TPS53315 是一款 D-CAP 集成電路、12 A 同步開關，帶有集成 MOSFET。該器件專為易用性、低外部元件數量和小型封裝電源系統而設計。

該器件具有單軌輸入支持、一個 19mΩ 和一個 7mΩ 集成 MOSFET、精確的 1%、0.6V 基準和集成升壓開關。具有競爭力的功能示例包括：大于 96% 的最大效率、3V 至 15V 的寬輸入電壓范圍、極低的外部元件數量、用于超快速瞬態的 D-CAP 集成電路、可選的自動跳過和 PWM作、內部軟啟動控制、可調頻率，并且無需補償。
*附件：tps53315.pdf

轉換輸入電壓范圍為 3 V 至 15 V，電源電壓范圍為 4.5 V 至 25 V，輸出電壓范圍為 0.6 V 至 5.5 V。

TPS53315 采用 5 mm × 7 mm 40 引腳 VQFN 封裝，額定溫度范圍為 –40°C 至 85°C。

特性

• 轉換輸入電壓范圍：3 V 至 15 V
• VDD 輸入電壓范圍：4.5 V 至 25 V
• 輸出電壓范圍：0.6 V 至 5.5 V
• 5V LDO 輸出
• 具有 12A 連續輸出電流的集成功率 MOSFET
• < 10μA 關斷電流
• 自動跳過 Eco 模式，實現輕負載效率
• 具有快速瞬態響應的 D-CAP 集成電路
• 使用外部電阻器時，可選擇 250 kHz 至 1 MHz 的開關頻率
• 內置 1%、0.6V 基準
• 0.7ms、1.4ms、2.8ms 和 5.6ms 可選內部電壓伺服軟啟動
• 預充電啟動功能
• 集成升壓開關
• 通過外部電阻器調節過流限制
• 過壓、欠壓、UVLO 和過熱保護
• 支持所有陶瓷輸出電容器
• 漏極開路電源良好指示
• 帶導熱墊的 40 引腳 VQFN 封裝

參數

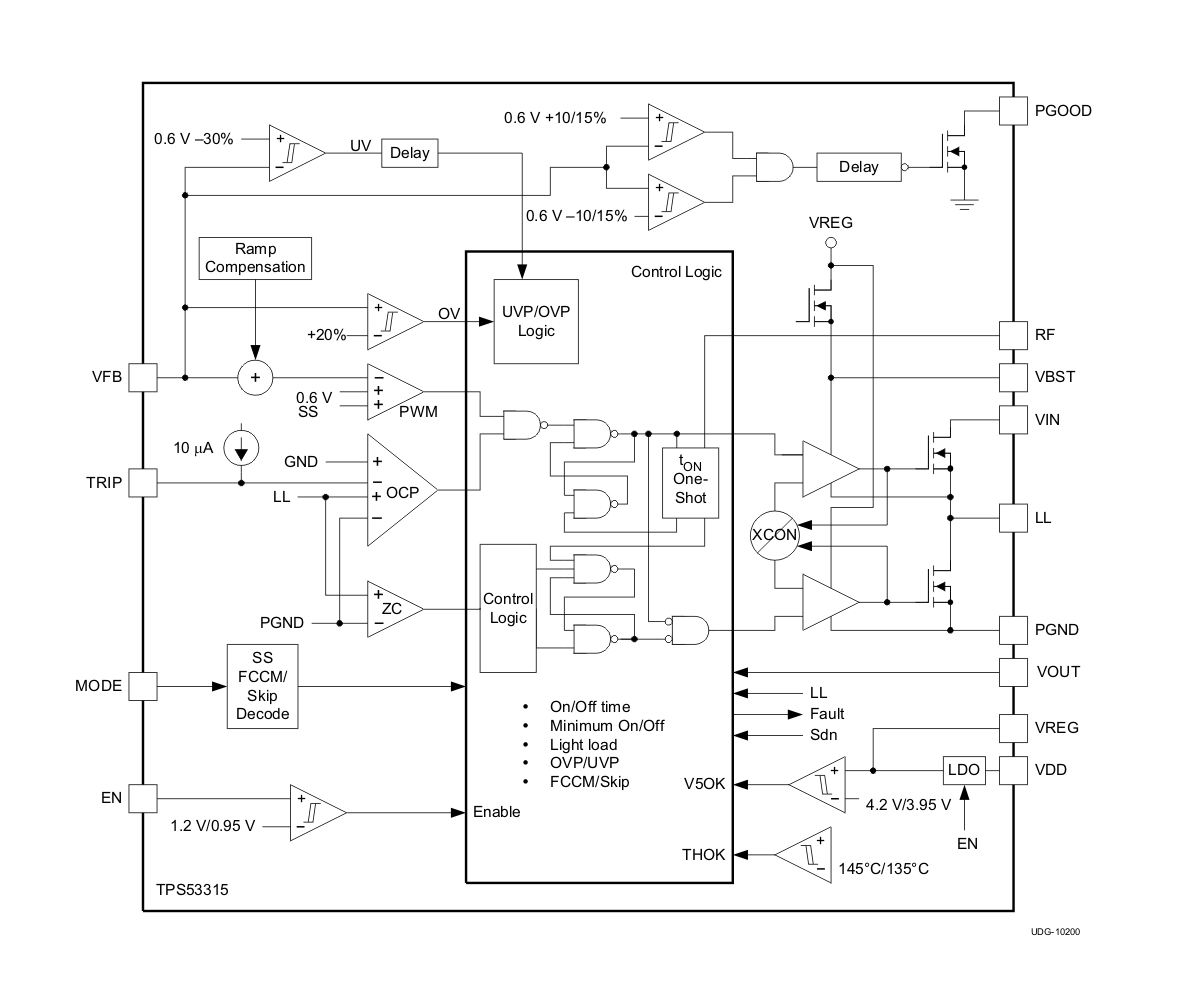

方框圖

一、產品概述

TPS53315 是一款高效率的 12A 同步降壓調節器，集成了開關管，專為計算機、筆記本、電信設備等應用設計。該器件支持寬輸入電壓范圍（3V 至 15V），輸出電壓范圍可調（0.6V 至 5.5V），并具有快速瞬態響應和多種保護功能。

二、主要特性

• ?高效率?：最大效率超過 96%。
• ?寬輸入電壓范圍?：3V 至 15V。
• ?寬輸出電壓范圍?：0.6V 至 5.5V 可調。
• ?集成開關管?：減少外部元件數量。
• ?快速瞬態響應?：采用 D-CAP 集成電路。
• ?多種保護功能?：過壓、欠壓、過流、過熱保護等。
• ?可選開關頻率?：250kHz 至 1MHz，通過外部電阻設置。
• ?預充電啟動能力?：支持預充電啟動。
• ?緊湊封裝?：40 引腳 VQFN 封裝，帶散熱焊盤。

三、電氣特性

• ?工作結溫?：-40°C 至 125°C。
• ?VDD 輸入電壓范圍?：4.5V 至 25V。
• ?軟啟動時間?：可選 0.7ms、1.4ms、2.8ms、5.6ms。
• ?靜態電流?：小于 10μA（關機狀態）。
• ?過流限制?：可通過外部電阻調整。

四、功能描述

• ?D-CAP 集成電路?：利用輸出電容的 ESR 感應電流，實現快速瞬態響應。
• ?自適應導通時間控制?：無需專用振蕩器，通過輸入和輸出電壓前饋至導通時間定時器實現偽恒定頻率操作。
• ?自動跳頻模式?：輕載時自動降低開關頻率，提高效率。
• ?軟啟動?：內部軟啟動電路限制啟動時的浪涌電流。
• ?電源良好指示?：開漏輸出，指示輸出電壓是否在目標范圍內。
• ?過流保護?：逐周期過流限制，支持溫度補償的 MOSFET RDS(on) 感應。
• ?過壓/欠壓保護?：監測反饋電壓，防止過壓和欠壓情況。
• ?熱關斷?：結溫超過閾值時自動關斷，保護器件。

五、應用信息

• ?典型應用?：服務器、桌面計算機、筆記本計算機、電信設備等。
• ?外部元件選擇?：提供了詳細的電感、輸出電容、輸入電容等外部元件選擇指南。
• ?PCB 布局?：強調了布局對性能的重要性，提供了布局指南和示例。

六、封裝與尺寸

• ?封裝類型?：40 引腳 VQFN 封裝，帶散熱焊盤。
• ?封裝尺寸?：7mm × 5mm。

七、文檔支持

• ?文檔更新通知?：可通過 TI 網站注冊接收文檔更新通知。
• ?支持資源?：提供 TI E2E? 支持論壇等支持資源。
• ?商標信息?：列出了文檔中的商標信息。
• ?靜電放電警告?：提醒處理集成電路時需注意靜電放電防護。
