Texas Instruments MAX3222E多通道RS-232線路驅動器/接收器包括兩個線路驅動器、兩個線路接收器和一個具有±15kV引腳對引腳ESD保護的雙電荷泵電路。該器件符合TIA/EIA-232-F的要求，并在異步通信控制器和串行端口連接器之間提供電氣接口。MAX3222E驅動器/接收器工作的典型數據信號傳輸速率高達500kbit/s，最大驅動器輸出轉換率為30V/μs。該器件具有1μA（典型值）低待機電流，在3V至5.5V VCC 的電源電壓范圍內工作。典型應用包括工業PC、有線網絡、數據中心和網絡設備、筆記本電腦和手持式設備。

數據手冊：*附件：Texas Instruments MAX3222E多通道RS-232線路驅動器；接收器.pdf

特性

• RS-232總線引腳ESD保護：
  • ±15 kV人體模型 (HBM)
  • ±8kV IEC61000-4-2，接觸放電
  • ±15kV IEC61000-4-2，氣隙放電
• 達到或超過TIA/EIA-232-F和ITU v.28標準的要求
• 工作采用3V至5.5V VCC 電源
• 工作頻率高達500kbit/s
• 兩個驅動器和兩個接收器
• 低待機電流：1 μA（典型值）
• 4 x 0.1μF外部電容器
• 接受5 V邏輯輸入，帶3.3 V電源
• 替代SNx5C3222E的高速 (1Mb/s) 引腳兼容的器件

應用

• 工業電腦
• 有線網絡
• 數據中心和網絡設備
• 掌上電腦
• 手持設備

功能框圖

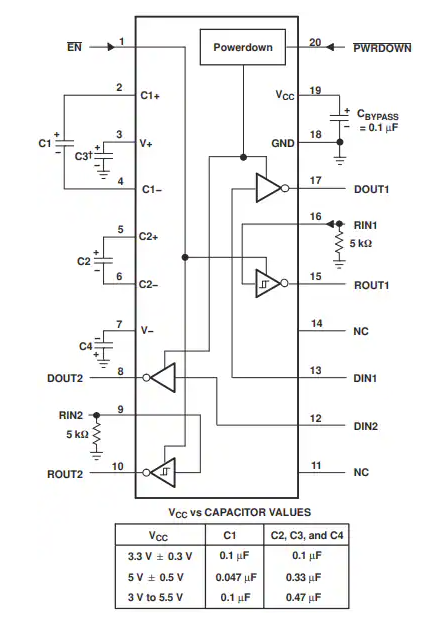

典型工作電路和電容器值
