TPS54260-Q1 器件是一款具有集成高側的 60V、2.5A 降壓穩壓器 MOSFET 的電流模式控制提供簡單的外部補償和靈活的組件 選擇。低紋波脈沖跳躍模式將空載、穩壓輸出電源電流降至 138 μA. 使用使能引腳時，當使能引腳為低電平時，關斷電源電流降至1.3μA。

欠壓鎖定在內部設置為 2.5 V，但可以使用使能來增加 針。輸出電壓啟動斜坡由慢速啟動引腳控制，該引腳也可以 配置用于排序和跟蹤。開漏電源良好信號指示輸出 在標稱電壓的 94% 至 107% 范圍內。
*附件：tps54260-q1.pdf

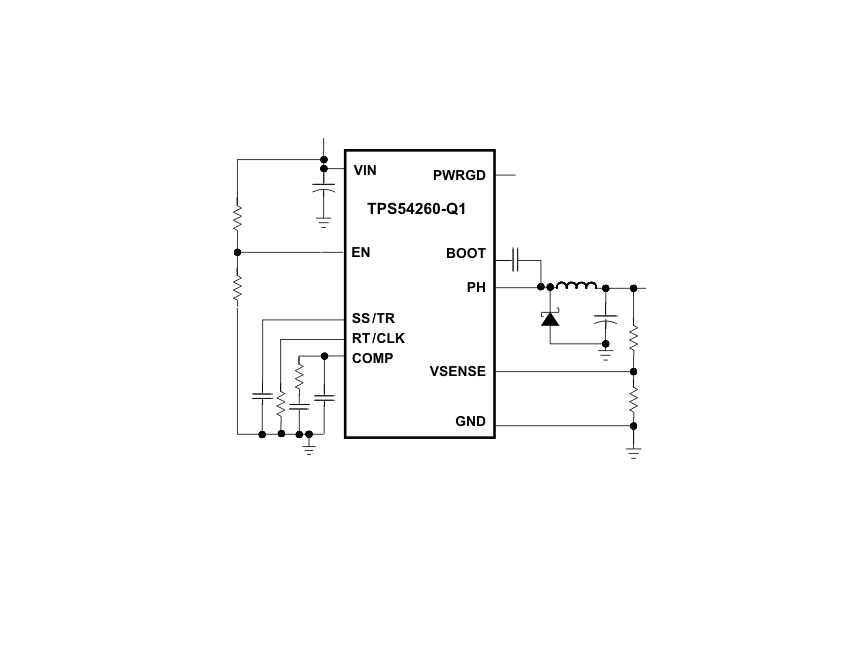

寬開關頻率范圍允許效率和外部組件尺寸 優化。頻率折返和熱關斷可在過載期間保護器件 條件。

TPS54260-Q1 提供 10 引腳熱增強型 HVSSOP 和 10 引腳 3mm × 3mm 封裝 VSON 軟件包。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類 2
  • 器件 CDM ESD 分類等級 C4B
• 3.5V 至 60V 輸入電壓范圍
• 200mΩ 高側 MOSFET
• 輕負載時效率高，具有脈沖跳躍 Eco 模式
• 138μA 工作靜態電流
• 1.3μA 關斷電流
• 100kHz 至 2.5MHz 開關頻率
• 與 External Clock 同步
• 可調慢啟動和排序
• UV 和 OV 電源良好輸出
• 可調 UVLO 電壓和滯后
• 0.8V 內部電壓基準
• 10 引腳 HVSSOP 封裝和 10 引腳 3mm × 3mm VSON 封裝
• 由 WEBENCH 軟件工具提供支持

參數

方框圖

一、產品概述

TPS54260-Q1 是一款高效率的降壓轉換器，專為汽車和工業系統（如12V和24V系統）設計。它集成了高側MOSFET，具有寬輸入電壓范圍（3.5V至60V）和高達2.5A的連續輸出電流能力。該器件適用于信息娛樂、儀表板和ADAS（高級駕駛輔助系統）等應用。

二、主要特性

• ?寬輸入電壓范圍?：3.5V至60V。
• ?高效率?：輕載時進入Eco模式，降低開關和柵極驅動損耗。
• ?集成高側MOSFET?：200m? RDS(on)，減少外部元件數量。
• ?可調開關頻率?：100kHz至2.5MHz，支持外部時鐘同步。
• ?多種保護功能?：過壓、欠壓、過流、過熱保護，以及電源良好輸出。
• ?汽車級認證?：符合AEC-Q100標準，適用于汽車應用。
• ?緊湊封裝?：提供10引腳HVSSOP和3mm×3mm VSON封裝選項。

三、電氣特性

• ?工作溫度范圍?：-40°C至125°C。
• ?啟動靜態電流?：138μA（無負載時）。
• ?關機電流?：1.3μA。
• ?內部電壓參考?：0.8V。
• ?軟啟動/跟蹤功能?：通過外部電容設置輸出上升時間。
• ?電源良好閾值?：輸出電壓在94%至107%標稱電壓范圍內時，電源良好引腳為高電平。

四、功能描述

• ?固定頻率PWM控制?：采用可調固定頻率、峰值電流模式控制。
• ?斜坡補償?：防止次諧波振蕩，保持峰值電感電流恒定。
• ?脈沖跳躍Eco模式?：輕載時進入Eco模式，提高效率。
• ?低壓差操作?：集成引導調節器，支持100%占空比操作。
• ?誤差放大器?：具有可調輸出電壓和UVLO功能。
• ?慢啟動和跟蹤?：通過外部電容實現可控的輸出上升時間。
• ?過載恢復?：在故障條件移除后，緩慢恢復輸出至標稱調節電壓。
• ?頻率折返?：在過流條件下降低開關頻率，幫助控制電感電流。

五、應用信息

• ?典型應用?：12V和24V汽車及工業系統、信息娛樂、儀表板和ADAS應用。
• ?設計指南?：提供了詳細的設計步驟，包括選擇開關頻率、電感、輸出電容等。
• ?PCB布局?：強調了布局對性能的重要性，提供了布局指南和示例。

六、封裝與尺寸

• ?封裝類型?：10引腳HVSSOP（3.00mm×4.90mm）和10引腳3mm×3mm VSON。
• ?封裝尺寸?：具體尺寸因封裝類型而異，詳見數據表。

七、文檔支持

• ?社區資源?：鏈接到TI社區資源，包括TI E2E?在線社區。
• ?商標信息?：列出了文檔中的商標信息。
• ?靜電放電警告?：提醒處理集成電路時需注意靜電放電防護。
