在現代通信技術中，射頻功率放大器（RF PA）是不可或缺的關鍵組件。它在無線通信設備中扮演著至關重要的角色，負責將微弱的射頻信號放大到足夠的功率，以便通過天線發射出去。本文將深入探討射頻功率放大器的基本原理、技術指標、分類、電路組成以及面臨的挑戰，幫助讀者更好地理解其在通信系統中的重要性。

射頻功率放大器的基本原理

射頻功率放大器（RF PA）的主要任務是將調制振蕩電路產生的低功率射頻信號放大到足夠的功率，以便通過天線輻射出去。在發射機的前級電路中，射頻信號的功率通常非常小，需要經過多級放大（如緩沖級、中間放大級和末級功率放大級）才能達到所需的輸出功率。射頻功率放大器的性能直接影響通信系統的傳輸距離、信號質量和功耗。

射頻功率放大器的技術指標

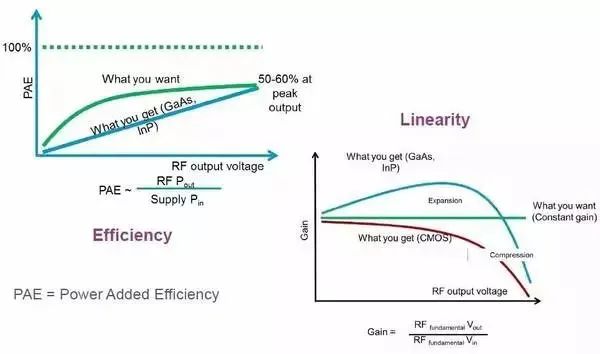

射頻功率放大器的主要技術指標包括輸出功率和效率。輸出功率決定了信號的傳輸距離和覆蓋范圍，而效率則直接影響設備的功耗和散熱性能。為了提高輸出功率和效率，射頻功率放大器通常采用諧振回路來選擇基頻或某次諧波，從而實現不失真放大。同時，為了減少對其他頻道的干擾，輸出信號中的諧波分量需要盡可能小。

射頻功率放大器的分類

根據工作狀態的不同，射頻功率放大器可以分為以下幾類：

甲類放大器：電流導通角為360°，適用于小信號低功率放大。

乙類放大器：電流導通角為180°，適用于大功率工作狀態。

丙類放大器：電流導通角小于180°，輸出功率和效率最高，但電流波形失真較大，通常需要調諧回路來改善性能。

開關型功率放大器（SMPA）：如丁類和戊類放大器，通過將晶體管工作在開關狀態，實現高效率和高輸出功率。

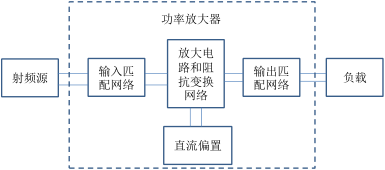

射頻功率放大器的電路組成

射頻功率放大器的電路主要由以下幾部分組成：

晶體管：晶體管是放大器的核心部件，其性能直接影響放大器的輸出功率和效率。不同的晶體管具有不同的特性，如功率承受能力、反應速度和阻抗匹配等。

偏置及穩定電路：偏置電路為晶體管提供合適的工作電壓和電流，而穩定電路則確保晶體管在工作過程中保持穩定。偏置電路可以分為無源網絡和有源網絡，各有優缺點。

輸入輸出匹配電路：匹配電路的目的是優化信號的傳輸效率，減少反射和損耗。常見的匹配網絡包括L匹配、π形匹配和T形匹配。

射頻功率放大器的穩定性與效率提升技術

為了確保射頻功率放大器的穩定工作，通常需要設計穩定的電路。穩定電路的實現方式可以分為窄帶和寬帶兩種。窄帶穩定電路通過增加消耗電路和選擇性電路來限制晶體管的工作頻率范圍，而寬帶穩定電路則通過引入負反饋來提高穩定性和線性性能。

在效率提升方面，工程師們采用了多種技術，如包絡跟蹤技術和Doherty技術。包絡跟蹤技術通過分離輸入信號的相位和包絡，并分別放大，從而提高整體效率。Doherty技術則通過兩只晶體管的協同工作，在小輸入時僅一個晶體管工作，而在大輸入時兩個晶體管同時工作，從而實現高效放大。

射頻功率放大器面臨的挑戰

射頻功率放大器是非線性器件，容易導致頻譜增生現象，從而干擾鄰近通道并違反帶外放射標準。此外，新的OFDM傳輸格式會引入更多的峰值功率，使得射頻功率放大器的設計更加復雜。為了應對這些挑戰，工程師們采用了波峰因子消減（CFR）、數字預失真（DPD）和包絡跟蹤（ET）等新技術，但這些技術也增加了測試的復雜性和時間成本。

半導體材料的變遷

隨著技術的發展，射頻功率放大器的半導體材料也在不斷演變。從早期的鍺（Ge）和硅（Si）材料，到砷化鎵（GaAs）、磷化銦（InP）等高頻材料，再到碳化硅（SiC）、氮化鎵（GaN）等寬禁帶材料，以及新興的碳納米管（CNT）和石墨烯（Graphene），材料的進步為射頻功率放大器的性能提升提供了支持。

射頻功率放大器的線性化技術

為了減少非線性失真，射頻功率放大器需要進行線性化處理。常見的線性化技術包括功率回退、負反饋、前饋、預失真、包絡消除與恢復（EER）等。這些技術通過不同的方式改善放大器的線性度，從而減少信號的頻譜再生問題。

結語

射頻功率放大器作為無線通信系統的核心組件，其性能直接影響通信系統的傳輸距離、信號質量和功耗。通過深入了解其基本原理、技術指標、電路組成以及面臨的挑戰，我們可以更好地設計和優化射頻功率放大器，以滿足日益增長的通信需求。
