前面發過中值、均值、高斯濾波的文章，這些只考慮了位置，并沒有考慮相似度。那么雙邊濾波來了，既考慮了位置，有考慮了相似度，對邊緣的保持比前幾個好很多，當然實現上也是復雜很多。本文將從原理入手，采用Matlab與FPGA設計實現雙邊濾波算法。

1.雙邊波算法的實現

濾波算法的基本思路，就是采用周邊像素，加權平均計算一個新的像素，來緩減噪聲對當前像素的影響。我們已經介紹了均值濾波，中值濾波，高斯濾波算法。但這幾種算法都不夠完美，還有繼續提升的空間：

1）均值濾波：簡單粗暴的將窗口內的像素累加后求均值，將噪聲平均化，同時邊緣紋理也被抹平了，有模糊的作用，作為入門學習用。

2）中值濾波：采用窗口內中值的方法，有效剔除了異常高亮或過暗的噪聲，對椒鹽噪聲的去除效果比較好，但實際的圖像會伴隨著邊緣紋理，由于只考慮中值，也會將圖像細節去除，只是比均值濾波稍微好一點而已。

3）高斯濾波：采用歐氏距離，權重呈正態分布，相比均值/中值更優，因為均值/中值權重未考慮距離因素，而高斯噪聲則考慮了噪聲相對當前像素，呈高斯分布的特性，效果更佳。但高斯濾波也只是考慮了距離，未考慮邊緣紋理，對細節的保護仍然不佳。

那么，既考慮噪聲高斯分布特性，由將圖像邊緣紋理考慮進去的濾波算法應運而生。這里我們提出更進一步的濾波—雙邊濾波。

我們這里在前面高斯濾波的基礎上，追加實現雙邊濾波，計劃采用3*3的窗口，高斯濾波權重直接采用上一節的代碼生成，重點講解如何進行權重的計算，及Matlab&FPGA的實現。

1.1.高斯濾波算法理論

雙邊濾波是一種非線性濾波器，它可以達到降噪平滑，同時又保持邊緣的效果。和其他濾波原理一樣，雙邊濾波也是采用加權平均的方法，用周邊像素亮度值的加權平均，來代表某個像素的強度，所用的加權平均也是基于高斯分布。

這里雙邊濾波的權重，不僅考慮了像素的歐式距離（如高斯濾波），還考慮了像素范圍的輻射差異（比如像素與中心像素之間相似程度，也是高斯分布的），結合距離與相似度，最終計算得到最終的權重（距離與相似度的高斯分布）。

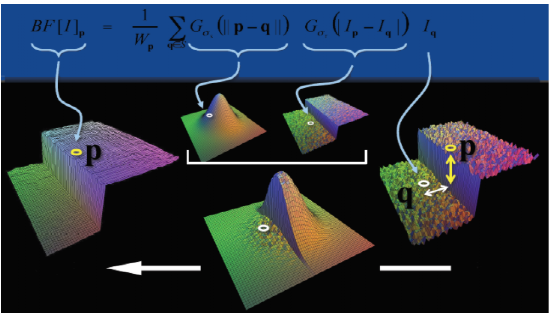

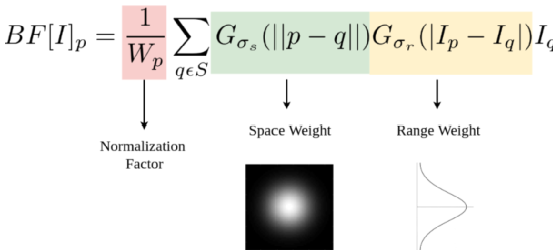

引用雙邊濾波算法相關圖解，如下所示，其中為只考慮與當前像素空間距離的權重（space weight），而則為只考慮和當前像素相似度的權重（range weight），最后相乘，得到則為同時考慮了距離與相似度的權重，公式累加后最后歸一化，得到最終的權重（space & rang）。

由于雙邊濾波同時考慮了空間距離和像素相似度的影響，因此尤其在具有邊緣梯度的圖像中，能夠有不錯的效果。即在平坦區域，空間距離占優勢，在邊緣區域，像素間相似度占優勢，可以直觀的用下面這個圖來表示（注明出處）：

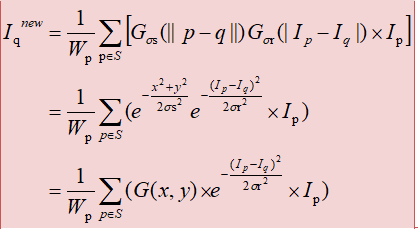

上述公式太抽象，我們進一步細化，并重新梳理如下。其中為歸一化因子，高斯分布參數由于最終需要歸一化，就直接省略了：

從公式可知，對于給定的窗口大小（比如3*3），以及確定的方差、，為常數，可以提前計算好高斯模板，具體的計算方式在高斯濾波中已經給出，以3*3窗口，為例，采用Data_Generate_nxn.m生成模板，如下所示（擴大了1024倍后）：

因此接下來需重點處理的是相似度權重，這也是我們Matlab與FPGA RTL實現的重點了。

1.2.雙邊濾波Matlab實現

1.2.1.浮點雙邊濾波實現

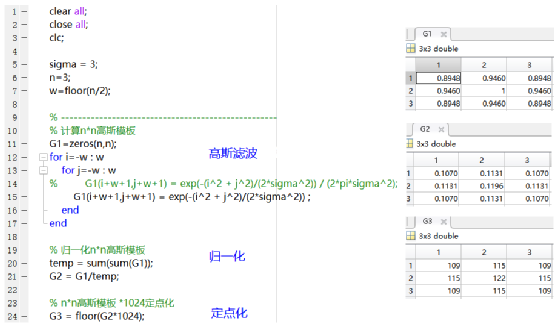

首先，以3*3窗口，為例，采用Data_Generate_nxn.m生成3*3高斯模板定點化后的結果，相關代碼及生成的數據過程如下所示（擴大了1024倍后）：

最終得到的G3高斯模板為定點化后的結果，因此就不需要再計算，接下來只需要關心相似度權重即可，即的計算。針對灰度圖像的權重計算，先計算當前像素的相似度分布權重，再計算最終的雙邊濾波，相關核心Matlab代碼如下所示：

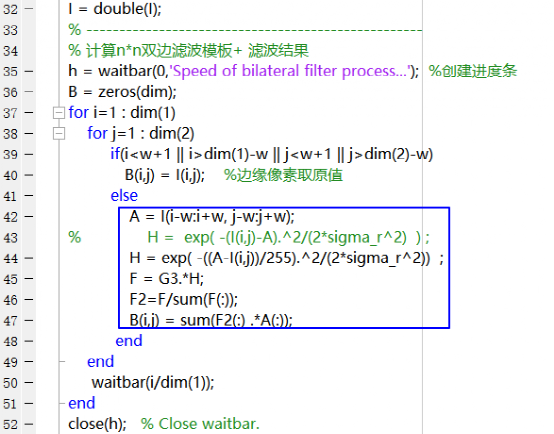

這里套用的仍然是我們濾波窗口處理的Matlab相關代碼，以3*3為例，具體解釋如下：

1）42行：獲取以當前像素為中心的n*n的圖像窗口A；

2）44行：計算以當前像素為中心的n*n窗口內的相似度權重；

3）45行：將高斯權重與相似度權重點乘，得到同時考慮距離與相似度的雙邊濾波權重；

4）46行：歸一化雙邊濾波權重；

5）47行：當前窗口與雙邊濾波權重卷積，累加后得到最終的結果。

這里44、45行是最重要的地方，最終結果就是完成上面的計算結果。我們驗證一下效果如何，如下所示，左圖為原圖，右圖為3*3窗口，sigma_d = 3, sigma_r = 0.1的濾波結果：

最后我們封裝function便于調用，再給出完整的代碼。如下所示。這里的sigma_d就是，而sigma_r即是。 ?

% 灰度圖像雙邊濾波算法實現

% I為輸入的灰度圖像

% n為濾波的窗口大小，為奇數

function B=bilateral_filter_gray(I,n,sigma_d, sigma_r)

% ---------------------------------------------------

% 僅供function自測使用

% clear all; close all;clc;

% I = rgb2gray(imread('../../images/Scart.jpg')); % 讀取jpg圖像

% n = 3; sigma_d = 3; sigma_r = 0.1;

dim = size(I); %讀取圖像高度、寬度

w=floor(n/2); %窗口 [-w, w]

% ---------------------------------------------------

% 計算n*n高斯模板

G1=zeros(n,n); %n*n高斯模板

for i=-w : w

forj=-w : w

G1(i+w+1,j+w+1) = exp(-(i^2 + j^2)/(2*sigma_d^2)) ;

end

end

% 歸一化n*n高斯濾波模板

temp = sum(G1(:));

G2 = G1/temp;

% n*n高斯模板 *1024定點化

G3 = floor(G2*1024);

I = double(I);

% ---------------------------------------------------

% 計算n*n雙邊濾波模板+ 濾波結果

h = waitbar(0,'Speed of bilateral filter process...');%創建進度條

B = zeros(dim);

for i=1 : dim(1)

forj=1 : dim(2)

if(idim(1)-w || jdim(2)-w)

B(i,j)= I(i,j); %邊緣像素取原值

else

A= I(i-w:i+w, j-w:j+w);

% H =exp( -(I(i,j)-A).^2/(2*sigma_r^2)) ;

H= exp( -((A-I(i,j))/255).^2/(2*sigma_r^2));

F= G3.*H;

F2=F/sum(F(:));

B(i,j)= sum(F2(:) .*A(:));

end

end

waitbar(i/dim(1));

end

close(h); % Close waitbar.

I = uint8(I);

B = uint8(B);

% ---------------------------------------------------

% 僅供function自測使用

% subplot(121);imshow(I);title('【1】原始圖像');

% subplot(122);imshow(B);title('【2】雙邊濾波結果');

我們進一步進行測試，與遷移章中的高斯濾波，在相同窗口，及sigma_d下進行對比，相關代碼及結果如下所示（Bilateral_Filter_Test1.m）：

clear all;

close all;

clc;

% -------------------------------------------------------------------------

% Read PC image to Matlab

% IMG1= imread('../../images/Lenna.jpg'); % 讀取jpg圖像

IMG1= imread('../../images/Scart.jpg'); % 讀取jpg圖像

IMG1 = rgb2gray(IMG1);

h = size(IMG1,1); % 讀取圖像高度

w = size(IMG1,2); % 讀取圖像寬度

imshow(IMG1);title('【1】原圖');

% -------------------------------------------------------------------------

figure;

% -------------------------------------------------------------------------

IMG2 = imfilter(IMG1, fspecial('gaussian',[3,3],1), 'replicate');

IMG3 = imfilter(IMG1, fspecial('gaussian',[3,3],2), 'replicate');

IMG4 = imfilter(IMG1, fspecial('gaussian',[5,5],3), 'replicate');

subplot(231);imshow(IMG2);title('【1】高斯濾波3*3, sigma = 1');

subplot(232);imshow(IMG3);title('【2】高斯濾波3*3, sigma = 2');

subplot(233);imshow(IMG4);title('【3】高斯濾波5*5, sigma = 3');

% -------------------------------------------------------------------------

IMG6 = bilateral_filter_gray(IMG1, 3, 1, 0.1);

IMG7 = bilateral_filter_gray(IMG1, 3, 2, 0.3);

IMG8 = bilateral_filter_gray(IMG1, 5, 3, 0.8);

subplot(234);imshow(IMG6);title('【4】雙邊濾波3*3, sigma = [1, 0.1]');

subplot(235);imshow(IMG7);title('【5】雙邊濾波3*3, sigma = [2, 0.3]');

subplot(236);imshow(IMG8);title('【6】雙邊濾波5*5, sigma = [3, 0.8]');

如上圖所示，第一行為高斯濾波，第二行為雙邊濾波，不難發現，雙邊濾波對邊緣的保護成都更好。那么邊緣濾波的3個參數：n、sigma_d、sigma_r對雙邊濾波強度的影響程度如何，我們進一步分析。

相關代碼詳見Bilateral_Filter_Test2.m首先是sigma_d，如下所示，可見濾波強度類似，sigma_d對雙邊權重的影響并不大。

其次是sigma_r，同時3*3窗口，sigma_d=3下對比，如下所示：

最后進行濾波窗口系數n的測試，磨皮的效果出來了，可見對濾波強度的影響最大。

綜上，感性的分析，對濾波強度的影響，首先是濾波窗口，其次是sigma_r，最后才是sigma_d。所以固定窗口下，sigma_r有較大的權重，也正是因此，相似度是雙邊權重的一個重要因素，當相似度高時，則權重收距離的影響更大；反之則收到相似度影響更大，因此也能有效地保護邊緣，這就是雙邊濾波。

1.2.2. 定點雙邊濾波實現

我們的目標是FPGA實現，但上述結Matlab計算中，主要是相似度權重計算中，仍然有浮點的參與。主要涉及公式，這里不難看出，相鄰2像素的插值的絕對值，一定∈[0,255]，那么我們可以提前計算好并定點化，那么就可以用查找表的方法來實現相似度權重的計算了。相關代碼如下所示： ?

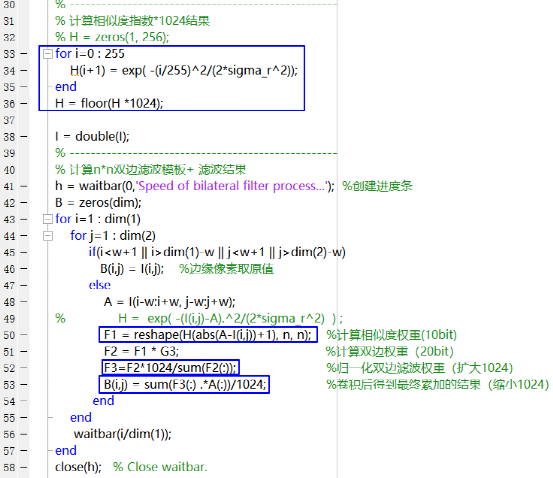

其中框框部分較為重要，詳解如下：

1）第一個框：實現的是0-255下，的查找表，同時為了避免出現浮點，將結果擴大了1024倍。

2）第二個框：根據查找表H，實現的計算，其結果位寬為10bit；

3）第三個框：仍然將F2擴大1024倍后再運算，防止歸一化出現浮點；

4）第四個框：將結果縮小1024倍，得到最終8bit的計算結果。

這樣采用查找表的方式，我們不僅避免了指數的運算，同時也避免了浮點的運算，那么得到了定點化的與，后續的計算都不在話下了。這是FPGA實現時通用的定點化方法，也是本文后續的實現方式。

再次封裝我們的函數，bilateral_filter_gray_INT(I,n,sigma_d, sigma_r)，增加“_INT”與bilateral_filter_gray區分，Matlab代碼如下所示：

% 灰度圖像雙邊濾波算法實現

% I為輸入的灰度圖像

% n為濾波的窗口大小，為奇數

function B=bilateral_filter_gray_INT(I,n,sigma_d, sigma_r)

% clear all; close all;clc;

% I = rgb2gray(imread('../../images/Scart.jpg')); % 讀取jpg圖像

% n = 3; sigma_d = 3; sigma_r = 0.1;

dim = size(I); %讀取圖像高度、寬度

w=floor(n/2); %窗口 [-w, w]

% ---------------------------------------------------

% 計算n*n高斯模板

G1=zeros(n,n); %n*n高斯模板

for i=-w : w

forj=-w : w

G1(i+w+1,j+w+1) = exp(-(i^2 + j^2)/(2*sigma_d^2)) ;

end

end

% 歸一化n*n高斯濾波模板

temp = sum(G1(:));

G2 = G1/temp;

% n*n高斯模板 *1024定點化

G3 = floor(G2*1024);

% ---------------------------------------------------

% 計算相似度指數*1024結果

% H = zeros(1, 256);

for i=0 : 255

H(i+1)= exp( -(i/255)^2/(2*sigma_r^2));

end

H = floor(H *1024);

I = double(I);

% ---------------------------------------------------

% 計算n*n雙邊濾波模板+ 濾波結果

h = waitbar(0,'Speed of bilateral filter process...');%創建進度條

B = zeros(dim);

for i=1 : dim(1)

forj=1 : dim(2)

if(idim(1)-w || jdim(2)-w)

B(i,j)= I(i,j); %邊緣像素取原值

else

A= I(i-w:i+w, j-w:j+w);

% H =exp( -(I(i,j)-A).^2/(2*sigma_r^2)) ;

F1= reshape(H(abs(A-I(i,j))+1), n, n); %計算相似度權重(10bit)

F2= F1 * G3; %計算雙邊權重（20bit）

F3=F2*1024/sum(F2(:)); %歸一化雙邊濾波權重（擴大1024）

B(i,j)= sum(F3(:) .*A(:))/1024; %卷積后得到最終累加的結果（縮小1024）

end

end

waitbar(i/dim(1));

end

close(h); % Close waitbar.

I = uint8(I);

B = uint8(B);

% subplot(121);imshow(I);title('【1】原始圖像');

% subplot(122);imshow(B);title('【2】雙邊濾波結果');

調用如上函數，與bilteral_Filter_gray函數進行對比，顯示結果一致，驗證了我們的改進結果，是符合預期的。

最后，經常說雙邊濾波是一種磨皮算法，即去掉了斑紋又保持了邊緣，那我們不妨找一個美女的頭像測試一下，如下所示，為帶噪聲的神奇女俠（蓋爾.加朵），在3*3窗口，sigma_d=3， sigma_r=0.1下的雙邊濾波效果。可見噪聲被去除了，皮膚也變得光滑了，而且邊緣紋理得以保留了。

這里處理的是彩色圖像的雙邊濾波，需要RGB三通道，而我們的bilateral_filter_gray_INT()為灰度處理的函數，因此分3次分別處理了3個通道的數據，相關代碼如下所示。當然也可以另行設計支持彩色圖像的雙邊濾波函數，這個請讀者自己努力，加油！

clear all;

close all;

clc;

% -------------------------------------------------------------------------

% Read PC image to Matlab

IMG1= imread('../../images/girl.jpg'); % 讀取jpg圖像

% -------------------------------------------------------------------------

subplot(121);imshow(IMG1);title('【1】原圖');

IMG2(:,:,1) = bilateral_filter_gray_INT(IMG1(:,:,1), 3, 3, 0.1);

IMG2(:,:,2) = bilateral_filter_gray_INT(IMG1(:,:,2), 3, 3, 0.1);

IMG2(:,:,3) = bilateral_filter_gray_INT(IMG1(:,:,3), 3, 3, 0.1);

subplot(122);imshow(IMG2);title('【2】雙邊濾波3*3, sigma = [3, 0.1]');

1.3.雙邊濾波FPGA實現

我們整理上一節中高斯模板與相似度查找表的生成代碼，文件名：Data_Generate_nxn_BF.m，Matlab代碼如下所示。

clear all;

close all;

clc;

sigma_d = 3; sigma_r=0.1;

n=3;

w=floor(n/2);

% ---------------------------------------------------

% 計算n*n高斯模板

G1=zeros(n,n);

for i=-w : w

forj=-w : w

G1(i+w+1,j+w+1) = exp(-(i^2 + j^2)/(2*sigma_d^2)) ;

end

end

% 歸一化n*n高斯模板

temp = sum(sum(G1));

G2 = G1/temp;

% n*n高斯模板 *1024定點化

G3 = floor(G2*1024);

% ---------------------------------------------------

% 計算相似度指數*1024結果

H = zeros(1, 256);

for i=0 : 255

H(i+1)= exp( -(i/255)^2/(2*sigma_r^2));

end

H = floor(H *1024);

這里采用3*3的窗口，sigma_d=3, sigma_r=0.3的強度為例，高斯權重生成的數據如下所示：

而相似度查找表直接寫入verilog文件，相關代碼如下所示（詳見Data_Generate_nxn_BF.m）：

% ----------------------------------------------------------------------

fp_gray = fopen('.Similary_LUT.v','w');

fprintf(fp_gray,'//Sigma_r = %d ', sigma_r);

fprintf(fp_gray,'module Similary_LUT ');

fprintf(fp_gray,'( ');

fprintf(fp_gray,' input [7:0] Pre_Data, ');

fprintf(fp_gray,' output reg [9:0] Post_Data ');

fprintf(fp_gray,'); ');

fprintf(fp_gray,'always@(*) ');

fprintf(fp_gray,'begin ');

fprintf(fp_gray,' case(Pre_Data) ');

% -----------------------------

% 計算相似度指數*1024結果

Similary_ARRAY = zeros(1,256);

for i = 0 : 255

temp= exp( -(i/255)^2/(2*sigma_r^2));

if(temp== 1) %i=0

Similary_ARRAY(i+1)= 1023;

else

Similary_ARRAY(i+1)= floor(temp*1023);

end

fprintf(fp_gray,' 8''d%03d: Post_Data = 10''d%d; ',i, Similary_ARRAY(i+1) );

end

fprintf(fp_gray,' endcase ');

fprintf(fp_gray,'end ');

fprintf(fp_gray,' endmodule ');

fclose(fp_gray);

這里特別需要注意的是，為了最后的映射的數據保證10bit位寬（方便FPGA RTL設計），當Similary_ARRAY(i)=1時，其結果取1023，而非1024。

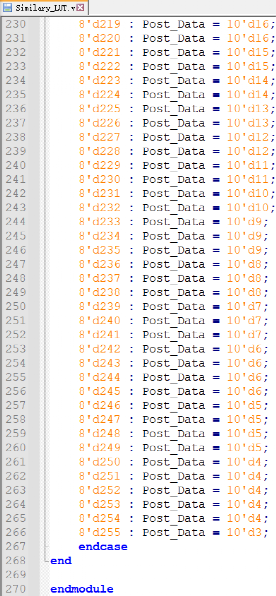

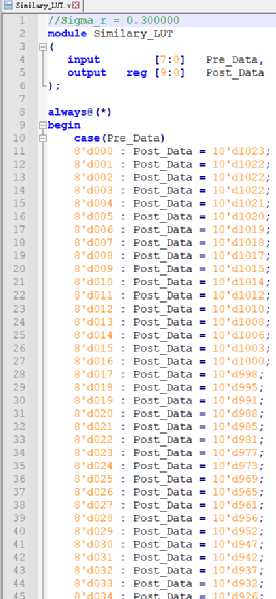

執行后生成Similar_LUT.v，完成查找表的映射，文件代碼如下，該文件可直接用于sigma_r下exp指數的運算。
