在液晶顯示屏的世界里,無論是信息清晰的單色屏還是色彩絢麗的彩色屏,背光都是其視覺呈現的靈魂。然而,背光驅動絕非簡單的“通電即亮”。忽視設計細節,輕則導致亮度不均、用戶體驗打折,重則縮短顯示屏壽命。本文將深入探討背光驅動設計的核心要點,助力工程師打造穩定可靠的顯示方案。
一、恒流驅動:亮度一致性的基石
背光 LED 燈必須采用恒流驅動!這是解決“同一電壓下不同模組亮度不一致”問題的核心。LED 的正向電壓(Vf)存在固有差異(單顆燈典型值 2.7-3.2V)。恒壓驅動時,Vf 稍低的燈會流過更大電流,導致更亮;反之則更暗。恒流驅動能精確控制每顆燈的電流(通常 15-20mA),確保單色屏的均勻性和彩色屏色彩還原的準確性。
二、時序控制:避免畫面“殘影”與“閃爍”
液晶顯示屏開機或從休眠喚醒時,內部液晶分子需要時間響應,不會立即達到穩定顯示狀態。此時立即點亮背光,用戶會看到雜亂的“殘影”或不穩定的閃爍。關鍵設計在于:
開機/喚醒: 背光必須在顯示畫面穩定刷新至少 30 幀后再開啟。這確保了用戶看到的是穩定、清晰的初始畫面。
關機/休眠: 必須嚴格遵守“先關閉背光,再關閉顯示信號和顯示屏電源”的流程。逆序操作可能導致關機瞬間出現異常亮塊或“鬼影”。
三、電路設計與參數計算:安全與效率并重

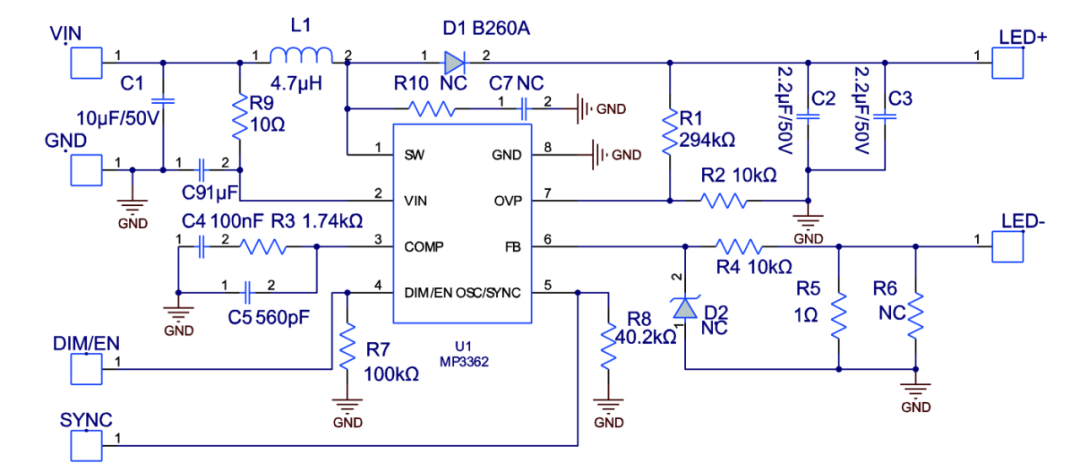

常見的驅動電路結構有:

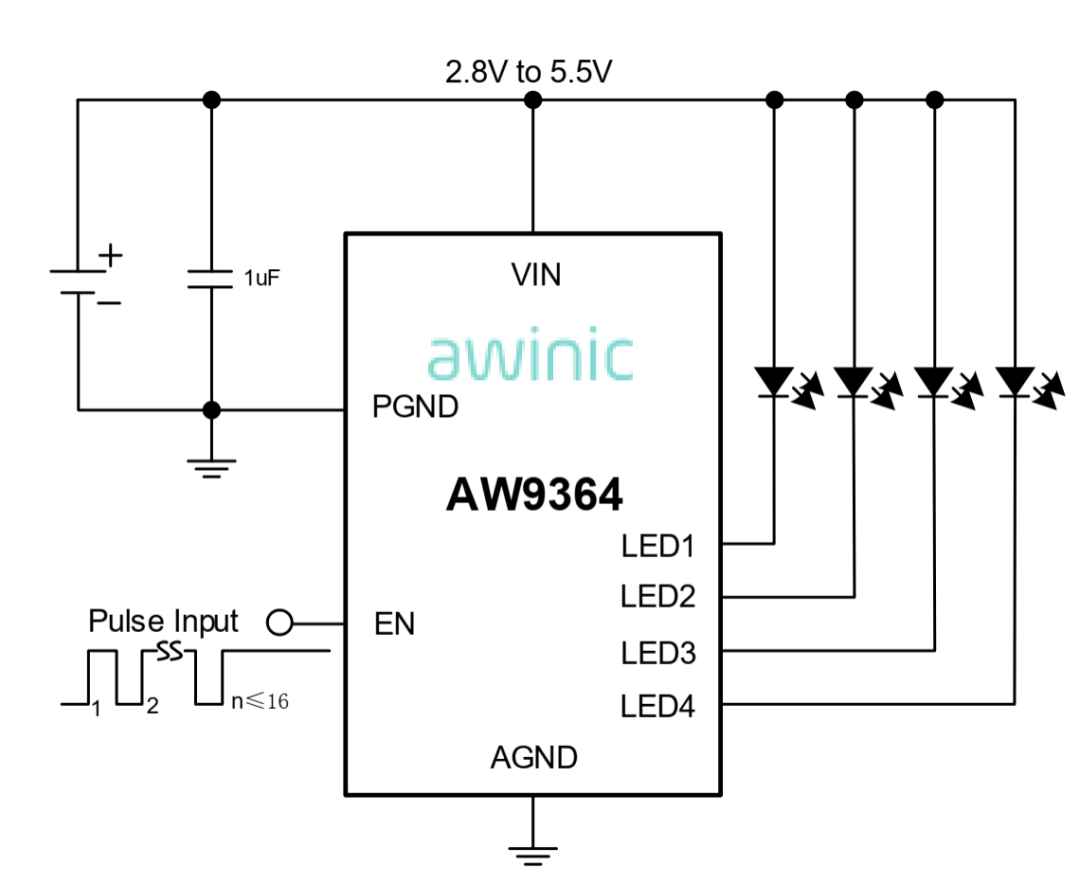

單燈并聯式驅動: 設計相對簡單,冗余性好(單燈損壞不影響整體)。但總驅動電流需求大 (例如 8 燈并聯需 120-160mA @20mA/燈)。

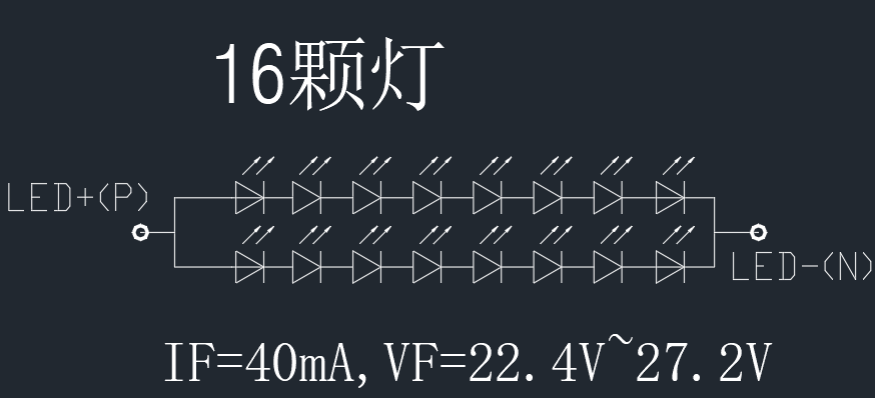

多燈串并聯驅動: 更高效,適合中大型液晶顯示屏。設計需注意:
串聯電壓: 單串 LED 總電壓 = 單燈 Vf * 串聯數量。例如,8 燈串聯,驅動電壓需 ≥ 3.2V * 8 = 25.6V (需考慮裕量)。
并聯電流: 總驅動電流 = 單串電流 * 并聯路數。例如,2 串并聯,每串電流 20mA,則總電流 = 20mA * 2 = 40mA。
安全邊界: 輸出電壓設計不要超過 36V (常見安全低壓上限),總驅動電流不要超過 300mA (兼顧效率與器件選型)。
結論
優秀的顯示屏體驗,始于精密的背光驅動設計。無論是成本導向的單色屏還是追求視覺效果的彩色屏,深刻理解并應用恒流驅動原理、嚴格把控開關時序、精確計算串并聯參數并遵守安全規范,是打造高品質、長壽命顯示產品的必經之路。這些看似微小的“細節”,恰恰是決定顯示屏最終品質與用戶滿意度的關鍵所在。
