摘要：隨著全球能源結構轉型和環境保護意識增強，電動汽車作為綠色交通的代表正迎來爆發式增長。作為電動汽車能源供給的基礎設施，充電樁的安全性與可靠性直接關系到用戶生命財產安全和行業發展前景。本文將深入探討安科瑞ASJ系列智能電力繼電器在充電樁系統中的關鍵應用，分析其技術原理、功能特點以及在提升充電安全、實現智能管理方面的突出價值。文章首先介紹研究背景與意義，隨后詳細解析ASJ繼電器的技術特性，闡述其在充電樁漏電保護、系統穩定性提升和智能化運維中的具體應用方案，并通過實際案例分析驗證其效果，最后展望未來技術發展趨勢，為充電樁安全設計提供理論參考和實踐指導。

關鍵詞：智能電力繼電器；汽車充電樁；漏電保護；智能化運維；充電安全

引言：研究背景與意義

在全球碳中和目標推動下，電動汽車產業正經歷的快速發展。據統計，2024年中國新能源汽車銷量已突破1000萬輛，占全球市場份額超過60%。作為電動汽車能源補給的核心基礎設施，充電樁的建設規模同步擴大，截至2025年6月，全國公共充電樁數量已超過300萬臺。然而，隨著充電樁數量的激增和使用場景的多樣化，電氣安全問題日益凸顯，尤其是漏電保護、過載保護和系統穩定性等方面面臨嚴峻挑戰。

充電樁作為高功率電力電子設備，其工作環境復雜多變，可能面臨潮濕、高溫、振動等多種不利因素。傳統機械式繼電器在響應速度、保護精度和智能化程度方面已無法滿足現代充電樁的安全需求。根據國家能源局發布的報告，2024年因電氣故障引發的充電樁事故中，約35%與保護裝置失效或響應不及時直接相關。這些問題不僅威脅用戶安全，也制約了行業健康發展。

安科瑞ASJ系列智能電力繼電器正是在此背景下應運而生的創新解決方案。作為集成了微處理器技術、物聯網通信和先進算法的高性能保護裝置，ASJ繼電器在充電樁領域展現出顯著優勢。該產品采用32位高性能CPU，能夠?qū)崟r采樣三相交流電流、電壓信號，通過有效值計算方法實現高精度測量，集成多種保護功能，僅需簡單配置即可實現報警或跳閘。與傳統繼電器相比，ASJ系列具有精度高、功耗低、動作快、返回系數高等特點，特別適合充電樁這種對安全性和可靠性要求的應用場景。

研究ASJ智能電力繼電器在充電樁中的應用具有多重意義：從技術層面看，它代表了繼電保護裝置從機械式向數字化、智能化方向的演進；從安全層面看，它為充電過程提供了更、更快速的安全保障；從管理層面看，其數據采集和遠程通信能力為充電樁的智能化運維提供了基礎。隨著《電動汽車傳導充電系統第1部分：通用要求》等國家標準的實施，對充電樁安全性能的要求不斷提高，這使得對ASJ繼電器的深入研究更具現實意義。

1 ASJ智能電力繼電器的技術特性

安科瑞ASJ系列智能電力繼電器代表了繼電保護技術的發展成果，其創新設計理念和先進技術架構使其在充電樁應用中展現出性能。該系列產品采用模塊化設計，可根據不同應用場景靈活配置，滿足從簡單保護到復雜監測的各種需求。深入了解ASJ繼電器的技術特性，對于正確選擇和應用該產品至關重要。

1.1硬件架構與核心組件

ASJ系列智能電力繼電器的硬件核心是基于32位高性能CPU構建的數字處理系統，這一架構使其具備了強大的實時計算能力和復雜的算法處理能力。處理器通過高速ADC（模數轉換器）實時采集三相交流電流和電壓信號，采樣頻率達到每周期128點以上，確保了測量數據的高精度和實時性。與傳統模擬式繼電器相比，這種全數字化處理方式消除了機械部件帶來的誤差和延遲，大幅提升了保護動作的準確性和速度。

在信號輸入方面，ASJ繼電器支持多種規格的電流電壓輸入。電流輸入范圍覆蓋二次側1A、5A標準信號，可直接連接常規電流互感器；電壓輸入支持AC100V、220V、380V等多種規格，適應不同電壓等級的配電系統。產品采用寬范圍電源設計，輔助電源支持AC85～270V或DC100～350V，功耗僅5VA，具有的能效比。這種寬電壓輸入范圍確保了繼電器在各種電網條件下的穩定工作，特別適合電壓波動較大的充電站環境。

保護功能的實現依賴于的傳感器網絡和快速響應的執行機構。ASJ繼電器內置高精度剩余電流互感器，能夠檢測mA級的漏電電流，響應時間可短至0.06秒。輸出部分配置多組高容量繼電器觸點（AC250V3A或DC30V3A），可直接驅動斷路器或接觸器的脫扣線圈，實現快速斷電保護。繼電器輸出數量可根據型號選擇，最多可達3常開或2常開1常閉配置，滿足不同控制邏輯需求。

1.2軟件算法與保護功能

ASJ智能電力繼電器的軟件系統是其智能化程度的核心體現。設備內置多種保護算法，包括定時限、反時限、啟動超時、欠載、短路等多種保護模式，用戶可通過簡單設置選擇需要的保護功能。其中，反時限保護特性尤其適合電動機類負載，可根據過載程度自動調整動作時間，在保證設備安全的同時減少誤動作。

在剩余電流保護方面，ASJ系列提供AC型和A型兩種規格選擇。AC型剩余電流繼電器專門針對正弦交流漏電電流設計，而A型則能夠同時檢測正弦交流電流和脈動直流電流，適用于含有整流電路的現代充電設備。額定剩余動作電流可設定范圍寬廣，從30mA到30A連續可調，滿足從人身安全保護到設備接地故障保護的不同需求。極限不驅動時間也可在0-10秒范圍內靈活設置，確保與上級保護裝置的協調配合。

測量與監測功能是ASJ系列的另一大亮點。繼電器可實時測量線路中的電流、電壓、頻率、功率等參數，測量精度達到0.5級。對于三相系統，還能檢測不平衡度、斷相、相序錯誤等異常狀態。這些數據不僅用于保護判斷，還可通過通信接口上傳至監控系統，為運維管理提供依據。部分型號（如ASJ10L-LD1A）還具備事件記錄功能，可存儲多達50條歷史事件，包括動作時間、故障類型和參數值等詳細信息。

1.3通信與系統集成能力

現代智能電力設備的互聯互通能力至關重要，ASJ系列在這方面表現。產品標配RS485接口，支持Modbus-RTU協議，可輕松接入各類SCADA系統或能源管理平臺。部分型號還支持以太網、4G或WiFi無線通信，適應不同現場環境下的聯網需求。這種開放的通信架構使ASJ繼電器不再是孤立的保護裝置，而成為智能配電網絡的重要節點。

通過通信接口，ASJ繼電器可實現遠程監控與控制功能。運維人員可以在控制實時查看各充電樁的電氣參數和繼電器狀態，接收故障報警信息，甚至遠程執行測試、復位等操作。這種能力大大提高了充電站的運維效率，減少了現場巡檢的工作量。在大型充電場站中，多臺ASJ繼電器采集的數據可匯總分析，用于負荷預測、能效優化和預防性維護，充分發揮數據的價值。

環境適應性是充電樁設備的重要考量因素。ASJ繼電器設計工作溫度范圍為-20℃～+55℃，存儲溫度范圍-30℃～+70℃，可適應我國絕大多數地區的氣候條件。產品防護等級達到IP20，滿足室內安裝要求；對于戶外應用，可配合防護箱使用。此外，繼電器具有良好的抗干擾性能，通過工頻耐壓AC2kV/1min測試，輸入輸出端對機殼絕緣電阻>100MΩ，確保在復雜的電磁環境中穩定工作。

表：ASJ系列智能電力繼電器主要技術參數對比

ASJ智能電力繼電器通過上述技術創新，實現了保護功能的化、快速化和智能化，為充電樁安全運行提供了有力保障。其模塊化設計和靈活配置特性，使其能夠適應從家用慢充樁到大功率快充站的不同應用場景，展現出廣泛的適用性和的性能表現。

2 充電樁電氣系統的主要安全風險

電動汽車充電樁作為連接電網與車輛的高功率電力電子設備，其工作過程中面臨著多種電氣安全隱患。這些風險不僅可能損壞昂貴的充電設備和車輛電池系統，更可能危及用戶人身安全。深入分析這些風險來源和特征，是設計有效保護方案的前提，也是理解ASJ智能電力繼電器應用價值的基礎。

2.1漏電與接地故障風險

剩余電流危險是充電樁系統的安全問題之一。根據基爾霍夫電流定律，正常電路中流入和流出的電流應當相等，當出現絕緣損壞、設備老化或潮濕環境影響時，部分電流會通過非預期路徑（如人體或設備外殼）流向大地，形成危險的漏電電流。充電樁因其特殊的使用環境——常安裝在戶外停車場、地下車庫等潮濕場所，漏電風險尤為顯著。研究表明，在潮濕條件下，人體接觸50mA的電流持續1秒就可能引發心室顫動，而充電樁工作電壓通常為220V或380V，遠高于安全電壓限值。

充電樁系統中的漏電電流可分為交流漏電和直流漏電兩種類型。傳統AC型剩余電流保護器只能檢測正弦交流漏電，而現代充電樁大量使用整流和逆變電路，可能產生含有直流分量的脈動漏電電流，這對保護裝置提出了更高要求。安科瑞ASJ系列中的A型繼電器正是為解決這一問題而設計，能夠同時檢測交流正弦和脈動直流剩余電流，提供更的保護。

接地故障是另一類常見危險。在TT或TN配電系統中，設備金屬外殼通常需要保護接地。當絕緣損壞導致相線與外殼短路時，若無有效接地或保護裝置失效，外殼可能長期帶電，成為隱蔽的觸電隱患。ASJ繼電器通過與低壓斷路器或接觸器組合，可在接地故障電流達到設定值時迅速切斷電源，防止事故擴大。

2.2過電壓與欠電壓危害

電壓波動問題在充電樁運行中頻繁發生。電網本身存在正常的電壓波動，而大功率充電樁的啟停更會引發電網電壓的瞬時變化。過電壓可能導致充電設備絕緣老化加速、電子元件損壞；欠電壓則可能引起控制電路工作異常、接觸器吸合不牢等問題。ASJ系列中的ASJ10-GQ自復式過欠壓保護器專門針對這一問題設計，當檢測到相電壓超過275V±5V或低于160V±5V時自動切斷電路，待電壓恢復正常后延時30s±5s自動復位，無需人工干預。

特別值得關注的是由中性線故障引發的電壓異常。在三相四線制系統中，中性線斷線或接觸不良會導致三相負載電壓嚴重不平衡，某些相電壓可能升高至線電壓（380V），直接威脅連接的單相設備安全。ASJ10-GQ能夠檢測這種異常并迅速動作，保護充電樁及其連接的電動汽車免受損害。

2.3過載與短路故障

電流異常是充電樁另一大類安全隱患。過載可能是由于充電設備故障、車輛電池管理系統異常或用戶私自改裝充電電纜等原因造成。持續過載會導致導線發熱、絕緣老化，最終可能引發火災。短路則更具破壞性，巨大的短路電流可能瞬間損壞設備，甚至引發電弧爆炸。

ASJ智能電力繼電器提供多級過流保護，包括定時限和反時限兩種特性。定時限保護在電流超過設定值后經固定延時動作，適用于需要確定切斷時間的場合；反時限保護則根據過載程度自動調整動作時間，過載越嚴重動作越快，既能有效保護設備，又盡可能避免不必要的停電。產品可承受持續1.2倍額定電流和瞬時10倍額定電流（持續5秒）的過載能力，確保在暫態過程中不誤動作。

2.4系統失穩與電能質量問題

電能質量異常在現代充電樁系統中日益凸顯。大功率快速充電樁實質上是非線性負載，工作時會產生諧波、電壓閃變等電能質量問題，反過來又可能影響充電設備本身的穩定運行。頻率偏差是另一潛在風險，在微電網或離網應用中，發電設備故障可能導致系統頻率超出正常范圍，影響充電控制電路的時序準確性。

ASJ系列集成了頻率保護功能，能夠監測線路頻率（范圍20-70Hz），當頻率低于或高于設定閾值時發出報警或跳閘信號。此外，產品還能檢測三相不平衡（閾值可調）和斷相故障，及時發現潛在的電源質量問題。這些功能共同構成了充電樁電源質量的監測網絡，為系統穩定運行提供保障。

2.5環境與操作風險因素

外部環境條件對充電樁安全有著重要影響。溫度變化可能影響電子元件性能，高濕度環境加劇絕緣劣化，鹽霧腐蝕則會破壞導電部件的接觸可靠性。ASJ繼電器設計工作溫度范圍-20℃～+55℃，存儲溫度-30℃～+70℃，相對濕度≤95%不結露，能夠適應大多數惡劣環境。

人為操作失誤也是不容忽視的風險源。錯誤接線、違規操作或維護不當都可能導致安全事故。ASJ繼電器提供相序檢測功能，可在電源相序錯誤時發出報警，防止因接線錯誤導致的設備損壞。此外，其遠程監控能力減少了現場操作需求，降低了人為失誤概率。

充電樁電氣風險的多樣性和復雜性，要求保護裝置具有多功能集成、快速響應和高可靠性的特點。安科瑞ASJ智能電力繼電器通過先進的設計理念和技術手段，有效應對這些挑戰，為充電樁安全運行構筑了堅實屏障。在實際應用中，需要根據具體場景合理配置各項保護參數，確保保護的選擇性和靈敏性，既不錯殺也不漏殺，達到保護效果。

3 ASJ繼電器在充電樁中的具體應用方案

安科瑞ASJ系列智能電力繼電器憑借其多功能集成和高可靠性特點，在電動汽車充電樁系統中發揮著關鍵保護作用。根據充電樁功率等級、應用場景和保護需求的差異，ASJ繼電器可采用不同的配置方案，實現從基礎保護到智能監測的多種功能。本節將詳細探討ASJ繼電器在充電樁中的典型應用方式，為工程設計和實施提供參考。

3.1剩余電流保護應用

漏電保護是ASJ繼電器在充電樁中的核心的應用。根據充電樁功率和類型的不同，漏電保護方案有所差異。對于7kW-22kW的交流慢充樁，通常采用單相或三相供電，ASJ10-LD1A或ASJ20-LD1A型剩余電流繼電器是理想選擇。這些型號提供1路A型剩余電流監測，額定動作電流可在10mA-30A范圍內設定，滿足從人身安全防護（30mA）到設備接地保護的不同需求。

安裝時，剩余電流互感器應環繞所有帶電導體（包括相線和中性線），確保準確檢測不平衡電流。繼電器的報警輸出可接入充電樁控制系統，實現預警；跳閘輸出則直接連接接觸器或斷路器的脫扣線圈，在漏電超標時迅速切斷電源。實際應用中，建議將額定剩余動作電流設置為正常泄漏電流的2-4倍：分支線路取4倍，支線取2.5倍，干線取2倍，以避免誤動作。

對于大功率直流快充樁（如60kW-350kW），由于其工作電壓高（200-1000VDC）、功率大，漏電危險更為顯著。這類充電樁內部通常包含多級變換電路，可能產生含有直流分量的漏電電流。ASJ系列中的A型繼電器能夠準確檢測這類脈動直流漏電，提供保護。考慮到直流快充樁的復雜性，可在AC輸入端和DC輸出端分別安裝剩余電流繼電器，構建多級防護體系。

3.2智能化監測與遠程管理

現代充電樁運營越來越依賴數據驅動的運維模式，ASJ繼電器的智能化功能為此提供了強大支持。通過RS485接口和Modbus-RTU協議，ASJ繼電器可將實時監測數據上傳至充電樁控制器或直接傳輸至云端監控平臺。采集的數據包括：

-三相電壓、電流有效值

-系統頻率、功率因數

-剩余電流值及報警狀態

-保護裝置自檢狀態

-歷史事件記錄（型號支持）

在安科瑞AcrelCloud-9000充電樁收費運營云平臺中，ASJ繼電器采集的數據與其他運行參數結合，形成完整的充電樁健康畫像。運維人員可通過平臺實時查看各充電樁的電氣狀態，接收過壓、欠壓、漏電等異常報警，實現運維。平臺還能分析歷史數據，預測絕緣老化趨勢，提前安排維護，避免突發故障。

對于大型充電站，多臺ASJ繼電器的數據可匯總分析，優化負載分配策略。例如，在用電高峰時段，平臺可根據變壓器負載率動態調整各充電樁的輸出功率，避免過載；當檢測到某線路泄漏電流逐漸時，可自動降低該線路充電功率，延長設備壽命。這種智能化的電能管理方式，顯著提高了充電站運營效率和安全性。

3.3特殊環境適應性設計

充電樁的安裝環境多樣，ASJ繼電器需要針對特殊場景進行適應性配置。對于戶外安裝的充電樁，雖然繼電器本身防護等級為IP20，但可配合防護等級達IP65的專用剩余電流互感器使用，滿足防塵防水要求。在腐蝕性環境（如海邊、化工廠）中，應選用全密封型互感器和防腐繼電器，延長設備壽命。

低溫環境下的應用需要特別注意。普通電子設備在低溫下可能工作異常，ASJ繼電器采用寬溫設計（-20℃～+55℃），確保寒冷地區可靠運行。對于低溫環境，可在配電箱內加裝小型加熱器，維持箱內溫度在允許范圍內。

多塵、潮濕的地下停車場充電樁，絕緣監測尤為重要。ASJ60-LD16A剩余電流監測儀可同時監測16路回路的絕緣狀況，非常適合這類場景。當某回路絕緣電阻下降時，系統可提前預警，避免絕緣完全擊穿造成事故。該型號還具備自動重合閘功能，可設定重合閘次數和時間間隔，對于瞬時性接地故障非常實用。

3.4與充電控制系統的集成

ASJ繼電器與充電樁主控系統的協同工作是確保保護的關鍵。繼電器的狀態信號（正常/報警/跳閘）應接入控制器IO模塊，作為充電啟停的必要條件。同時，繼電器的事件記錄（如動作時間、故障類型）可通過通信接口上傳，豐富充電樁的故障診斷信息。

在PLC控制的充電樁中，ASJ繼電器通過以下方式提升系統安全性：

1.實時監測：PLC持續讀取繼電器測量的電壓、電流、漏電值，進行二次分析和記錄

2.聯動控制：當繼電器報警時，PLC可啟動降功率運行或主動停止充電，避免保護跳閘

3.數據記錄：PLC存儲繼電器提供的詳細故障數據，支持事后分析和責任認定

4.遠程管理：通過PLC的聯網能力，實現繼電器參數的遠程設置和狀態監控

這種深度集成模式充分發揮了ASJ繼電器的智能化優勢，使保護裝置從被動跳閘發展為主動預防，大大提升了充電系統的可靠性和用戶體驗。

4安科瑞充電樁收費運營云平臺助力有序充電開展

4.1概述

AcrelCloud-9000安科瑞充電柱收費運營云平臺系統通過物聯網技術對接入系統的電動電動自行車充電站以及各個充電整法行不間斷地?cái)?shù)據采集和監控，實時監控充電樁運行狀態，進行充電服務、支付管理，交易結算，資要管理、電能管理，明細查詢等。同時對充電機過溫保護、漏電、充電機輸入/輸出過壓，欠壓，絕緣低各類故障進行預警；充電樁支持以太網、4G或WIFI等方式接入互聯網，用戶通過微信、支付寶，云閃付掃碼充電。

4.2應用場所

適用于民用建筑、一般工業建筑、居住小區、實業單位、商業綜合體、學校、園區等充電樁模式的充電基礎設施設計。

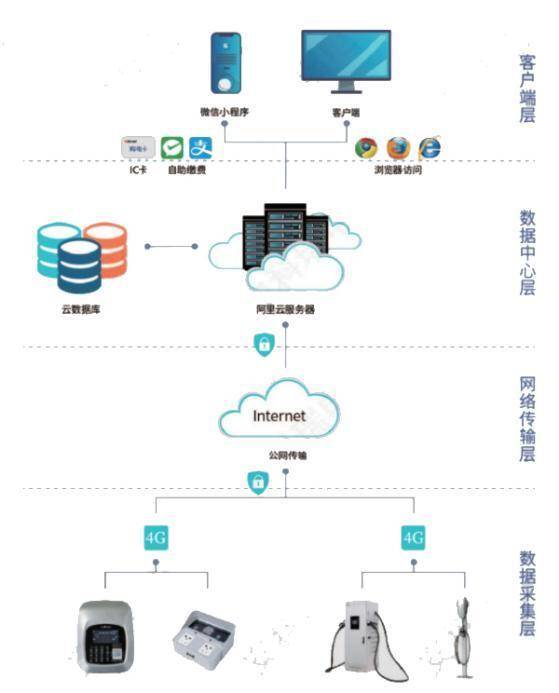

4.3系統結構

系統分為四層：

1）即數據采集層、網絡傳輸層、數據層和客戶端層。

2）數據采集層：包括電瓶車智能充電樁通訊協議為標準modbus-rtu。電瓶車智能充電樁用于采集充電回路的電力參數，并進行電能計量和保護。

3）網絡傳輸層：通過4G網絡將數據上傳至搭建好的數據庫服務器。

4）數據層：包含應用服務器和數據服務器，應用服務器部署數據采集服務、WEB網站，數據服務器部署實時數據庫、歷史數據庫、基礎數據庫。

5）應客戶端層：系統管理員可在瀏覽器中訪問電瓶車充電樁收費平臺。終端充電用戶通過刷卡掃碼的方式啟動充電。

小區充電平臺功能主要涵蓋充電設施智能化大屏、實時監控、交易管理、故障管理、統計分析、基礎數據管理等功能，同時為運維人員提供運維APP，充電用戶提供充電小程序。

4.4安科瑞充電樁云平臺系統功能

4.4.1智能化大屏

智能化大屏展示站點分布情況，對設備狀態、設備使用率、充電次數、充電時長、充電金額、充電度數、充電樁故障等進行統計顯示，同時可查看每個站點的站點信息、充電樁列表、充電記錄、收益、能耗、故障記錄等。統一管理小區充電樁，查看設備使用率，合理分配資源。

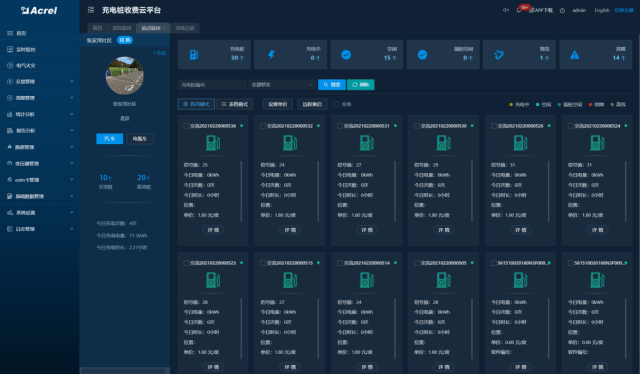

4.4.2實時監控

實時監視充電設施運行狀況，主要包括充電樁運行狀態、回路狀態、充電過程中的充電電量、充電電壓電流，充電樁告警信息等。

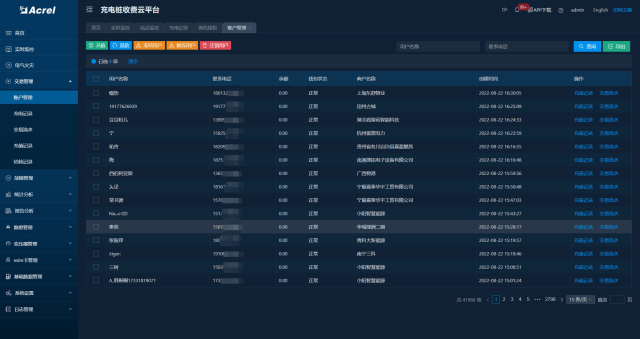

4.4.3交易管理

平臺管理人員可管理充電用戶賬戶，對其進行賬戶進行充值、退款、凍結、注銷等操作，可查看小區用戶每日的充電交易詳細信息。

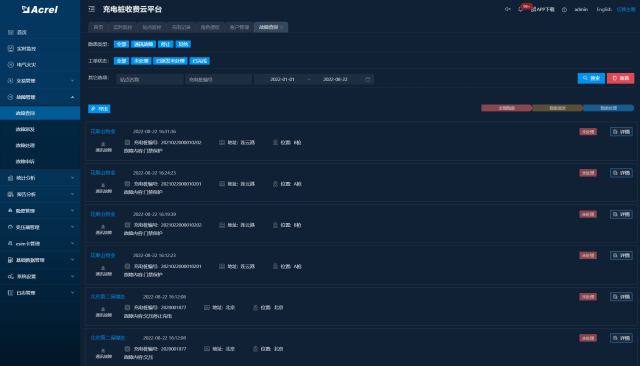

4.4.4故障管理

設備自動上報故障信息，平臺管理人員可通過平臺查看故障信息并進行派發處理，同時運維人員可通過運維APP收取故障推送，運維人員在運維工作完成后將結果上報。充電用戶也可通過充電小程序反饋現場問題。

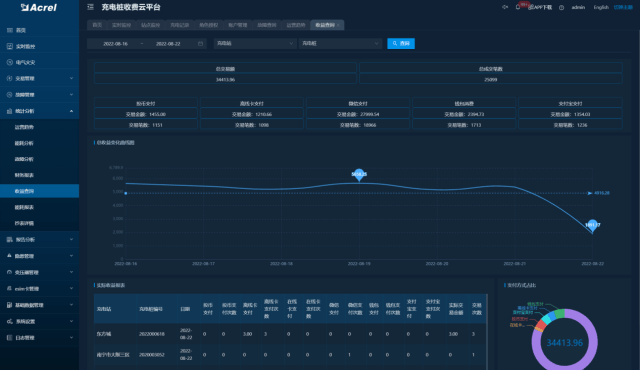

4.4.5統計分析

通過系統平臺，從充電站點、充電設施、、充電時間、充電方式等不同角度，查詢充電交易統計信息、能耗統計信息等。

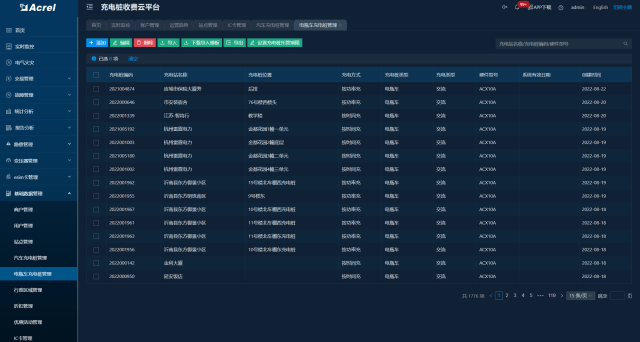

4.4.6基礎數據管理

在系統平臺建立運營商戶，運營商可建立和管理其運營所需站點和充電設施，維護充電設施信息、價格策略、折扣、優惠活動，同時可管理在線卡用戶充值、凍結和解綁。

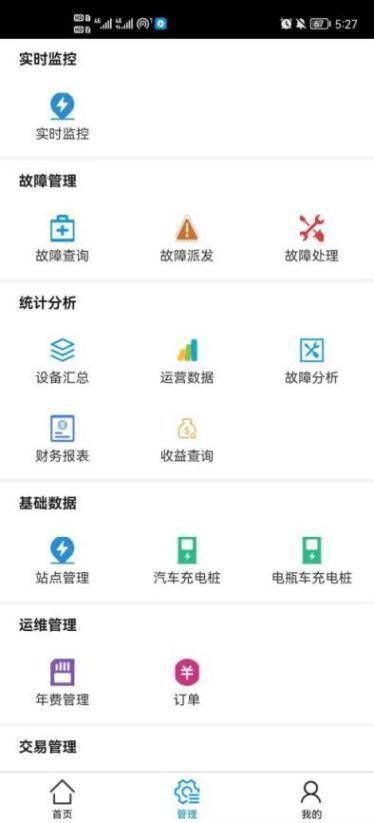

4.4.7運維APP

面向運維人員使用，可以對站點和充電樁進行管理、能夠進行故障閉環處理、查詢流量卡使用情況、查詢充電充值情況，進行遠程參數設置，同時可接收故障推送

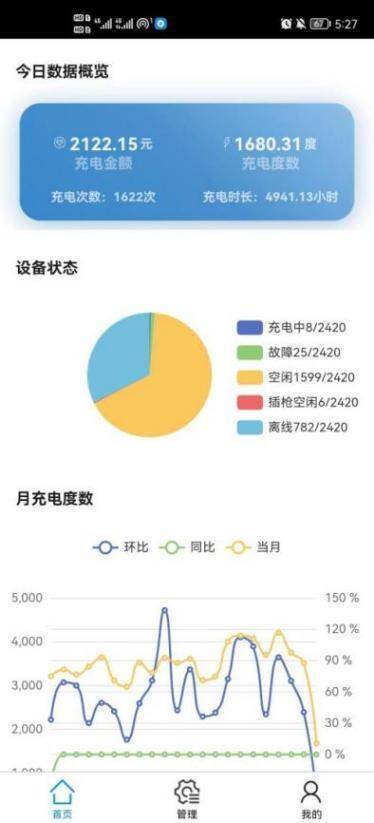

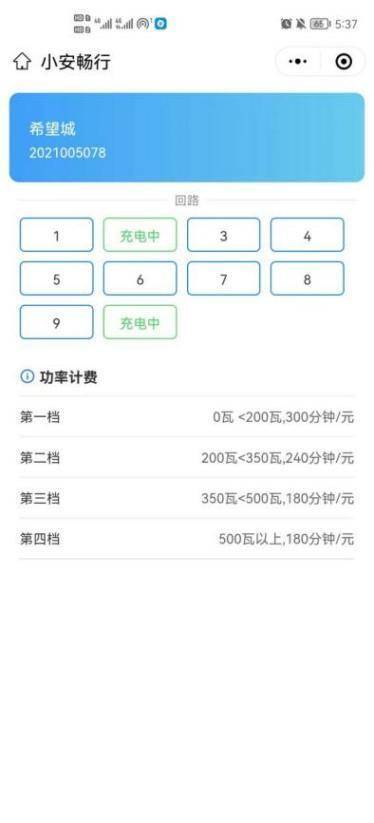

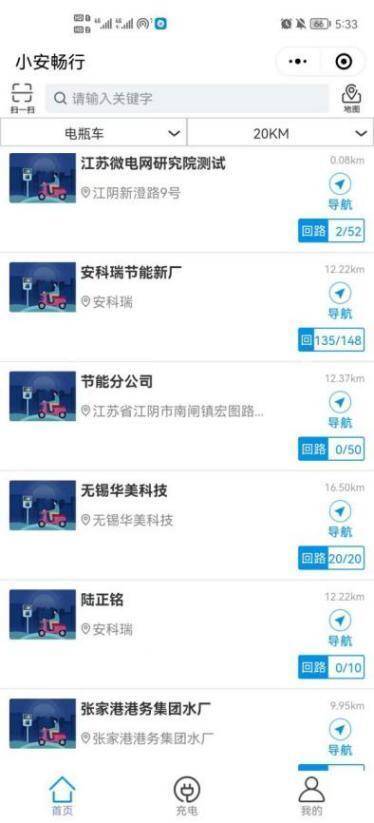

4.4.8充電小程序

面向充電用戶使用，可查看附近空閑設備，主要包含掃碼充電、賬戶充值，充電卡綁定、交易查詢、故障申訴等功能。

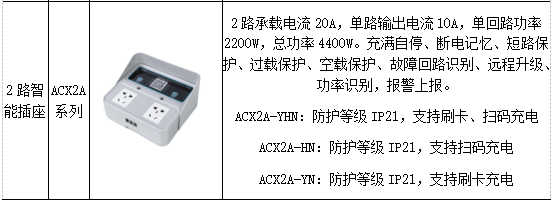

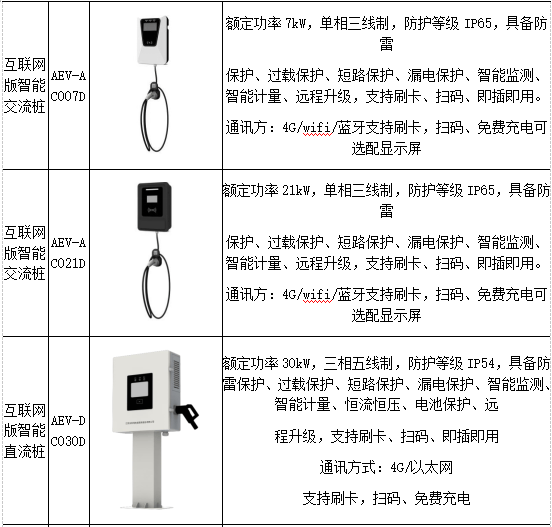

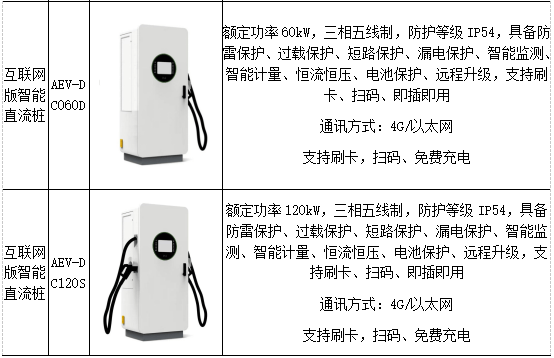

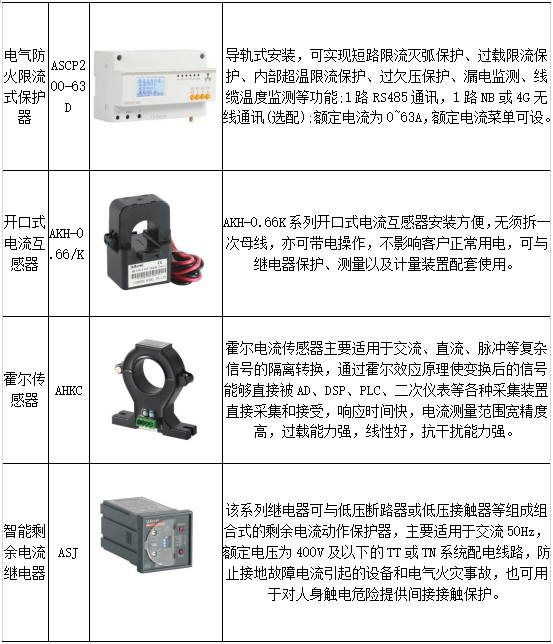

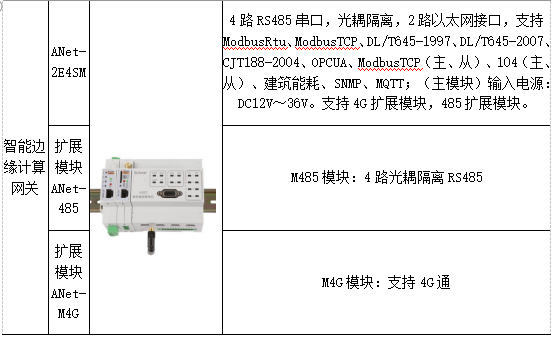

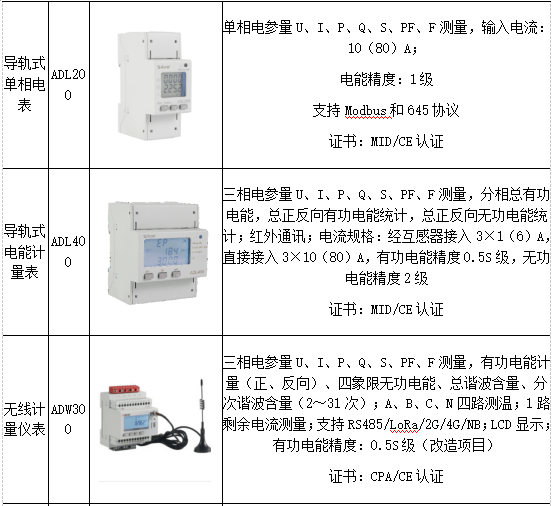

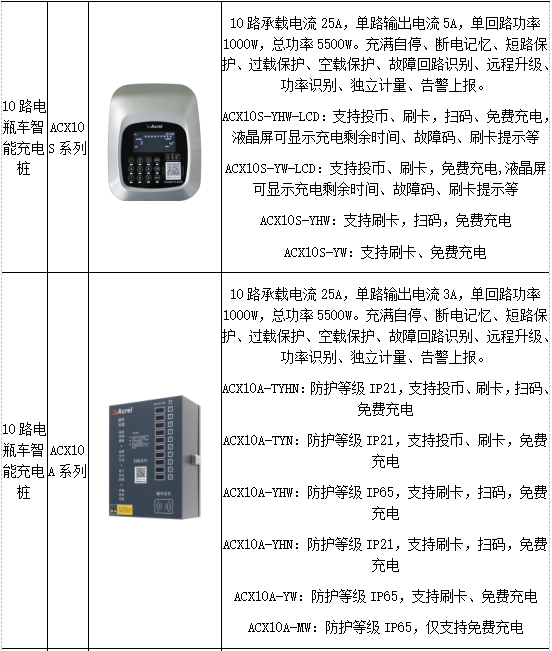

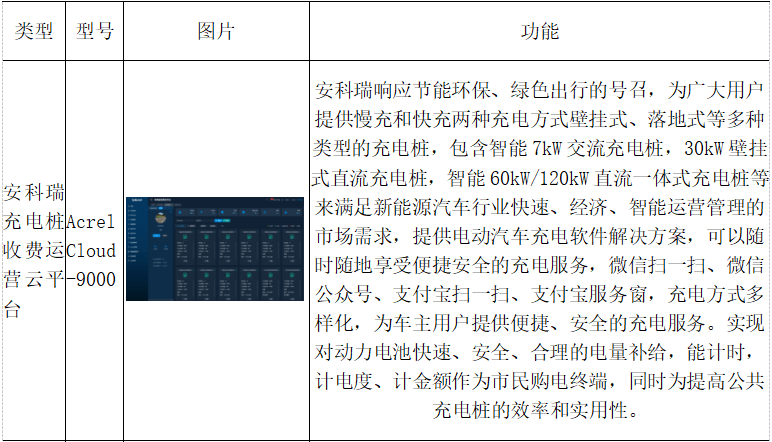

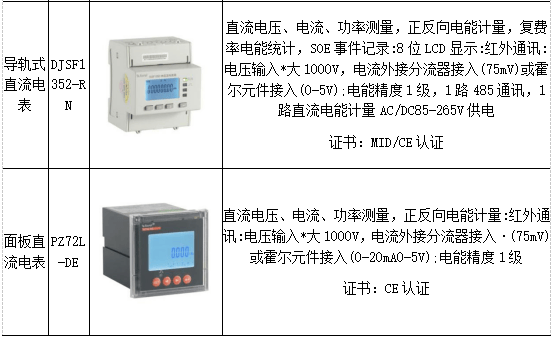

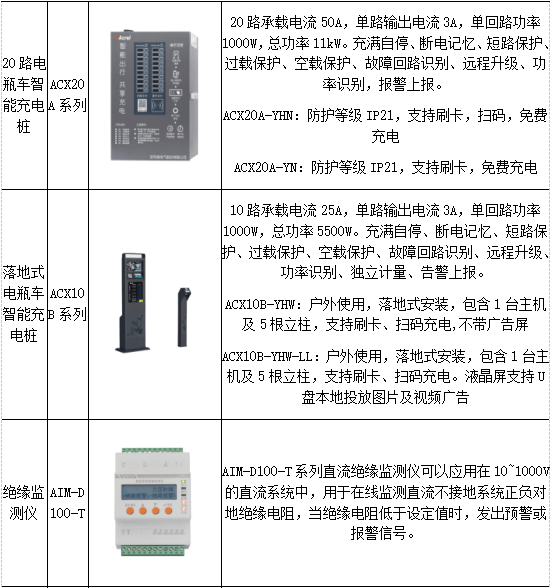

4.5系統硬件配置

5 總結

通過對安科瑞ASJ系列智能電力繼電器在電動汽車充電樁中應用的研究，可以清晰地看到這一技術解決方案在保障充電安全、提升系統可靠性和實現智能管理方面的突出價值。本文從理論分析到實踐驗證，系統性地探討了ASJ繼電器的技術特性、應用方案和發展趨勢，為充電樁安全設計提供了重要參考。以下將總結主要研究成果，評估技術經濟性。

技術創新性方面，ASJ智能電力繼電器展現了多項突出優勢。產品采用32位高性能CPU和全數字化處理技術，實現了電流、電壓等參數的高精度測量（精度達0.5級）和快速保護（最快響應時間60ms）。A型剩余電流檢測功能可同時捕捉交流正弦和脈動直流漏電，解決了傳統AC型繼電器在電力電子設備應用中靈敏度不足的問題。多功能集成設計將過壓、欠壓、過流、頻率保護等多項功能集于一體，大幅簡化了充電樁保護系統結構。

安全性能方面，研究證實ASJ繼電器為充電樁提供了有效的保護。在漏電保護方面，動作電流可精確設置（30mA-30A連續可調），配合可調延時（0.06-10s），實現了與上級保護的選擇性配合。過欠壓保護功能有效防止了電網波動對充電設備的損害，自復式設計提高了系統可用性。多案例證明，采用ASJ繼電器的充電樁系統顯著降低了觸電、火災等安全事故風險，在潮濕等惡劣環境下表現尤為突出。

智能化應用是ASJ系列的又一亮點。通過RS485、4G等通信方式，繼電器可接入充電樁控制系統或云端管理平臺，實現遠程監控、數據分析和預測性維護。ASJ60-LD16A等多回路監測儀進一步提高了監測密度，降低了大規模部署成本。在實際項目中，這些智能化功能不僅提升了運維效率，還為負荷管理、能效優化提供了數據支撐，創造了附加價值。

適應性設計方面，ASJ繼電器展現了良好的環境耐受性。寬工作溫度范圍（-20℃～+55℃）、高抗干擾性能（工頻耐壓AC2kV/1min）和模塊化結構，使其能夠適應從家用慢充樁到大功率快充站的各種應用場景。產品符合GB/T22387-2016等國家標準，并通過多種行業認證，確保了合規性和可靠性。

技術經濟性評估

從成本效益角度分析，ASJ智能電力繼電器在充電樁應用中具有顯著優勢。雖然單臺繼電器價格高于傳統機械式保護裝置，但綜合考慮以下因素，全生命周期成本實際上更具競爭力：

1.集成節省：多功能集成減少了保護元件數量，降低了安裝成本和空間需求

2.運維節約：自動重合閘、遠程監控等功能減少了現場維護頻次和停電損失

3.安全價值：有效預防事故，避免人身傷害賠償和設備損壞更換的高額費用

4.數據價值：運行數據可用于優化充電策略，降低用電成本和提高設備利用率

從社會效益看，ASJ繼電器的推廣應用有助于：

-提升公眾對電動汽車安全的信心，加速交通電氣化進程

-減少電氣火災等安全事故，降低社會救援和醫療成本

-通過有序充電支持電網穩定，促進可再生能源消納

-推動保護設備產業升級，形成技術優勢

這些社會效益雖然難以直接量化，但對實現"雙碳"目標和構建安全的能源體系具有重要意義。
