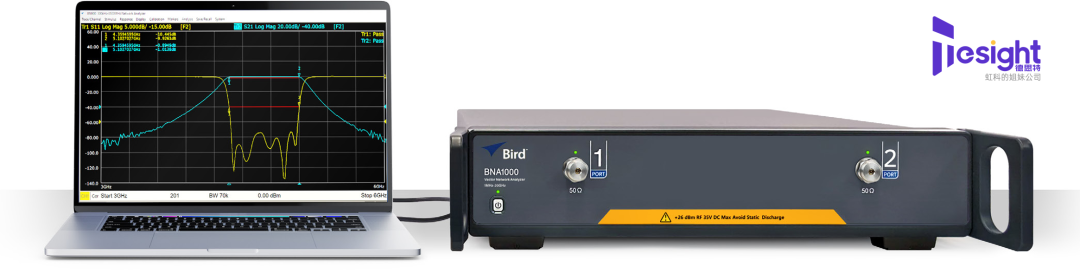

?在現代無線通信、雷達、航空航天及高端測試領域，射頻組件與傳輸系統的性能直接影響著整體設備的可靠性和效率。線纜、天線、波導作為射頻信號傳輸的核心載體，其內部任何微小損傷、連接不良或結構缺陷都可能導致信號反射、衰減加劇甚至系統失效。傳統“黑箱式”測試能給出端口性能參數（如S11、VSWR），卻無法精確定位故障點位置，給排查帶來巨大困難。尤其是在復雜系統集成與現場維護中，快速、準確地定位內部缺陷成為工程師的迫切需求，而DTF（Distance-to-Fault） 測量正是矢量網絡分析儀（矢網）賦予我們的強大透視眼。

今天德思特為您詳解矢網DTF測量原理，通過頻域反射系數與逆傅里葉變換，精確定位線纜損傷、天線故障及波導缺陷，幫助工程師快速診斷射頻系統內部問題，提升維護效率。

DTF測試原理

DTF（Distance-to-Fault）測量是現代矢量網絡分析儀（VNA）提供的一項強大功能，其核心在于利用頻域測量數據和數學變換，實現對傳輸路徑內部缺陷的“透視”和精確定位。其原理可以分解為以下關鍵步驟：

1、頻域反射系數測量（S11）

矢網向被測件（DUT），如線纜、天線或波導，發射一系列精確已知頻率和相位的掃頻連續波（CW）信號。

矢網精確測量并記錄從DUT端口反射回來的信號幅度和相位，得到反射系數S11(f)。S11(f) 是一個復數，完整表征了DUT端口在不同頻率下的反射特性。它包含了所有來自DUT內部任何阻抗不連續點（如連接器不良、線纜損傷、天線陣元故障、波導變形）的反射信息。

2、逆傅里葉變換（IFFT）

這是DTF的核心步驟。矢網強大的內置處理器對測量得到的頻域S11(f)數據執行逆傅里葉變換（IFFT）。

IFFT的作用是將頻率域（f）的反射信息，映射到時域（τ）或等效的距離域（d）。這是因為信號在傳輸線中的傳播速度是已知的（接近光速），時間延遲（τ）可以直接轉換為物理距離（d = v * τ / 2，其中v是信號在介質中的傳播速度，除以2是因為信號往返）。

經過IFFT變換后，我們得到的不再是頻率響應曲線，而是一條時域反射響應（或距離域響應）曲線。這條曲線的橫軸代表距離（從參考面開始），縱軸代表反射信號的相對幅度（通常以dB表示）。

3、解讀時域/距離域響應：定位故障點

在得到的DTF曲線上，每一個“峰”代表傳輸路徑中的一個阻抗不連續點（故障點）。

峰的位置（橫坐標） 精確指示了該不連續點距離測量參考面（通常設在DUT的輸入端口）的實際物理距離。

峰的幅度（縱坐標） 反映了該不連續點造成的反射大小，間接指示了阻抗失配的嚴重程度（例如，開路或短路會產生接近0 dB的極大反射峰）。

工程師通過分析DTF曲線上異常峰的位置和幅度，定位線纜內部的損傷點、天線饋電網絡中的故障陣元、或波導法蘭處的連接問題。

DTF測量應用實例

1、射頻同軸電纜饋線系統

測試內容： 定位電纜擠壓變形、進水、接頭焊接不良、連接器損壞、電纜過長導致的阻抗失配點。

診斷特征： 在電纜長度位置出現異常反射峰。良好接頭的反射峰應很小且位置固定；故障點反射峰明顯且位置異常。

案例： 基站天饋系統駐波比異常升高，DTF測試在距離塔頂接頭35米處發現一個高反射峰，現場檢查發現該處電纜被扎帶過緊捆扎導致變形。

2、天線（尤其大型陣列天線、饋電網絡）

測試內容：定位陣元開路/短路、饋電網絡分支斷裂、功分器/移相器故障、內部連接點虛焊或腐蝕。

診斷特征： 反射峰位置對應于故障陣元或饋電網絡節點在傳輸路徑中的電長度。對比正常天線DTF曲線可快速定位異常反射點。

案例：相控陣雷達某接收通道增益下降，DTF測試顯示在對應饋電網絡的某個T/R組件輸入端口處存在異常大反射，判斷為該組件前端限幅器損壞短路。

3、波導系統

測試內容：檢測波導法蘭連接松動/錯位、波導內壁凹陷/凸起、銹蝕、內部異物、彎頭/扭波導安裝應力導致的形變。

診斷特征： 在波導傳播路徑的距離位置出現反射峰。良好的法蘭連接反射應極低。波導內部物理損傷會帶來明顯反射。

案例： 高功率毫米波系統中波導傳輸效率下降，DTF測試在距離發射源約2米處的彎波導位置檢測到異常反射，拆解發現法蘭內部有微小金屬碎屑導致接觸不良。

總結

運用矢網的DTF功能，實現精準故障定位： 徹底改變了過去僅能“知道系統壞了”卻難以“快速找到哪里壞了”的困境。工程師能精確定位故障發生在電纜的多少米處、天線的哪個陣元、波導的哪個法蘭或彎頭，極大縮短了故障排查時間，尤其在復雜的現場安裝或大型系統中價值無法估量。

在產品設計階段，利用DTF快速驗證線纜組件、天線饋電網絡、波導結構的阻抗連續性和連接質量，及早發現并修正設計或工藝缺陷（如接頭設計不佳、焊接不良、結構應力點），避免問題流入生產或后期。

在制造環節，DTF可作為高效的自動化測試項。通過設定反射幅度和位置閾值，快速篩選出存在內部缺陷（如虛焊、內部短路、結構損傷）的不良品，顯著提升產品出廠一致性和可靠性。

在設備安裝、巡檢和維護中，DTF是快速診斷饋線系統、天線系統問題的利器。精準定位避免了盲目更換整條電纜或拆卸大型天線，極大節約了備件成本和人工時間，最大程度減少關鍵設備停機。

?
