XL2412P是一款由深圳市芯嶺技術有限公司推出的高性能、低功耗2.4GHz無線收發SOC芯片，集成ARM Cortex-M0+內核MCU，適用于多種無線通信場景。XL2412P工作在2.400~2.483GHz世界通用ISM頻段。芯片接收性能優異，125K/ 250K / 1M / 2M bps模式的接收靈敏度為-96.5/-95/-92 /-90dBm。發射輸出功率最大可達8dBm，抗干擾性好。可支持最大數據長度為128字節。

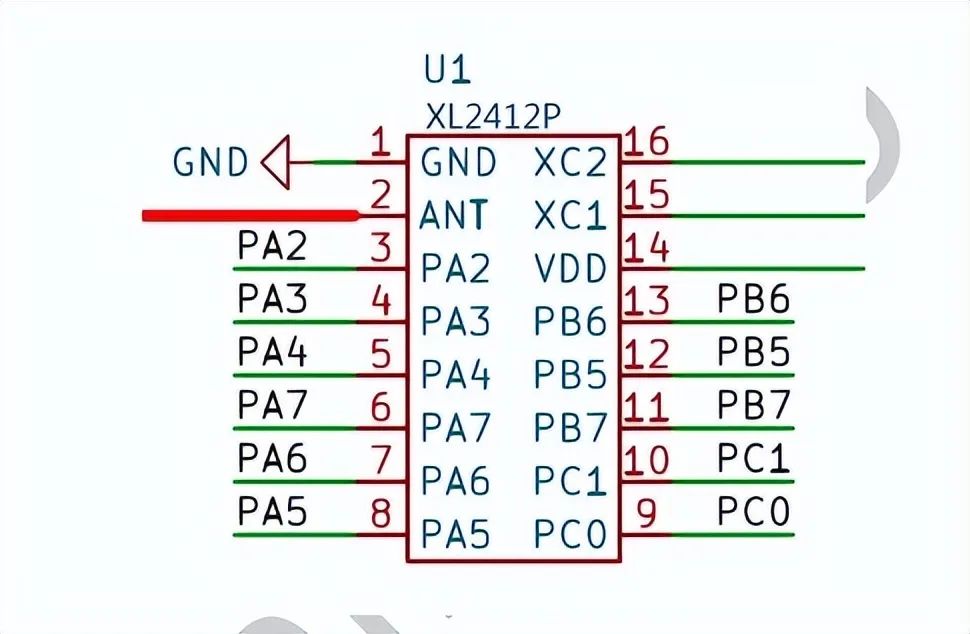

XL2412P正常工作電壓范圍為1.7~3.6V，工作溫度范圍：-40~+85℃。XL2412P集成了射頻接收器、射頻發射器、頻率綜合器、GFSK調制器、GFSK解調器等功能模塊，并且支持一對多線網和帶ACK的通信模式。芯片采用SSOP16封裝。

XL2412P片內內置了32位ARM Cortex-M0+內核MCU。嵌入24Kbytes flash 和3Kbytes SRAM 存儲器，最高工作頻率24MHz。集成多路12C、USART 等通訊外設，1路12bit ADC，2個16bit定時器，以及2路比較器。因此，XL2412P無線收發芯片可適用于多種無線通信場景。如無線鼠標鍵盤，無線游戲手柄，電視和機頂盒遙控器，遙控玩具，智能家居及安防系統等。

XL2412P芯片RF特性：

頻率范圍：2.400~2.483GHZ

功耗較低

發射模式(0dBm)工作電流13.7mA;接收模式工作電流12.3mA;休眠電流小于 2uA。

節省外圍器件：

支持外圍4個元器件，包括1顆晶振和3個貼片電容;

支持雙層或單層印制板設計，可以使用印制板微帶天線;

芯片自帶部分鏈路層的通信協議;配置少量的參數寄存器，使用方便。

性能優異

125K/ 250K / 1M / 2M bps模式的接收靈敏度為-96.5/-95/-92/-90dBm;

發射輸出功率最大可達8dBm;

抗干擾性好，接收濾波器的鄰道抑制度高，接收機選擇性好。

容易過FCC 等認證。

支持最大數據長度為128 字節(4級FIFO)

1M / 2Mbps 模式，需要晶振精度±40ppm&CL=12pF

125K/250kbps模式，需要晶振精度±20ppm&CL=12pF

BLE 廣播包模式，需要晶振精度±10ppm&CL=12pF

GFSK 通信方式

支持自動應答及自動重傳
