在AI加速、輕薄筆電、智能邊緣、無線通信等新興應用推動下，PCIe M.2接口正迅速成為高速互聯的核心載體。從NVMe SSD、Wi-Fi 7無線模組到AI推理加速卡，小巧的M.2插槽正在承載越來越多關鍵功能，而其底層的高速物理傳輸能力，正面臨前所未有的挑戰。

M.2接口：高性能輕量化的代表

M.2是基于PCI Express總線的物理接口標準，兼顧高帶寬、低延遲、小尺寸等特性，是高性能緊湊型設備首選的擴展方案。目前主流應用包括：

■ NVMe SSD（PCIe 4.0/5.0）：支持高達16GB/s的讀寫速率，是現代計算平臺的標配存儲方案；

■ 無線網卡（Wi-Fi 6/6E/7）：廣泛用于筆記本、工控終端；

■ AI加速器、數據采集卡：小型推理計算模塊或高速接口擴展。

然而，隨著M.2接口被用于更高代際（PCIe Gen4 / Gen5）的高速信號傳輸，電氣驗證測試的復雜度急劇上升。

測試挑戰: 為何M.2測試如此“難啃”？

盡管M.2基于PCIe協議棧，但其測試卻并不像CEM標準卡（Add-In Card）那樣擁有詳盡的參考資料和成熟生態。主要挑戰包括：

1

缺乏標準化夾具與流程

目前PCI-SIG協會未發布統一的Gen4/Gen5 M.2測試夾具規范，市場上缺乏權威參考。

2

兼容性與通用性不明確

不同尺寸（2230/2242/2280）和Key Type（M, B, A+E）接口的測試夾具能否通用？向下兼容問題常引發誤測或測試盲區。

3

M.2通道測試路徑特殊

測試通道與Add-in Card (CEM) 在鏈路拓撲、阻抗匹配、回環方式等方面存在差異，直接套用標準CEM測試流程容易失真

4

Gen5時代帶來的SI/BER新難題

高達32 GT/s的PCIe Gen5信號使得傳統眼圖測試已無法滿足評估精度，需要引入誤碼率分析（BER）、等效時鐘恢復（CDR）等機制。

實戰經驗提煉: 五個常見問題詳解

在實際客戶調測M.2接口時，我們經常被問到這些關鍵問題：

Q1

M.2測試夾具怎么選？

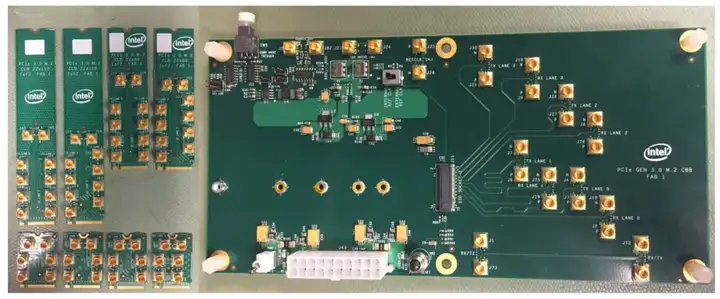

需根據模塊尺寸、通道數、協議代際（Gen3/4/5）選擇匹配的探測夾具；部分高頻夾具需支持可調等長線對。

Q2

M.2是否可以用CEM測試標準？

信號測試點、通道長度、參考時鐘方式均有差異，需進行測試信道差異分析與S參數仿真比對。

Q3

測試M.2是否可以回環（Loopback）？

某些模塊支持回環，但多數實際測試依賴 BER儀+探頭鏈路；推薦進行外部誤碼儀接入。

Q4

M.2的信號完整性（SI）如何評估？

可結合抖動測試、通道S參數、插損、回損、散射參數（S21）進行建模與眼圖仿真分析。

Q5

Gen5是否必須使用誤碼儀？

建議使用實時示波器+誤碼儀聯合測試，滿足32GT/s BER<1e-12 的要求。

泰克提供一站式M.2電氣測試方案

? 高速測試夾具選型支持

支持多種M.2 form factor、Gen4/5速率、Key類型接口，兼容主流SSD/Wi-Fi模塊。

? 鏈路誤碼率測試

配合泰克BERTScope或自帶BER仿真模塊的實時示波器，實現M.2高速通道誤碼率和抖動分析。

? 實時眼圖 & PHY驗證

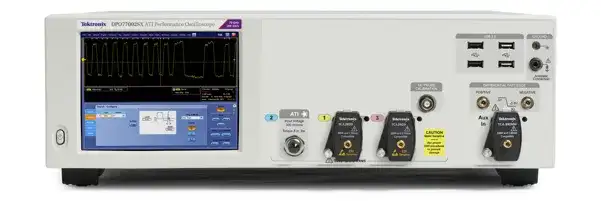

通過6系/7系高帶寬MSO示波器與TekExpress PCIe軟件，自動完成PHY級眼圖與一致性分析。

? 定制化仿真/測試協助

提供測試點S參數提取、IBIS-AMI建模、通道均衡與CTLE/DFE優化建議，支持高頻誤差源定位。
