Texas Instruments TPS7C84-Q1低壓差（LDO）穩壓器設計用于連接汽車應用中的電池。該穩壓器的輸入電壓最高可達40V，輸出電壓固定在3.3V和5V。TPS7C84-Q1穩壓器包括一個電源良好（PG）輸出，用于監測反饋引腳的電壓，以顯示輸出電壓的狀態。該穩壓器采用小型陶瓷輸出電容器，運行穩定。TPS7C84-Q1穩壓器通過了AEC-Q100汽車應用認證。

數據手冊：*附件：Texas Instruments TPS7C84-Q1低壓差（LDO）穩壓器數據手冊.pdf

TPS7C84-Q1穩壓器可提供150mA的連續負載電流，在線路、負載和溫度變化時的輸出容差為1%。該穩壓器采用SOIC和小型VSON封裝。TPS7C84-Q1穩壓器用于牽引逆變器、車身控制模塊（BCM）、車載充電器和遠程信息處理控制器等應用。

特性

• 符合汽車應用類AEC-Q100標準：
  • 溫度等級1級：-40°C至125°C，TA~~
  • 結溫：-40°C至150°C，TJ
• 在線路、負載和溫度條件下的V OUT 精度為±1%
• 輸出范圍廣，可為碳化硅（SiC）柵極驅動器產生電壓
• 寬輸出電壓范圍
  • 3.3V和5V，固定電壓下
  • 1.2V至39V（在可調選項中）
• 在各種陶瓷輸出電容器值范圍內均保持穩定：
  • 1μF至100μFCOUT范圍
  • ESR范圍：0 Ω至2 Ω
• 輸出電流高達 150 mA
• 2.1V至40VVIN 范圍
• 靜態電流：45 μA（典型值）
• 350mV（典型）低壓差
• 開漏和電源接地輸出
• 輸出電流限制和熱關斷
• 封裝選項：
  • D（8引腳SOIC）
  • DRB（8引腳VSON）

應用

• 板載充電器
• 遠程信息處理控制
• 牽引逆變器
• 車身控制模塊 (BCM)

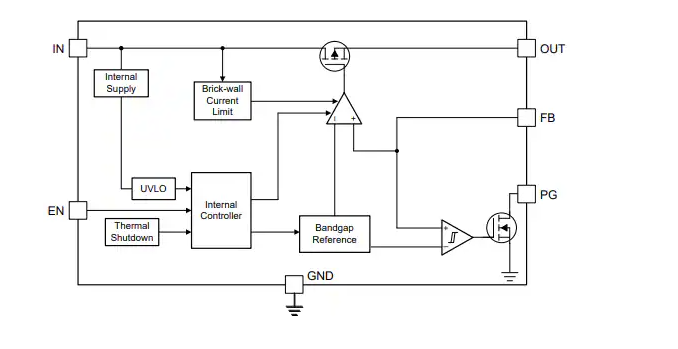

功能框圖

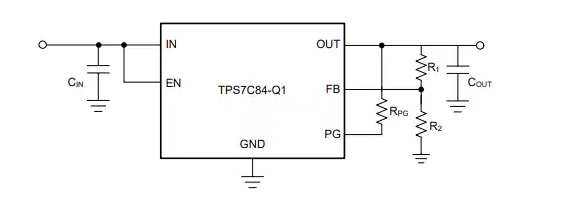

應用電路圖
