該TPS53310提供完全集成的 3V 至 5V VIN 集成同步 FET 轉換器解決方案，共有 16 個元件，封裝尺寸為 200mm^2^的 PCB 面積。由于低 R DS（開） 以及 TI 專有的 SmoothPWM? Skip 工作模式，可實現 95.5% 的峰值效率，在低至 100 mA 的負載下可實現超過 90% 的效率。它只需要兩個 22μF 陶瓷輸出電容器，即可實現高功率密度 3A 解決方案。

該TPS53310具有 1.1MHz 開關頻率、SKIP 模式作支持、預偏置啟動、內部軟啟動、輸出軟放電、內部 VBST 開關、電源正常、EN/輸入 UVLO、過流、過壓、欠壓和過熱保護以及全陶瓷輸出電容器支持。它支持 2.9 V 至 3.5 V 的電源電壓和 2.9 V 至6 V 的轉換電壓，輸出電壓可在 0.6 V 至0.84 V × V 范圍內調節 在 .
*附件：tps53310.pdf

TPS53310采用 3 mm × 3 mm、
16 引腳 VQFN 封裝（符合 Green RoHs 標準且無鉛），工作溫度范圍為 –40°C 至 85°C。

特性

• 95% 最大效率

• 連續 3A 輸出電流
• 打嗝過流保護
• 支持所有 MLCC 輸出電容器
• SmoothPWM 自動跳過 Eco 模式，實現輕負載效率
• 電壓模式控制
• 支持主從交錯作
• 同步率高達標稱頻率的 ±20%
• 轉換電壓范圍在 2.9 V 和 6 V 之間
• 禁用期間的軟停止輸出放電
• 可調輸出電壓范圍為 0.6 V 至 0.84 V × V在
• 欠壓、過壓和過熱保護
• 小型 3 mm × 3 mm、16 引腳 VQFN 封裝
• 開漏電源良好指示
• 內部引導帶開關
• 低 R DS（開） 、24mΩ（3.3V 輸入）和 19mΩ（5V 輸入）
• 支持預偏置啟動

參數

方框圖

一、產品概述

TPS53310 是一款高效同步降壓 DC-DC 轉換器，集成了兩個 N 溝道 MOSFET，適用于 2.9V 至 6V 的寬輸入電壓范圍，最大輸出電流可達 3A。該轉換器采用 3mm × 3mm 的 16 引腳 VQFN 封裝，具有高達 95.5% 的峰值效率，并支持全陶瓷輸出電容器。

二、主要特性

• ?高效率?：峰值效率可達 95.5%，輕載時效率超過 90%。
• ?寬輸入電壓范圍?：支持 2.9V 至 6V 的輸入電壓。
• ?大輸出電流?：連續輸出電流可達 3A。
• ?集成同步 FET?：減少外部組件數量，提高整體效率。
• ? SmoothPWM? 和 Eco-Mode? ?：支持平滑的 PWM 調制和輕載時的 Eco-Mode?，提高能效。
• ?多種保護功能?：包括過流（含滯回）、過壓、欠壓和過熱保護。
• ?同步與主從操作?：支持主從交錯操作，減少輸入紋波。
• ?小封裝?：采用緊湊的 3mm × 3mm VQFN 封裝。

三、電氣特性

• ?開關頻率?：固定為 1.1MHz。
• ?輸出電壓范圍?：可調，介于 0.6V 至 0.84 × VIN 之間。
• ?軟啟動時間?：典型值為 400μs。
• ?熱關斷閾值?：典型值為 140°C。
• ? 輸入電壓欠壓鎖定（UVLO） ?：VIN 和 VDD 的 UVLO 閾值分別為 2.8V，帶滯回。

四、功能描述

• ?軟啟動?：減少啟動時的浪涌電流。
• ?電源良好指示?：通過 PGD 引腳提供電源良好信號。
• ?UVLO 保護?：對輸入電壓和偏置電壓進行欠壓鎖定保護。
• ?過流保護?：監測高側和低側 FET 的電流，防止過流。
• ?過壓和欠壓保護?：監測反饋電壓，防止輸出過壓和欠壓。
• ?過熱保護?：連續監測芯片溫度，防止過熱損壞。
• ?輸出放電?：禁用時通過內部 MOSFET 開關放電輸出電容。
• ?主從操作和同步?：支持兩個 TPS53310 設備的主從交錯操作，并可與外部時鐘同步。

五、應用信息

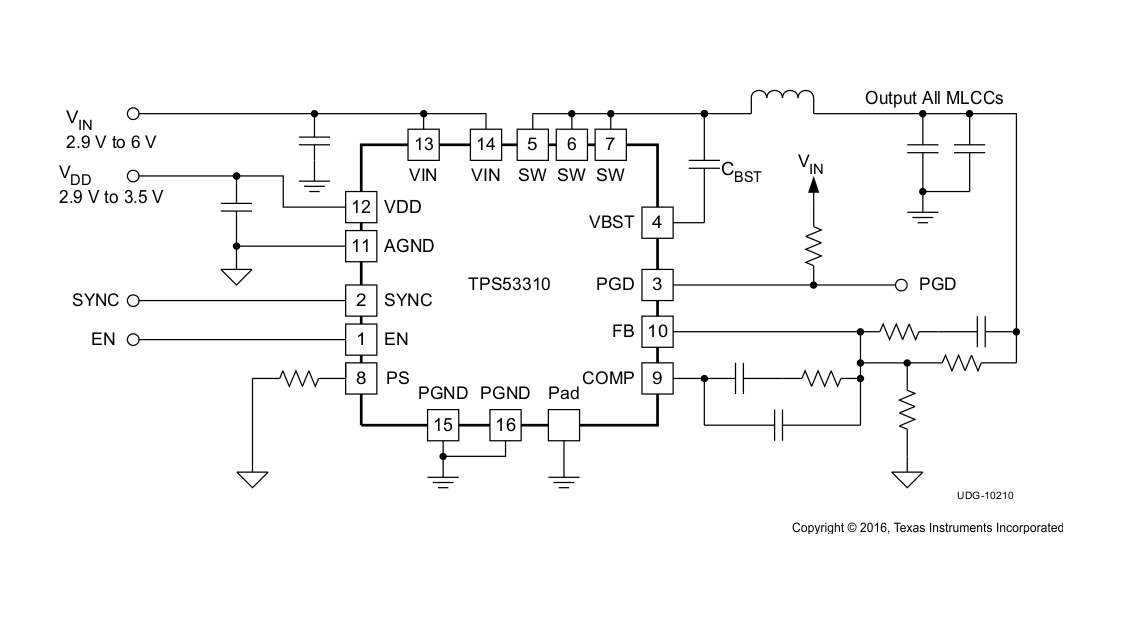

• ?典型應用?：包括 5V 和 3.3V 降壓電源軌，適用于計算和類似數字消費應用。
• ?設計指南?：提供了詳細的設計步驟和組件選擇指南，包括電感、輸出電容、輸入電容和補償網絡的設計。
• ?布局建議?：強調了布局對性能的重要性，提供了布局指南和示例。

六、封裝與尺寸

• ?封裝類型?：16 引腳 VQFN（RGT）。
• ?封裝尺寸?：3.00mm × 3.00mm。

七、文檔支持

• ?相關文檔?：提供了相關的技術文檔、設計資源和軟件工具鏈接。
• ?社區資源?：鏈接到 TI 社區資源，包括 TI E2E? 在線社區。
• ?商標信息?：列出了文檔中的商標信息。
• ?靜電放電警告?：提醒處理集成電路時需注意靜電放電防護。
