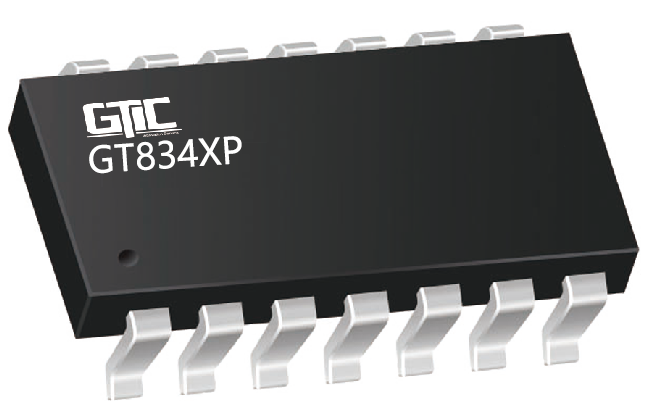

產品介紹

GT834XP系列產品提供低電壓運行、軌到軌輸入和輸出，具備出色的速度/功耗比，1.1MHz的帶寬和0.4V/μs的壓擺率。這些運算放大器單位增益穩定，具有超低輸入偏置電流。GT834XP系列運算放大器的工作溫度范圍為-40°C至+125°C，支持2.2V至5.5V單電源供電或±1.1V至±2.75V雙電源供電。

GT834XP系列具有較低的輸入失配電壓，其中GT8341P的輸入失配電壓為±0.5mV(max)，GT8342P的輸入失配電壓為±0.8mV(max)，GT8344P的輸入失配電壓為±1mV(max)。同時還具備1.1MHz的增益帶寬積和0.4V/μs的壓擺率。這些特性讓這些運算放大器非常適合用于多種應用，如傳感器、音頻、有源濾波器、A/D 轉換器、通信、測試設備、蜂窩電話和無繩電話、筆記本電腦和平板、光電二極管放大、電池供電儀器。

關于封裝，GT8341P提供SC70-5、SOT23-5和SOP8、MSOP8封裝。GT8342P提供SOP8、MSOP8封裝。GT8344P提供SOP14、TSSOP14、QFN3×3-16L封裝。

功能特性

電源電壓：2.2V~5.5V (±1.1V~±2.75V)

輸入共模范圍：-0.1V~(V+)+0.1

輸入失調電壓：GT8341P:±0.5mV (max)

GT8342P:±0.8mV (max)

GT8344P:±1mV (max)

輸入噪聲：23nV@1kHz

開環增益：100dB

增益帶寬積：1.1MHz

壓擺率：0.4V/μs

共模抑制比：80dB

電源抑制比：87dB

靜態電流：40μA (typ)

輸出短路電流：75mA

溫度范圍：-40℃~125℃

封裝：SOT23-5, SC70-5, SOP8, MSOP8, SOP14, TSSOP14, QFN3×3-16L

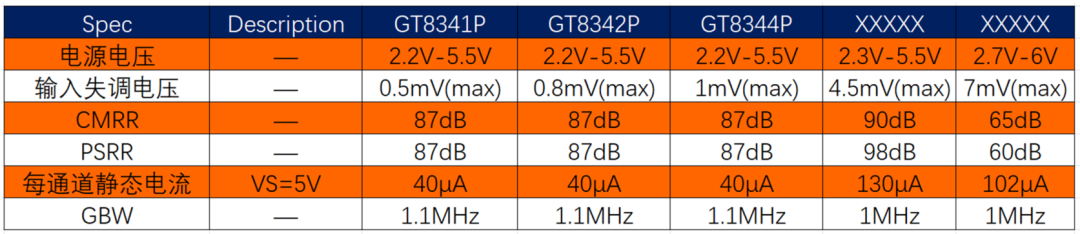

產品優勢

GT834XP具有較低的輸入失調電壓：1,2,4通道的輸入失調電壓最大值分別為0.5mV，0.8mV，1mV

支持單雙電源供電

支持多種封裝，滿足不同設計需求

典型應用

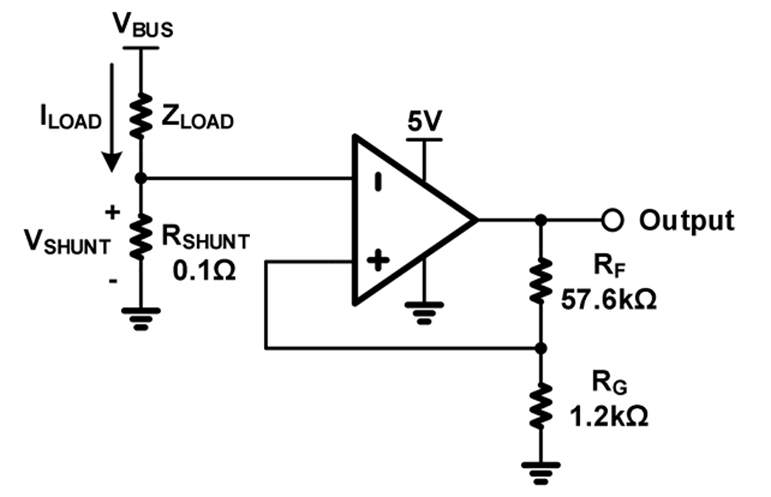

低端電流檢測電路

關于谷泰微電子

江蘇谷泰微電子有限公司是精密信號鏈芯片公司，致力于模擬芯片及高精度信號鏈芯片領域的產品設計與銷售。公司擁有豐富多樣的模擬芯片系列產品，廣泛應用于工業控制、電動智能汽車、測試測量、再生新能源、智能制造、智能建筑、環境環保、數字健康醫療等產業領域。
