關于TVS二極管和ESD二極管，常有客戶問東沃電子DOWOSEMI：“同樣是保護二極管，TVS和ESD到底有什么區別呢？”TVS二極管（瞬態電壓抑制二極管）和ESD二極管（靜電保護二極管）雖然都屬于二極管類保護器件，但在設計目標、應用場景和性能參數上有顯著差異。以下是兩者的主要區別：

一、應用場景

·TVS：主要用于抑制高能量瞬態電壓，如雷擊、電源浪涌、感性負載切換引起的電壓尖峰；常見于電源端口、通信線路、工業設備等需要應對大能量脈沖的場景。

·ESD：專門針對靜電放電（ESD）的保護，例如人體放電、設備接觸放電（如插拔USB、HDMI接口、RS-485接口等）；適用于高頻信號線（如USB、HDMI、音頻接口）或對靜電敏感的IC引腳保護。

二、功率處理能力

·TVS二極管：用于吸收高能量瞬態（如雷擊浪涌），峰值脈沖電流高達15kA

典型參數：峰值脈沖功率可達數百瓦、數千瓦、數萬瓦（如200W、6600W、30000W）。

·ESD二極管：針對低能量、高電壓的靜電放電，峰值電流較低（如1A~30A）。

典型參數：通過IEC 61000-4-2標準測試（如接觸放電±30kV，空氣放電±30kV）。

三、封裝與布局

·TVS二極管：封裝較大（如SOD-123、SMA、SMB、SMC、DO-218AB、SMTO-218、MINI218、R-6、BPSS等等），需要處理高功率，需注意散熱設計；布局時靠近被保護電路入口（如電源輸入端）。

·ESD二極管：封裝小巧（如SOD-323、SOD-523、SOD-923、SOT-23、DFN0603、DFN1006、DFN1610、DFN2010、），適合高頻信號線，需盡量靠近接口（如USB的D+/D-引腳）；電容值低（如0.3pF~3pF），避免影響高速信號的完整性。

四、鉗位電壓

·TVS二極管：鉗位電壓較高，需確保低于被保護器件的耐壓值。如東沃SMCJ58CA，查閱規格書可知,工作電壓58V，鉗位電壓93.6V。

·ESD二極管：鉗位電壓更低，可精準保護敏感IC的I/O引腳。如東沃DWRU0510D2，查閱規格書可知,工作電壓5V，鉗位電壓16V。

五、典型型號

·TVS二極管常用型號：SMF3.3CA、SMAJ440CA、SMBJ6.5CA、TPSMDJ33CA、SMD8S33CA、SMD8S48CA、TP6.6SMDJ85CA、SM8S24CA、SM8S33CA、SM8S60CA、15KP58CA、SMAK6-058C、SMAK6-066C、SMAK6-076C、SMAK10-058C、SMAK10-066C、SMAK10-076C、KA-058C、KB-430C、KC-240C、KD-066C、KD-200C等等。

·ESD二極管常用型號：LESD8D3.3CAT5G、DW03DLC-B-S、DWUB3311S9、DWNC2F5V1BA-Q、PESDNC2FD5VB、DWC0526NS-Q、DW05DLC-B-S、ESD5411N、RCLAMP0524P、RCLAMP0521T、LESD8D12CT5G、SM712、PESD1CAN、NUP2105L、DW24M2T-B-AT-S、PESD1LIN、DW36M2T-B-AT-S等等。

具體型號參數詳情，詳見東沃電子產品規格書!

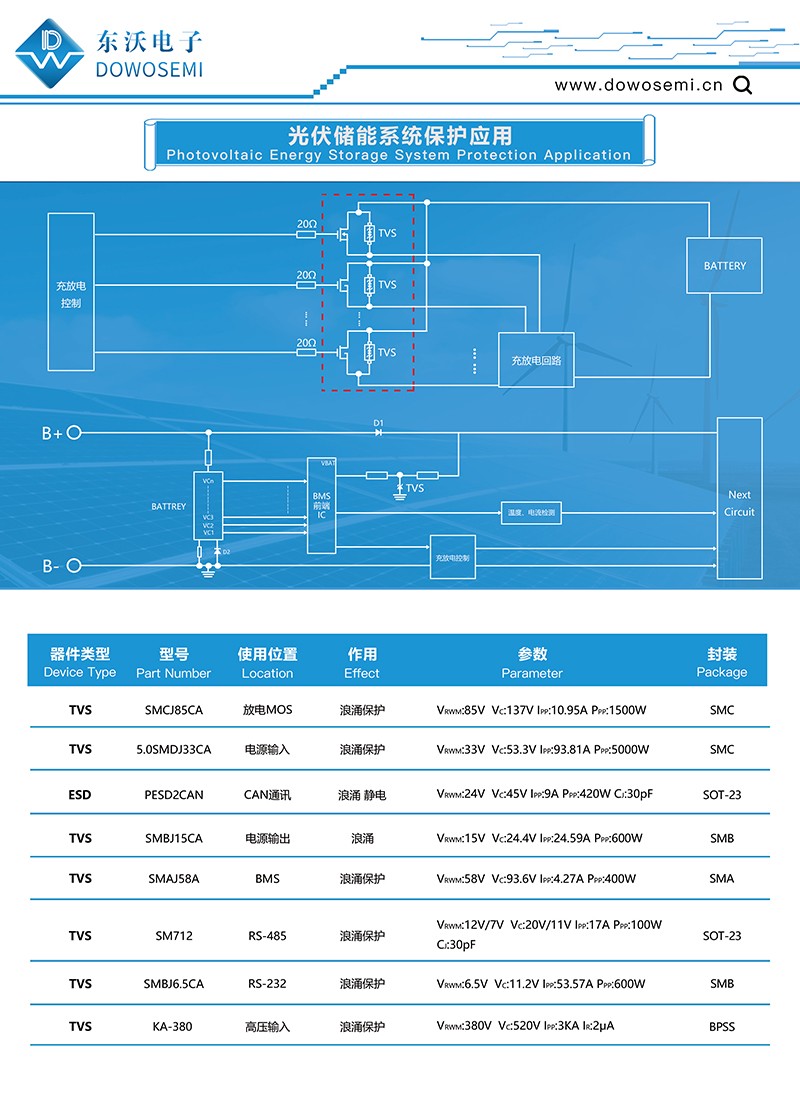

六、TVS、ESD如何選型？

·選TVS的場景：電源線防雷、電機驅動、長距離通信線過壓浪涌防護。

·選ESD的場景：高速接口（USB、HDMI）、觸摸屏、按鍵等易受靜電影響的部位。

·TVS、ESD混合使用的場景：某些場景需同時使用TVS二極管（防浪涌）和ESD二極管（防靜電），如工業設備的RS-485接口。

由此可知，TVS二極管是“重型防護”，應對高能量瞬態，用在電源端口，初級或次級電路中。ESD二極管是“精準防護”，針對高頻、快速的靜電放電，應用在通信端口。兩者互補，需根據具體應用需求選擇，避免誤用導致防護失效。
