TPS5401 器件是一款具有集成高側的 42V、0.5A 降壓穩壓器 MOSFET 的電流模式控制提供簡單的外部補償和靈活的元件 選擇。低紋波脈沖跳躍模式可在輸出時將電源電流降至 116 μA 空載穩壓。使用使能引腳，關斷電源電流降至 1.3 μA 當 Enable 引腳為低電平時。

欠壓鎖定在內部設置為 2.5 V，但可以使用使能來增加 針。輸出電壓啟動斜坡由慢速啟動引腳控制，該引腳也可以 配置用于排序/跟蹤。漏極開路電源良好信號指示輸出在 其標稱電壓的 94% 至 107%。
*附件：tps5401.pdf

寬開關頻率范圍可實現效率和外部組件尺寸 優化。頻率折返和熱關斷可在過載期間保護器件 條件。

TPS5401 采用 10 引腳熱增強型 MSOP PowerPAD 封裝。

特性

• 3.5V 至 42V 輸入電壓范圍
• 200mΩ 高側 MOSFET
• 輕負載時效率高，采用
  脈沖跳躍 Eco 模式?控制方案
• 116μA 工作靜態電流
• 1.3μA 關斷電流
• 100kHz 至 2.5MHz 開關頻率
• 與 External Clock 同步
• 可調慢速啟動/排序
• UV 和 OV 電源就緒輸出
• 可調 UVLO 電壓和滯后
• 0.8V ±3.5% 內部電壓基準
• 采用 PowerPAD 封裝的 MSOP10
• 由 WEBENCH 提供支持
• 應用
  • 12V 和 24V 工業和商業
    低功耗系統
  • 電子儀表

參數

方框圖

一、產品概述

TPS5401 是一款高效率的降壓（Buck）轉換器，專為寬輸入電壓范圍（3.5V 至 42V）和低輸出電流（最高 0.5A）的應用設計。它集成了高側 MOSFET，采用電流模式控制，提供簡單的外部補償和靈活的組件選擇。

二、主要特性

• ?寬輸入電壓范圍?：3.5V 至 42V。
• ?高效率?：輕載時采用脈沖跳躍 Eco-mode? 控制方案提高效率。
• ?低靜態電流?：操作靜態電流為 116μA，關機電流為 1.3μA。
• ?可調開關頻率?：100kHz 至 2.5MHz，支持同步至外部時鐘。
• ?可調慢啟動/跟蹤?：通過 SS/TR 引腳實現。
• ?多種保護功能?：包括欠壓鎖定（UVLO）、過壓保護（OVP）和熱關斷。
• ?小型封裝?：采用 10 引腳 MSOP with PowerPAD? 封裝。

三、電氣特性

• ?輸入電壓范圍?：3.5V 至 42V。
• ?輸出電壓范圍?：可調，最低至 0.8V。
• ?開關頻率范圍?：100kHz 至 2.5MHz。
• ?內部參考電壓?：0.8V（±3.5%）。
• ?熱關斷溫度?：182°C。

四、功能描述

• ?固定頻率 PWM 控制?：采用可調固定頻率的峰值電流模式控制，簡化外部頻率補償設計。
• ?Eco-mode 控制方案?：輕載時自動進入脈沖跳躍模式，減少開關和柵極驅動損耗，提高效率。
• ?慢啟動/跟蹤功能?：通過 SS/TR 引腳實現輸出電壓的緩慢上升或跟蹤，減少浪涌電流。
• ?過壓/欠壓保護?：內置 OVP 和 UVLO 保護，確保轉換器在異常電壓條件下安全工作。
• ?熱關斷?：當結溫超過 182°C 時自動關斷，防止過熱損壞。

五、應用信息

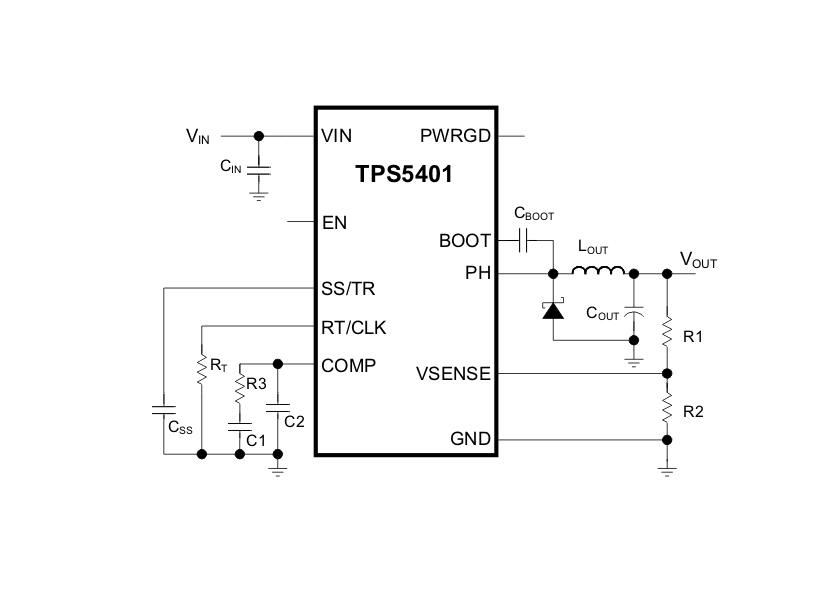

• ?典型應用?：適用于 12V 和 24V 工業及商業低功耗系統，如電子表等。
• ?設計指南?：提供了詳細的設計步驟和組件選擇指南，包括電感、輸出電容、補償網絡等的設計。
• ?布局建議?：強調了布局對性能的重要性，提供了布局指南和示例。

六、封裝與尺寸

• ?封裝類型?：10 引腳 MSOP with PowerPAD?。
• ?封裝尺寸?：3mm × 3mm。

七、文檔支持

• ?相關文檔?：提供了技術文檔、設計資源和軟件工具鏈接。
• ?商標信息?：列出了文檔中的商標信息。
• ?靜電放電警告?：提醒處理集成電路時需注意靜電放電防護。
