TPS54328 是一種自適應導通時間 D-CAP2? 模式 同步降壓轉換器。該TPS54328使系統設計人員能夠完成各種 終端設備電源總線穩壓器，具有成本效益高、元件數量少、待機電流低 溶液。TPS54328 的主控制回路使用 D-CAP2 模式控制，可提供快速 瞬態響應，無需外部補償元件。

自適應導通時間控制支持在較高負載下 PWM 模式之間的無縫轉換 條件和輕負載下的 Eco 模式作。省油模式允許TPS54328保持高 在較輕負載條件下的效率。TPS54328 還具有一個專有電路，可實現 該器件采用兩種低等效串聯電阻 （ESR） 輸出電容器，例如 POSCAP 或 SP-CAP 以及超低 ESR 陶瓷電容器。該器件的工作電壓范圍為 4.5V 至 18V 輸入 （V 在 ).
*附件：tps54328.pdf

輸出電壓可在 0.76 V 至 7 V 范圍內編程。該設備還具有 可調軟啟動時間。TPS54328 采用 8 引腳 DDA 和 10 引腳 DRC 封裝，并且 設計用于在 –40°C 至 85°C 的環境溫度范圍內工作。

特性

• D-CAP2? 模式可實現快速瞬態響應
• 低輸出紋波，并允許使用陶瓷輸出電容器
• 寬輸入電壓范圍：4.5 V 至 18 V
• 輸出電壓范圍：0.76 V 至 7 V
• 針對低占空比應用優化的高效集成 FET
  • 100 mΩ（高側）和 70 mΩ（低側）
• 高效率，關斷時小于 10 μA
• 高初始帶隙參考精度
• 可調軟啟動
• 預偏置軟啟動
• 700kHz 開關頻率 （f 西 南部 )
• 逐周期過流限制
• 自動跳過 Eco 模式?，可在輕負載下實現高效率

參數

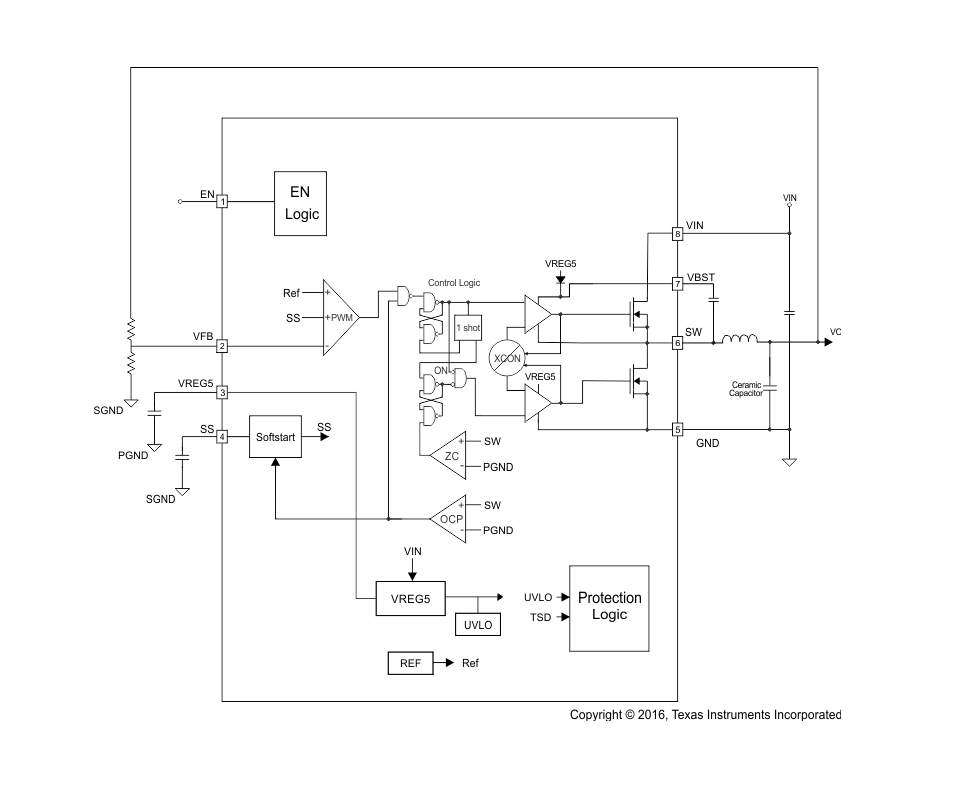

方框圖

1. 產品概述

TPS54328是一款高性能的同步降壓（Buck）DC-DC轉換器，具有4.5V至18V的寬輸入電壓范圍，并提供高達3A的輸出電流。該轉換器采用D-CAP2?模式控制，實現了快速瞬態響應和低輸出紋波，特別適用于低電壓系統的廣泛應用，如數字電視電源、高清藍光播放器、網絡家庭終端和數字機頂盒等。

2. 主要特性

• ?D-CAP2?模式?：提供快速瞬態響應，無需外部補償組件。
• ?寬輸入電壓范圍?：4.5V至18V。
• ?高效率?：輕載時進入Eco-Mode?，提高能效。
• ?低輸出紋波?：支持陶瓷輸出電容。
• ?高集成度?：內置高效FET，優化低占空比應用。
• ?軟啟動功能?：可調軟啟動時間，防止啟動時的電流沖擊。
• ?過流保護?：周期性過流限制，保護轉換器免受損壞。
• ?熱關斷和欠壓鎖定（UVLO）保護?。

3. 功能描述

• ?PWM操作?：采用自適應導通時間脈沖寬度調制（PWM），結合D-CAP2?模式控制，實現偽固定頻率操作。
• ? Eco-Mode? ?：輕載時自動跳過周期，提高能效。
• ?軟啟動和預偏置軟啟動?：確保輸出電壓在啟動時平滑上升，避免預偏置輸出時的電流拉取。
• ?電流保護?：通過監測低側FET開關電壓實現過流保護，防止過載損壞。

4. 應用與實現

• ?輸出電壓設置?：通過外部反饋電阻分壓器調整輸出電壓。
• ?輸出濾波器設計?：推薦使用LC濾波器，具體電感和電容值需根據輸出電壓和紋波要求選擇。
• ?布局指南?：強調輸入開關電流環路的最小化，SW節點應盡量小且短，以減少寄生電容和電感，同時降低輻射發射。

5. 電氣特性

• ?輸入電壓范圍?：4.5V至18V。
• ?輸出電壓范圍?：0.76V至7V可調。
• ?開關頻率?：700kHz。
• ?熱特性?：具有熱關斷和UVLO保護功能，確保器件在異常條件下安全工作。

6. 封裝與訂購信息

• ?封裝類型?：提供8引腳DDA（HSOP）和10引腳DRC（VSON）兩種封裝選項。
• ?訂購信息?：包括不同的封裝選項、批量和RoHS合規性信息。

7. 注意事項

• ?靜電放電（ESD）保護?：器件具有有限的ESD保護能力，處理時需采取防靜電措施。
• ?設計驗證?：用戶需自行驗證和測試設計實施，以確保系統功能性。
