TPS54618 器件是一款功能齊全的 6V、6A、同步降壓電流模式轉換器，具有兩個集成 MOSFET。

該 TPS54618 通過集成 MOSFET、實施電流模式控制以減少外部元件數量、通過實現高達 2MHz 的開關頻率來減小電感器尺寸，并通過小型 3mm × 3mm 熱增強型 WQFN 封裝最大限度地減少 IC 占用空間，從而實現小型設計。
*附件：tps54618.pdf

TPS54618 可在整個溫度范圍內提供精確的 ±1% 電壓基準 （VREF），從而為各種負載提供精確調節。

通過集成的
12mΩ MOSFET 和 515μA 典型電源電流，效率最大化。使用使能引腳，進入關斷模式，關斷電源電流降至 5.5μA。

欠壓鎖定在內部設置為 2.6 V，但可以通過在使能引腳上使用電阻網絡對閾值進行編程來提高。輸出電壓啟動斜坡由 slow-start 引腳控制。漏極開路電源就緒信號指示輸出在其標稱電壓的 93% 至 107% 范圍內。

頻率折返和熱關斷可在過流情況下保護器件。

特性

• 兩個 12mΩ（典型值）MOSFET，可在 6A 負載下實現高效率
• 300kHz 至 2MHz 開關頻率
• 0.8V ±1% 電壓基準，整個溫度范圍（–40°C 至 +150°C）
• 與外部時鐘同步
• 可調慢啟動和排序
• UV 和 OV 電源就緒輸出
• –40°C 至 150°C 工作結溫范圍
• 耐熱增強型 3 mm × 3 mm、16 引腳 WQFN 封裝
• 與 TPS54418 引腳兼容

參數

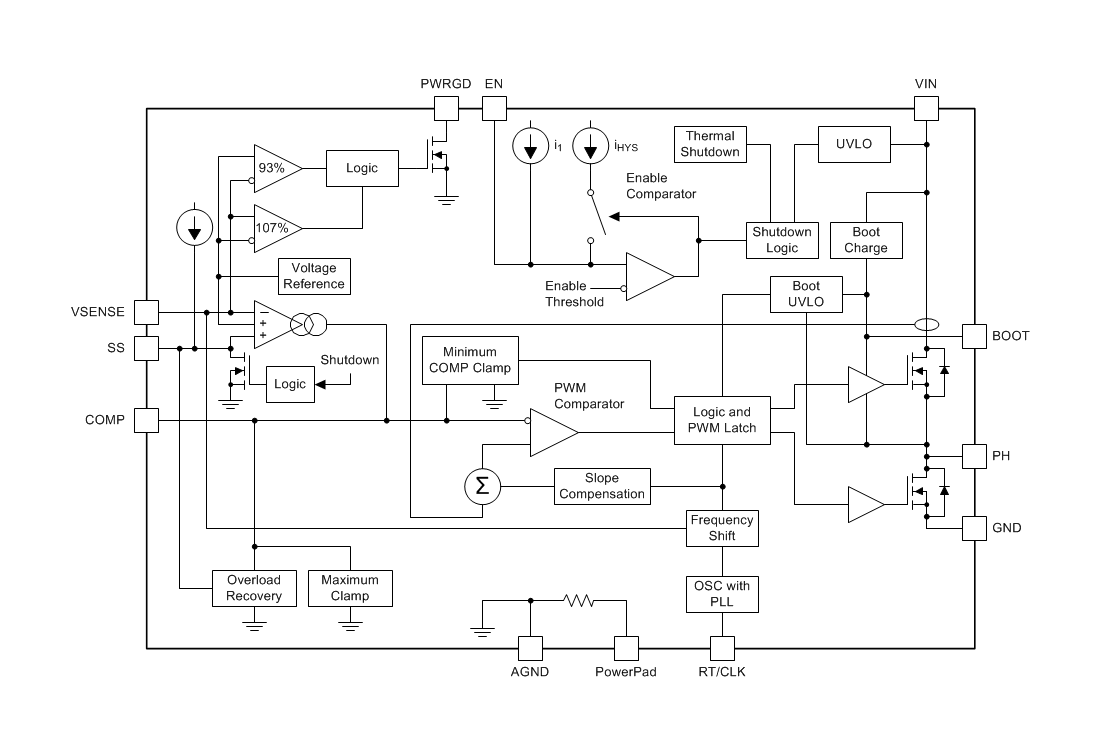

方框圖

1. 產品概述

TPS54618是一款高效率、同步降壓（Buck）DC-DC轉換器，專為低電壓、高密度電源系統設計。它集成了兩個12mΩ（典型值）的MOSFET，支持高達6A的負載電流，并可在2.95V至6V的輸入電壓范圍內工作。該轉換器采用電流模式控制，提供精確的電壓調節和快速瞬態響應。

2. 主要特性

• ?高集成度?：內置兩個MOSFET，減少外部組件數量。
• ?寬輸入電壓范圍?：支持2.95V至6V的輸入電壓。
• ?高負載能力?：連續輸出電流高達6A。
• ?高效率?：通過集成低阻MOSFET和優化的控制策略實現高效率。
• ?靈活的開關頻率?：開關頻率可調，范圍為300kHz至2MHz，支持小型化設計。
• ?多種保護功能?：包括過壓保護、欠壓鎖定、過流保護、熱關斷等。
• ?同步整流?：提高轉換效率，減少損耗。
• ?可調整軟啟動?：通過外部電容設置軟啟動時間，減少啟動時的電流沖擊。

3. 功能描述

• ?電流模式控制?：實現快速瞬態響應和穩定的輸出電壓。
• ?固定頻率PWM控制?：結合內部PLL，可同步至外部時鐘。
• ?Bootstrap電壓?：內置Bootstrap電路，簡化設計并提高效率。
• ?誤差放大器?：采用跨導放大器，提供精確的電壓調節。
• ?精確的電壓參考?：內部0.8V電壓參考，溫度穩定性好。
• ?多種工作模式?：包括正常模式、軟啟動模式、過流保護模式等。

4. 應用領域

• ?低電壓、高密度電源系統?：如高性能DSP、FPGA、ASIC和微處理器的點載調節。
• ?寬帶、網絡和光通信基礎設施?：提供穩定、高效的電源支持。

5. 設計指南

• ?輸出電壓設置?：通過外部反饋電阻分壓器設置輸出電壓。
• ?輸出電感選擇?：根據負載電流和紋波要求選擇合適的電感值。
• ?輸出電容選擇?：推薦使用陶瓷電容，以減小ESR并提高穩定性。
• ?布局與接地?：強調良好的布局和接地設計，以減少噪聲和干擾。

6. 封裝與訂購信息

• ?封裝類型?：采用16引腳WQFN封裝，熱增強型，尺寸為3mm×3mm。
• ?訂購信息?：提供多種封裝選項和批量選擇，滿足不同的應用需求。

7. 注意事項

• ?靜電放電保護?：處理時需采取防靜電措施，避免損壞器件。
• ?熱設計?：在高負載條件下，需考慮散熱設計以防止過熱。
• ?設計驗證?：用戶需自行驗證和測試設計實施，以確保滿足系統要求。

TPS54618以其高性能、高效率和靈活的設計特性，成為低電壓、高密度電源系統的理想選擇。
