Texas Instruments LM51770四開關降壓/升壓控制器數據手冊

科技觀察員 ? 2025-07-11 09:50 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

Texas Instruments LM51770四開關降壓/升壓控制器如果輸入電壓高于、等于或低于調整輸出電壓,則可提供穩定的輸出電壓。該控制器具有3.5V至78V的寬輸入范圍、3.3V至78V的輸出電壓范圍、3μA的低關斷IQ以及60μA的低工作I Q。 在省電模式下,LM51770控制器可在整個輸出電流范圍內支持高達95%的效率。在降壓、升壓和降壓-升壓操作期間固定開關頻率。LM51770控制器包括外部時鐘同步、用于PWM或模擬輸入信號的動態輸出電壓跟蹤,以及兩個具有自動選擇功能的集成高壓電源LDO。典型應用包括工業PC、醫療PSU、以太網供電、太陽能和非隔離式直流/直流電源。

數據手冊:*附件:Texas Instruments LM51770四開關降壓-升壓控制器數據手冊.pdf

LM51770控制器集成了一個可選的集成平均電流監控器,可監控或限制輸入/輸出電流。保護特性包括可調欠壓、斷續模式過流和短路保護。LM51770控制器采用9.7mmx4.4mm DCP038封裝。

特性

  • 寬輸入電壓范圍:3.5V至78V(絕對最大值為85V),V~(BIAS)~ >3.5V時,最小值為2.8V
  • 輸出電壓:3.3V至78V
  • 低關斷I Q :3μA
  • 低工作IQ :60μA
  • 反向電流限制精度為3%,可實現精確充電電流
  • 平均輸入和輸出電流監控器或限制器
  • 動態輸出電壓跟蹤,用于PWM或模擬輸入信號
  • 可選擇節能模式(PSM),以提高輕負載效率
  • 兩個集成高壓電源LDO,可自動選擇
  • 在所有工作模式(升壓、降壓-升壓和降壓)下具有固定頻率:
    • 可選擇強制PWM模式
    • 切換高達1.8MHz,適用于小型解決方案和元件尺寸
    • 外部時鐘同步
  • 擴頻操作可選
  • 可調欠壓保護
  • 斷續模式過流和短路保護

應用

  • 非隔離式直流/直流電源(商用直流/直流、遠程無線電單元和電機驅動控制)
  • 備用電源系統(電池備用和消防安全)
  • 工業計算機/單板計算機
  • 醫用PSU(氧氣集中器)
  • 以太網供電(路由器)
  • 太陽能(太陽能充電控制器)

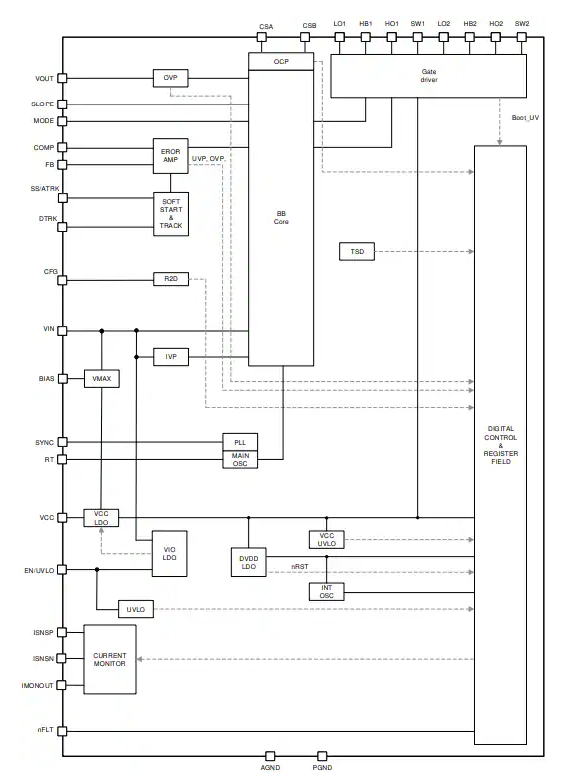

功能框圖

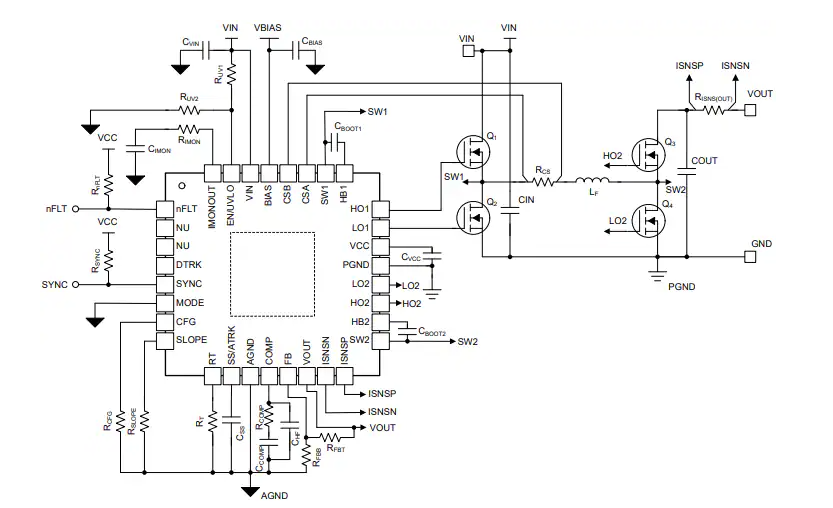

簡化示意圖
