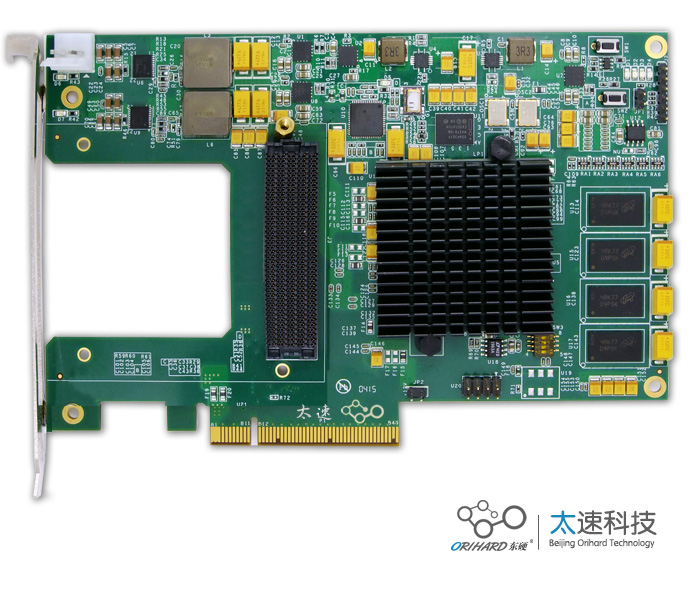

一、板卡概述
本板卡基于 FPGA JFM7K325T芯片,pin_to_pin兼容FPGAXC7K410T-2FFG900,支持PCIeX8、64bitDDR3容量2GByte,HPC的FMC連接器,板卡支持各種接口輸入,軟件支持windows,Linux驅動。
二、功能和技術指標:
板卡功能
參數內容
主處理器
FPGA JFM7K325T芯片
板卡標準
PCIEXPRESSCARDREV.1.1
電氣規范
支持1路PCIeX8/X4支持PCIExpressV1.1V2.0標準
FMC接口
FMC ANSI/VITA57.1–2008,ASP-134486-01
HPC中LA,HA,HB全部接口和DP0~DP78路高速接口
板載緩存
1路64bitDDR3,容量2GByte
加載Flash
128Mbit@PC28F128MAP30
高速接口
PCIeX8
低速接口
8路LVTTLIO
板卡尺寸
板卡重量
(含散熱片)
板卡供電
+12V@3A
板卡功耗
36W
工作溫度
Industrial -20℃到+65℃
三、接口測試軟件:
板卡功能
參數內容
主處理器
FPGAJFM7K325T
軟件版本
ISE14.7
編程語言
板卡接口測試程序
DDR測試、PCIeIO模式測試,GPIO測試程序
板卡接口應用程序
PCIeV2.0XDMA測試FPGA程序,
Windows7,Linux驅動程序
板載FMC測試程序
根據子卡型號提供對應的測試接口程序
四、應用領域
數據采集IO卡,軟件無線電處理平臺
