LM8801 降壓直流/直流轉換器經過優化，可由單節鋰離子電池和 2.3V 至 5.5V 的輸入電壓軌為超低電壓電路供電。它在整個輸入電壓范圍內提供高達 600 mA 的負載電流。

LM8801 具有一個模式控制引腳，允許用戶在整個負載范圍內選擇連續 PWM作，或者一個自動 PFM-PWM 模式，該模式可根據負載自動更改模式。在 PWM 模式下，該器件以 6 MHz（典型值）的固定頻率運行。在自動 PFM-PWM 模式下，滯后 PFM 通過減少輕負載和系統待機期間的靜態電流來延長電池壽命。

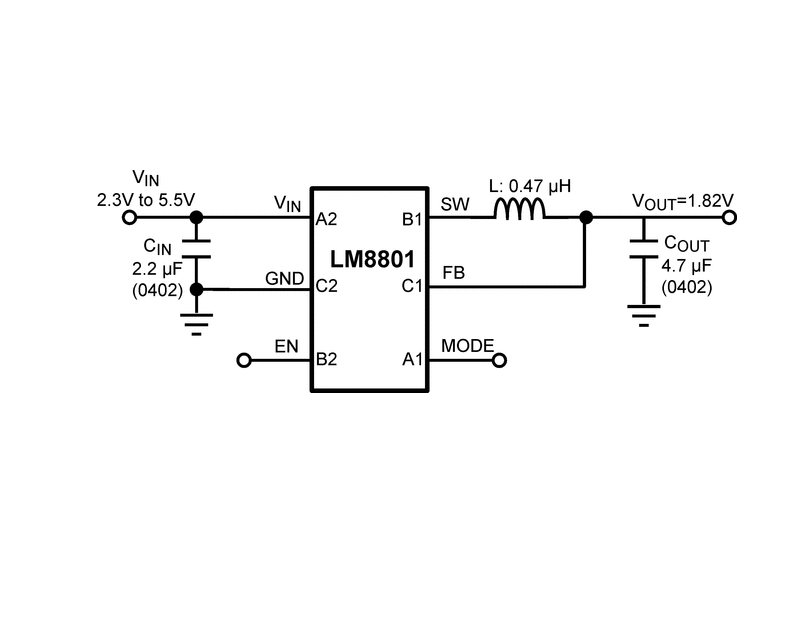

LM8801 采用 6 凸點 DSBGA 封裝。只需要三個緊湊的外部表面貼裝元件，一個電感器和兩個電容器。
*附件：lm8801.pdf

特性

• 在 6 MHz 工作頻率下效率超過 90%
• 600 mA 最大負載能力
• 6 MHz PWM 固定開關頻率（典型值）
• PFM 模式下的靜態電流為 27 μA（典型值）
• 寬輸入電壓范圍：2.3V 至 5.5V
• V 外 = 1.0V 至 2.9V，步長為 50 mV
• ±1.5% DC 輸出電壓精度（整個溫度范圍內）
• 一流的負載瞬態響應
• PFM 模式下的低輸出紋波
• 自動 PFM/PWM 模式切換
• 電流過載和熱關斷保護
• 內部軟啟動
• 6 焊球 DSBGA 封裝
  • （1.065 x 1.265、0.6 mm 或 0.25 mm 高）
• 總解決方案尺寸 < 7mm ^2^ （與 0402 電容器配合使用）
• UVLO （紫外線鎖定）

參數

方框圖

1. 產品概述

LM8801是一款高精度、高效率的同步降壓（Buck）DC-DC轉換器，專為移動應用設計。它提供高達600mA的負載能力，支持2.3V至5.5V的寬輸入電壓范圍，并具有自動PFM/PWM模式切換功能，以優化電池壽命和系統效率。

2. 主要特性

• ?高效率?：在6MHz PWM模式下，效率超過90%。
• ?寬輸入電壓范圍?：支持2.3V至5.5V的輸入電壓。
• ?高精度輸出?：輸出電壓精度達±1.5%。
• ?自動PFM/PWM模式切換?：根據負載需求自動切換模式，降低輕載時的功耗。
• ?低靜態電流?：PFM模式下典型靜態電流為27μA。
• ?快速負載瞬態響應?：提供卓越的負載瞬態性能。
• ?小封裝?：采用6-bump DSBGA封裝，尺寸小于7mm2。

3. 功能描述

• ?同步整流?：使用內部NFET作為同步整流器，提高轉換效率。
• ?軟啟動?：內置軟啟動電路，限制啟動時的浪涌電流。
• ? 欠壓鎖定（UVLO） ?：防止在輸入電壓過低時啟動轉換器，保護電池和設備。
• ?過流保護?：內置過流保護電路，防止因過載而損壞器件。
• ?熱關斷?：內置熱關斷功能，防止結溫過高導致器件損壞。

4. 應用領域

• ?移動電話?
• ?MP3播放器?
• ?PDA和掌上電腦?
• ?便攜式硬盤驅動器?
• ?無線局域網設備?

5. 設計指南

• ?輸出電壓設置?：通過外部電阻分壓器設置所需的輸出電壓，步長為50mV。
• ?電感選擇?：根據負載電流和輸出電壓選擇合適的電感值，確保電感不飽和且電流紋波在可接受范圍內。
• ?輸入和輸出電容?：推薦使用陶瓷電容，以減小ESR并提高電源穩定性。
• ?布局考慮?：輸入電容應盡可能靠近VIN引腳，輸出電容應盡可能靠近SW引腳，以減少噪聲和干擾。

6. 封裝與訂購信息

• ?封裝類型?：6-bump DSBGA封裝（可選0.4mm或0.25mm高度）。
• ?訂購信息?：提供多種輸出電壓選項，具體請參考數據手冊中的訂購信息部分。

7. 注意事項

• ?熱設計?：在高負載條件下，需考慮散熱設計，以防止結溫過高。
• ?輸入電壓監控?：確保輸入電壓在規格范圍內，以避免UVLO觸發導致轉換器關閉。
• ?穩定性驗證?：在設計完成后，需進行穩定性驗證，確保系統在各種負載條件下均能穩定工作。
