TPS6212x 器件是一款經過優化的高效同步降壓直流/直流轉換器 適用于低功耗應用。該器件支持高達 75mA 的輸出電流，并允許使用 微型外部電感器和電容器。

2 V 至 15 V 的寬工作輸入電壓范圍支持能量收集、電池 供電以及 9V 或 12V 線路供電應用。

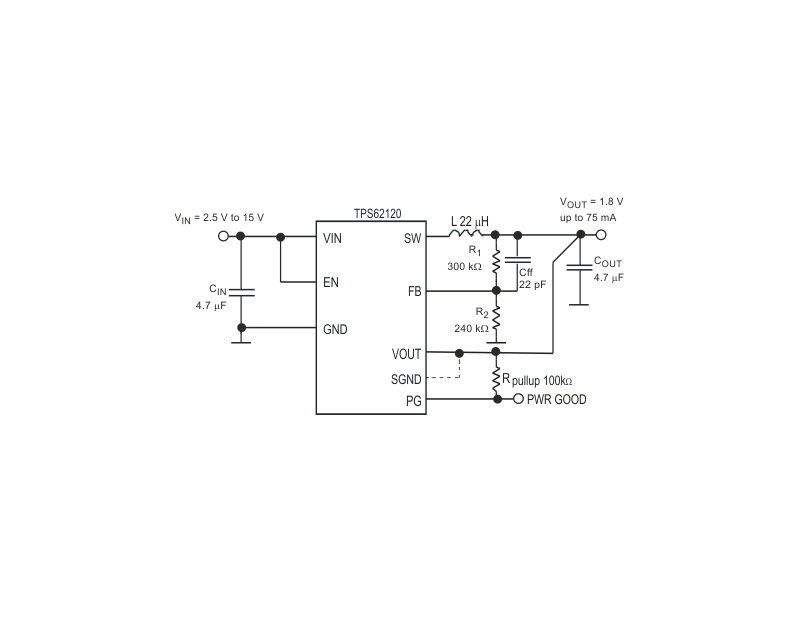

*附件：tps62120.pdf

憑借其先進的遲滯控制方案，該轉換器提供省電模式 操作。在輕負載時，轉換器以脈沖頻率調制 （PFM） 模式運行， 在較高負載電流下，在脈寬調制 （PWM） 模式下自動轉換。功率 Save 模式可在整個負載電流范圍內保持高效率。滯后控制 方案針對 PFM 模式下的低輸出紋波電壓進行了優化，以便將輸出噪聲降低到 最低。在 PFM 模式作下，該器件僅消耗來自 VIN 的 10μA 靜態電流。

在關斷模式下，設備處于關閉狀態。

TPS62120 中提供了一個開漏電源良好輸出，并指示一旦 輸出電壓處于調節狀態。

TPS62120 具有一個額外的 SGND 引腳，在關斷模式下連接到 GND。 此輸出可用于對輸出電容器放電。

TPS6212x 可在 –40°C 至 85°C 的自由空氣溫度范圍內工作。 The TPS62120 采用小型 8 引腳 SOT-23 封裝，TPS62122采用 2 mm × 2 mm 6 引腳 DFN 封裝 包。

特性

• 寬輸入電壓范圍：2 V 至 15 V
• 效率高達 96%
• 具有 11μA 靜態電流的省電模式
• 輸出電流 75 mA
• 輸出電壓范圍：1.2 V 至 5.5 V
• 高達 800kHz 的開關頻率
• 同步轉換器，無外部整流器
• 低輸出紋波電壓
• 100% 占空比，實現最低壓差
• 小型 SOT 8 引腳 （TPS62120） 和 2mm × 2mm
  DFN 6 引腳 （TPS62122） 封裝
• 內部軟啟動
• 電源良好開漏輸出 （TPS62120）
• 用于輸出放電
  的開漏輸出 （TPS62120）
• 2.5V 上升和 1.85V 下降 UVLO 閾值

參數

方框圖

1. 產品概述

TPS62120是一款高效的同步降壓（Buck）DC-DC轉換器，專為低功率應用設計。它支持寬輸入電壓范圍（2V至15V），并具有高達96%的轉換效率。該轉換器適用于能量收集、電池供電以及9V或12V線路供電的應用場景。

2. 主要特性

• ?寬輸入電壓范圍?：2V至15V，支持多種電源輸入。
• ?高效率?：最高可達96%，降低功耗。
• ?低靜態電流?：在PFM模式下僅為11μA，延長電池壽命。
• ?小尺寸封裝?：提供SOT-23（8引腳）和DFN（6引腳）兩種封裝選項，節省空間。
• ?低輸出紋波電壓?：優化的滯后控制方案，減少輸出噪聲。
• ?電源良好輸出?：TPS62120具有開漏電源良好輸出，指示輸出電壓是否穩定。
• ?輸出放電功能?：額外的SGND引腳，在關機模式下可用于放電輸出電容器。

3. 應用領域

• ?低功耗RF應用?
• ?超低功耗微處理器?
• ?能量收集?
• ?工業測量?

4. 功能描述

• ?滯后控制?：采用獨特的滯后PFM/PWM控制器方案，實現高達800kHz的開關頻率和優異的瞬態響應。
• ?自動模式切換?：在高負載時以PWM模式工作，在輕負載時自動切換到PFM模式，以保持高效率。
• ?軟啟動?：內置軟啟動電路，限制啟動時的浪涌電流，保護電源。
• ?熱關斷?：具有熱關斷保護功能，防止芯片過熱損壞。
• ?短路保護?：集成高側MOSFET開關電流限制，防止短路損壞。

5. 設計指南

• ?輸出電壓設置?：通過調整反饋分壓器的電阻值來設置所需的輸出電壓。
• ?電感選擇?：根據負載電流和期望的輸出紋波選擇合適的電感值。
• ?輸出電容選擇?：推薦使用低ESR的陶瓷電容器，以減小輸出紋波。
• ?布局建議?：提供布局指南，包括關鍵元件的放置和走線建議，以優化性能。

6. 封裝與訂購信息

• ?封裝類型?：SOT-23（8引腳）和DFN（6引腳）兩種封裝選項。
• ?訂購信息?：具體訂購信息請參考數據手冊或TI官方網站。

7. 文檔與支持

• ?數據手冊?：提供詳細的技術規格、應用信息和設計指南。
• ?社區資源?：鏈接到TI的E2E?在線社區，方便工程師交流和解決問題。
