在移動設備多元化的當下，用戶對充電體驗的需求日益提升：充電設備既要小巧便捷，又要功率強勁，充電速度快，更要能同時高效地為多個設備充電。晶豐明源與易沖半導體聯合推出的BP83223電源芯片搭配CP8850/CPS8860協議芯片的多口快充解決方案，以高功率、高集成度及多協議支持，實現手機、平臺、電腦等多設備的快充體驗。

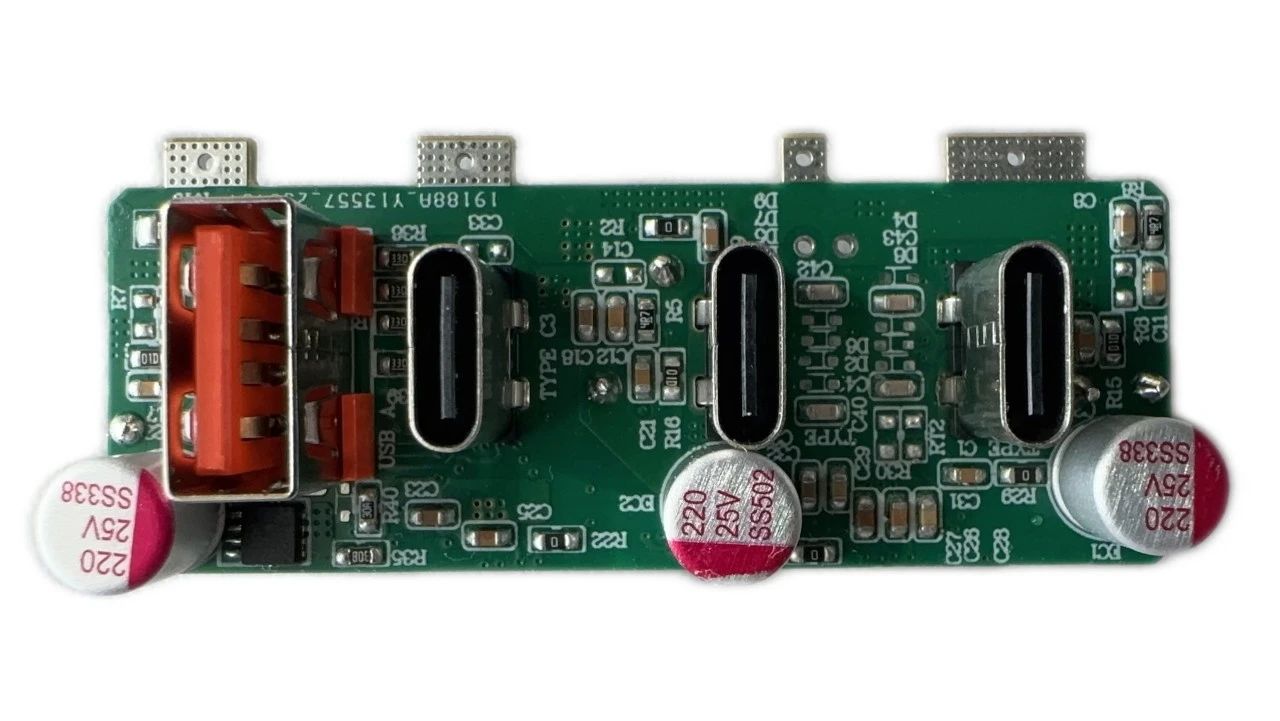

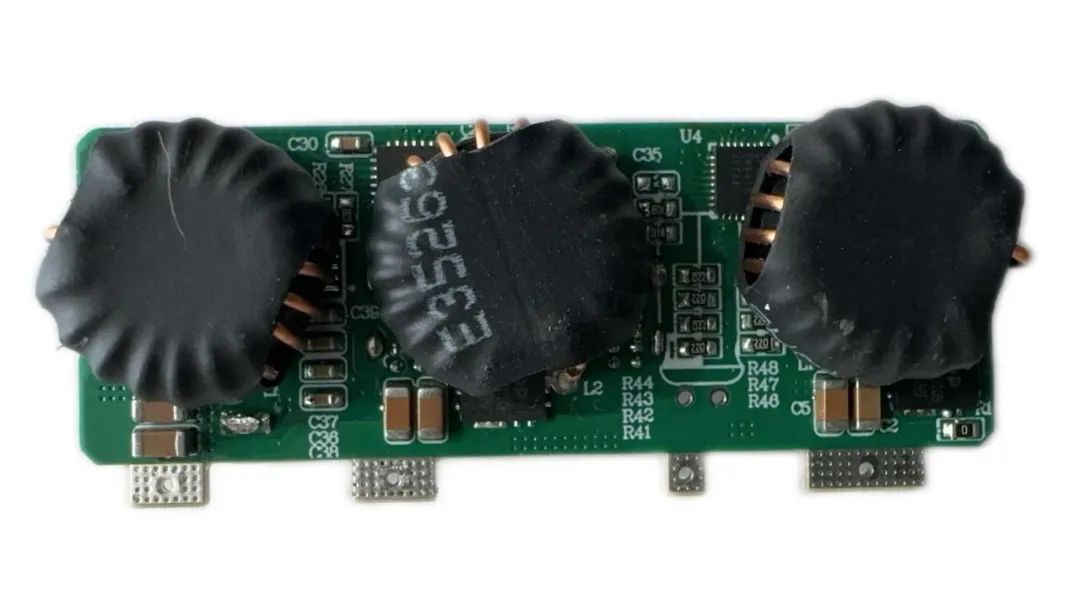

圖1. 方案DEMO板

高集成電源芯片 BP83223

BP83223是晶豐明源推出的一款高集成的單級功率因數恒壓輸出控制器，內部集成700V高耐壓GaN功率管、高壓啟動電路和輸入電壓采樣電路，具備增強的PF控制算法，僅使用精簡的外圍器件，就可以實現高精度恒壓輸出、高功率因數和低電流諧波，廣泛應用在電源適配器、大功率AC/DC多口快充和其他輔助電源中。

采用BCM/DCM斷續導通模式，優化EMI性能。BP83223 采用 BCM/DCM(斷續導通模式)固定導通時間控制，具備優異的低電流諧波特性，輕松滿足最新的 GB 17625.1 及 IEC 61000-3-2 標準要求，同時有效優化EMI性能。

自研ESOP-10封裝，具備良好散熱性能。集成導阻低至 115mΩ 的增強型氮化鎵(GaN)功率開關管，結合公司自研的 ESOP10 封裝，具備較好的散熱性能，滿足MSL-3潮敏等級，顯著提升系統效率并大幅降低整體成本。

圖2. ESOP10封裝

集成全面的保護功能，安全可靠。芯片內置多重保護機制，包括逐周期限流OCP、輸出短路保護SCP、輸出過壓保護OVP、次級整流管短路保護、過載保護OLP、VCC 過壓/欠壓保護、輸入欠壓保護Brown-out以及過溫保護OTP等，確保系統安全可靠。

低噪音，整機系統待機功耗低。整機系統待機功耗可低至 <150mW，具有優異的線性調整率和負載調整率，完美契合市場對低能耗日益增長的需求，成為顯著的差異化優勢。BP83223可大幅減少音頻噪聲，解決困擾終端用戶的“滋滋”聲(音頻噪聲)問題，為飽受此困擾的客戶提供高效解決方案。

采用頻率折返技術，實現更高效率。BP83223 采用了頻率折返控制技術，系統在較大負載時工作于 BCM 模式，隨著負載減小進入 DCM 模式，同時降低開關頻率，有利于提高輕載效率。準諧振工作模式下(BCM 和 DCM)，在谷底開通功率管，可實現更高的效率和較優的 EMI 性能。

高效協議芯片 CPS8860

CPS8860是一款高度集成的雙端口快充協議源控制器，專為供電端控制器設計。它不僅是業內首款支持雙端口PD3.1 EPR(Extended Power Range)140W 標準的芯片，更擁有卓越的協議兼容性、實時功率分配與Power Share功能。它可以管理對應的DCDC-Buck，并全面支持 PD3.1(含 PPS & VCONN)、QC2.0/3.0、UFCS、SCP、AFC、Apple Mode 等主流快充協議，適配智能手機、平板、耳機、筆記本等電子設備。

智能功率分配，高效輸出

CPS8860擁有一路OPTO環路控制和兩路FB1/FB2環路控制，分別控制AC-DC功率轉換和兩路Buck功率轉換，實現高精度恒壓恒流輸出，滿足UFCS協議嚴苛要求。

當設備插入任意Type-C端口時，單端口輸出能力至少60W(20V/3A);當雙Type-C口同時工作時，根據功率需求與溫升狀態進行實時的功率分配。若單個設備需要超過60W的功率時，CPS8860可通過Power Share功能，開啟額外一組N-MOSFET，將兩個端口的功率輸出并聯，實現最高140W(28V/5A)超功率輸出。

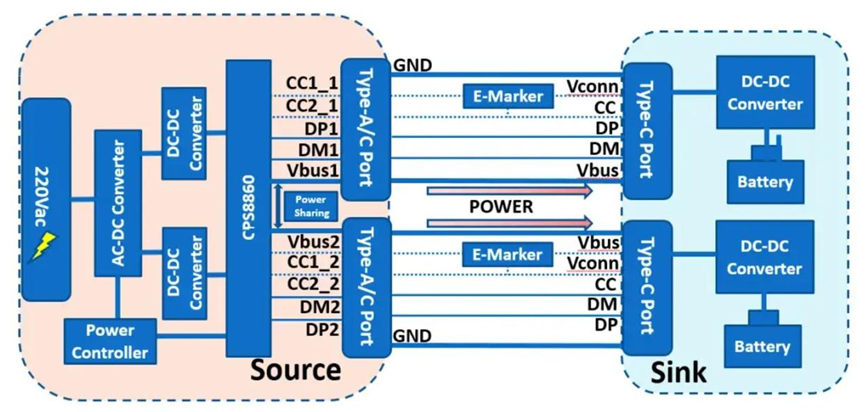

圖3. PD3.1雙C口方案示意框圖

集成化安全保護，使用安心

CPS8860 內置溫度傳感器，能夠實時監測充電過程中的溫度變化。同時，芯片內部搭載兩個 VCONN開關，用于 E-Marker 芯片檢測，提升了充電的安全性和可靠性。此外，芯片提供四個可編程的GPIO端口和三種可編程放電電流功能，支持快速泄放輸出電容能量，有效提升設計的靈活性和安全性。

采用晶豐明源x易沖半導體BP83223 + CPS8860的快充方案，不僅提供了強大的140W PD3.1 EPR功率支持和雙端口實時功率分配、Power Share等智能功率管理能力，更致力于通過高度集成的設計，幫助客戶打造出性能卓越、安全可控和用戶體驗出色的快充產品。
