TPS54521是一款功能齊全的17V、5A同步降壓轉換器，是 通過高效率和集成高側和低側 MOSFET 針對小型設計進行了優化。 通過電流模式控制進一步節省空間，從而減少元件數量，以及 通過選擇高開關頻率，減少電感器的占用空間。

輸出電壓啟動斜坡由 SS/TR 引腳控制，允許以 要么是獨立電源，要么是在跟蹤情況下。電源排序也可以通過以下方式實現 正確配置 Enable 和 Open Drain Power Good 引腳。
*附件：tps54521.pdf

高側 FET 上的逐周期電流限制可保護器件處于過載狀態 情況，并通過防止電流失控的低側拉電流限制得到增強。 如果過流情況持續的時間超過 預設時間。當芯片溫度超過熱關斷時，熱關斷功能會禁用該器件 溫度。TPS54521 采用 14 引腳、3.5mm × 3.5mm QFN 封裝，具有散熱增強型 包。

特性

• 集成 57mΩ / 50mΩ MOSFET
• 分離電源軌：1.6V 至 17V（PVIN）
• 200kHz 至 900kHz 開關頻率
• 與 External Clock 同步
• 0.8V 電壓基準
• 2μA 低停機靜態電流
• 打嗝過流保護
• 單調啟動至預偏置輸出
• –40°C 至 125°C
  工作結溫范圍
• 與 TPS54620 引腳對引腳兼容
• 可調慢速啟動 / 電源排序
• 用于欠壓和
  過壓監控的電源良好輸出
• 可調輸入欠壓鎖定
• 由 SwitcherPro Software Tool 提供支持
• 應用
  • 平板數字電視
  • 機頂盒、個人錄像機
  • 網絡書籍
  • 來自 12 V 總線的高密度 3.3V/5V 配電

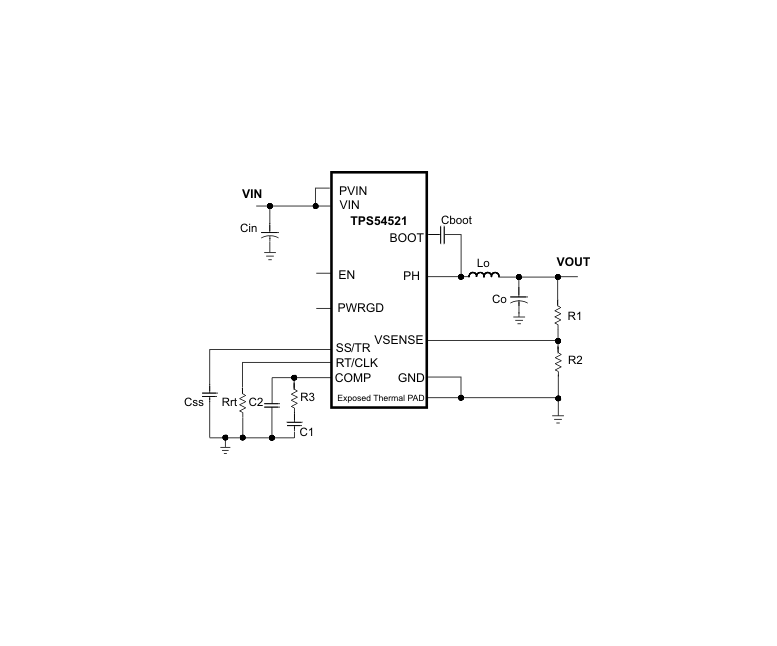

參數

方框圖

1. 產品概述

TPS54521是一款高性能、同步降壓DC-DC轉換器，專為小型化設計和高效率應用而優化。該轉換器支持4.5V至17V的寬輸入電壓范圍，提供高達5A的輸出電流，并集成高側和低側MOSFET，進一步減少外部組件數量和解決方案尺寸。

2. 主要特性

• ?寬輸入電壓范圍?：4.5V至17V，支持多種電源輸入。
• ?高效率?：集成MOSFET和電流模式控制，提高轉換效率。
• ?高輸出電流?：最大輸出電流可達5A，滿足高功率需求。
• ?可調開關頻率?：支持200kHz至900kHz的開關頻率，可根據應用需求優化效率和尺寸。
• ?同步整流?：減少損耗，提高效率。
• ?功率好輸出?：用于欠壓和過壓監測，確保輸出電壓穩定。
• ?慢啟動功能?：限制啟動時的浪涌電流，保護負載。
• ?熱關斷和過流保護?：增強系統的可靠性和安全性。

3. 應用領域

• 數字電視和平板顯示器
• 機頂盒和個人視頻錄像機
• 筆記本電腦
• 高密度3.3V/5V電源分配

4. 功能描述

• ?固定頻率PWM控制?：實現穩定的輸出電壓和電流調節。
• ?電流模式控制?：加快瞬態響應速度，減少外部頻率補償組件。
• ? 輸入欠壓鎖定（UVLO） ?：保護轉換器免受低輸入電壓的損害。
• ? 輸出過壓保護（OVP） ?：防止輸出電壓過高，保護負載。
• ?過流保護?：通過周期限流和打嗝模式（hiccup mode）防止過流損壞。

5. 設計指南

• ?輸出電壓調整?：通過外部電阻分壓器設置輸出電壓，提供詳細的電阻計算公式。
• ?電感選擇?：根據輸出電流和紋波要求選擇合適的電感值。
• ?電容選擇?：包括輸入電容、輸出電容和補償電容的選擇指南，確保系統穩定性和紋波要求。
• ?PCB布局?：提供布局示例和關鍵信號路徑的布局建議，優化系統性能。

6. 封裝與訂購信息

• ?封裝類型?：14引腳、3.5mm×3.5mm QFN封裝，熱增強型。
• ?訂購信息?：具體訂購信息請參考數據手冊或TI官方網站。

7. 文檔與支持

• ?數據手冊?：提供詳細的技術規格、應用信息和設計指南。
• ?SwitcherPro?軟件工具?：支持轉換器的設計和仿真，簡化設計流程。
• ?社區資源?：鏈接到TI的E2E?在線社區，方便工程師交流和解決問題。

8. 安全與合規

• ?絕對最大額定值?：明確列出器件在工作時應避免超過的電氣和溫度條件。
• ?熱信息?：提供熱阻等熱特性參數，幫助設計有效的熱管理方案。
• ?靜電放電（ESD）保護?：提供有限的內置ESD保護，建議在存儲或處理時采取適當的防靜電措施。
