目錄
1 案例說明
2 VFBOX網關工作原理
3 測試數采儀的串口數據
4 配置網關采集212設備數據
5 網關寫數據到MYSQL數據庫
6 安裝MYSQL數據庫
7 案例總結

1 案例說明

數采儀通過串口輸出環保212的數據，網關通過串口采集數采儀的數據。
網關把采集的數據寫到MySQL數據庫。

2 VFBOX網關工作原理
VFBOX網關是協議轉換網關，是把一種協議轉換成另外一種協議。網關可以采集西門子，歐姆龍，三菱，AB PLC，DLT645，DLT698電表，modbus rtu tcp，環保的HJ212協議，opc ua和opc da，電力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT現場總線協議，bacnet，MQTT，mysql，sqlserver數據庫。不同型號的網關支持不同的協議，具體支持的協議參考網關側面標簽上的型號。依托500多種型號的網關產品，可以實現多種不同協議之間的互聯互通。

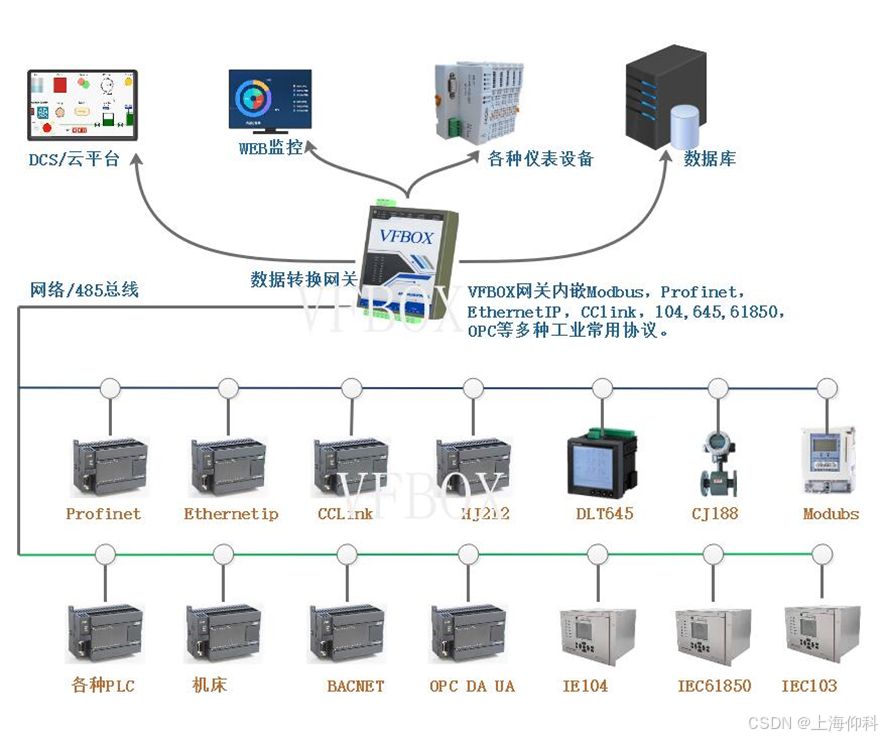

網關連接在不同協議的設備之間，就像一個“翻譯”，把一種設備支持的協議，轉換成另一種設備支持的協議，從而實現兩個不同協議的設備之間的數據交換。工作架構如下：
在這里插入圖片描述

3 測試數采儀的串口數據

測試數采儀的串口有數據輸出，并且需要知道輸出的數據內容。
把數采儀的串口（232或者485）通過“串口轉usb線”接到電腦上。“串口轉usb線”可以在淘寶上采購。

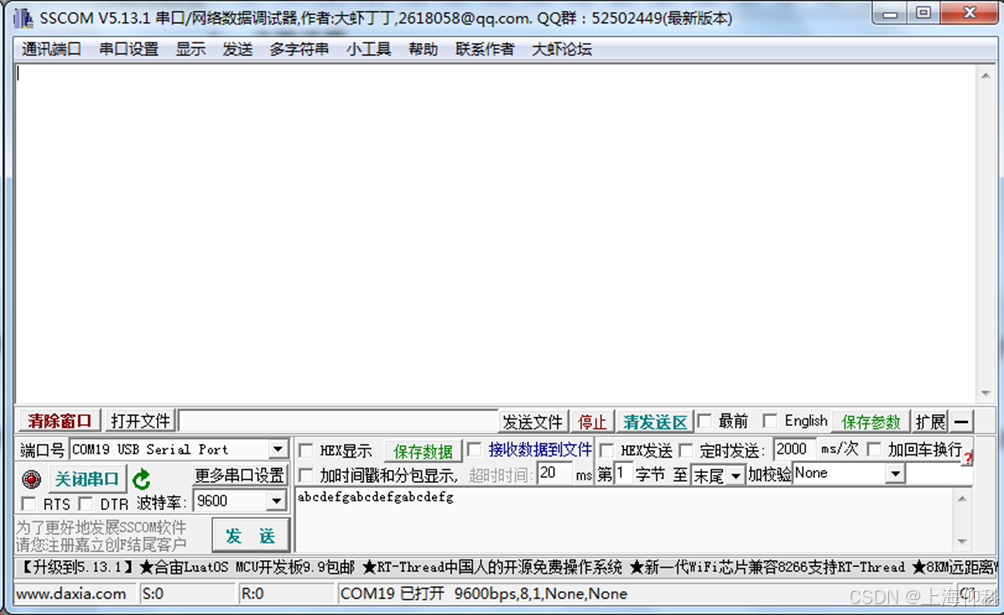

在電腦上打開串口調試工具軟件sscom（或者其他串口調試軟件）。Sscom可以在百度搜索下載。
打開sscom串口，配置和數采儀相同的串口參數。如果不清楚相關參數，請聯系數采儀廠家。

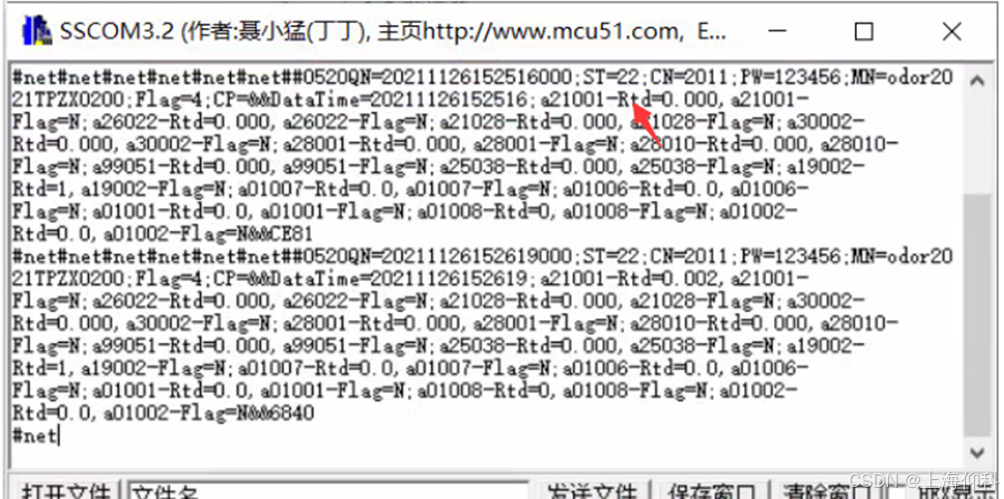

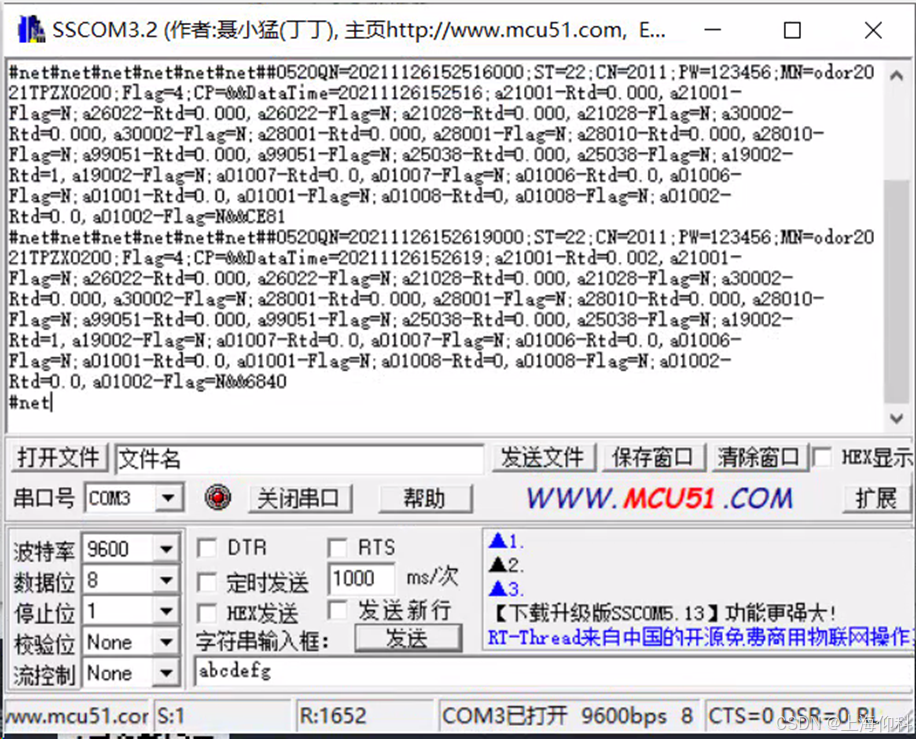

需要在sscom上收到如下的數據。如果不能收到數采儀發出來的數據，請聯系數采儀廠家進行測試。
完成以上操作后，在進行下面的操作。

4 配置網關采集212設備數據

vfbox網關通過網線連接到電腦。數采儀的串口連接到網關的COM1，接線方式請根據信號線的定義連接。
在電腦上打開vfbox studio配置軟件，新建一個工程。相關操作可參考0011文檔，文檔可到onker.cn下載中心下載。可選的型號有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

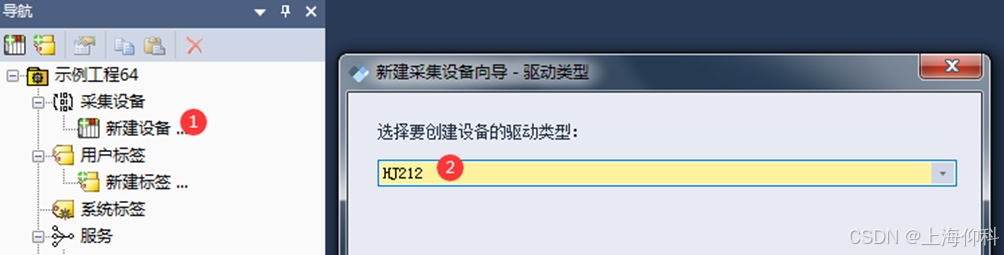

新建設備，選擇HJ212驅動。

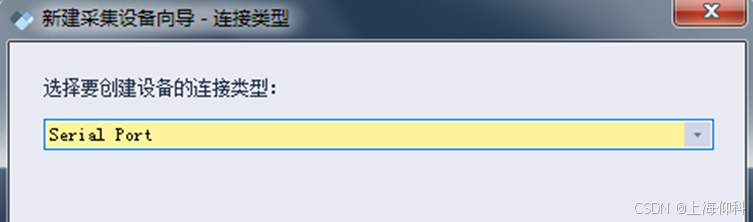

連接類型選擇“Serial Port”

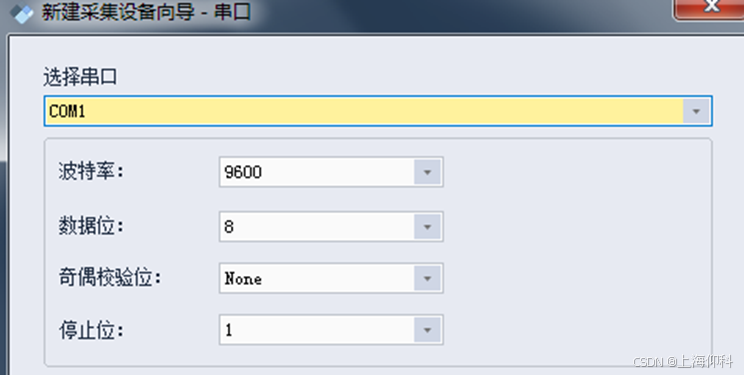

串口參數和數采儀保持一致。選擇COM1

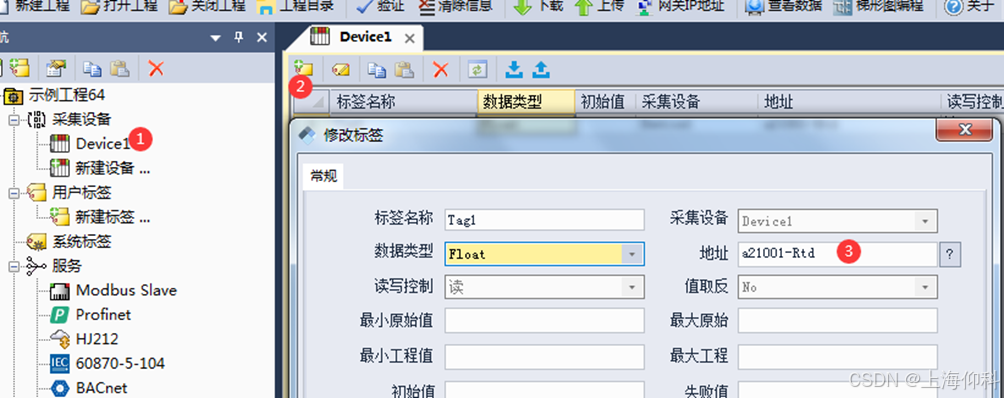

添加要采集的數據。比如要采集“a21001-Rtd”的數據，則在地址處填寫“a21001-Rtd”
“a21001-Rtd”是從數采儀獲取的數據中查看。至于“a21001-Rtd”代表的是什么變量，需要查看環保協議，或者詢問數采儀廠家、或者和實際數據對比查看。

5 網關寫數據到mysql數據庫

在電腦上安裝mysql數據庫。完成安裝后，關閉電腦上的防火墻和殺毒軟件。
登錄數據庫后，選擇Schemas，右鍵選擇Create Schemas，輸入名稱

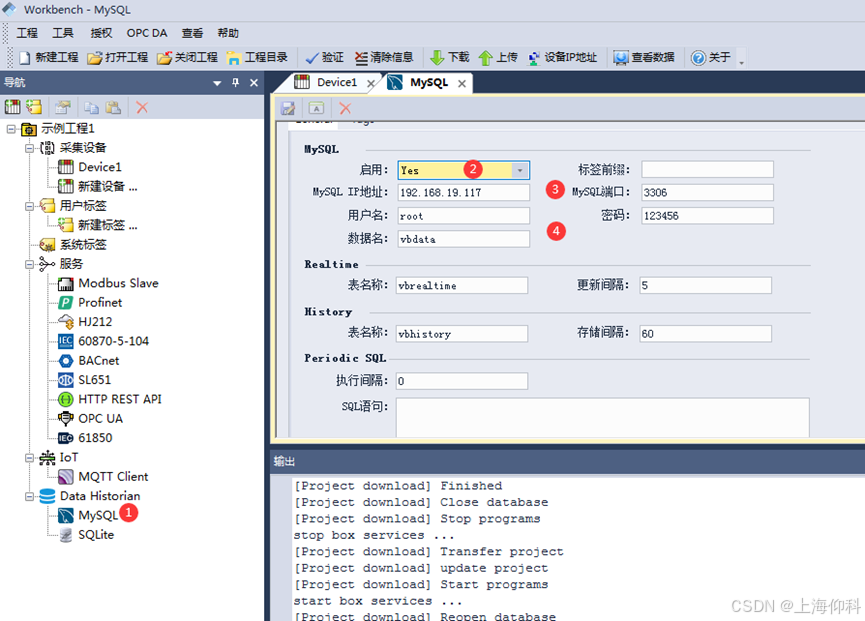

打開VS網關配置軟件，在導航欄選擇MySQL，啟用設置成Yes，輸入MySQL的IP地址、端口、用戶名、密碼以及表名。表名不能為空。

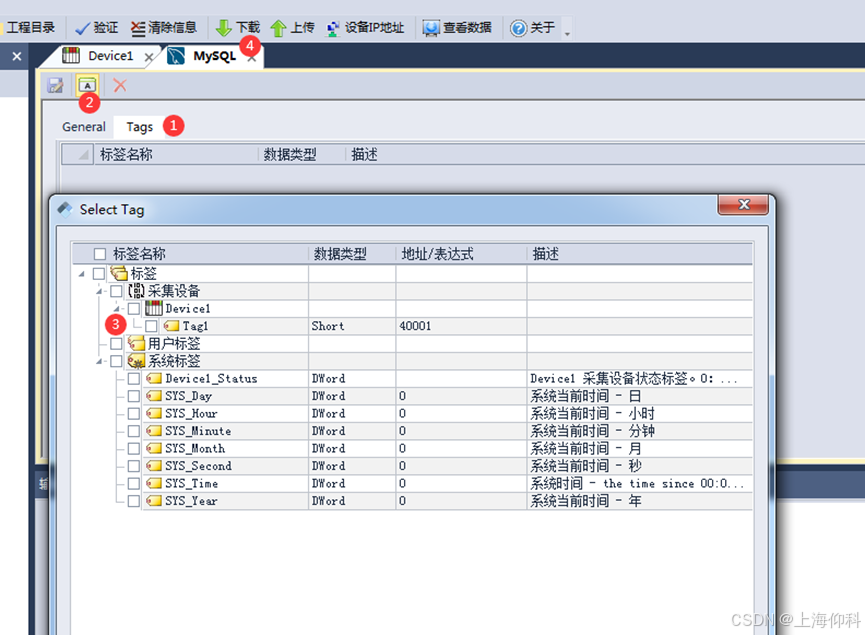

到Tags中，添加要寫入數據庫的標簽，然后下載到網關

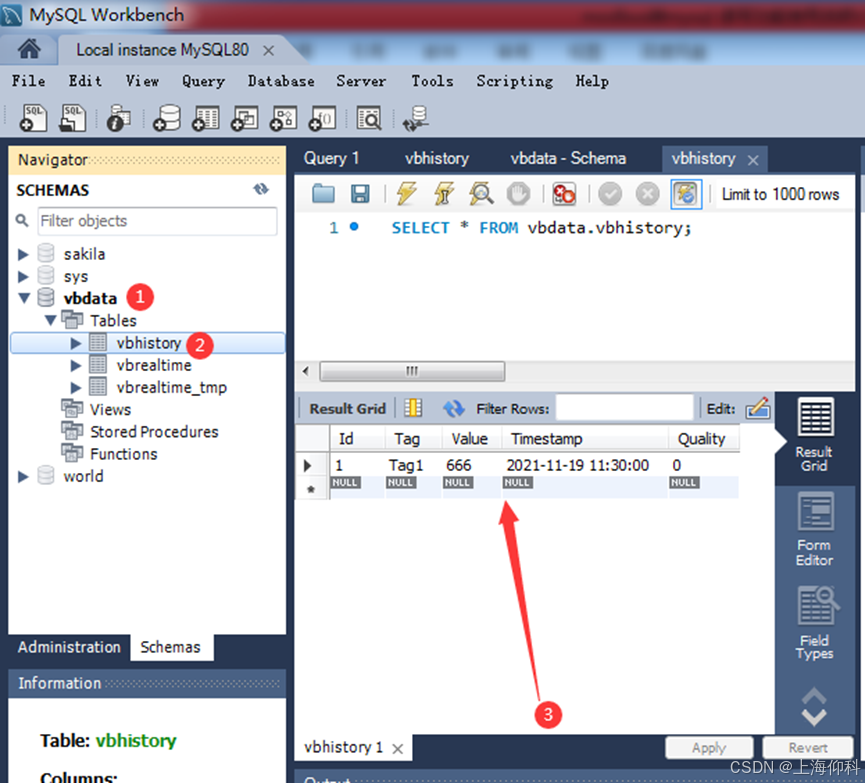

下載完后打開MySQL，右鍵vbdata，選擇Refresh All，然后再右鍵vbhistory，選擇Select Rows，就可以看到數據

6 安裝mysql數據庫

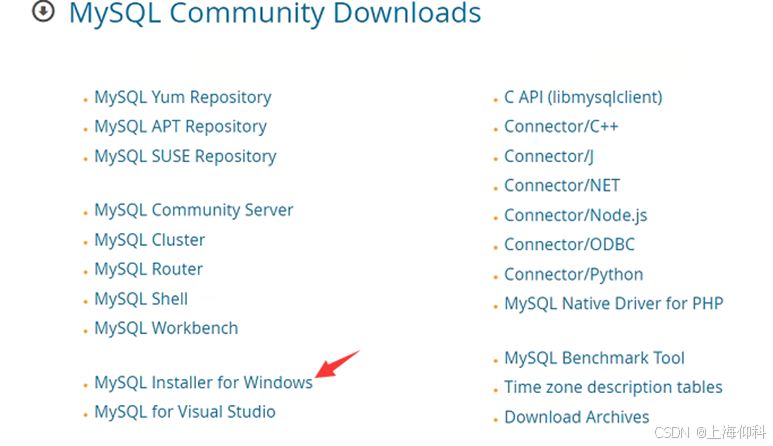

在服務器或者電腦上安裝mysql數據庫。到MySQL官網下載安裝文件，以下載MySQL Community (GPL) Downloads為例說明。下載下圖中箭頭所指的版本。https://dev.mysql.com/downloads/

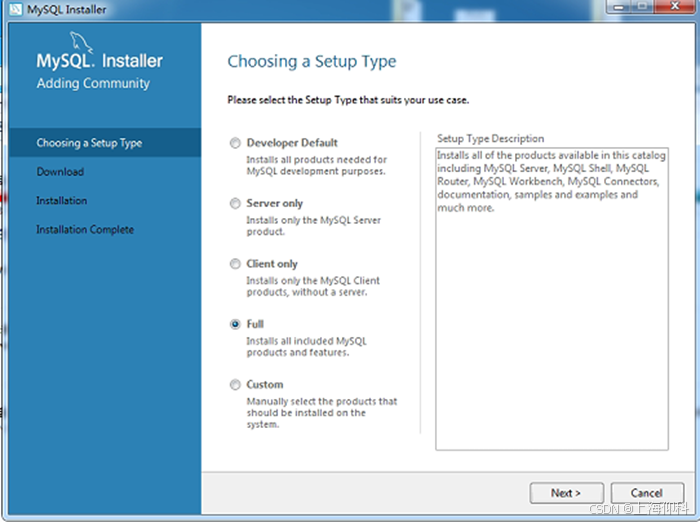

安裝時使用完整安裝。

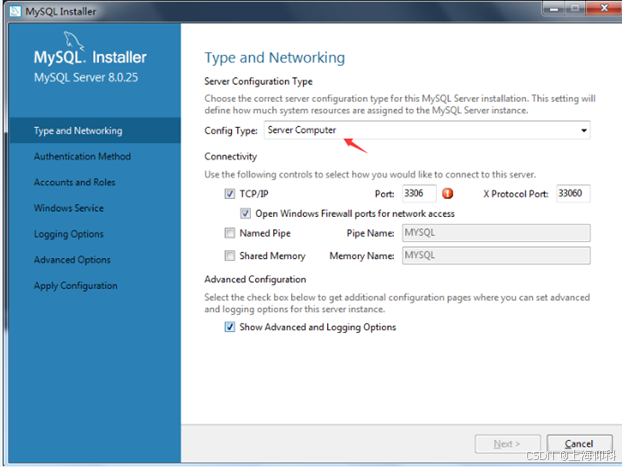

Config Type如下：

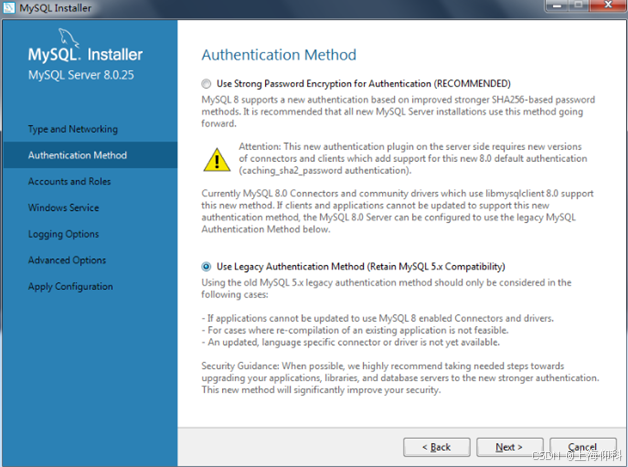

密碼驗證選擇和5.x的兼容。

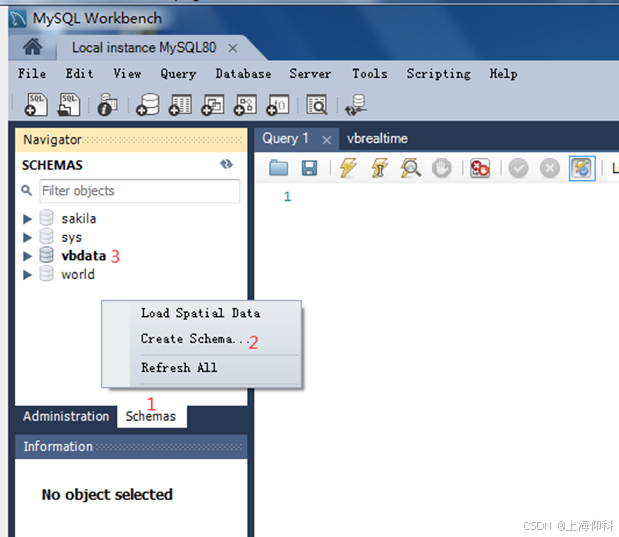

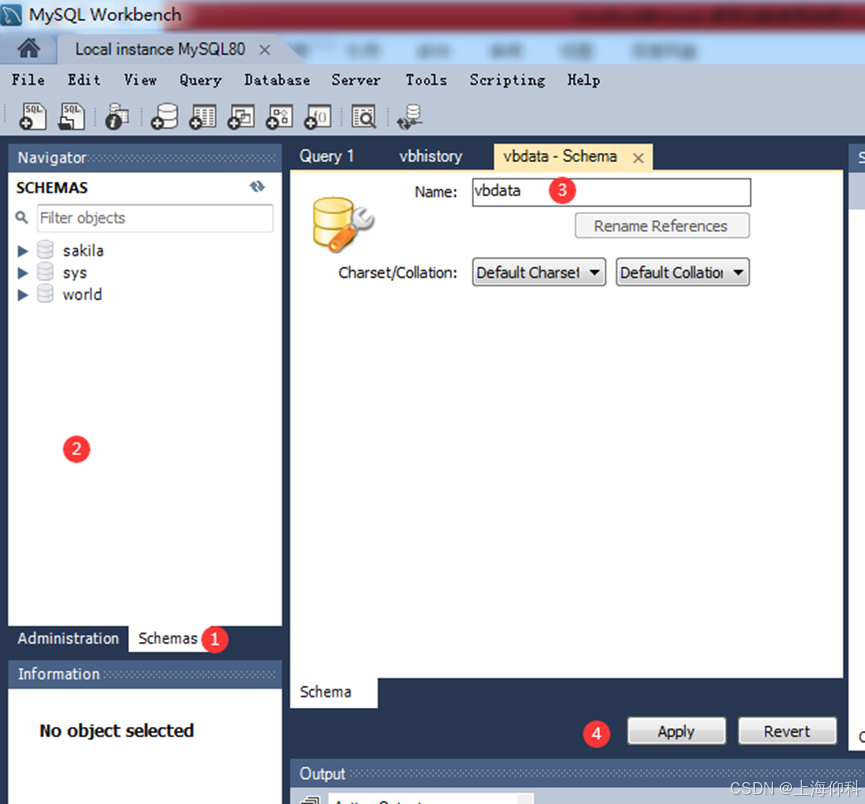

運行MYSQL Workbench軟件。點擊Schemsa（1），在左邊的空白處點擊右鍵，然后點擊“Create Schema”（2），建立一個數據表，名稱為：vbdata（3）。

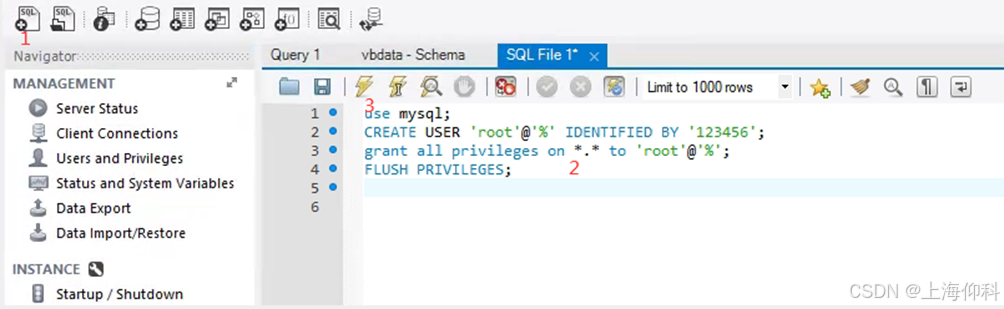

如果是V5.X以上的版本，安裝完成后執行以下信息。root 123456改成數據庫的用戶名和密碼。
use mysql;
CREATE USER 'root'@'%' IDENTIFIED BY '123456';
grant all privileges on . to 'root'@'%';
FLUSH PRIVILEGES;
選中vbdata數據庫，按如下順序執行：
關閉電腦上的防火墻和殺毒軟件。
