Texas Instruments TL431/TL432精密可編程基準數據手冊
Texas Instruments TL431/TL432精密可編程基準是一款三端可調分流穩壓器，在汽車、商用和軍用功能溫度范圍內具有指定的熱穩定性。輸出電壓可選擇為V ref （約2.5V）和36V之間的任意值，使用兩個外部電阻器。
數據手冊：*附件：Texas Instruments TL431，TL432精密可編程基準數據手冊.pdf
TI TL431/TL432的典型輸出阻抗為0.2Ω。有源輸出電路提供了非常敏銳的導通特性，使這些器件成為許多應用中齊納二極管的理想替代品，如車載調節、可調電源和開關電源。TL432的功能和電氣規格與TL431器件相同，但DBV、DBZ和PK封裝的引腳布局不同。TL431和TL432都有三個等級，B、A和標準等級的初始公差（在25°C）分別為0.5%、1%和2%。此外，較低的輸出漂移與溫度的關系驗證了整個溫度范圍內的良好穩定性。
TL43xxC設備的工作溫度為0°C至70°C，而TL43xxI的工作溫度為-40°C至85°C。TL43xxQ的運行特點是從-40°C到125°C。
特性
- 25°C時的基準電壓容差
- 0.5%（B級）
- 1%（A級）
- 2%（標準級）
- 輸出阻抗：0.2 Ω（典型值）
- V
ref至36V可調輸出電壓 - 工作電壓：-40 °C至125 °C
- 典型溫度漂移（TL43xB）
- 6mV（C級溫度）
- 14mV（I temp、Q temp）
- 低輸出噪聲
- 1mA至100mA灌電流能力
應用

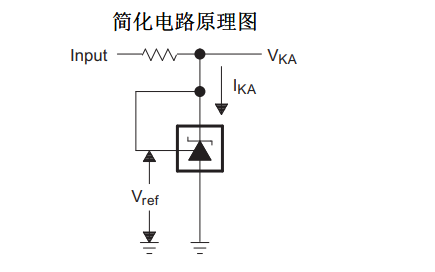

簡化示意圖
針腳/封裝樣式
