當前，渦輪風扇憑借小體積、高轉速和大風量的特點，在吹灰、除塵等精細清潔場景中迅速走紅。

此前，Big-Bit曾拆解過KICA渦輪風扇，其搭載十萬轉空心杯電機，配備3300mAh電池，整體性能表現不俗。

本期拆解的酷卡優渦輪風扇則在配置上進一步升級，采用140W BLDC電機，配合10000mAh電池，號稱轉速高達20萬轉/分鐘，風力與續航全面提升。

兩款渦輪風扇產品在核心方案設計與元器件選型上有何差異?我們將通過拆解一探究竟。

酷卡優渦輪風扇介紹

將包裝盒打開后可以看到酷卡優渦輪風扇機身、說明書、充電線以及配件。

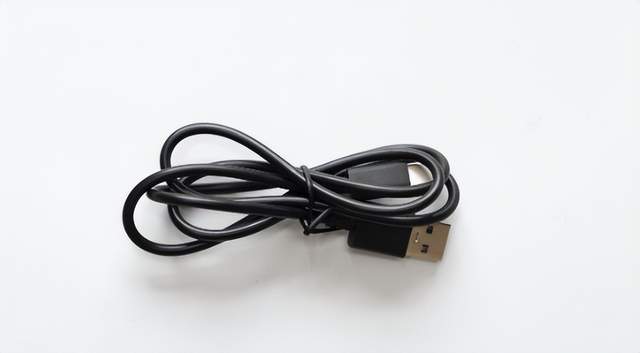

渦輪風扇Type-C充電線特寫

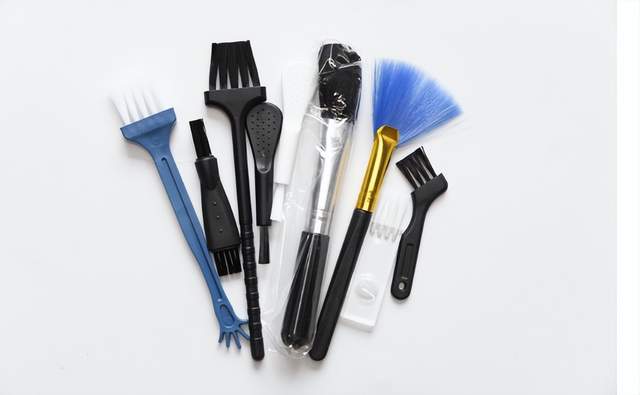

渦輪風扇毛刷配件特寫

酷卡優渦輪風扇機基本信息：

型號：BL01

電池容量：5000mAh*2

工作電壓：6 - 8.4 V

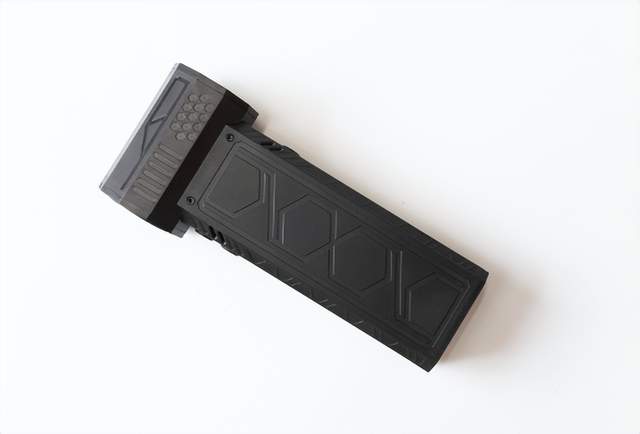

該渦輪風扇出風口和底部配有兩個LED燈。在渦輪風扇機身一側可以看到有風扇開關按鈕、出風口LED開關按鈕，出風機口LED燈珠。

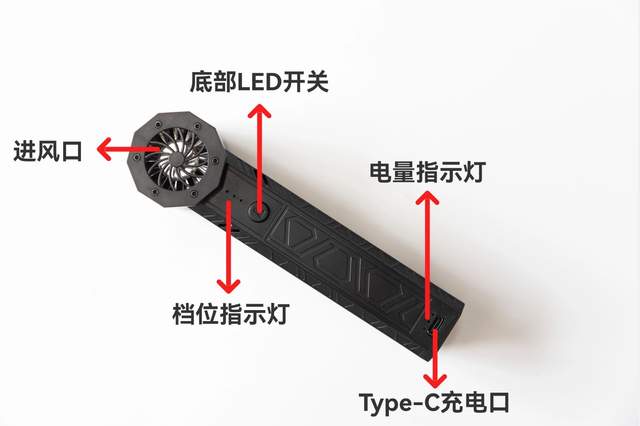

在渦輪風扇機身另一側可以看到檔位指示燈、底部LED開關按鈕，渦輪風扇機身底部有電量指示燈和Type-C充電口。

酷卡優渦輪風扇拆解

將渦輪風扇的底部拆開可以看到充電板。

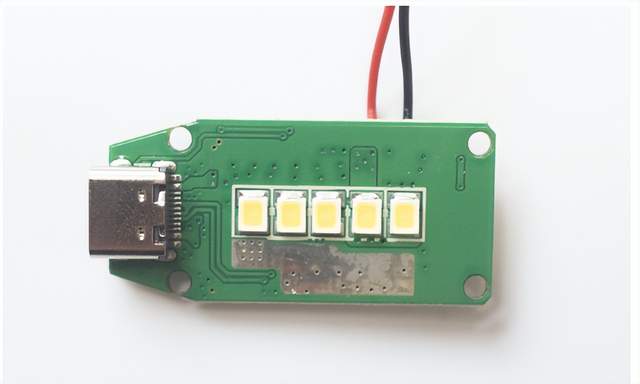

背面是Type-C充電口和LED燈。

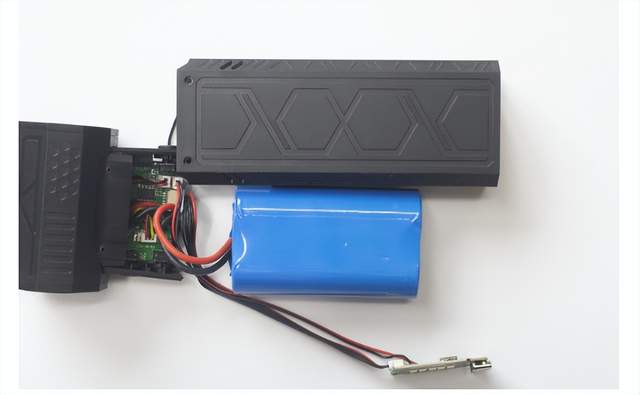

將渦輪風扇機身中間拆開可以看到鋰電池包。

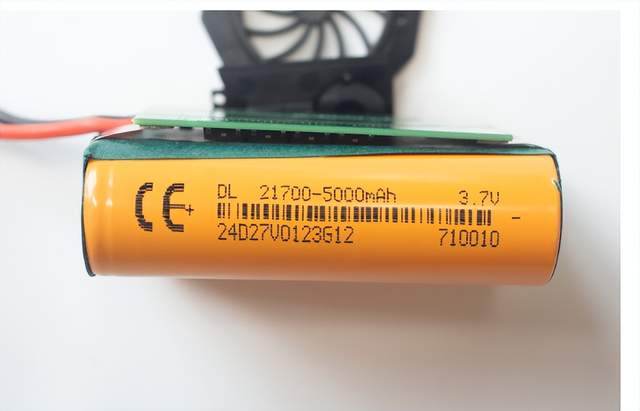

鋰電包由兩顆21700電池構成，容量為5000mAh，額定電壓為3.7V。

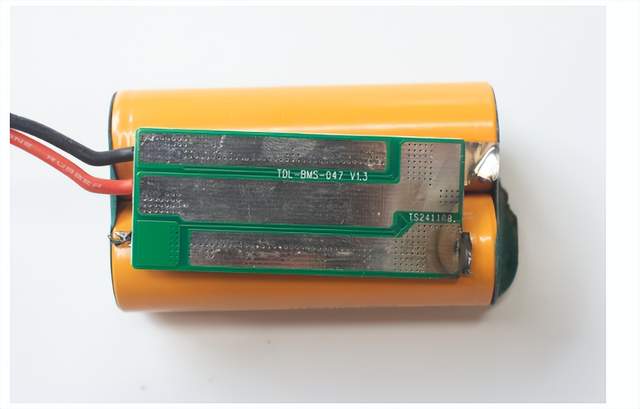

鋰電池上連有一塊鋰電管理電路板。

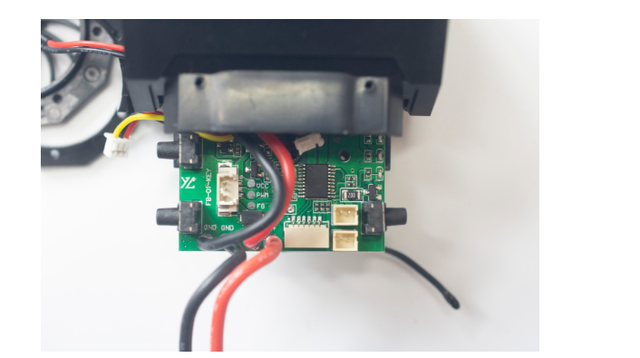

與鋰電池包連接的主控板。

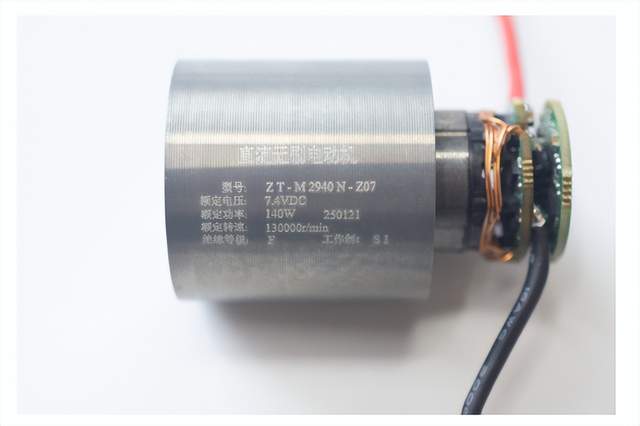

將渦輪風扇電機取出可以看到其基本信息：

型號：ZT-M2940N-Z07

額定電壓：7.4V DC

額定功率：140W

額定轉速：130000r/min

工作制：S1

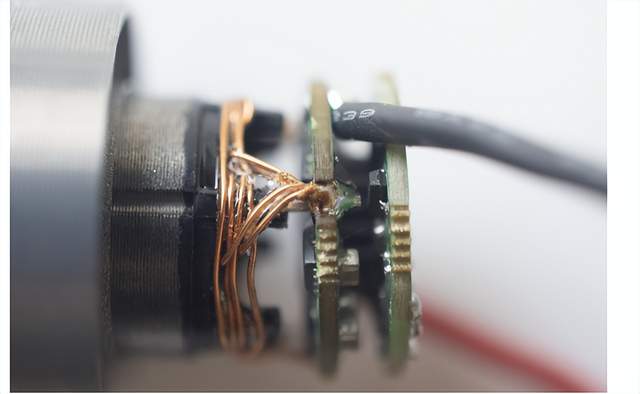

電機背部可以看到雙層結構的電控電路板。

電控電路板

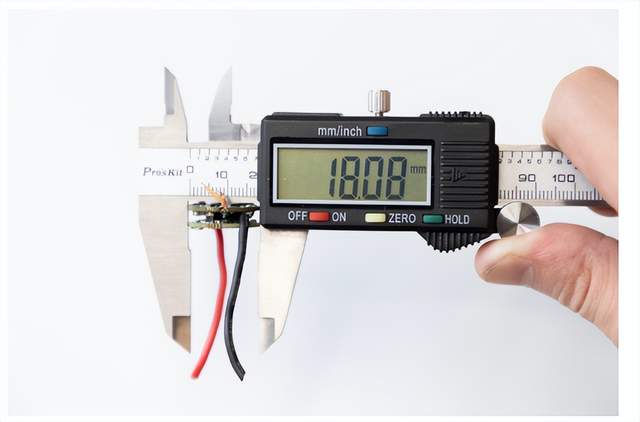

將渦輪風扇電控電路板取出量的其直徑為18.08mm。

將兩層電路板拆開可以看到電路板通過插座連接。

靠近電機側的電路板上可以看到六顆MOS。

另一層電路板上可以看到MCU、驅動、LDO等元器件。

電控MCU，封裝形式為QFN-16，用來控制電機。

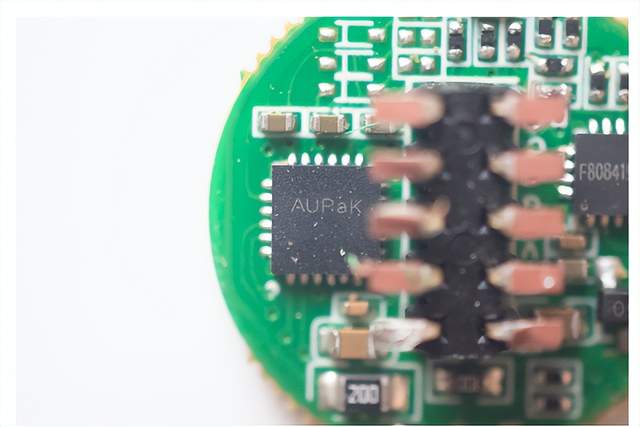

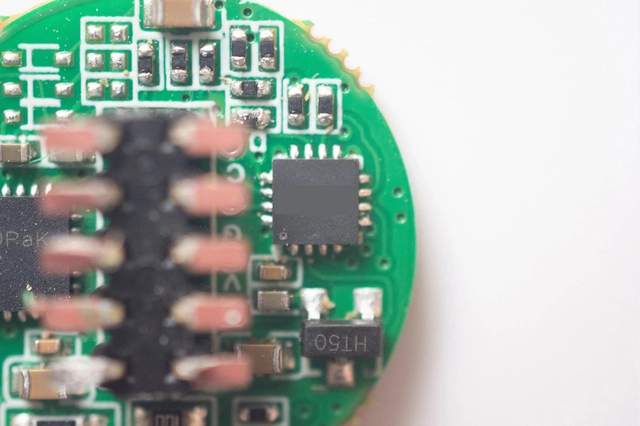

絲印為AUPaK的驅動芯片，封裝形式為QFN-24，負責驅動電路中MOS的開關控制。

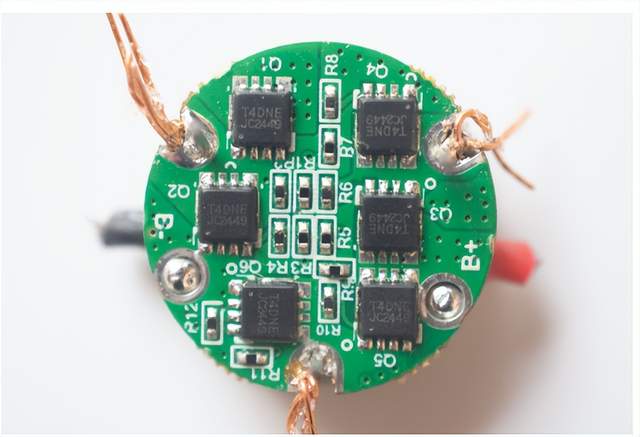

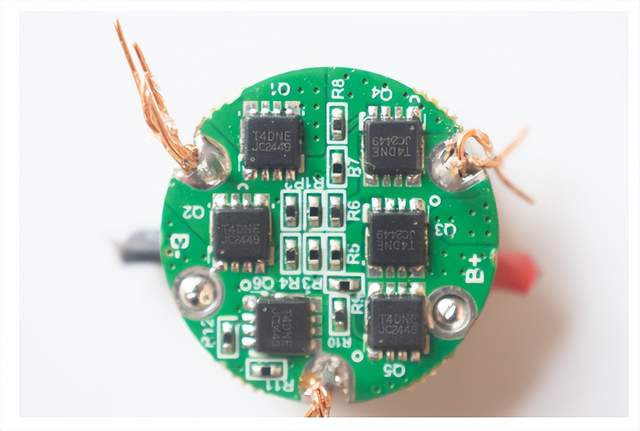

電驅部分由六顆絲印為T4DNE，封裝形式為DFN 3*3的NMOS組成，構成典型的三相全橋逆變驅動結構，配合驅動芯片實現方波/FOC控制。

主控電路板

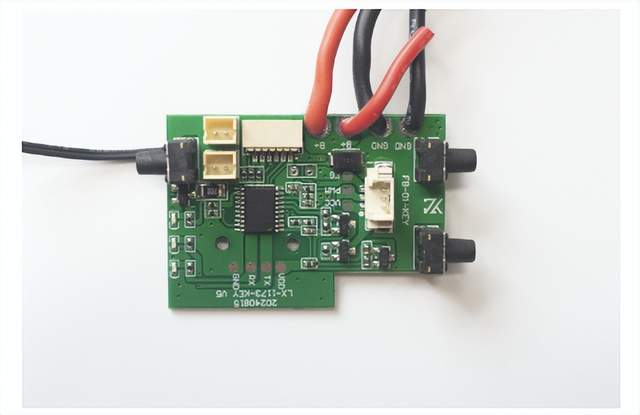

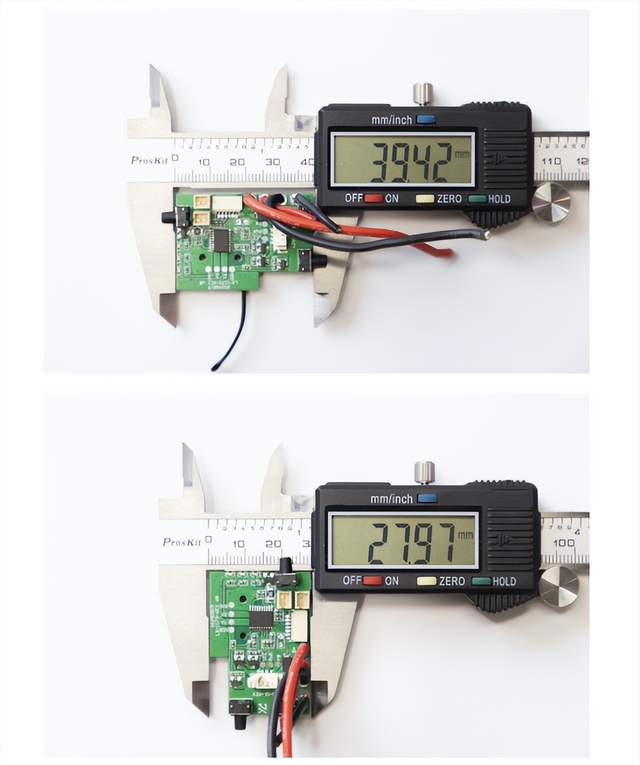

渦輪風扇主控電路板量得長為39.42mm，寬為27.97mm。

在渦輪風扇主控電路板上可以看到主控MCU、雙極晶體管、LDO、開關按鈕和排插接口。

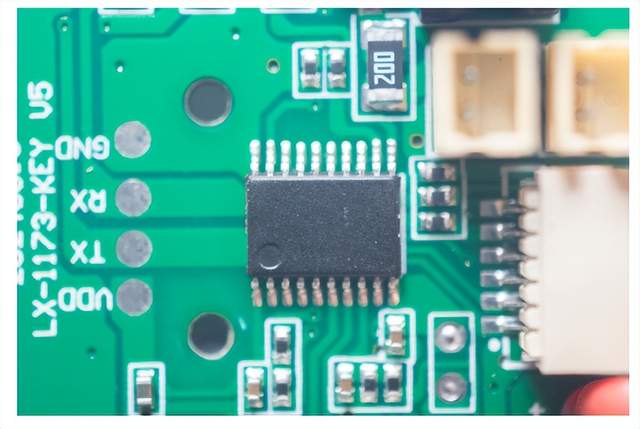

主控MCU沒有絲印，封裝為SOP-20。

主控MCU在本電路中主要用于渦輪風扇整機控制，包括檔位切換、按鍵識別、狀態指示及與電控MCU的通信等功能。

絲印為HT50的LDO穩壓芯片用于為主控MCU提供穩定的工作電壓。

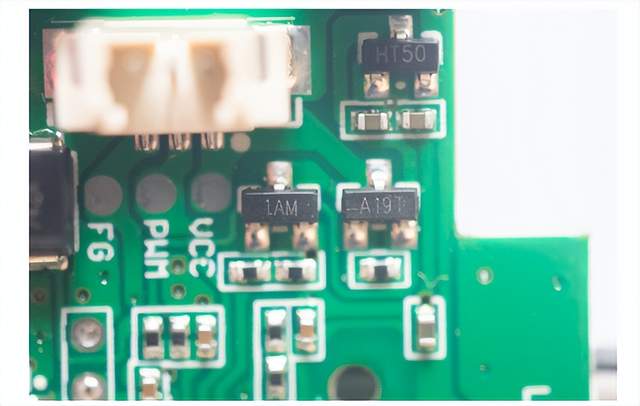

絲印為1AM、A19T的雙極型晶體管，對應渦輪風扇上的功能按鍵，用于按鍵信號的緩沖與整形。

鋰電管理電路板

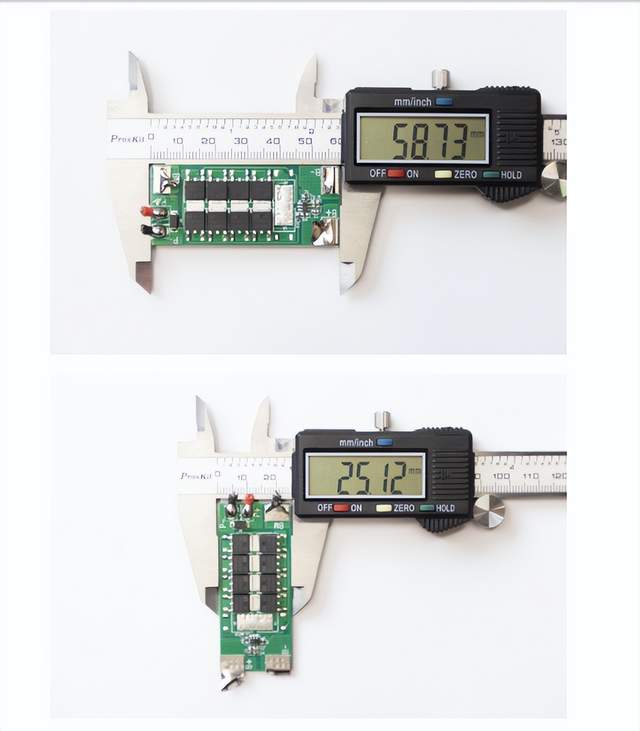

渦輪風扇鋰電管理電路板量得長為58.73mm，寬為25.12mm。

在渦輪風扇鋰電管理電路板上可以看到電源管理IC和8顆MOSFET。

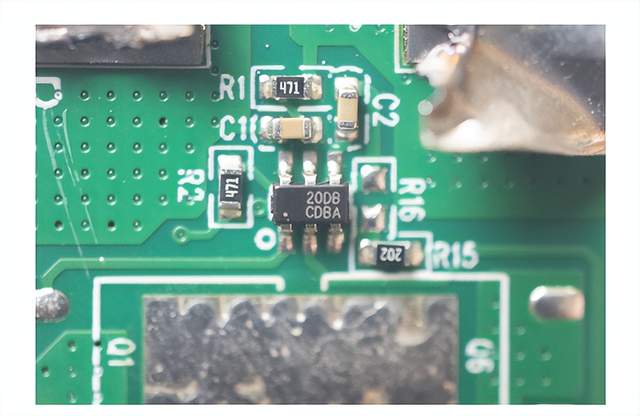

絲印為20DB CDBA的鋰電保護IC，封裝形式為 SOT-23-6，該器件在本電路中用來實現鋰電池的充放電控制與保護。

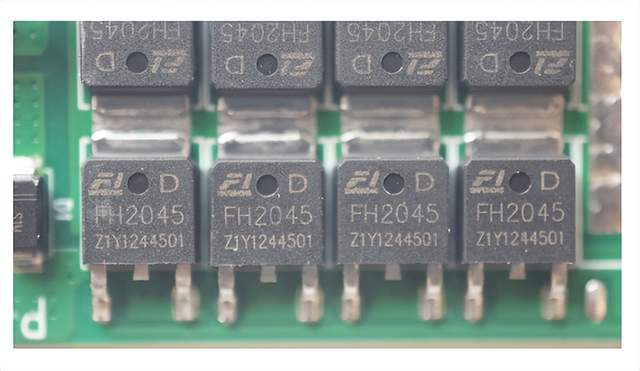

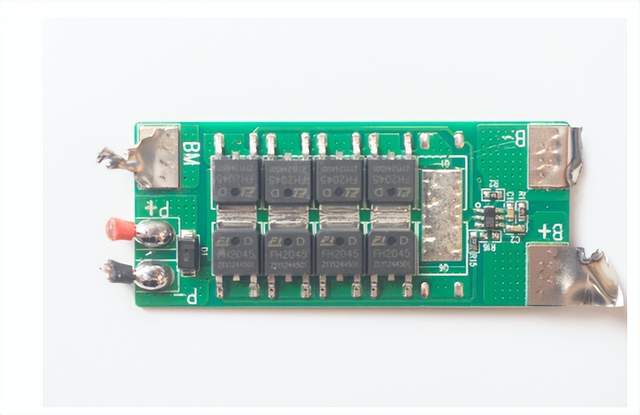

鋰電保護MOS來自鑫飛鴻，型號為FH2045D，封裝形式為TO-252。

FH2045D是一顆N溝道增強型功率MOSFET，其主要參數為：

VDS=20V;

ID =80A;

RDS(ON)= 3.2 mΩ (TyP)@ VGS=4.5V;

RDS(ON)= 4.0 mΩ (Typ)@ VGS=2.5V

該MOS在本電路中用于控制鋰電池的充放電通斷，同時起到過流、過壓等異常狀態下的保護作用。

充電電路板

渦輪風扇充電電路板量得長為37.46mm，寬為18.23mm。

在渦輪風扇充電板上的可以看到充電IC、升壓電感等元器件。

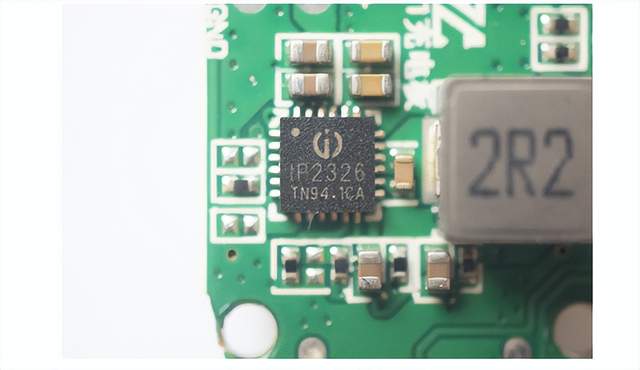

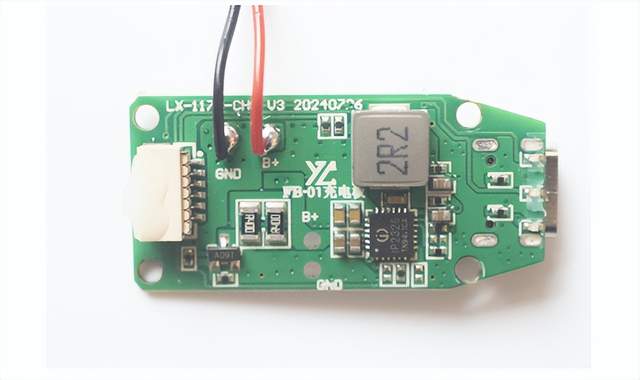

渦輪風扇充電IC來自英集芯，型號為IP2326，封裝形式為QFN-24。

IP2326 是一款支持2節/3節串聯鋰電池的升壓充電IC，最大支持15W快充輸入。該芯片集成同步升壓架構與功率MOS，外圍元器件需求少，可有效降低BOM成本。

IP2326 充電效率高達92%~94%，支持電池電壓檢測、均衡充電、NTC溫度保護，以及通過外接電阻配置充電電壓、電流與保護閾值。

在該渦輪風扇充電電路中，IP2326負責鋰電池的升壓充電控制與保護功能。

以上為本次渦輪風扇拆解的全部過程。

Big-Bit拆解總結

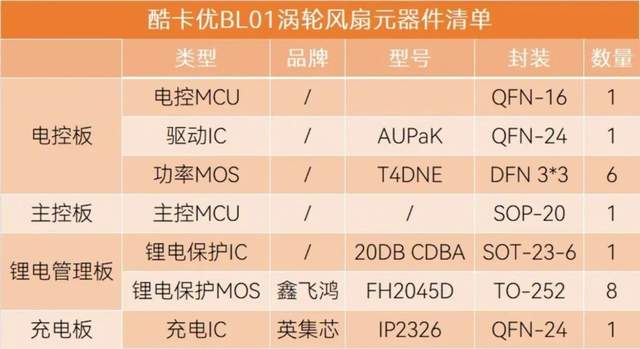

元器件清單

通過此次拆解，我們發現酷卡優BL01渦輪風扇采用的是主控+電控分離設計方案，整機由主控電路板、電控驅動電路板、鋰電保護電路板和充電電路板共同構成，功能模塊劃分清晰，利于分工協作和結構優化。

在電控設計方面，酷卡優BL01渦輪風扇采用了雙層圓形電控電路板，一層布局功率器件(MOS)，另一層布局電控 MCU和驅動芯片。這樣的結構不僅實現了高低壓隔離，也實現了電流路徑與控制邏輯的功能隔離，有助于降低電磁干擾，提升散熱效率與整體穩定性。

在電機驅動方案上，酷卡優渦輪風扇采用的是三相無刷直流電機(BLDC)，電控電路板以MCU+驅動芯片+六顆MOS構成標準三相全橋逆變驅動結構，可支持方波或FOC控制策略，具備更好的效率與動態響應性能。

在主控部分，獨立MCU負責整機控制邏輯，包括檔位調節、狀態顯示與按鍵識別，并通過雙極晶體管與LDO穩壓器構成簡潔的外圍輔助電路。

鋰電池部分配備的是兩節21700電芯，組合容量達10000mAh，采用一塊獨立的鋰電管理電路板進行充放電控制與異常狀態保護。

該電路使用了8顆型號為FH2045D的MOS，采用多顆MOS并聯的設計，主要是為了應對電機啟動或高速運行時產生的瞬時大電流需求，同時并聯也能有效降低整體導通電阻，從而減少器件發熱、提升效率與安全性，更好地適配大功率電機對供電穩定性的要求。

渦輪風扇充電部分則使用英集芯IP2326作為核心控制芯片，該芯片集成度高，支持15W快充，具備電池電壓均衡、NTC溫控、輸入保護等功能，外圍器件需求少，有效壓縮方案體積。

此前Big-Bit還拆解過KICA KC1渦輪風扇。

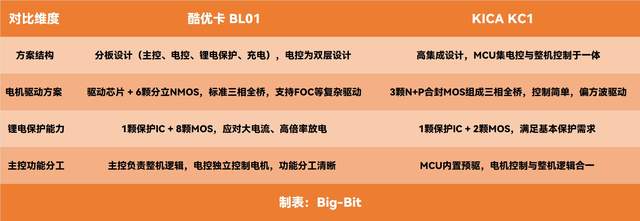

通過對比可以發現，酷卡優BL01與KICA KC1在電路架構、核心控制方案與關鍵元器件選型上，呈現出截然不同的設計思路。這種差異主要源于兩者在電機性能定位、電池容量設計方面的不同。

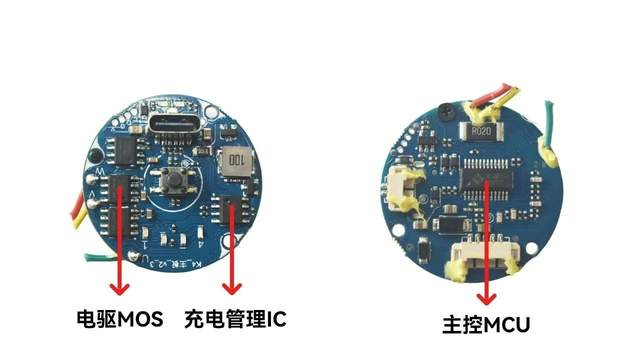

KICA KC1電路板

首先，在整體架構上，KICA渦輪風扇采用高度集成的單板設計，主控MCU內置預驅，同時管理電機驅動與整機邏輯控制，簡化了整機線路，也更適合其100W左右功率、輕量化機身的產品定位。

而酷卡優渦輪風扇則采用分板設計，主控、電控、鋰電保護、充電電路獨立分布，其中電控板更采用了雙層結構，提升散熱能力;降低電磁干擾。顯然是為滿足其140W、20萬轉/分鐘電機所需的更高控制能力和散熱要求而做出的硬件布局。

在電機驅動設計方面，KICA以3顆N+P合封MOS實現三相驅動，控制策略偏向簡單方波，便于緊湊布板;酷卡優則使用6顆分立NMOS配合驅動芯片構建標準三相全橋結構，具備支持更高階FOC驅動或復雜換向策略的能力，為其高轉速電機提供更高效穩定的輸出。

KICA KC1電路板

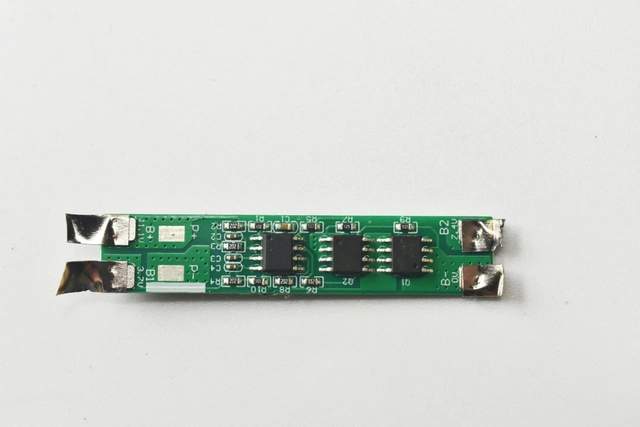

在鋰電保護設計上，兩者差距尤為明顯。KICA渦輪風扇僅用2顆MOS搭配鋰電保護IC，實現基礎保護功能，適用于其3300mAh電池容量。而酷卡優渦輪風扇使用了8顆MOS配置，大幅提升單位通道電流能力，顯然是為應對瞬時大電流、高倍率放電場景設計，同時也兼顧了導通損耗降低與熱設計冗余，更具安全性與可靠性。

主控部分的功能分工也體現了產品復雜度的差異。KICA的MCU一芯多用，控制電機同時負責邏輯按鍵與狀態顯示。而酷卡優則將主控與電控職責分離，前者負責用戶交互與整機調度，后者專注驅動控制與電機運轉，使得系統結構更清晰，也便于未來模塊擴展與性能升級。

總結

雖然KICA和酷卡優BL01同屬渦輪風扇，但在產品性能定位上有所不同。KICA主打輕量便攜，因此采用高度集成的控制方案，滿足中等轉速和輸出需求。

酷卡優BL01則聚焦更強的風力輸出與續航表現，轉速提升至20萬轉，配備更大容量電池，對驅動性能與保護冗余提出更高要求。因此在方案上采用了分板架構、三相全橋驅動和多顆MOS并聯設計，以支撐其更高的性能指標。

兩款產品作為同類型渦輪風扇，在不同性能定位下所呈現出的方案差異，反映了BLDC小型化應用中，圍繞性能指標所做出的系統化設計思路與選型策略。
