在現代家居領域，智能電子鎖以先進的技術手段，越來越多成為家庭安全和便捷生活的全新家居解決方案。

智能電子鎖是集安全防護與便捷操控于一身的高科技家居產品。與傳統機械鎖不同，智能電子鎖鎖融合了電子技術、生物識別技術、物聯網技術等多種高科技元素，實現了多種便捷的開鎖方式，如指紋識別、密碼輸入、手機藍牙開鎖、智能卡開鎖等，用戶無需攜帶傳統鑰匙，即可輕松進出家門。

作為家居領域知名品牌，康佳推出的康佳智能電子鎖就是較為典型的產品應用方案。這款智能電子鎖擁有全自動3D人臉識別功能，采取了半導體指紋頭、手機智控等設置，具備指紋解鎖、磁卡解鎖、手機解鎖等6種解鎖方式，真正實現了便攜開門的產品新體驗。

本次，Big-Bit將對KZNS-0801-Y康佳智能電子鎖進行拆解，分析其內部元器件和電路方案，來探究這款智能電子鎖是如何實現多功能解鎖方式。

KZNS-0801-Y康佳智能電子鎖介紹

拿到包裝盒，智能電子鎖整個包裝尺寸為47.5X22.5X10.5(cm)，整體凈重1.9KG，毛重2.4KG。

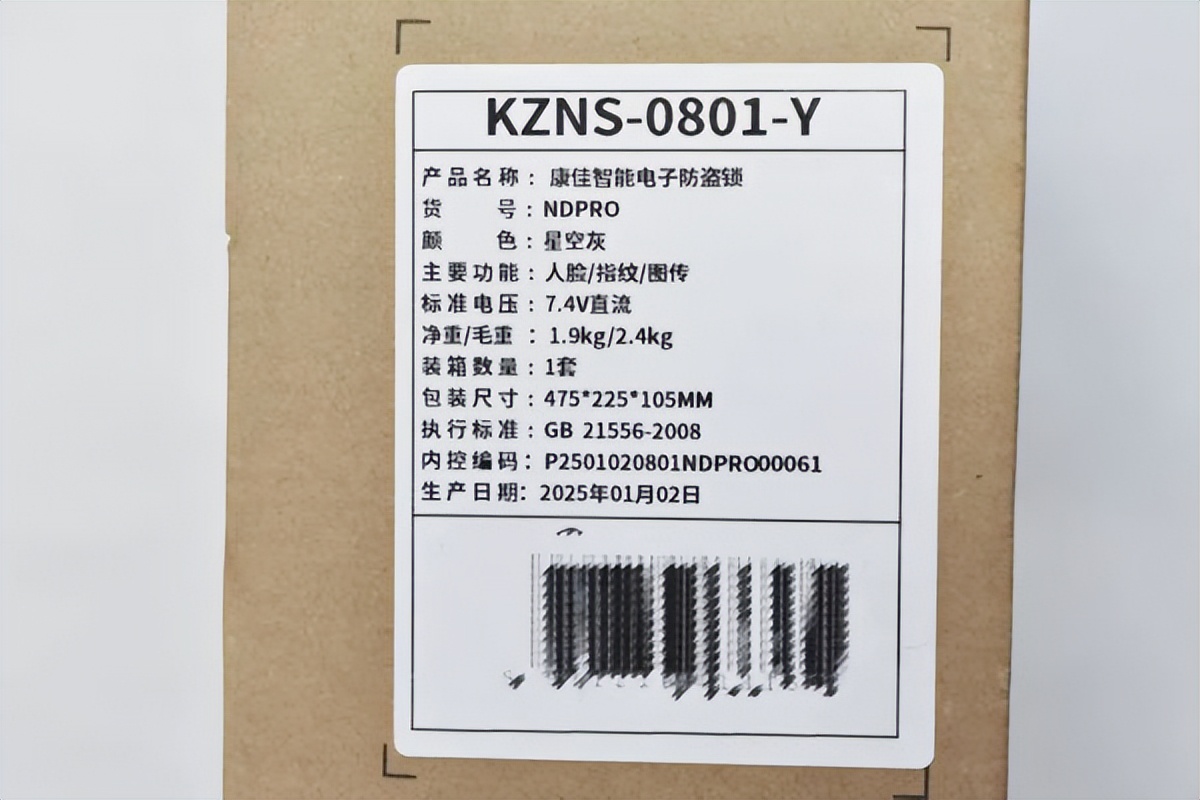

康佳智能電子鎖包裝側面印有產品名稱、標準電壓、生產日期和執行標準等智能電子鎖的基本信息。

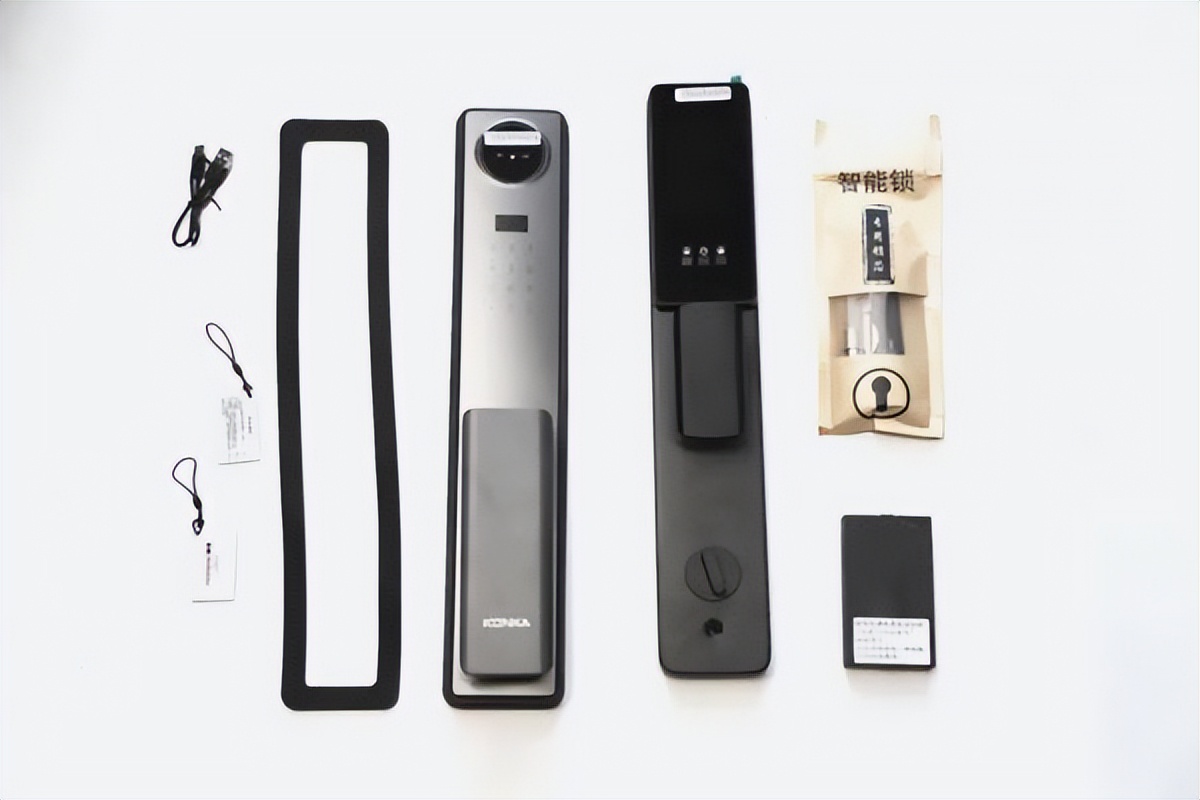

拆開智能電子鎖包裝，里面裝有內外使用的2個智能電子鎖、鎖芯、1個智能電子鎖鋰電池、2個智能電子鎖IC卡、1個智能電子鎖防撞條和1條智能電子鎖充電線。

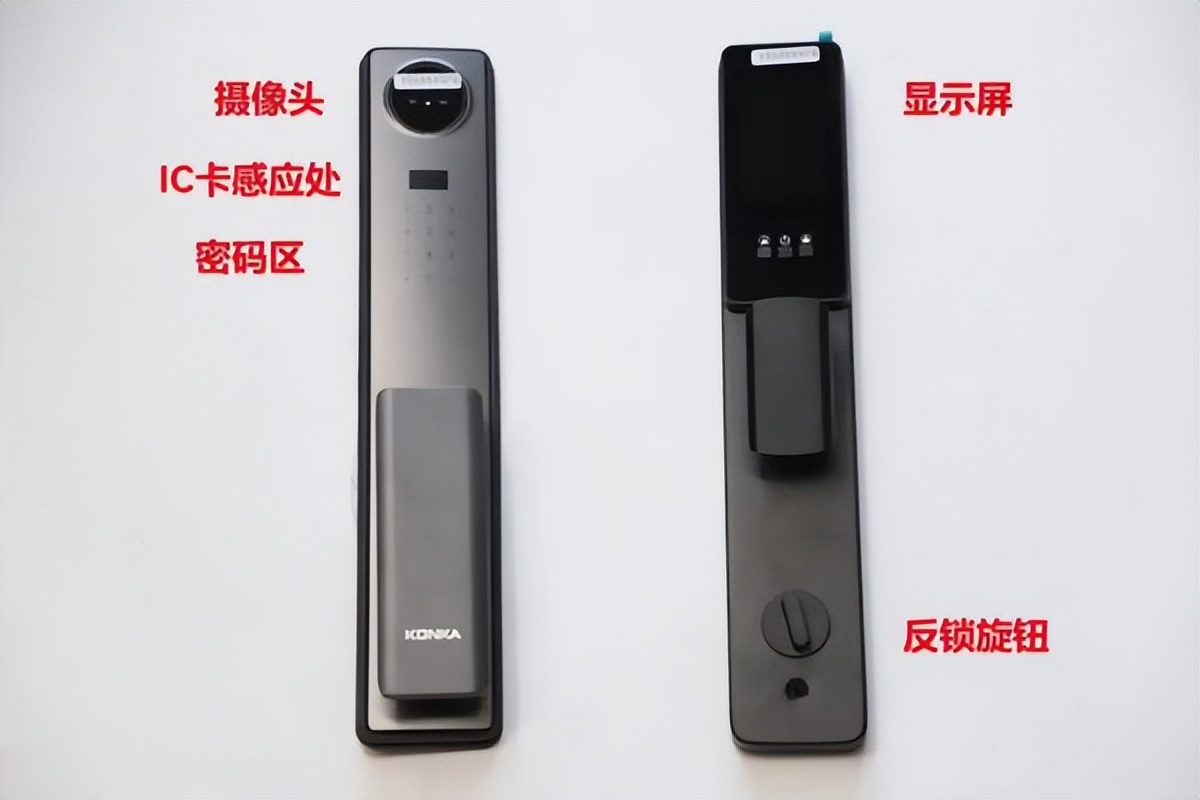

智能電子鎖具有密碼按鍵、磁卡感應、門鈴、攝像頭、指紋識別等設置。

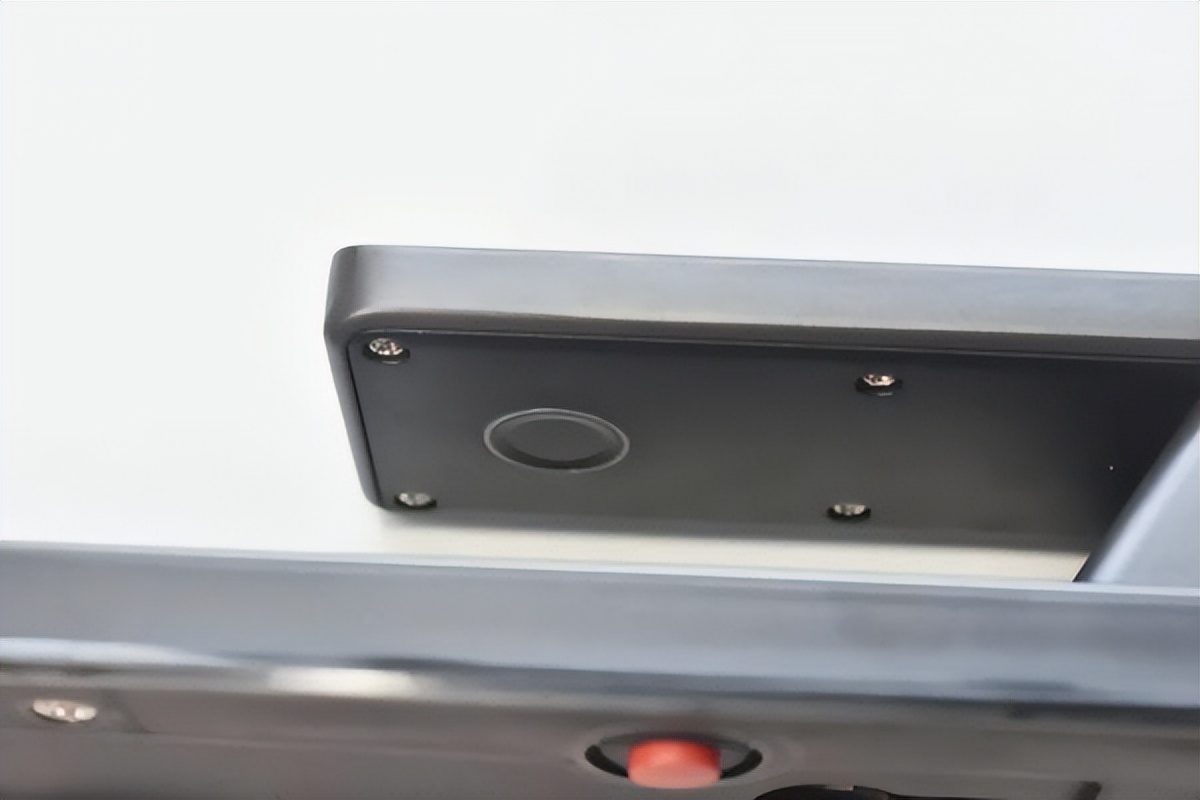

康佳智能電子鎖外門鎖把手背部為指紋感應處。

智能電子鎖反面構成如下：

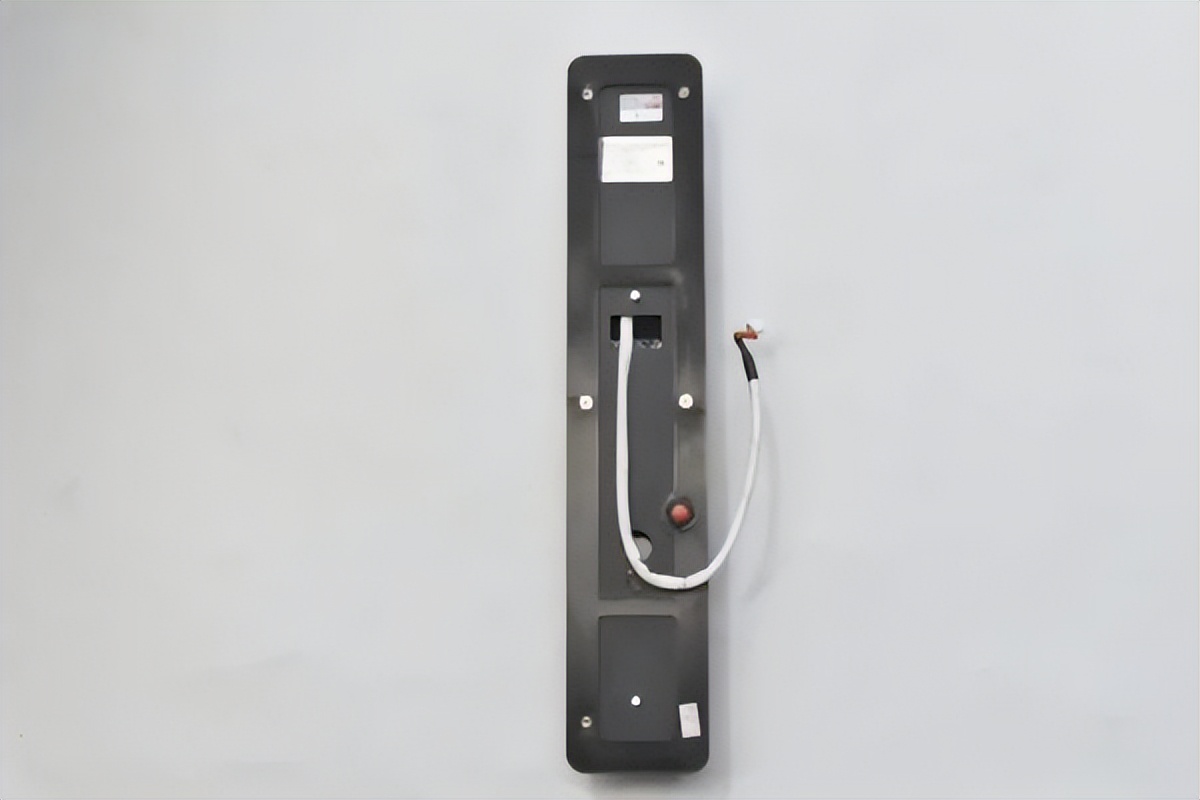

△外電子門鎖，背部有一根外延電源線

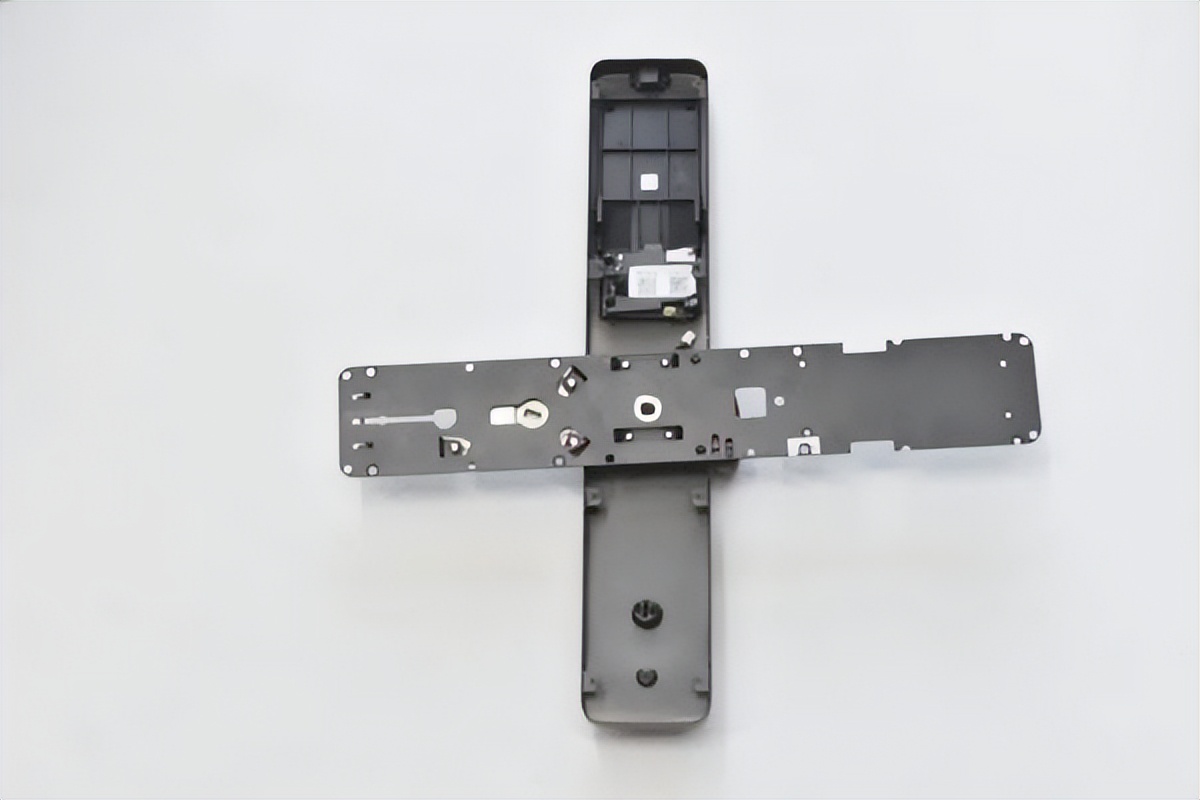

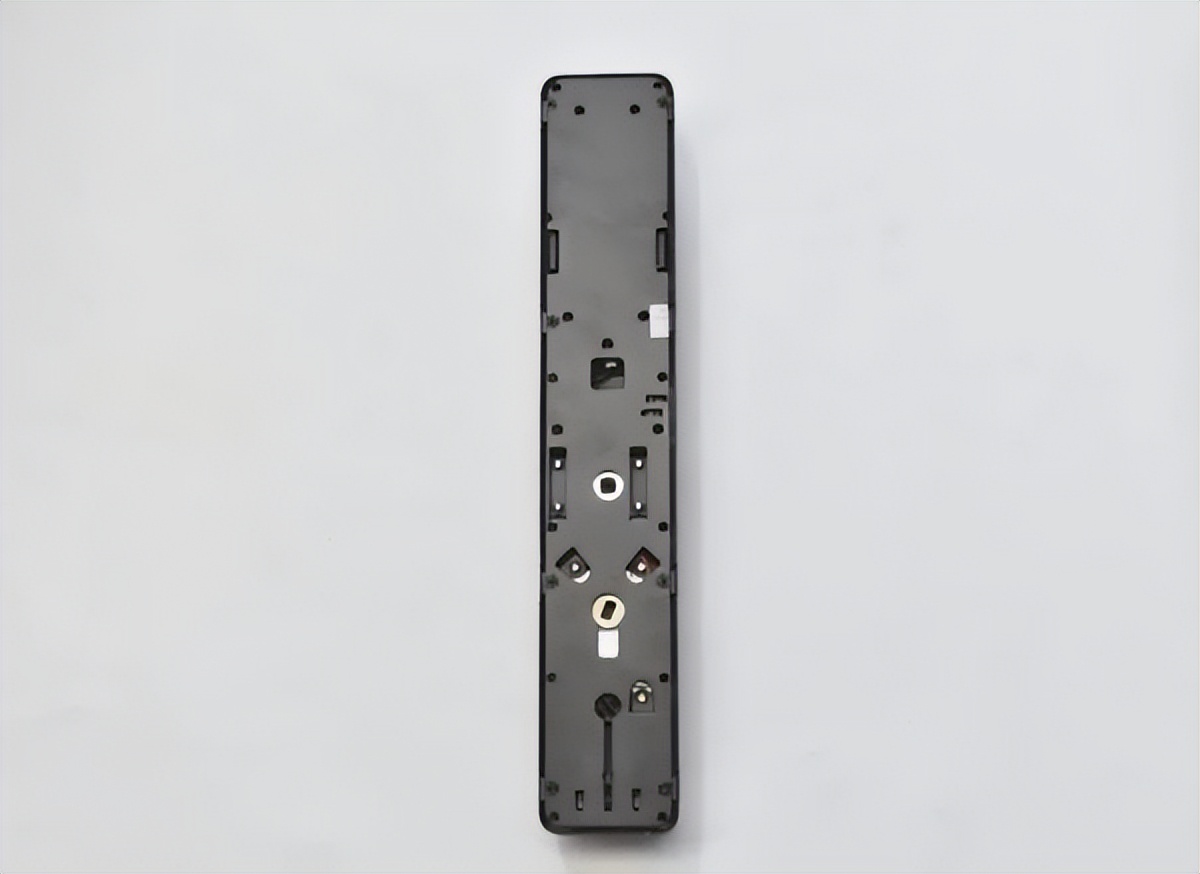

△內電子門鎖

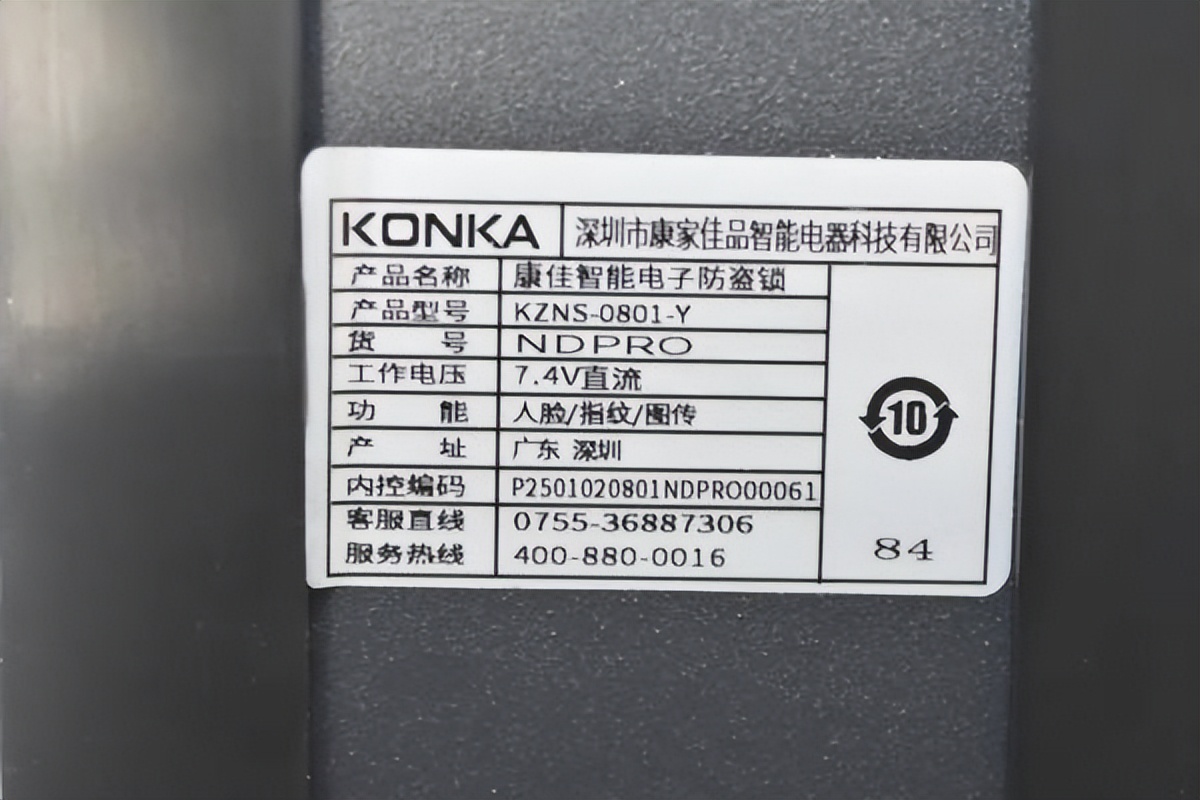

反面印有康佳智能電子鎖產品信息，可以看到智能電子鎖工作電壓為7.4V直流。

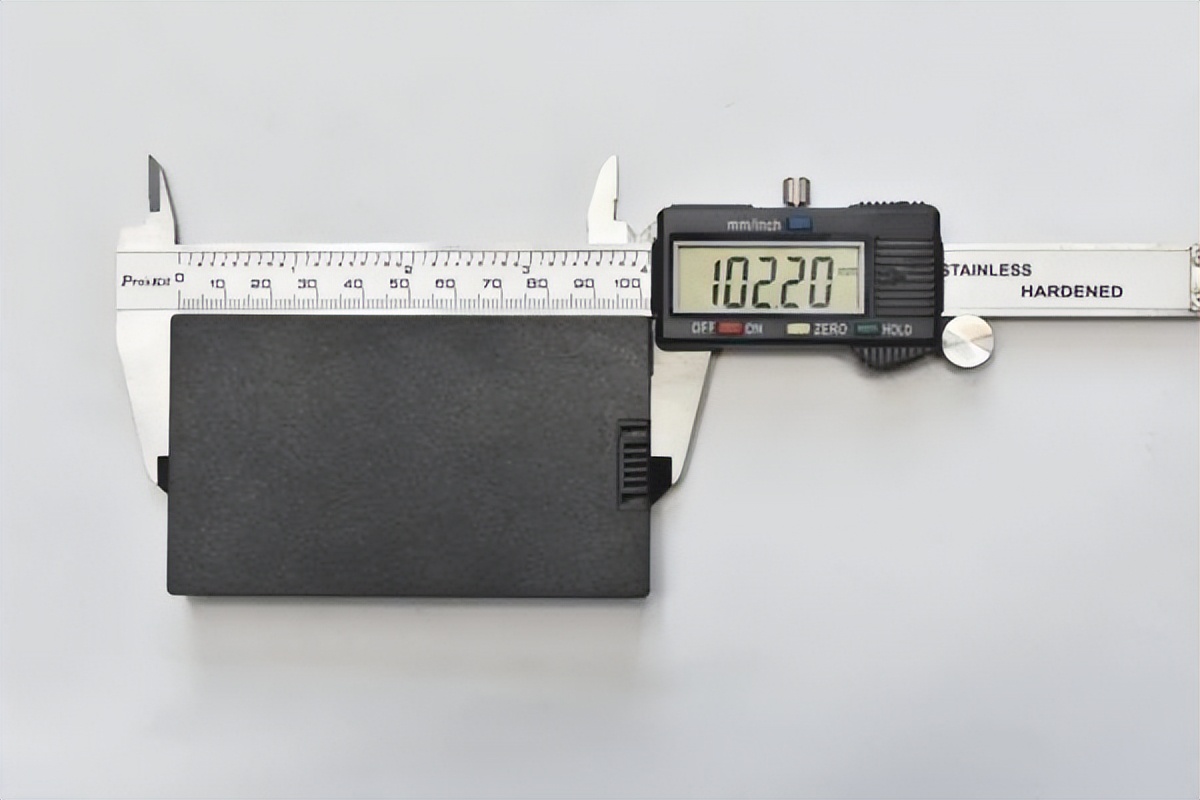

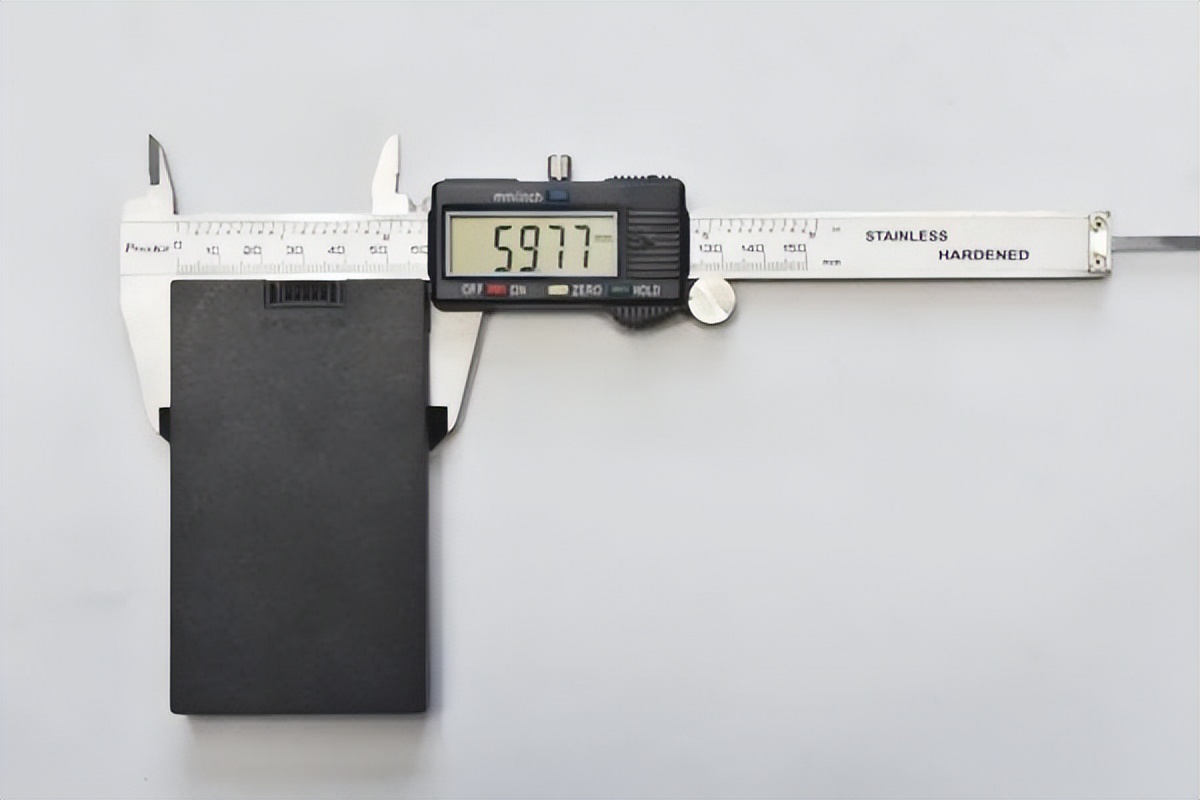

康佳智能電子鎖配備的鋰電池長10.22cm，寬5.977cm。

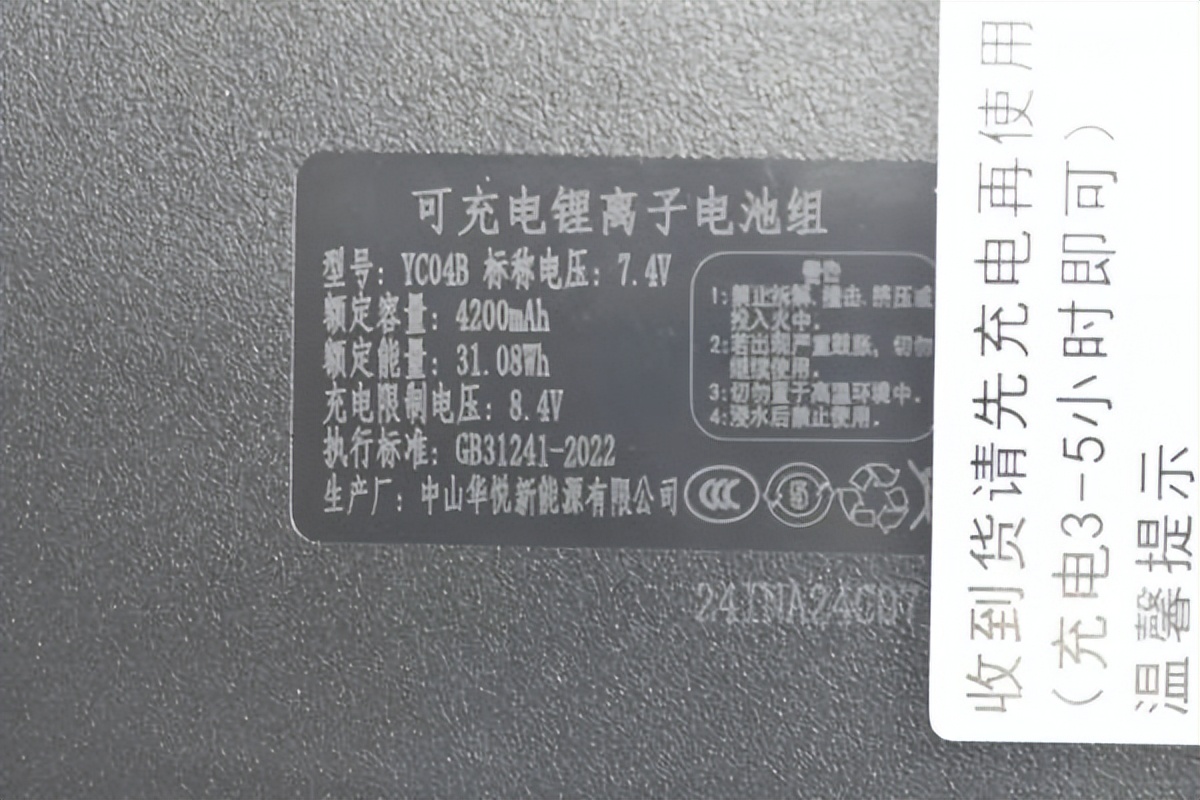

康佳智能電子鎖鋰電池上印有產品信息，可以看到該電池標稱電壓為7.4V，充電限制電壓8.4V，額定容量4200mAh，額定能量31.08Wh。

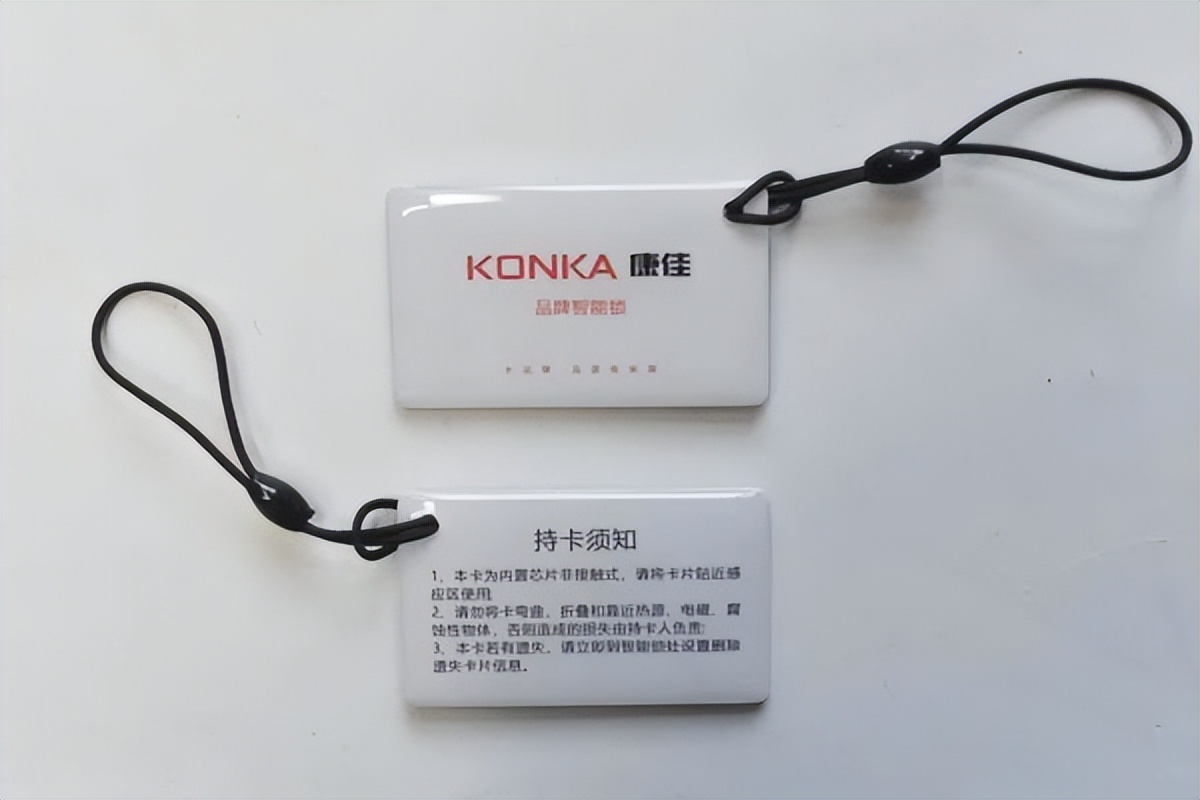

康佳智能電子鎖IC卡外觀，是內置芯片非接觸式感應卡。

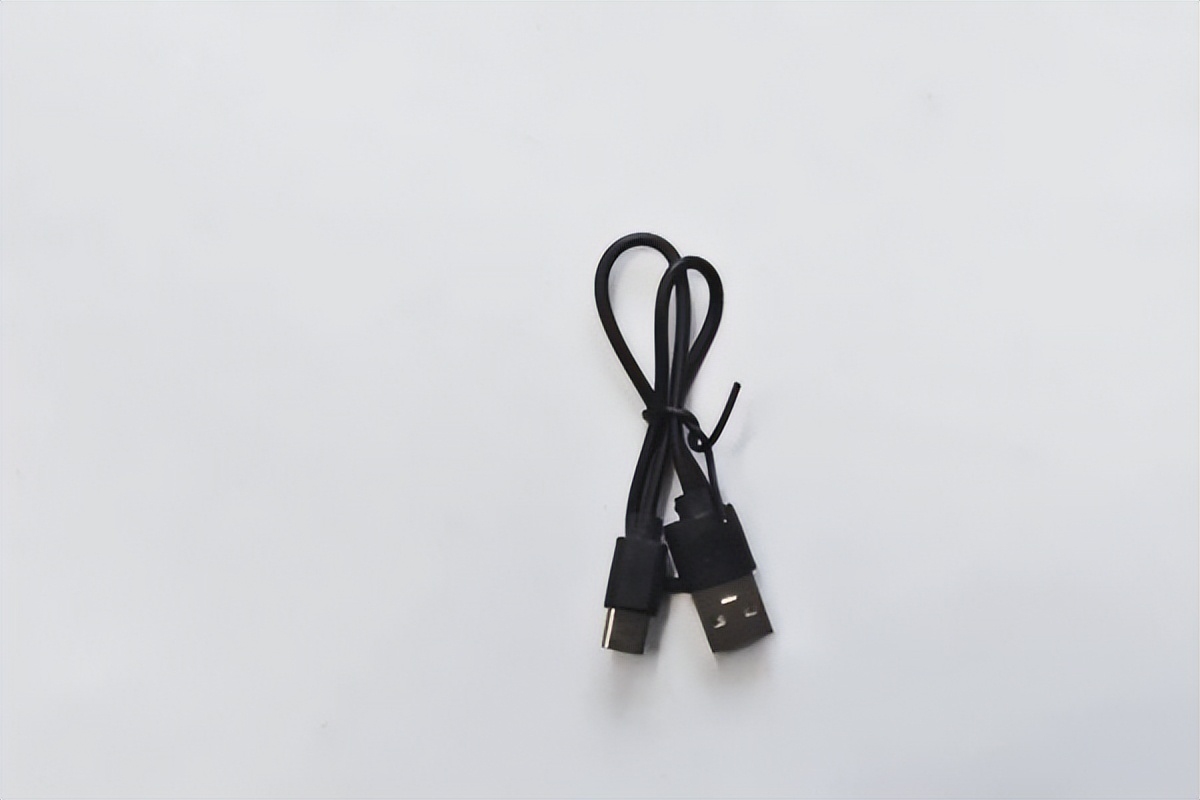

康佳智能電子鎖充電線外觀。

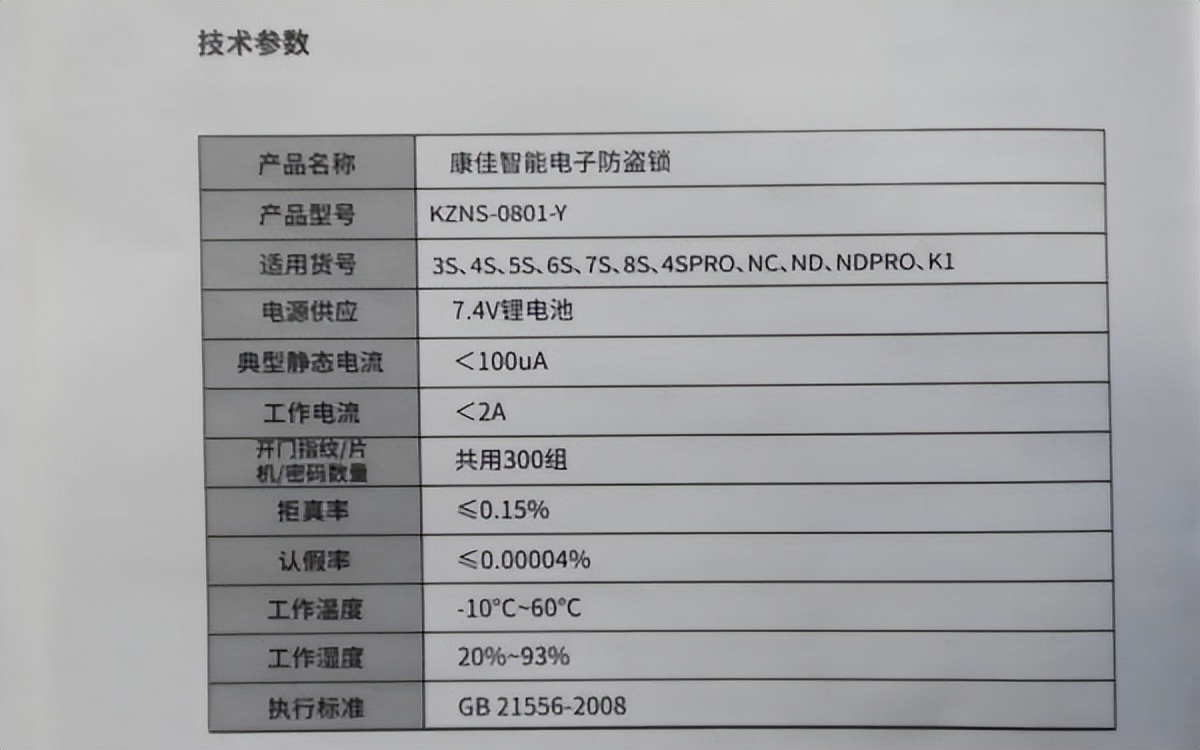

KZNS-0801-Y康佳智能電子鎖的產品基本信息如下：

KZNS-0801-Y康佳智能電子鎖拆解

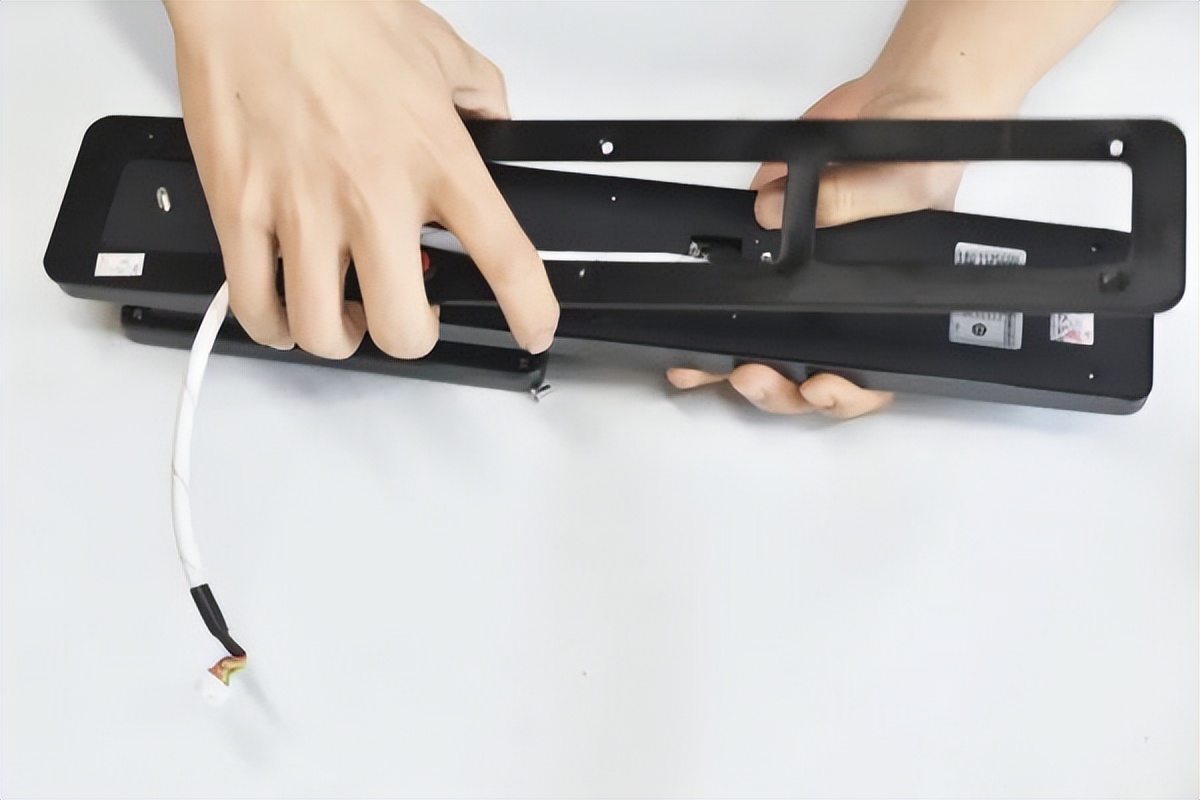

拆開康佳智能電子鎖。

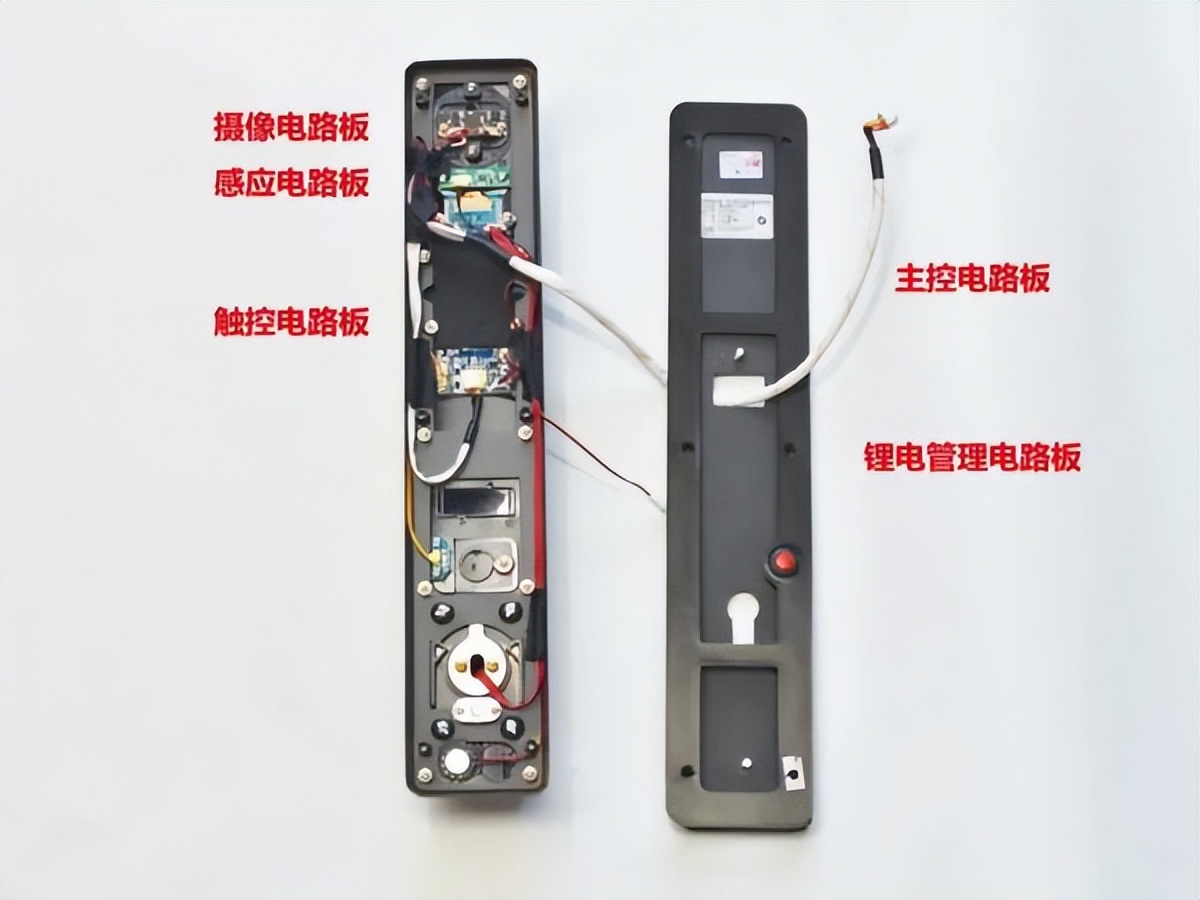

可以看到外智能電子鎖從上到下依次為攝像電路板、感應電路板、觸控電路板。

內智能電子鎖布局了主控電路板和鋰電管理電路板。

內智能電子鎖設有主控電路板。

△智能電子鎖主控電路板特寫

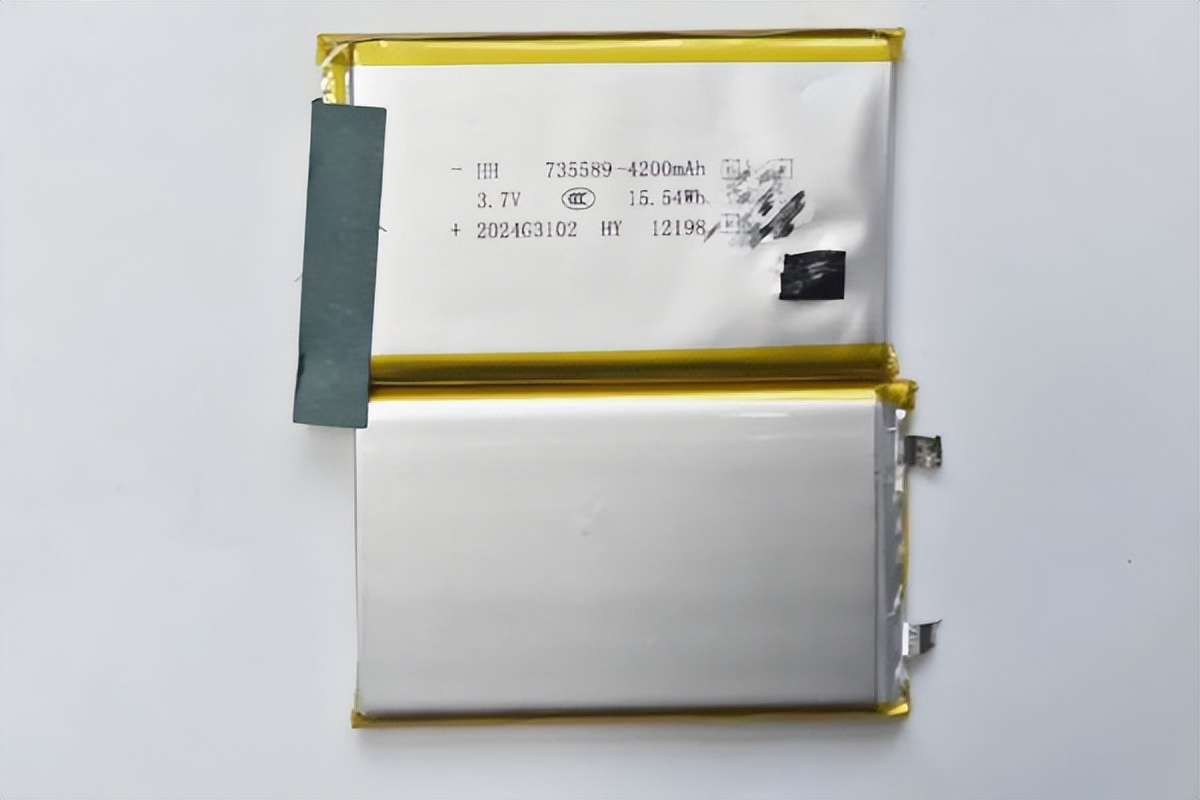

拆開康佳智能電子鎖電池，可以看到里面有2塊鋰離子聚合物電池，單電池電壓為3.7V。

將內外兩個智能電子鎖的電路板取出后，依次分析其電路圖。

首先分析外部智能電子鎖的電路圖。

觸控電路板

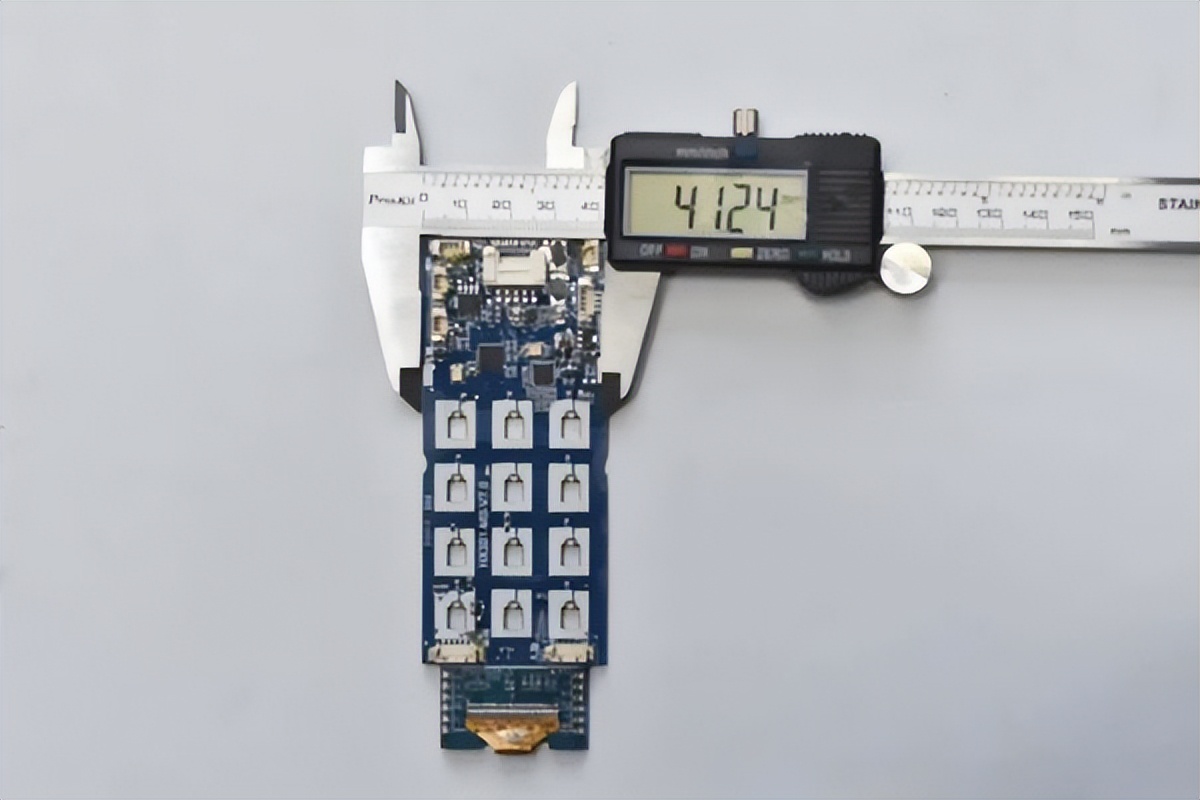

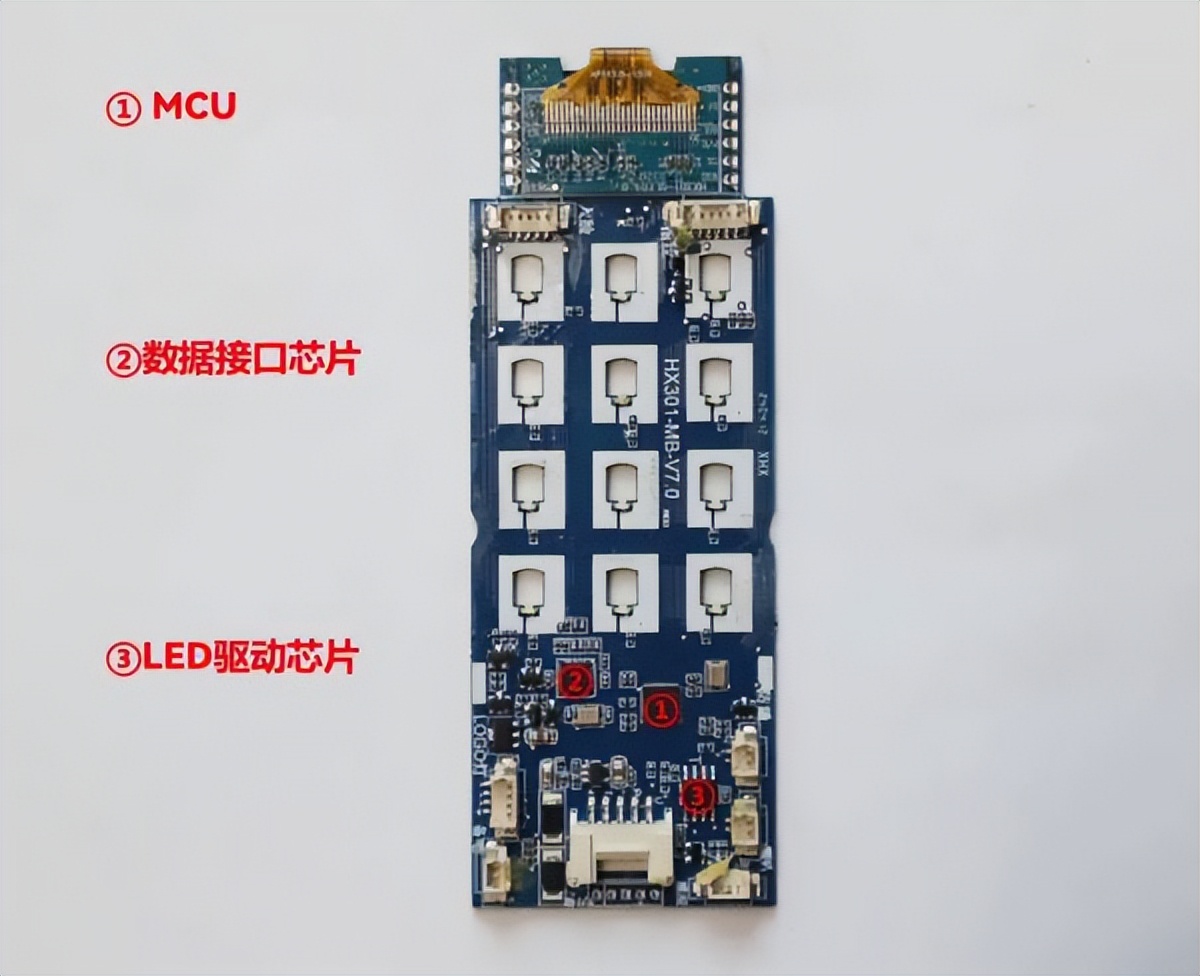

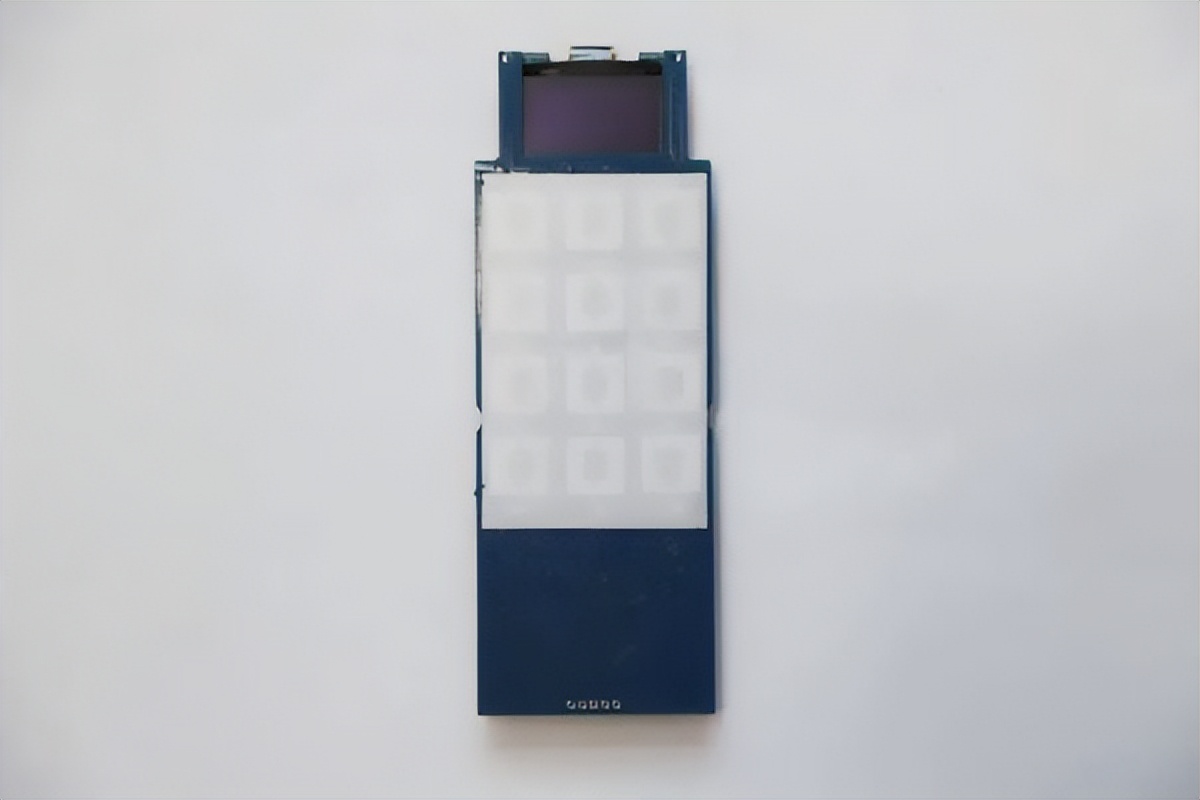

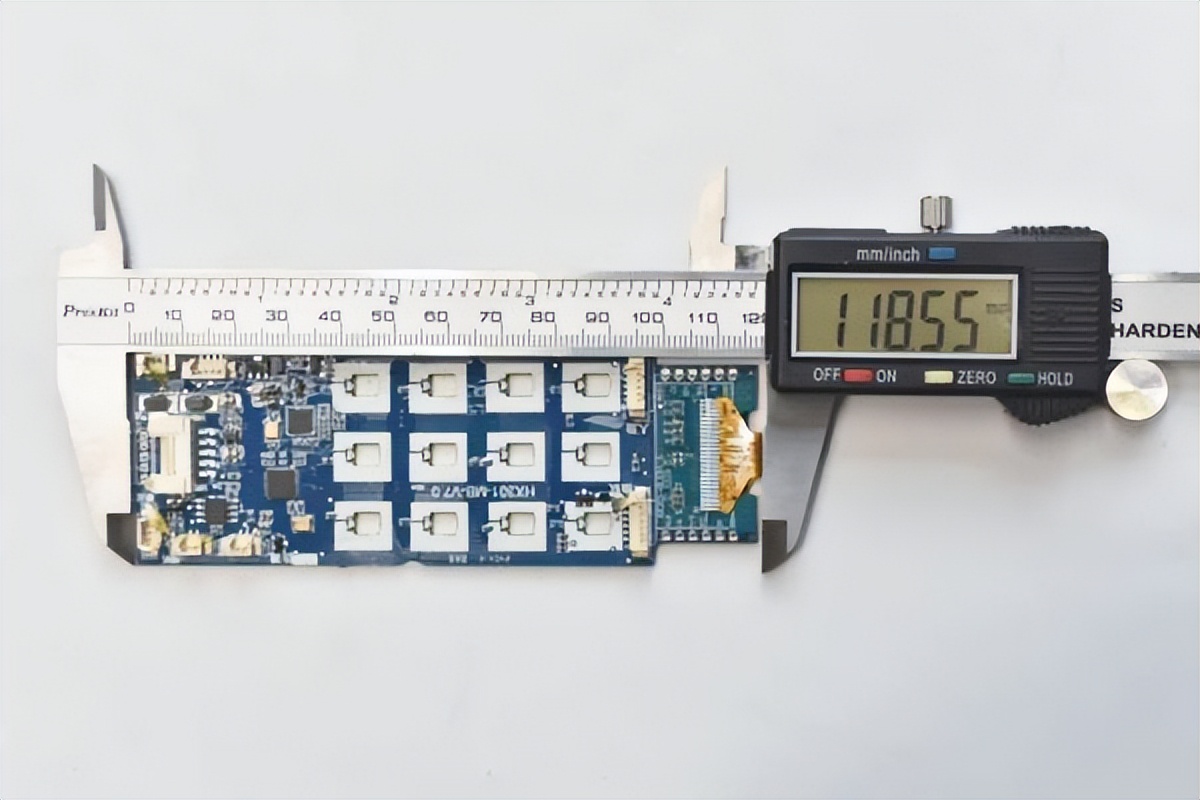

外部智能電子鎖的觸控電路板如圖：

該電路板長11.855cm，寬4.124cm。

MCU

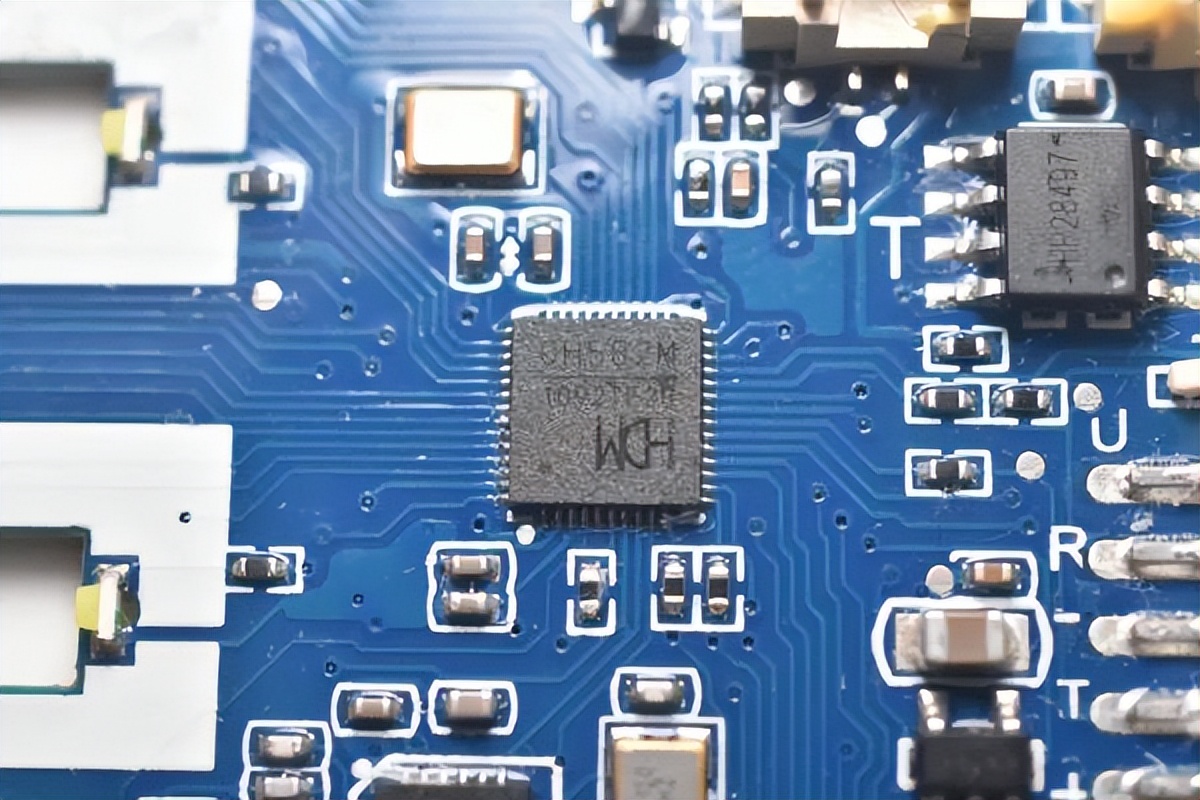

主控MCU來自沁恒微電子，型號為CH582，封裝形式為QFN48。

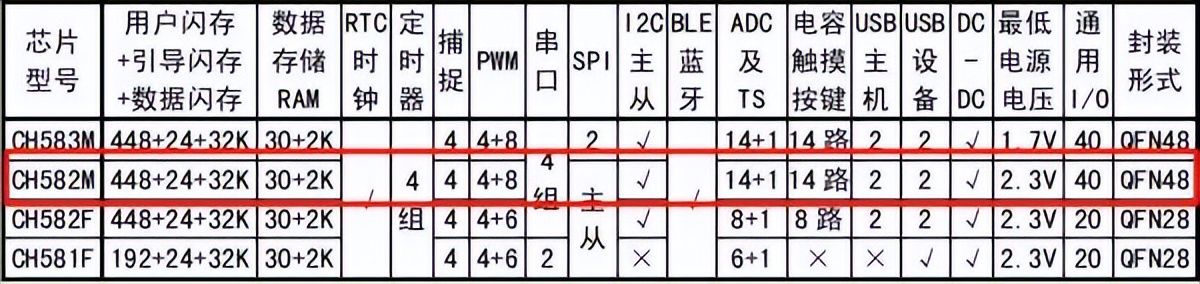

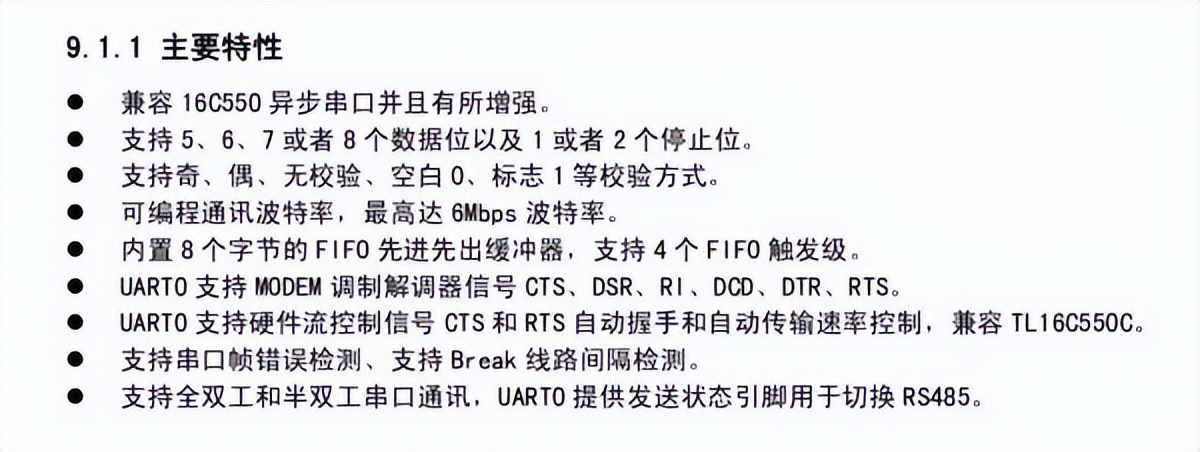

CH582M是集成BLE無線通訊的RISC-V MCU微控制器。片上集成2Mbps低功耗藍牙BLE通訊模塊、 2個全速USB主機和設備控制器及收發器、4個串口、14路ADC、觸摸按鍵檢測模塊、RTC等豐富的外設資源。

△CH582M引腳排列

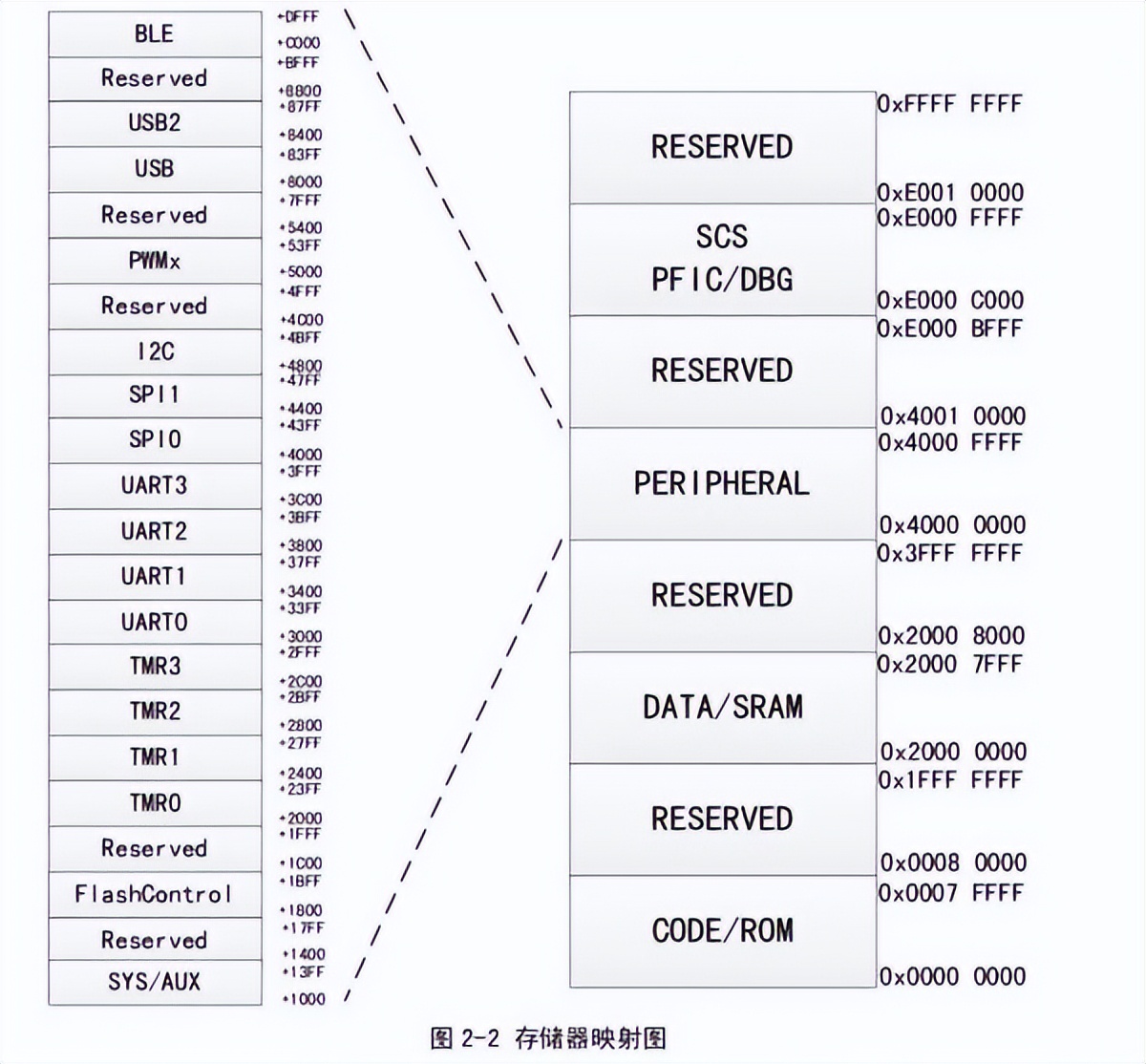

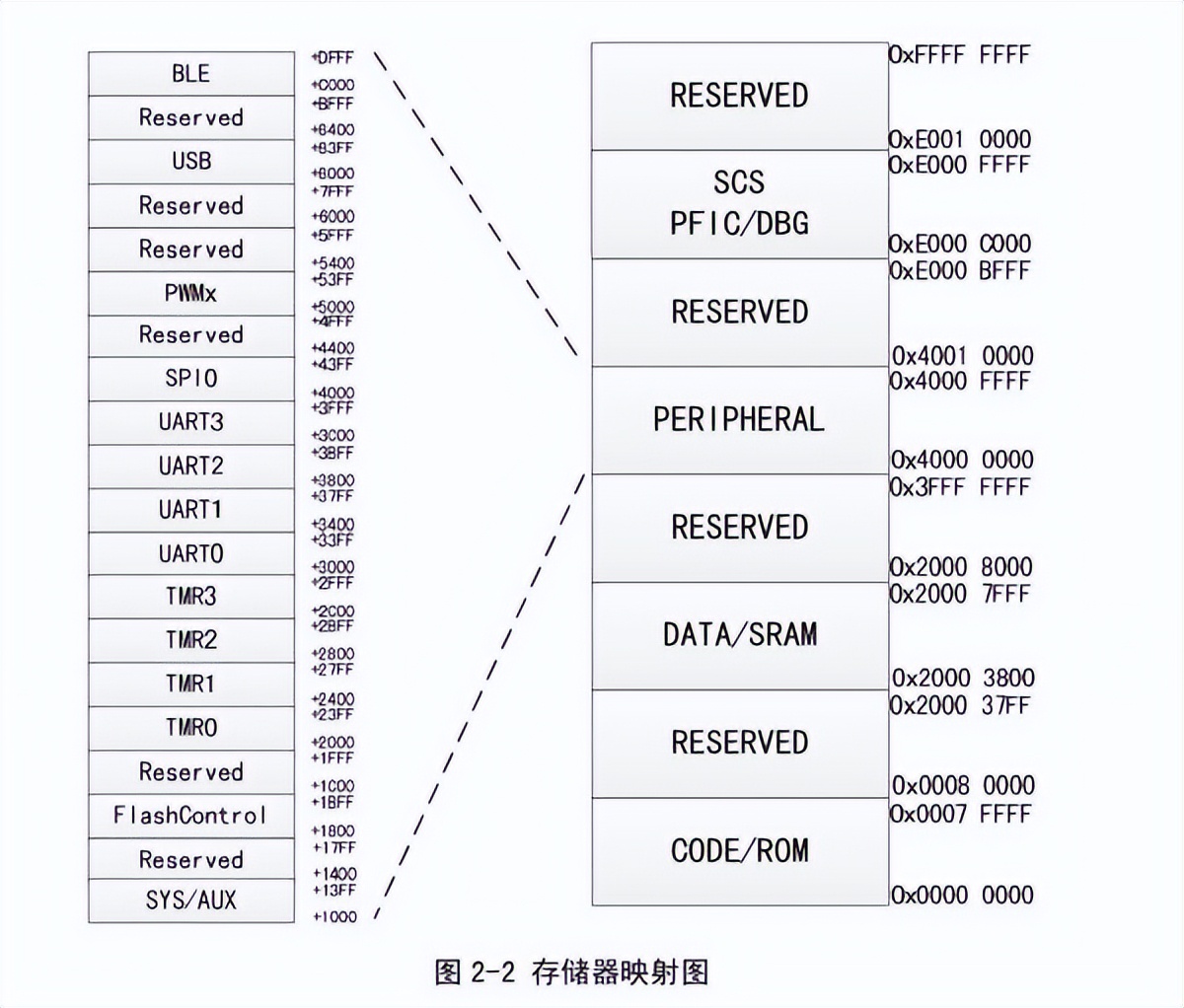

CH582M具有512K字節非易失存儲FlashROM和32K字節易失數據存儲SRAM，可以實現448KB用戶應用程序存儲CodeFlash和32KB用戶非易失數據存儲區DataFlash，擁有較強的數據存儲能力。

另外，CH582M的低功耗藍牙BLE集成了2.4GHz RF收發器和基帶及鏈路控制，接收靈敏度為98dBm，且在6dBm發送功率時無線通訊距離約500米，在6dBm發送功率125Kbps的通訊距離約1000米，具備較強的信號接收能力。

芯片射頻、模擬、數字和網絡協議棧四大關鍵技術均為沁恒自研，并針對智能門鎖等應用，單芯片集成防水級觸摸、段碼屏直驅功能，外圍精簡。

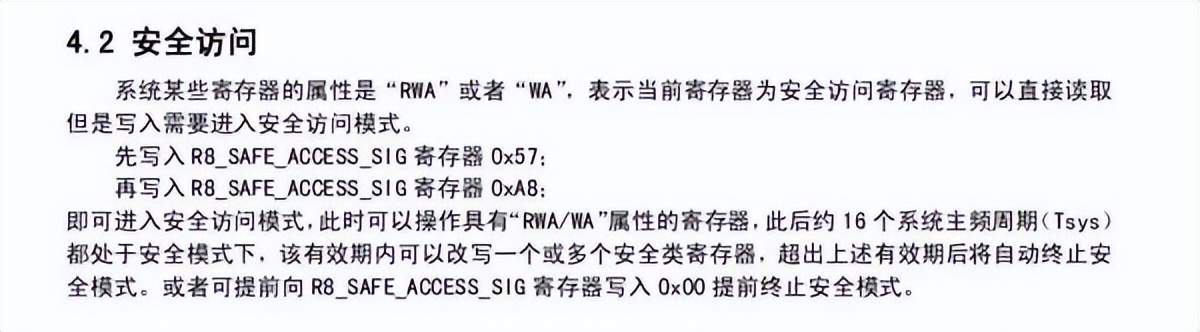

CH582還具備AES-128 加解密，芯片唯一ID保障了較強的安全性。

數據接口芯片

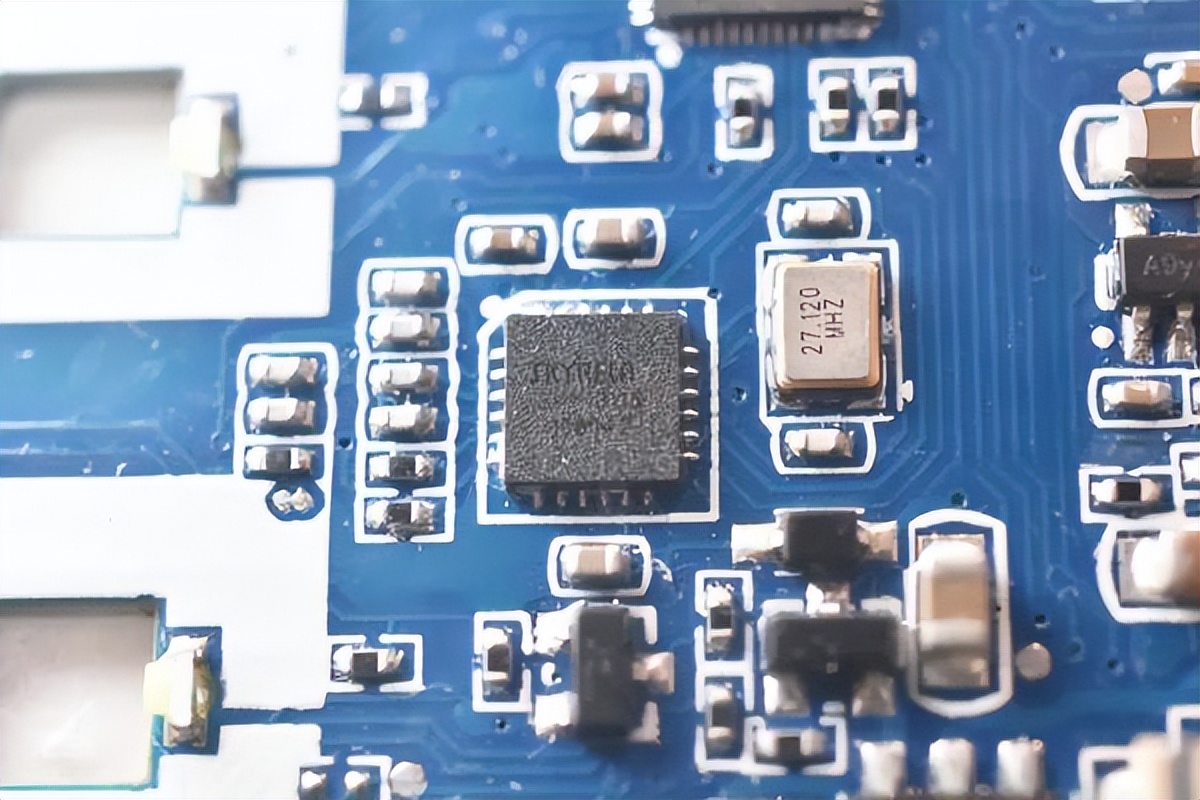

數據接口芯片來自SKYRELAY(斯凱瑞利)，型號為SKY1311S，封裝形式為4mm×4mm 24pinQFN。

這是一款應用于13.56MHz RFID系統非接觸式讀寫設備芯片，支持ISO14443 Type A/B標準協議，可實現有效距離8cm通信?？赏瓿蒘PI接口和NFC非接觸接口之間的數據交互。

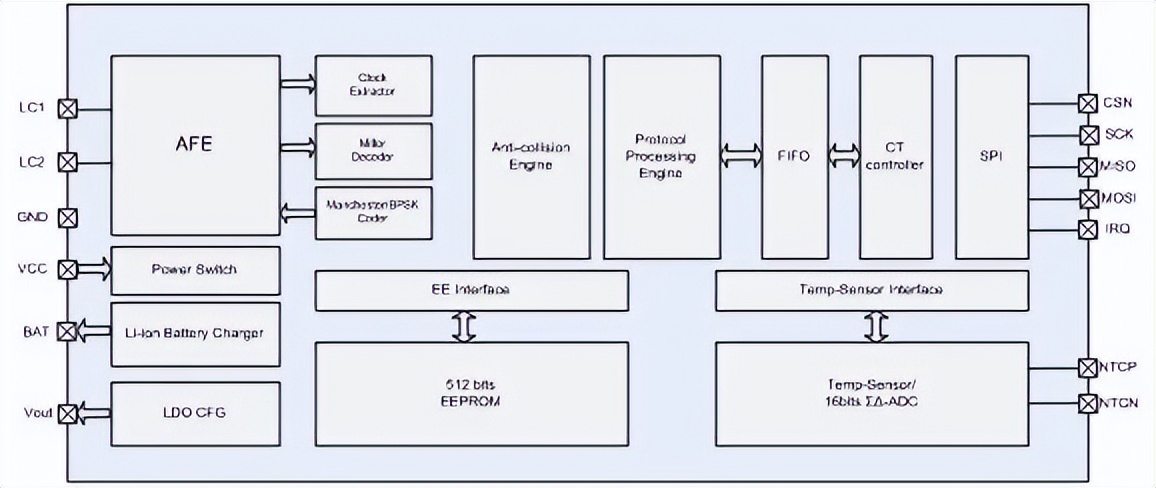

△結構框圖

LED驅動芯片

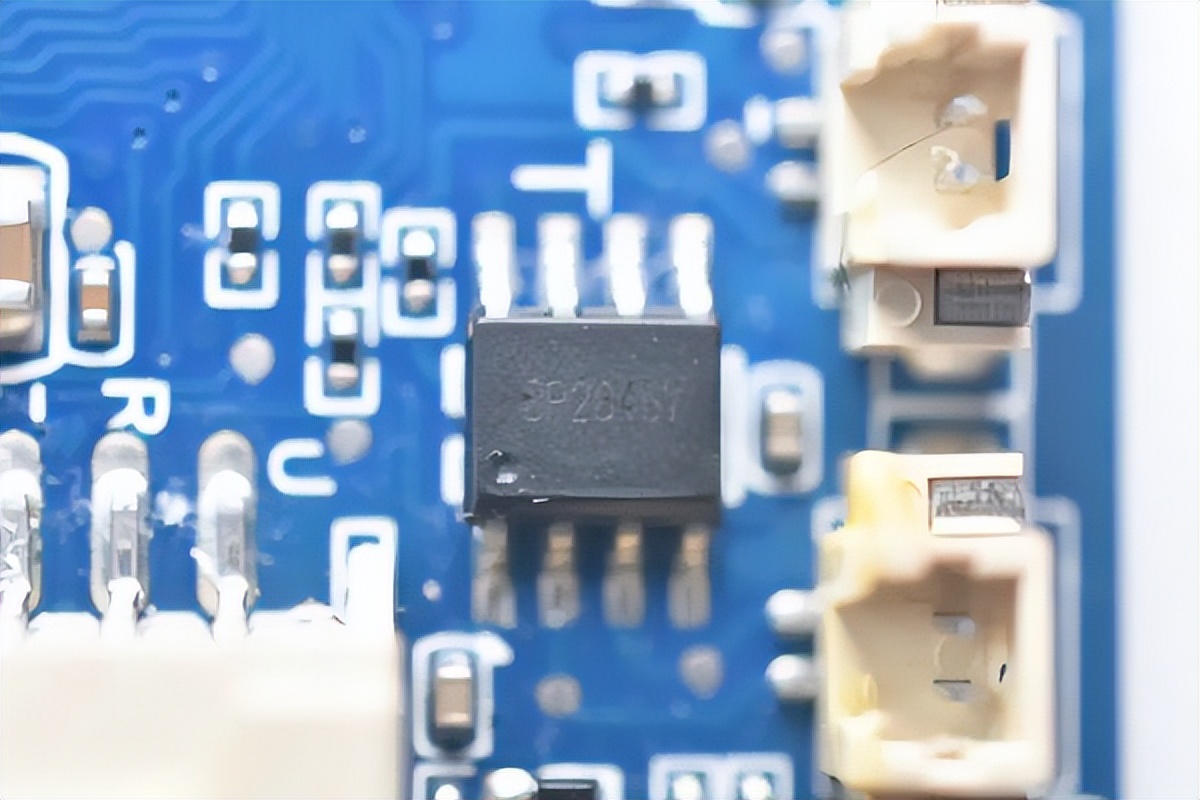

該芯片絲印為BP28497，品牌來自晶豐明源，封裝形式為SOP8。官網沒有詳細產品信息，推測可能是LED驅動芯片。

攝像電路板

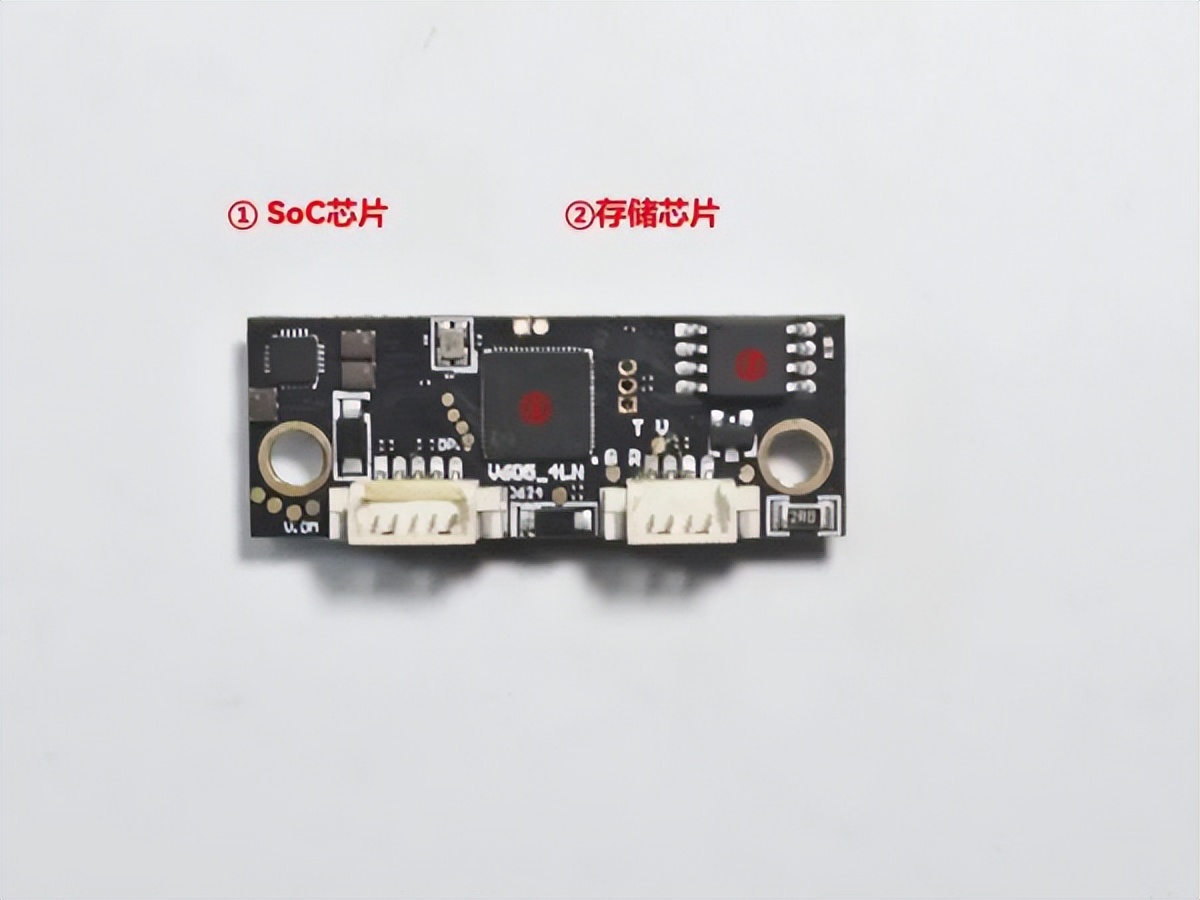

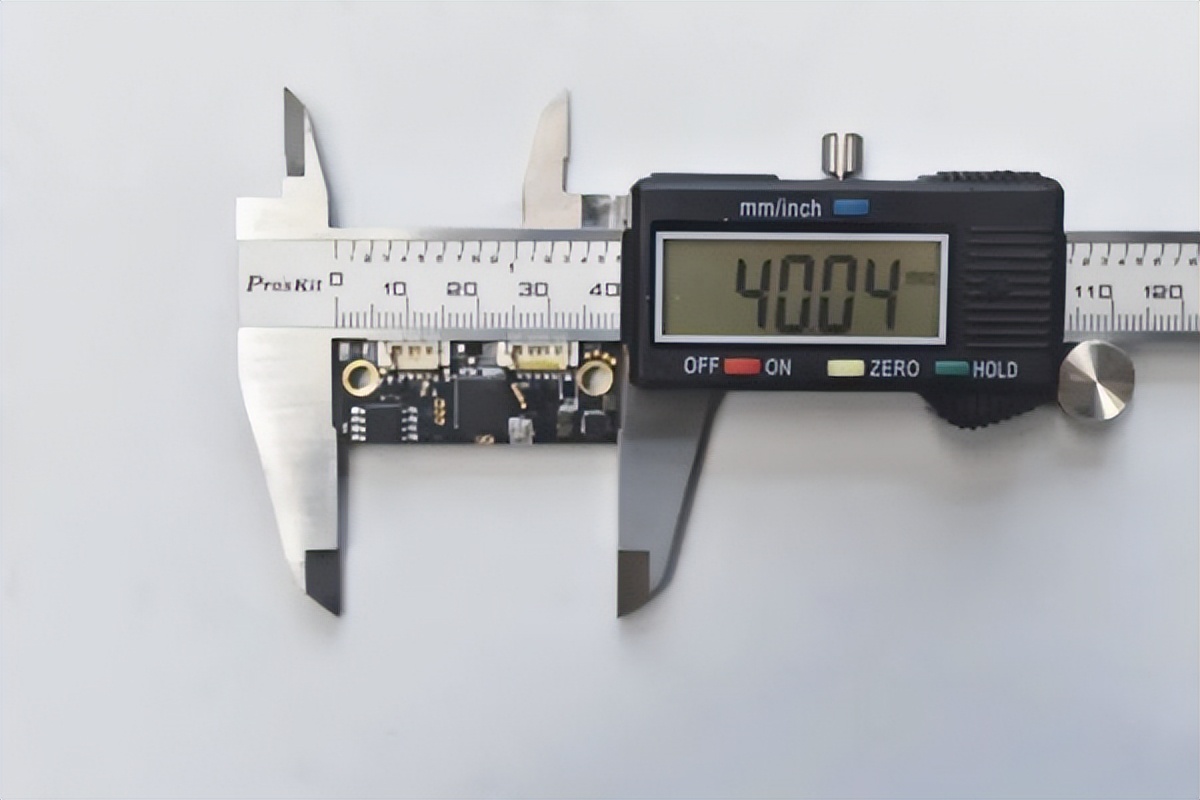

攝像電路板如圖所示，長4.004cm，寬1.508cm。

SoC芯片

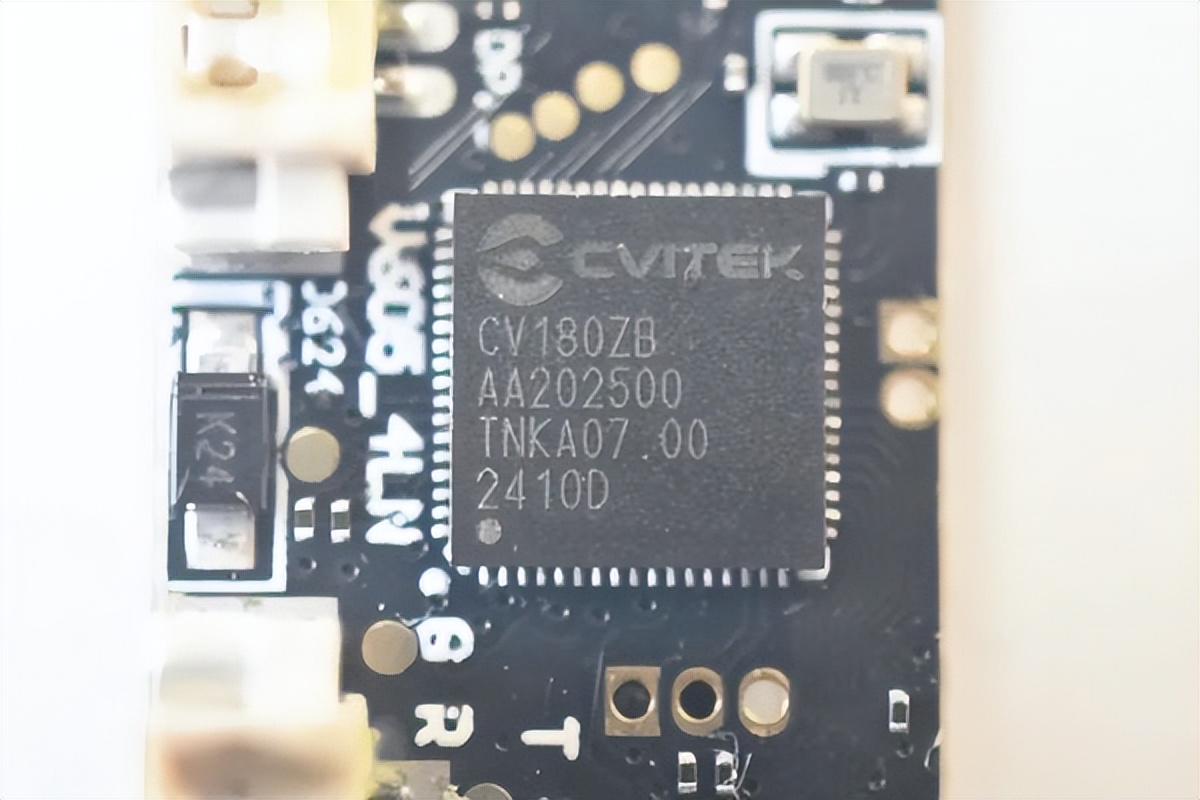

攝像SoC芯片來自于晶視CVITEK，型號為CV180ZB，封裝形式為 QFN68(7mm x 7mm)。

CV180ZB集成H.264/H.265視頻壓縮編碼器和ISP;內置DDR及完整的周邊和外設，支持數字寬動態、3D降噪、除霧、鏡頭畸變校正等多種圖像增強和矯正算法，能夠提供專業級的視頻圖像質量。

此外，CV180ZB支持安全啟動及升級，硬件加解密，集成POR、ADC、I2C、SPI、UART、PWM、SDIO 3.0、USB 2.0 Host/Device等外圍接口。它還集成了MAC PHY，支持10/100 Mbps全雙工或半雙工模式，內置DRAM，支持快速開機，以及通過SD/USB device/以太網燒寫鏡像。

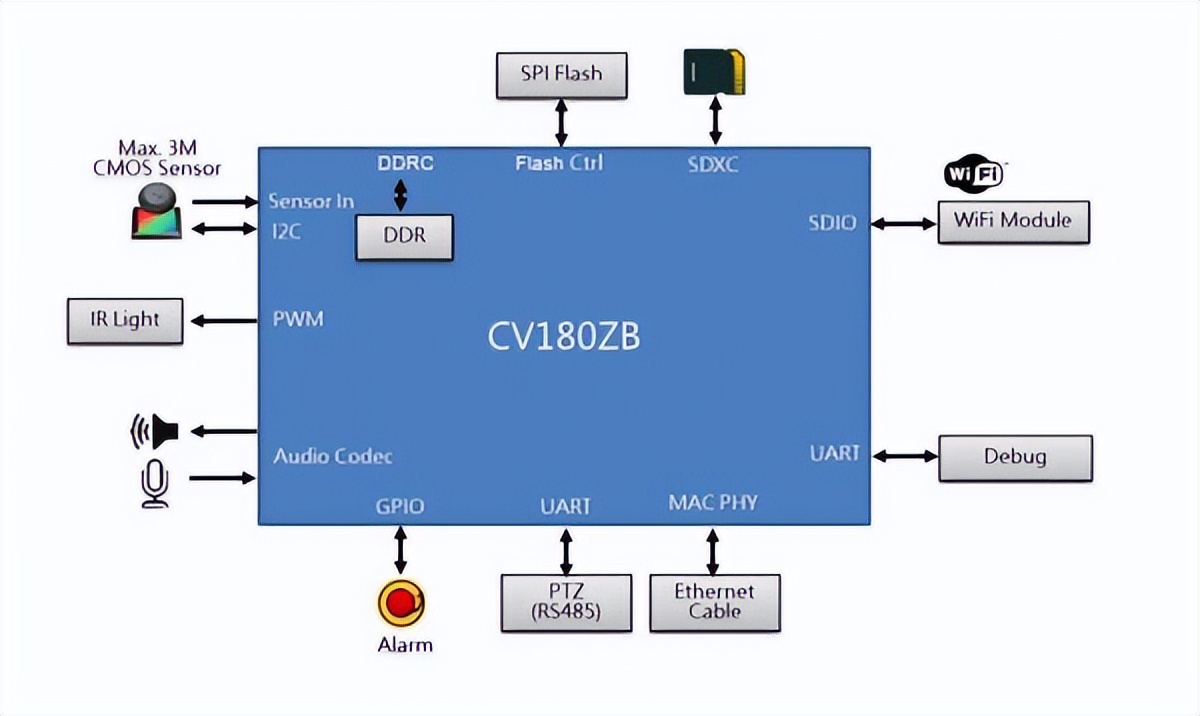

△CV180ZB產品方案圖

存儲芯片

存儲芯片來自恒爍半導體，型號為ZB25VQ64C，封裝形式為SOP8。

ZB25VQ64C是一款64M-BIT的閃存芯片，支持高達133MHz的SPI頻率，當使用快速讀取雙/四路I/0和OPI指令時，等效時鐘速率為 266MHz(133MHzx2)。

這些傳輸速率可以超過標準異步8位和16位并行閃存。連續讀取模式允許以最少8個時鐘的指令開銷高效訪問內存，以讀取24位地址，從而實現真正的執行操作。

△功能框圖

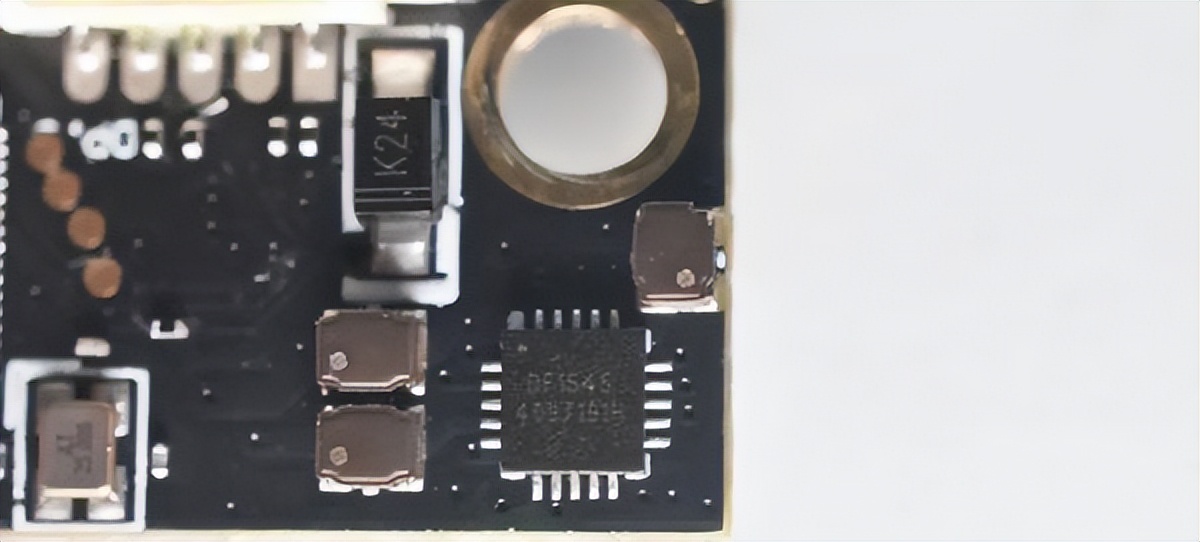

Soc芯片旁有一顆絲印為DF154S的芯片，封裝為QFN20。

鋰電管理電路板

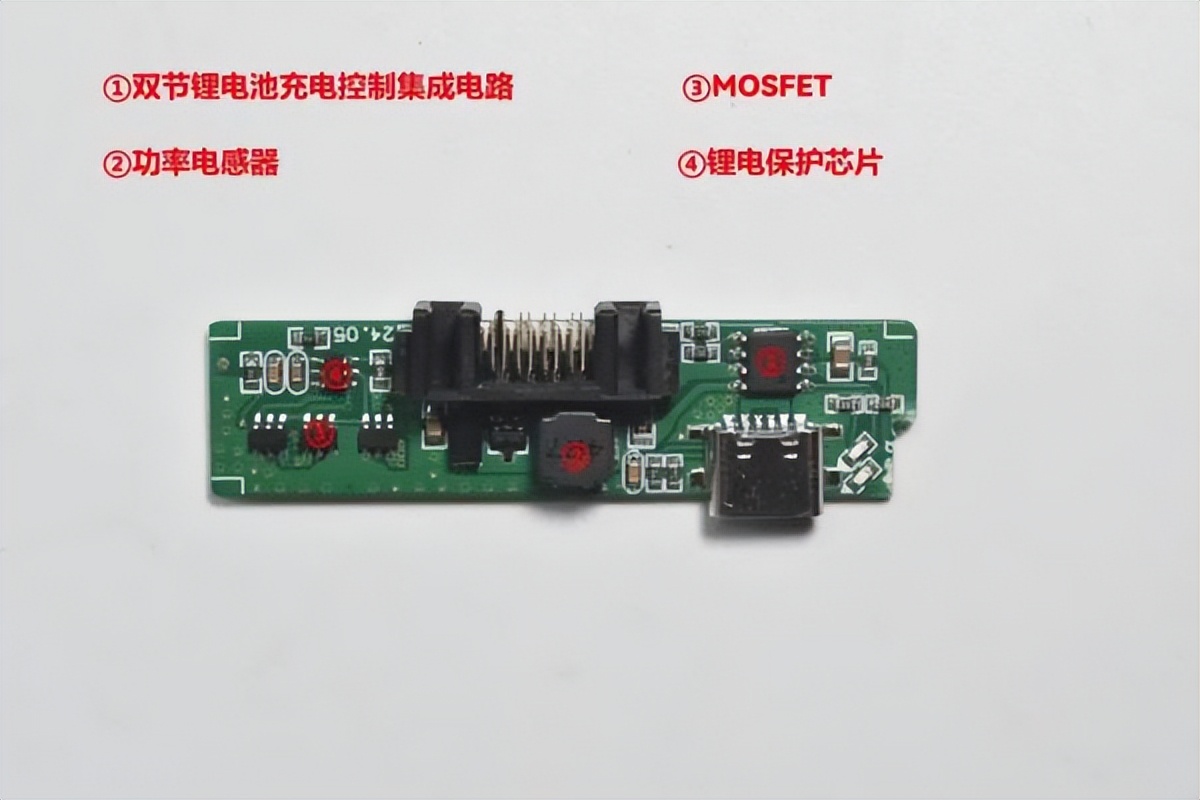

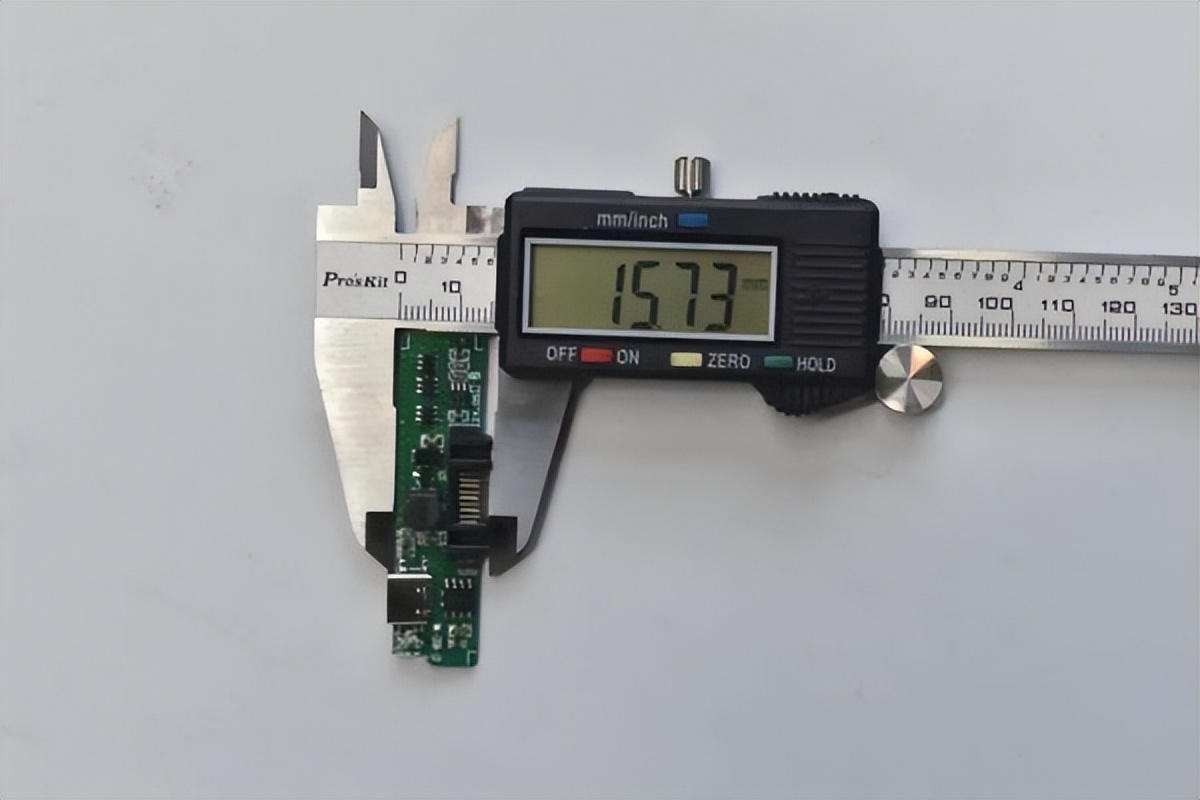

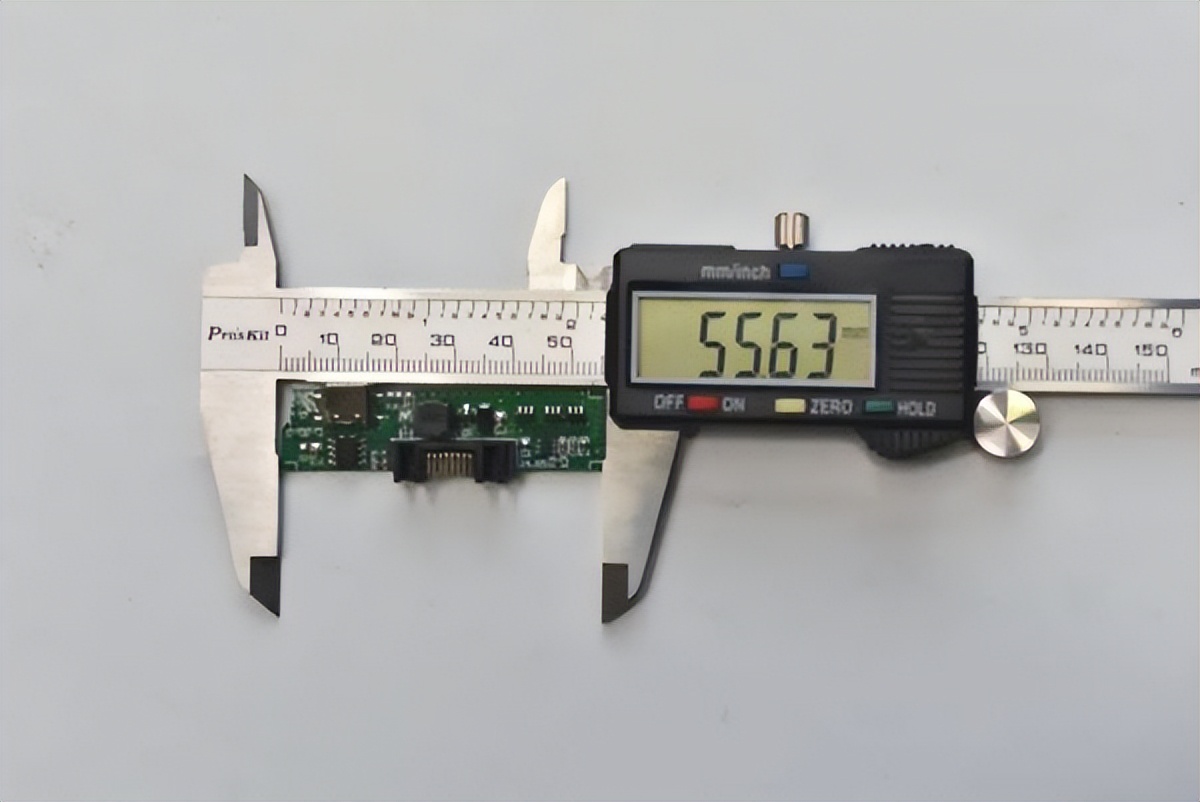

鋰電管理電路板如圖，長5.563cm，寬1.573cm。

雙節鋰電池充電控制集成電路

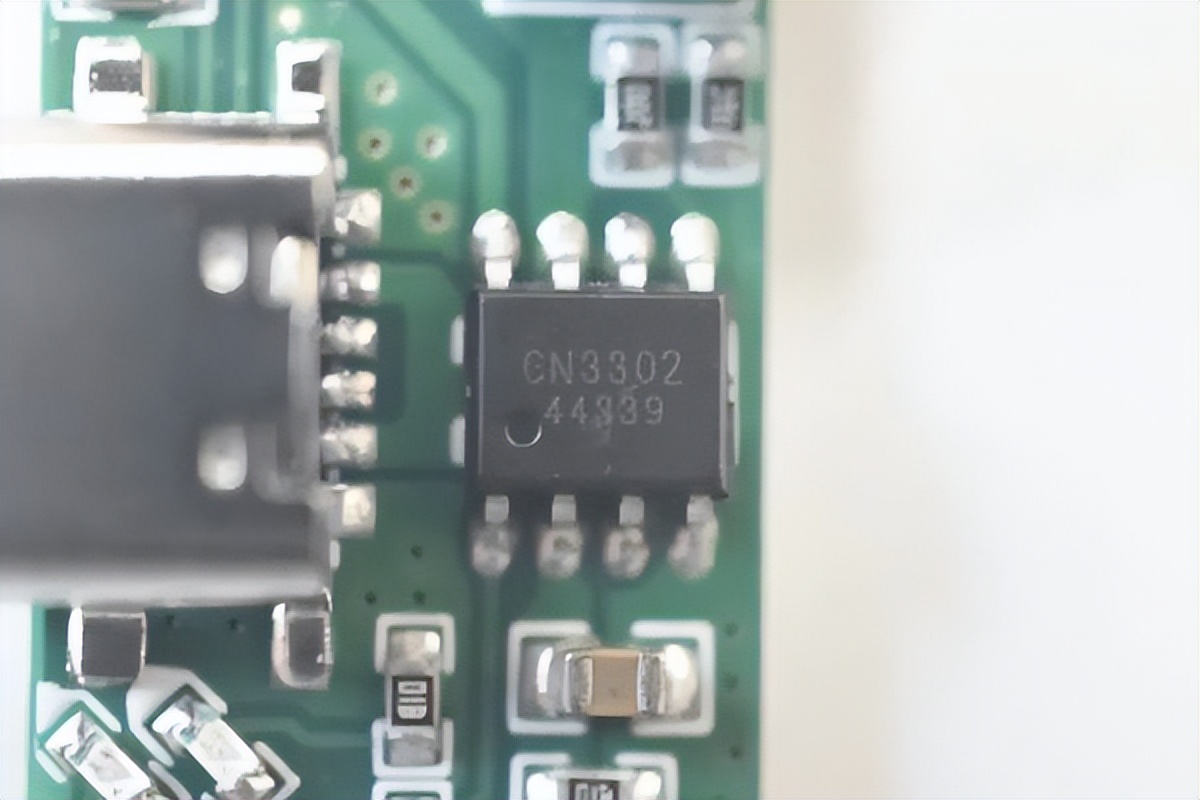

雙節鋰電池充電控制集成電路來自CONSONANCE如韻，型號為CN3302，封裝形式為SOP8。

這是一款工作于2.7V到6.5V的PFM升壓型雙節鋰電池充電控制集成電路，采用恒流和準恒壓模式對電池進行充電管理，內部集成有基準電壓源、電感電流檢測單元、電池電壓檢測電路和片外場效應晶體管驅動電路等。

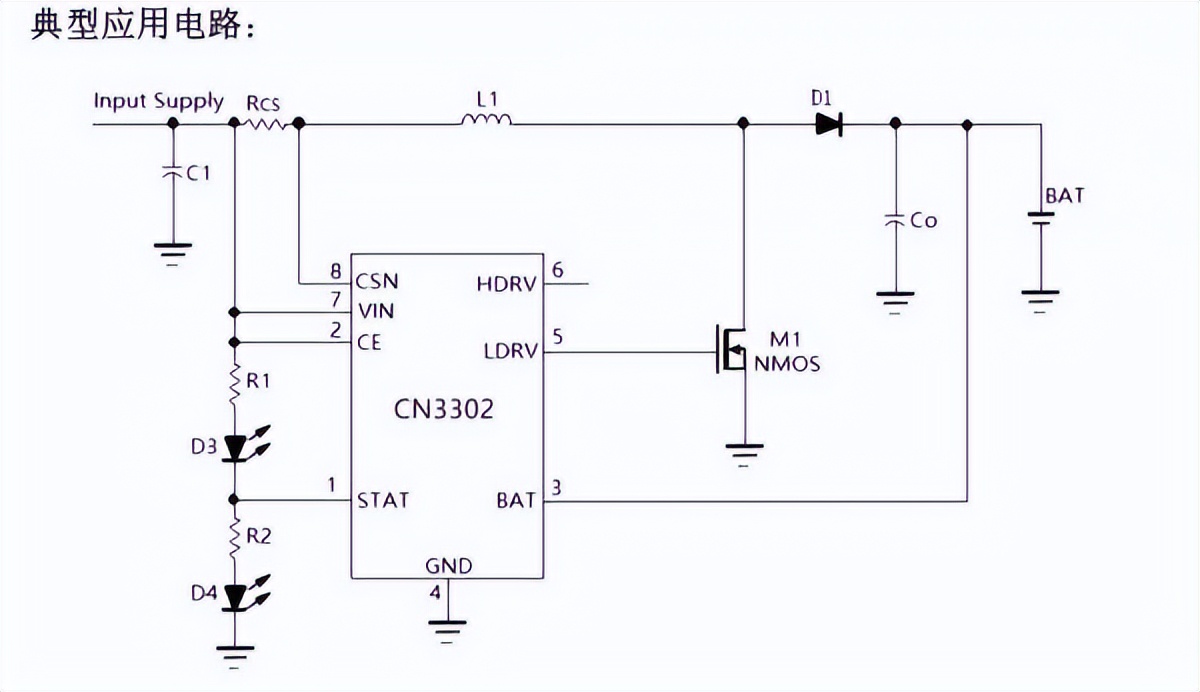

圖源：如韻產品手冊

鋰電保護芯片

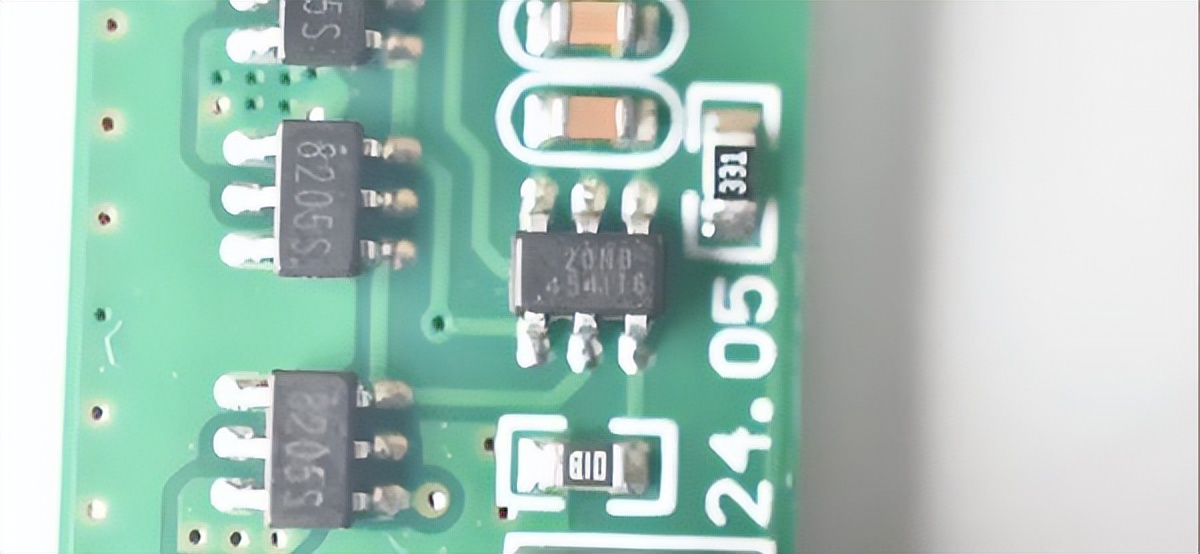

鋰電保護芯片來自于宏康，型號為20NB，封裝形式為SOT-23-6，能夠對2節串聯可再充電鋰離子/鋰聚合物電池的過充電、過放電和過電流進行保護。

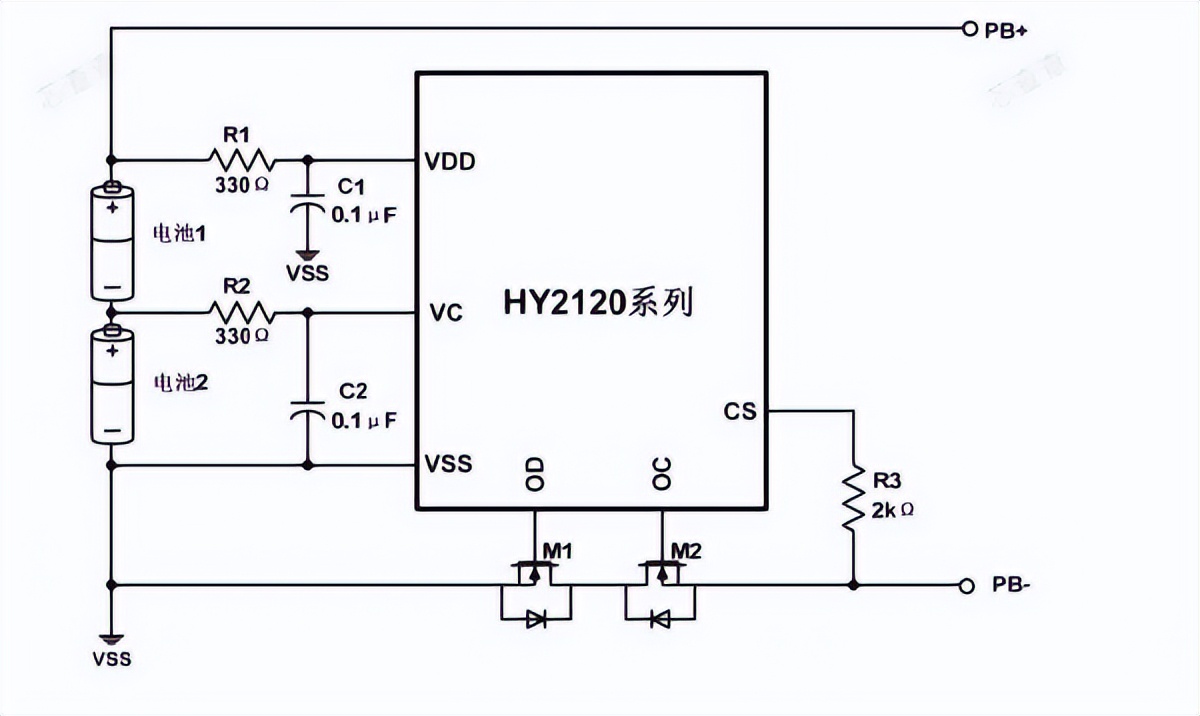

△應用電路圖

MOSFET

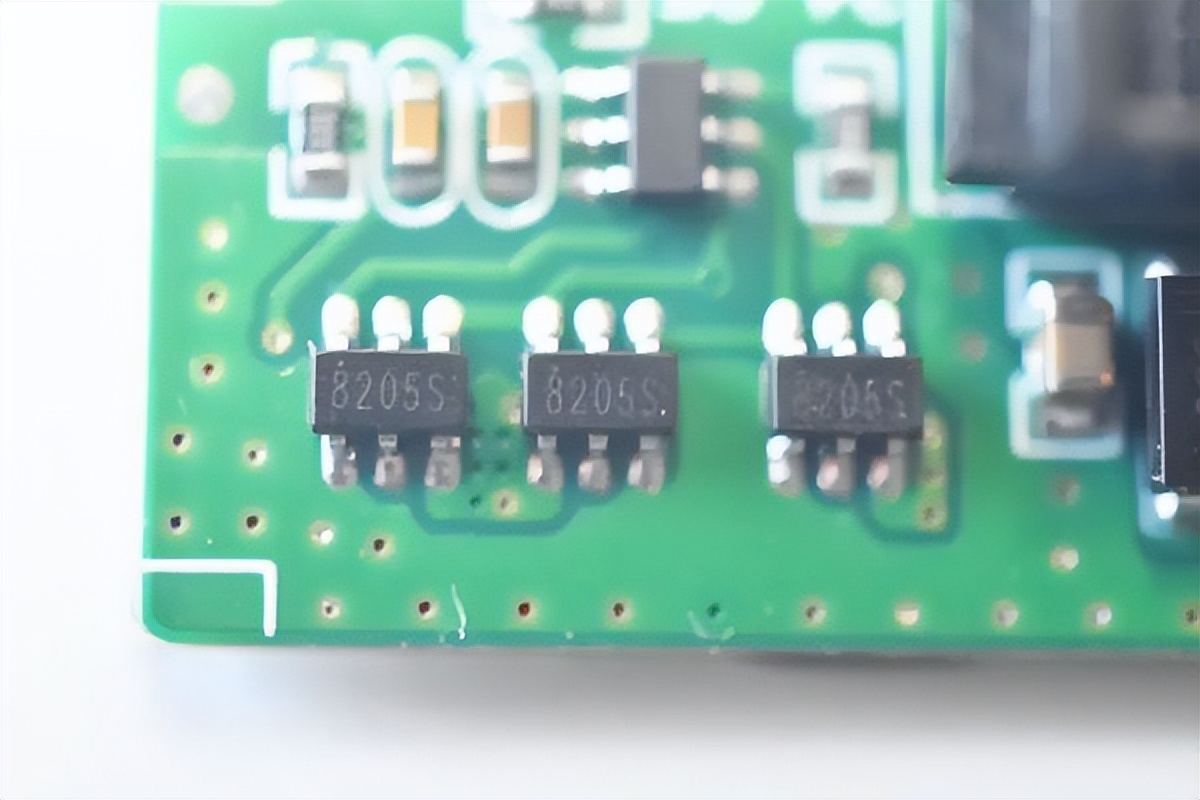

整流二極管旁邊是3個MOSFET，型號為8205S，封裝為SOP6，通過控制柵極電壓來開啟或關閉漏極和源極之間的電流通道。

功率電感器

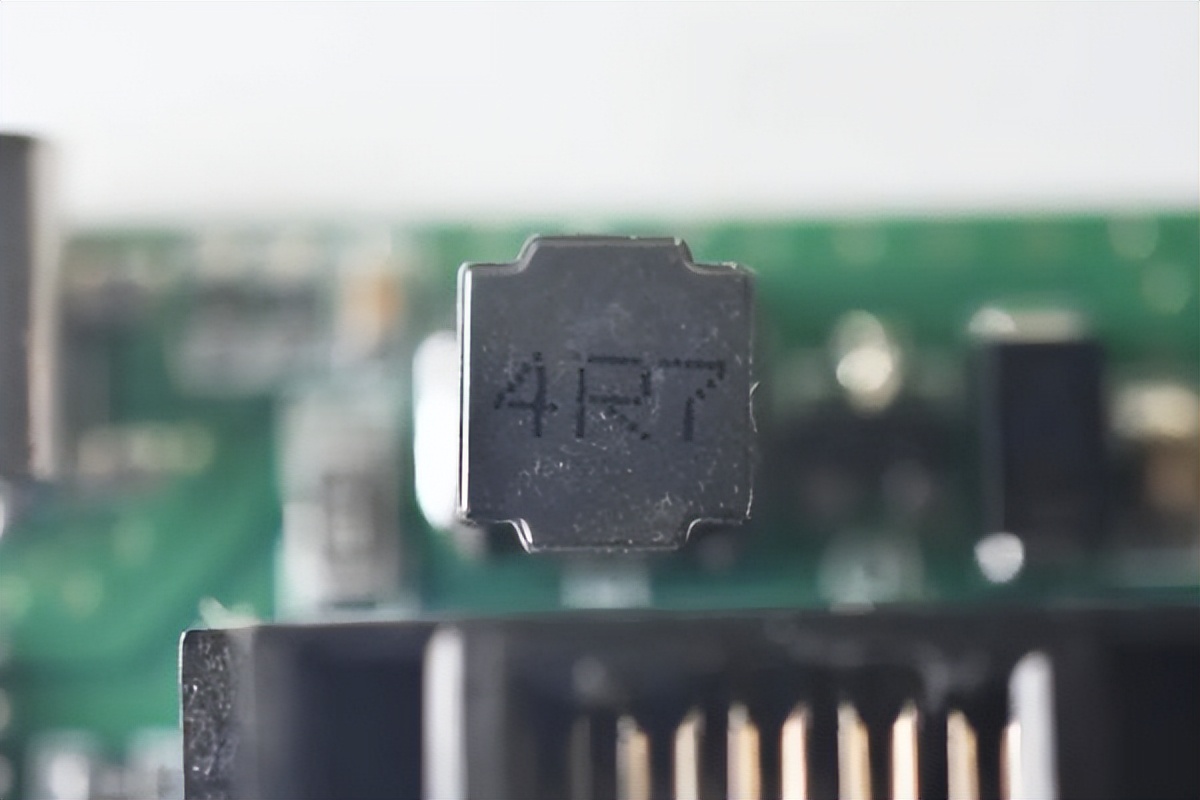

功率電感器主要起到升壓作用，標識顯示電感量為4.7μH。

感應電路板

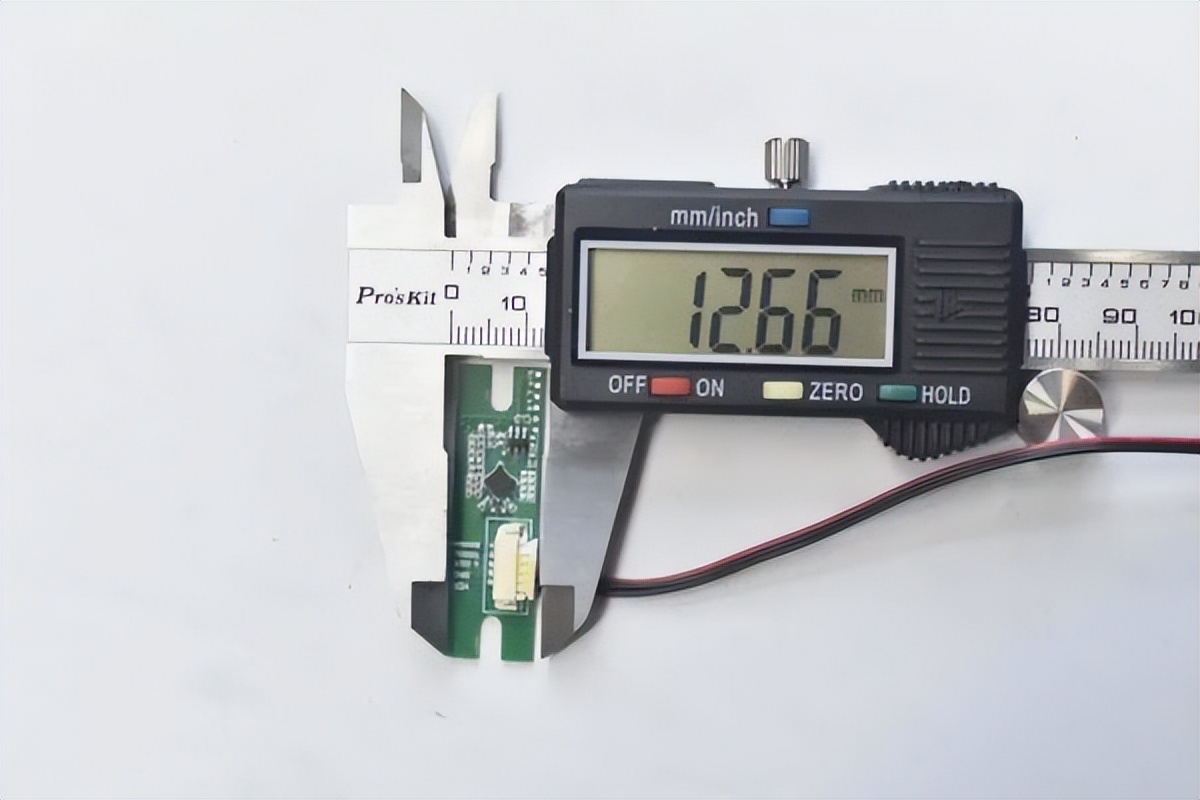

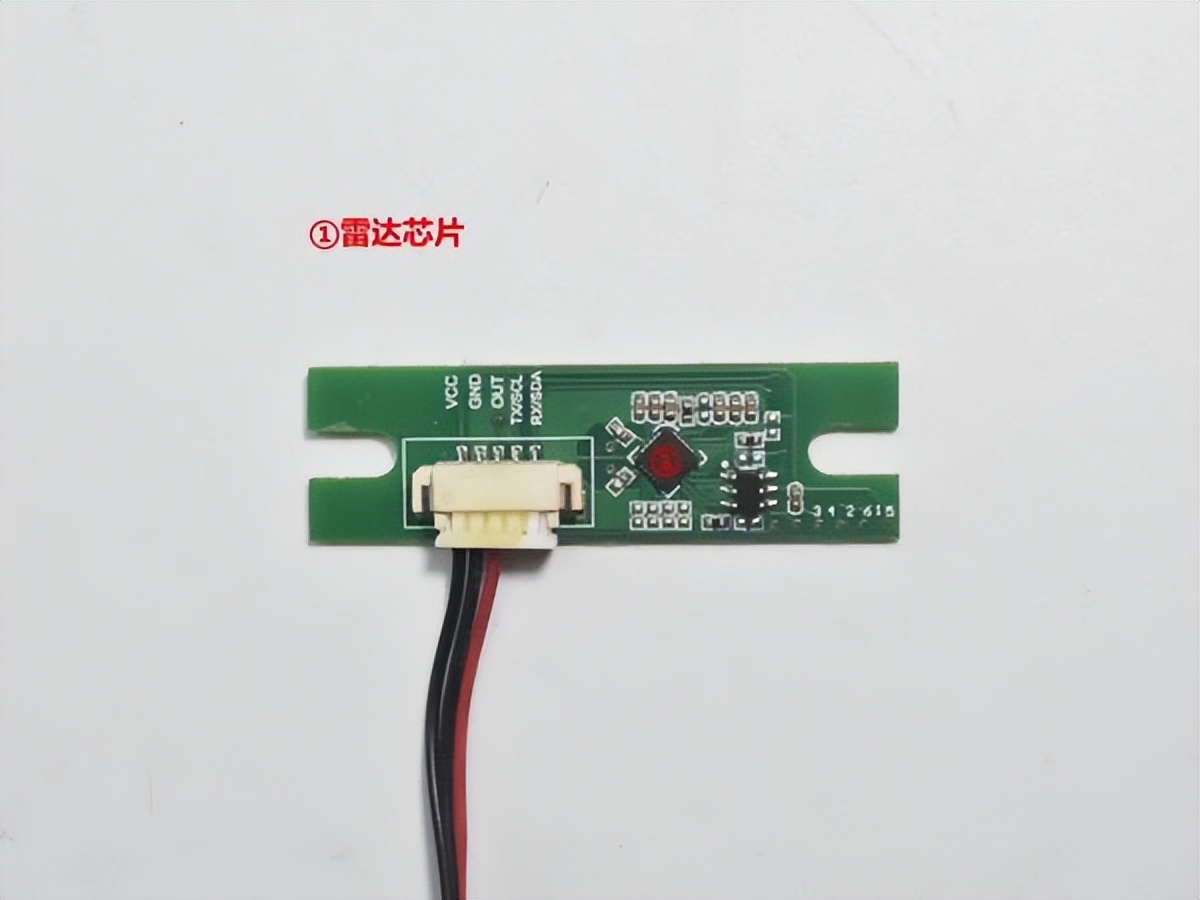

感應電路板布局如下，長3.712cm 寬1.266cm。

雷達芯片

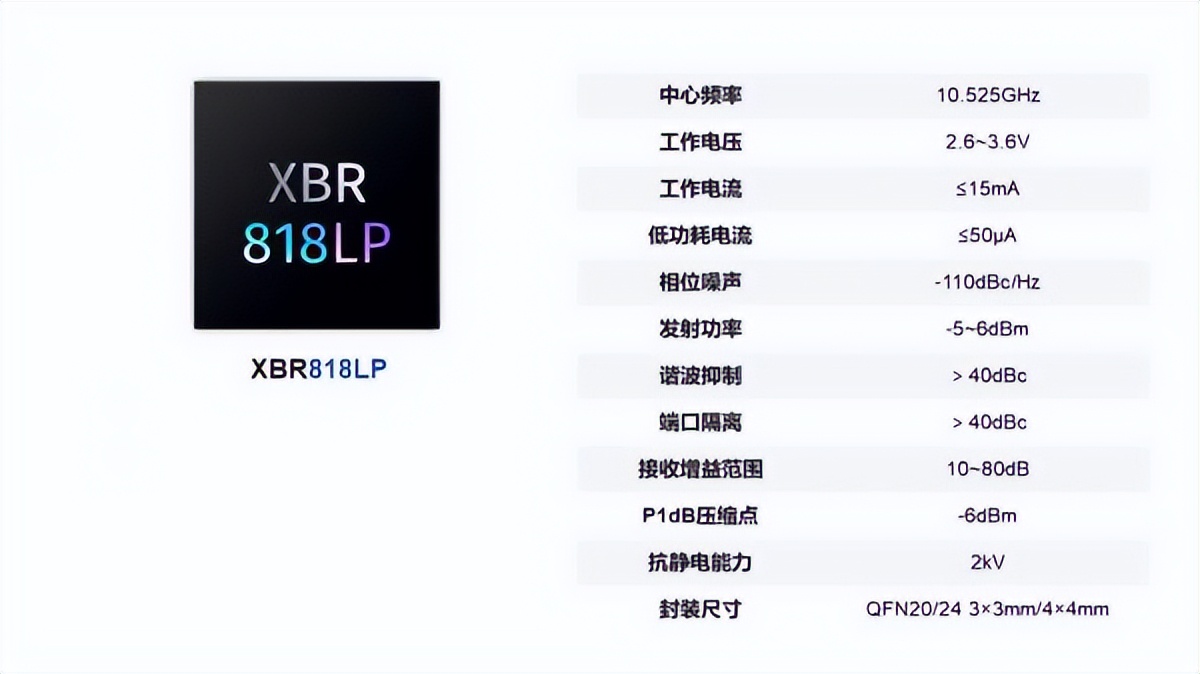

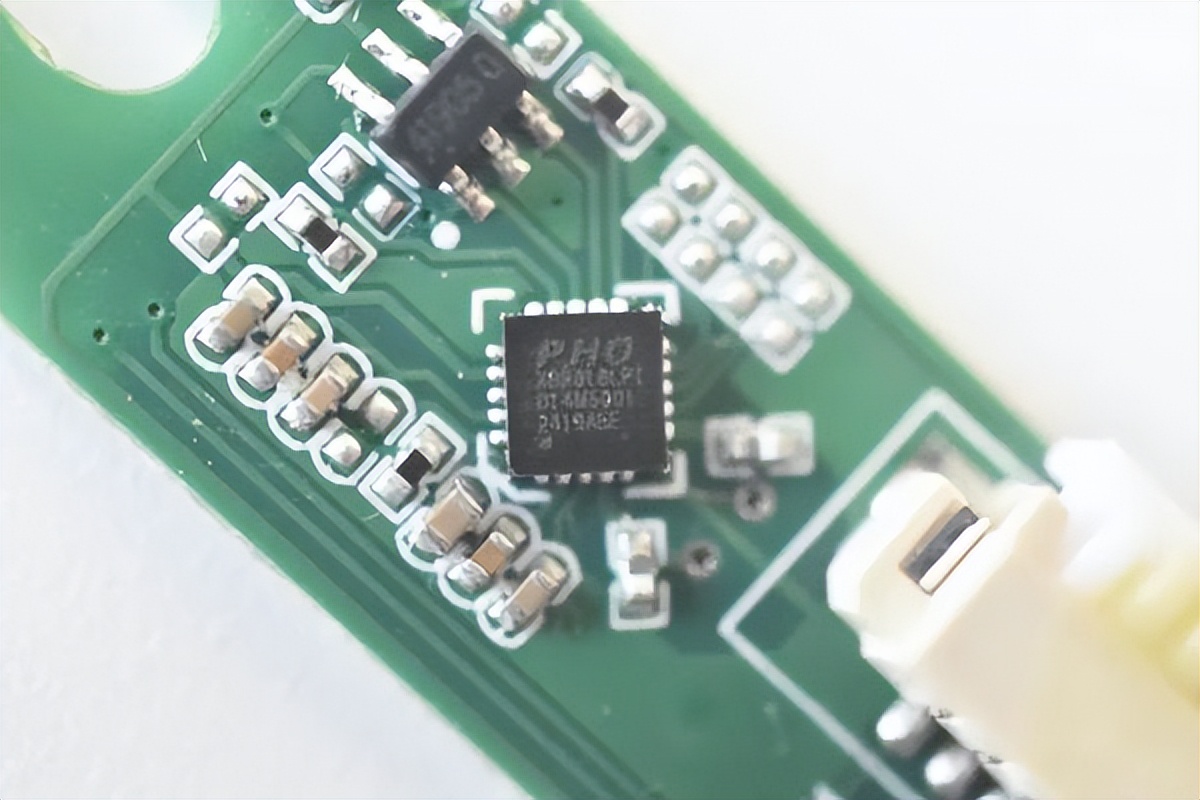

雷達芯片來自Phosense(富奧星)，型號為XBR818LP，封裝為SOP20，該產品定位為運動感知場景應用?；诙嗥绽绽走_原理，可實現對運動的檢測。

圖源：富奧星官網

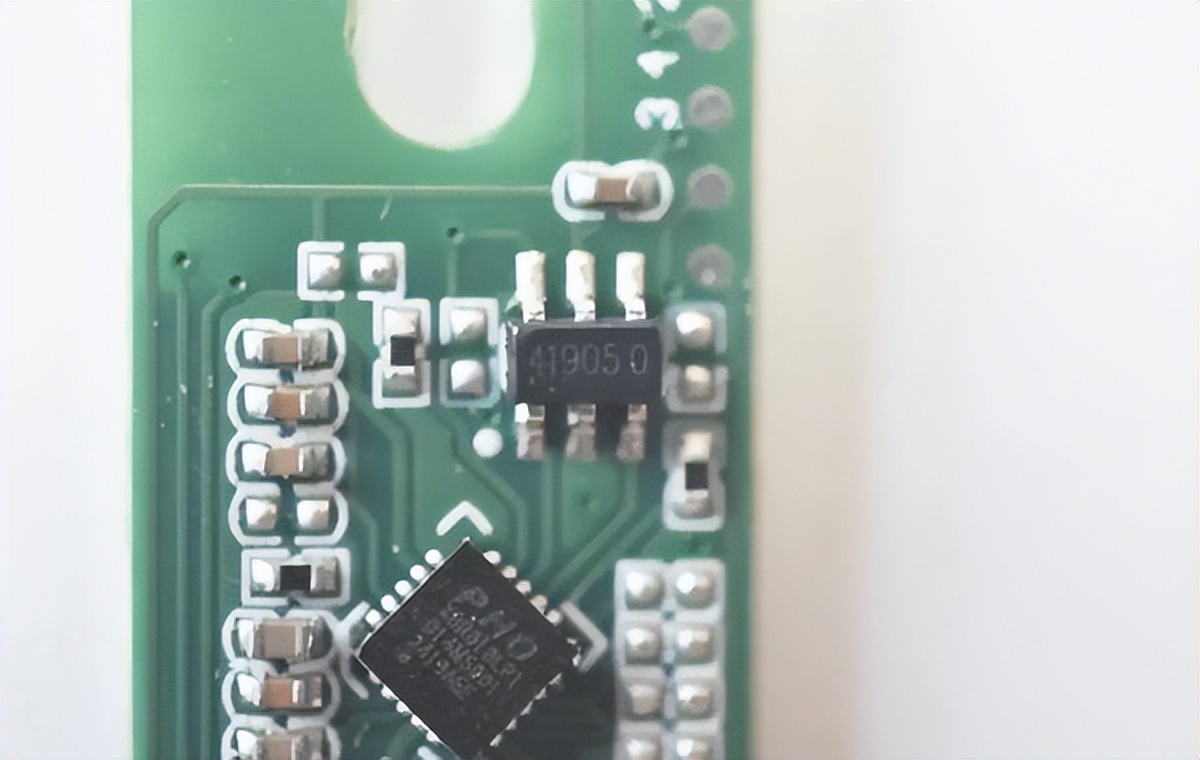

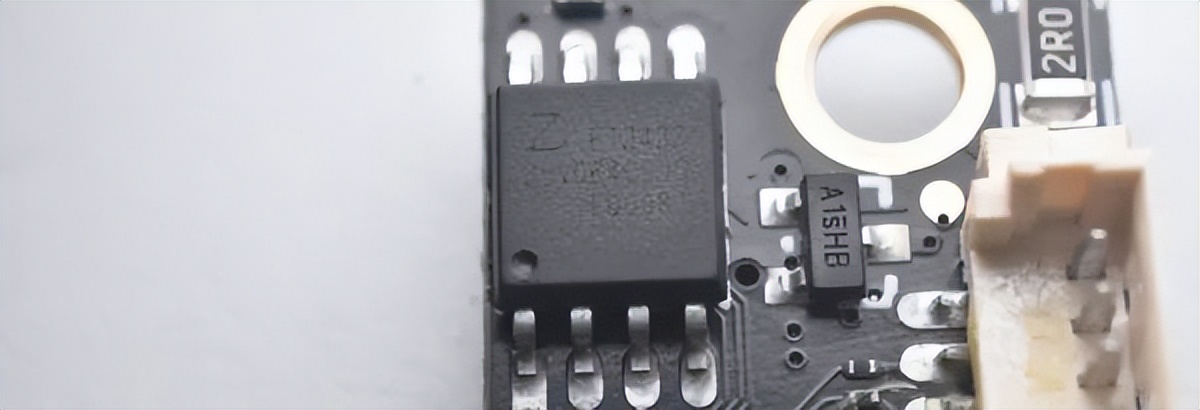

感應電路板上還設有一個絲印為419050的芯片，封裝為SOP6。

主控電路板

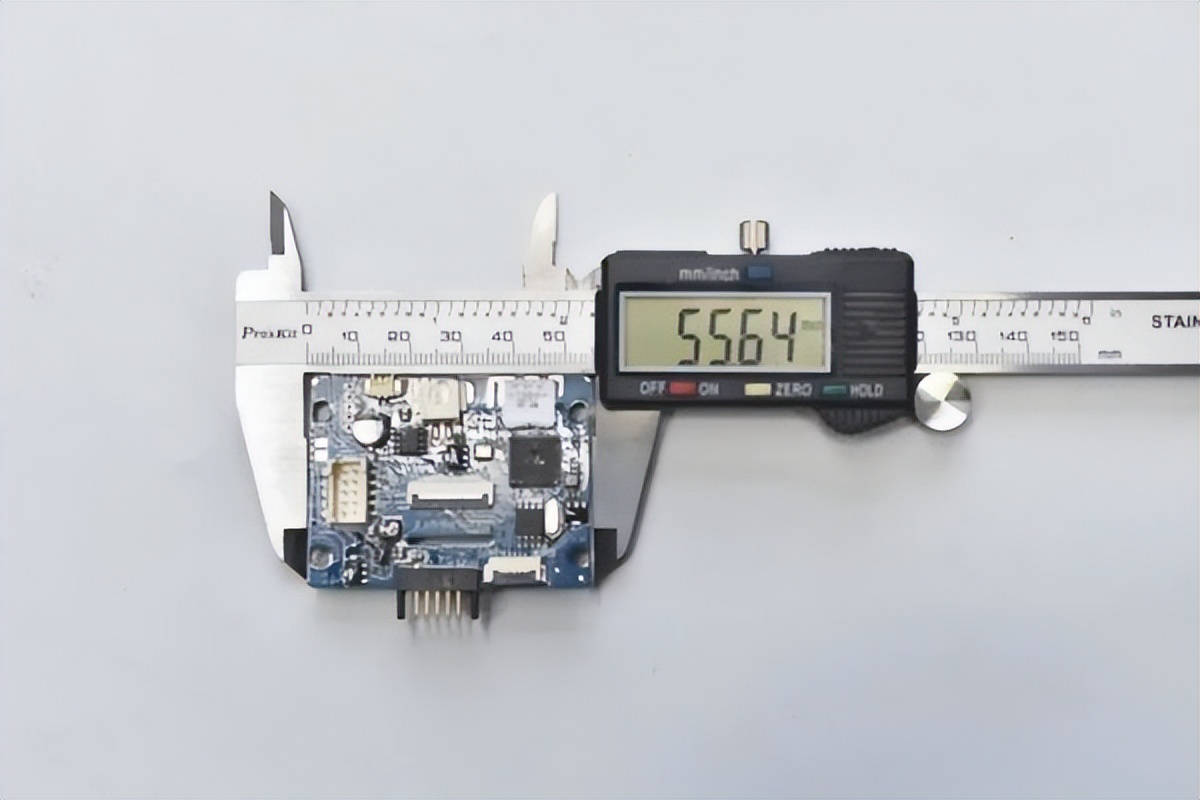

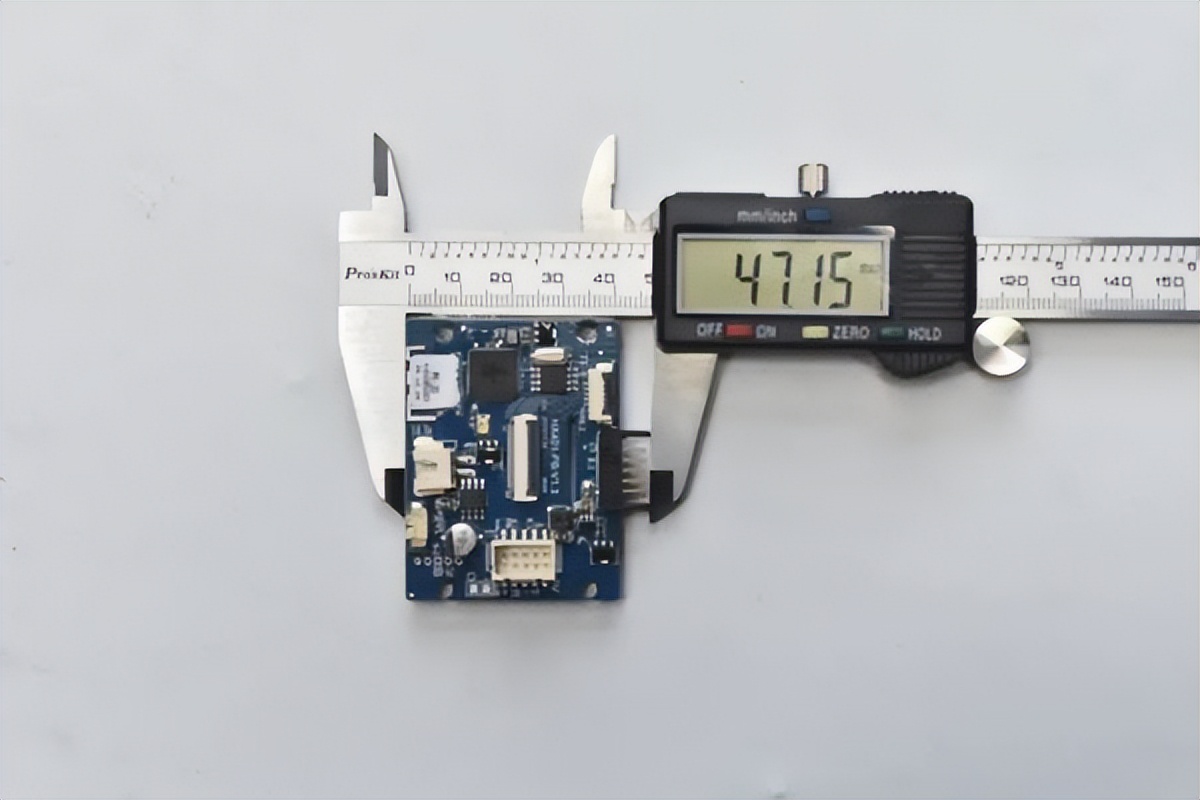

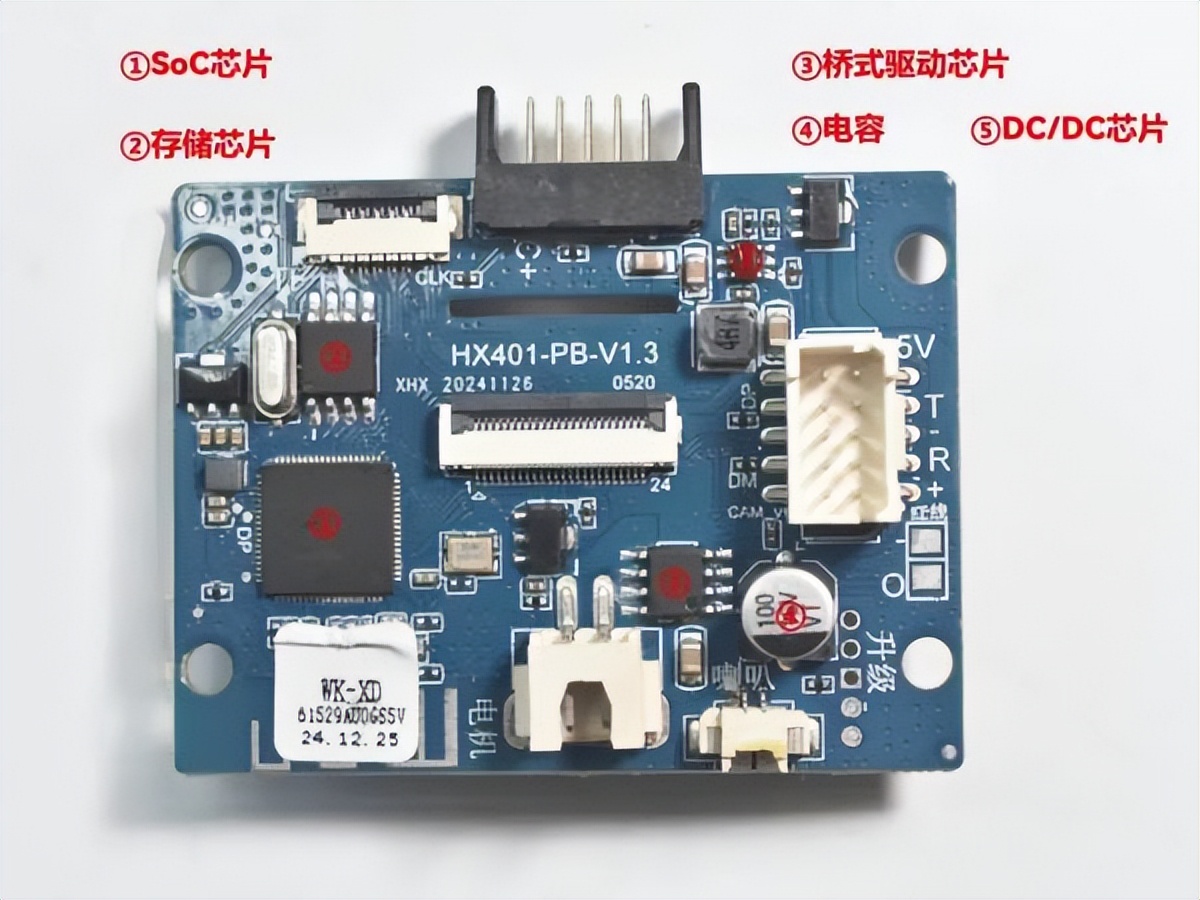

主控電路板構成如下，長5.564cm，寬4.715cm。

SoC芯片

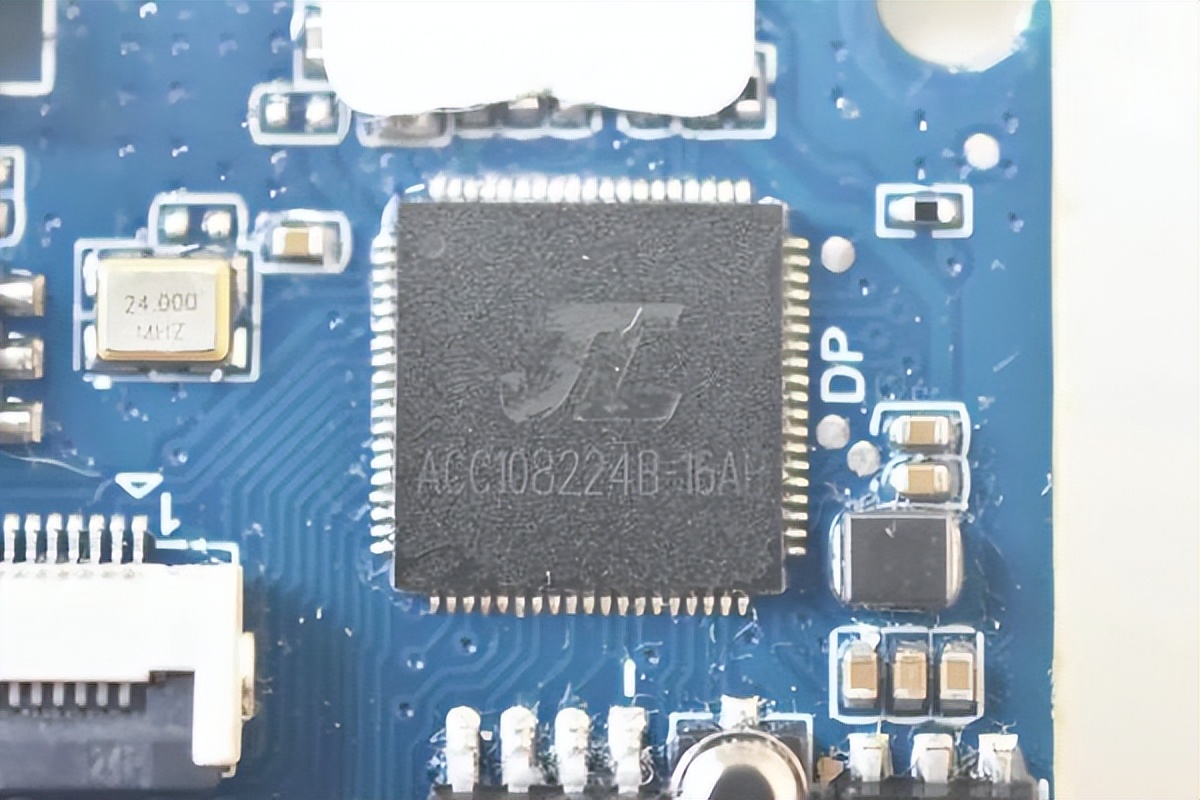

SoC芯片來自珠海市杰理科技股份有限公司，型號為ACC108224B，封裝為SOP76。

官網查不到該芯片詳細信息，推測可能是專供芯片。從杰理官網查到相類似的智能門鎖主控芯片—AC6951C8，可以看出具備如下功能;

1.低功耗，藍牙廣播

2.內置4Mb Flash，播放200秒語音，直推0.5W喇叭

3.高速USB2.0，最高支持1080P 200萬攝像頭

4.單芯片點高清屏無需再加轉屏芯片

5.單芯片集成 WIFI，無需外掛WIFI

6.支持語音降噪算法，回音消除

7.支持騰訊、阿里、360、涂鴉等各種云平臺

BLE無線MCU

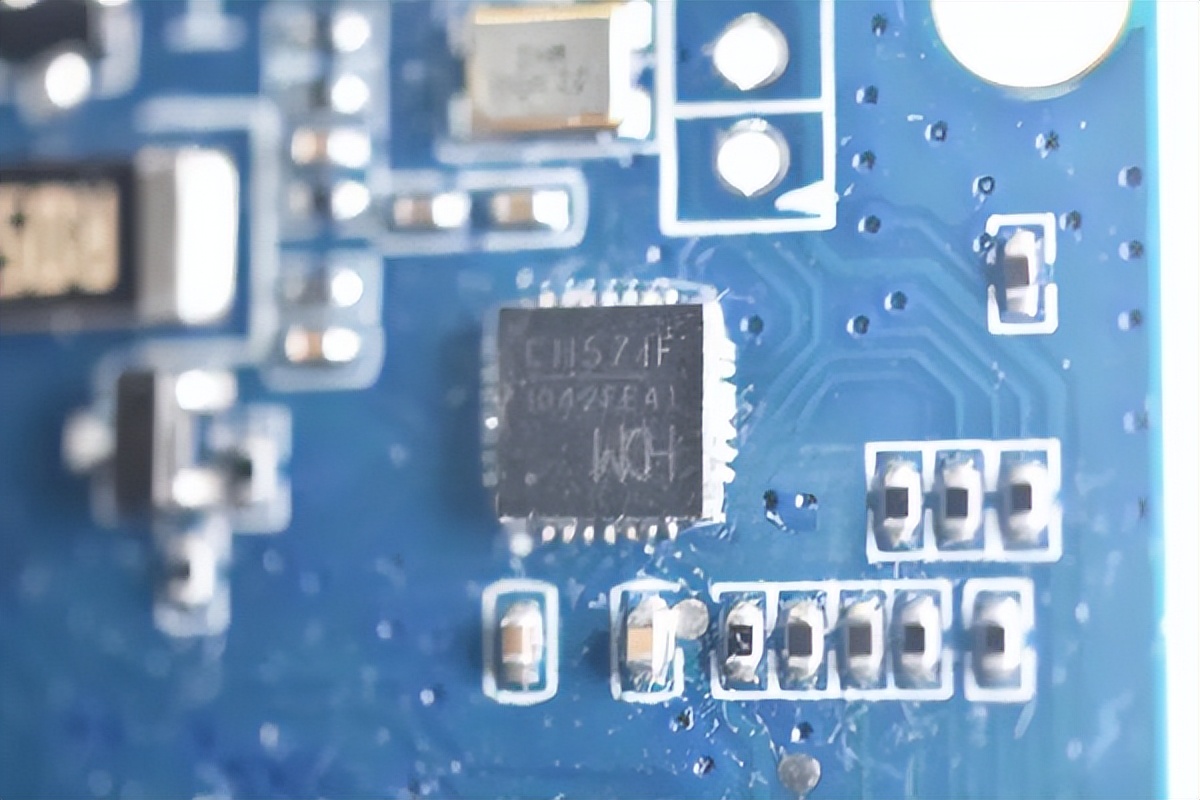

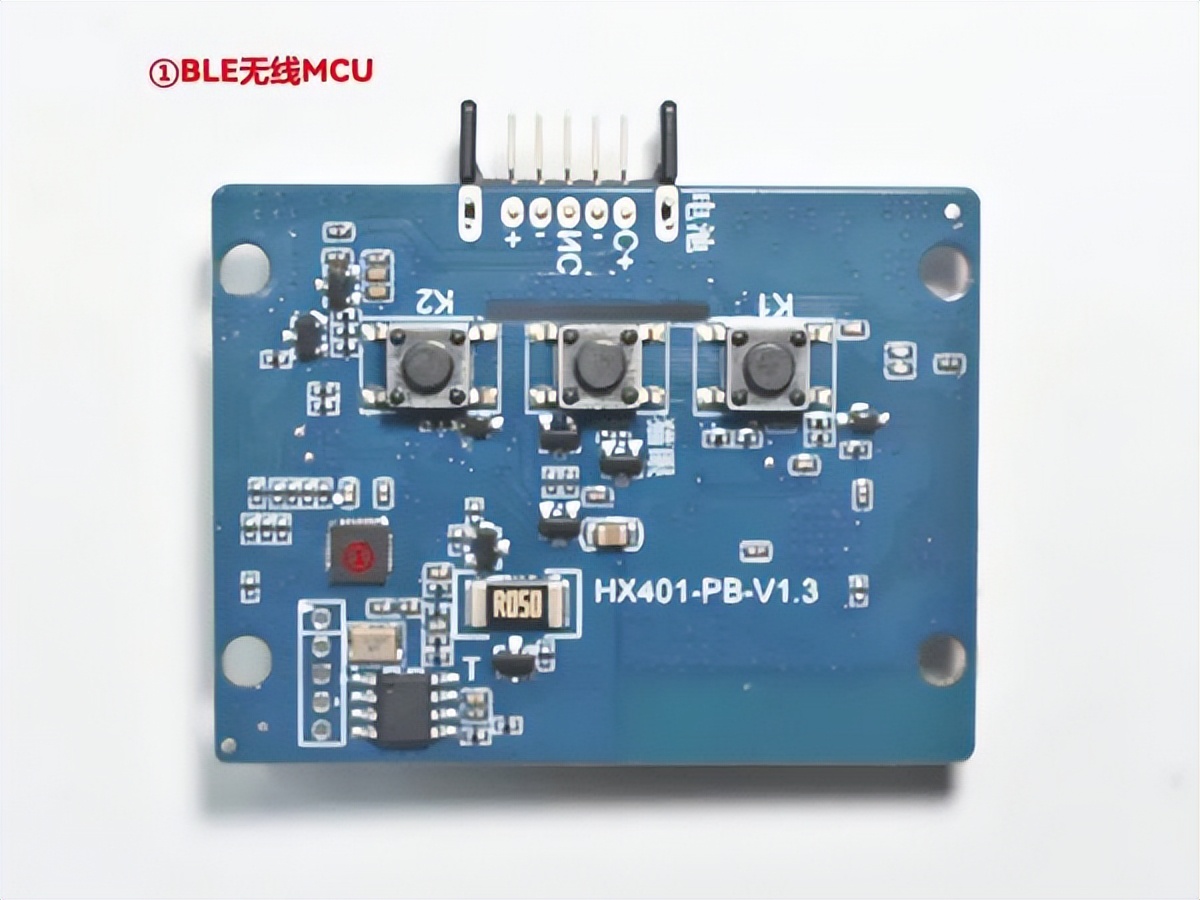

這是一個BLE線MCU，來自于沁恒微，型號為CH571，封裝形式為QFN28。

片上集成低功耗藍牙BLE通訊模塊、全速 USB 主機和設備控制器及收發器、SPI、4個串口、ADC、觸摸按鍵檢測模塊、RTC等豐富的外設資源。

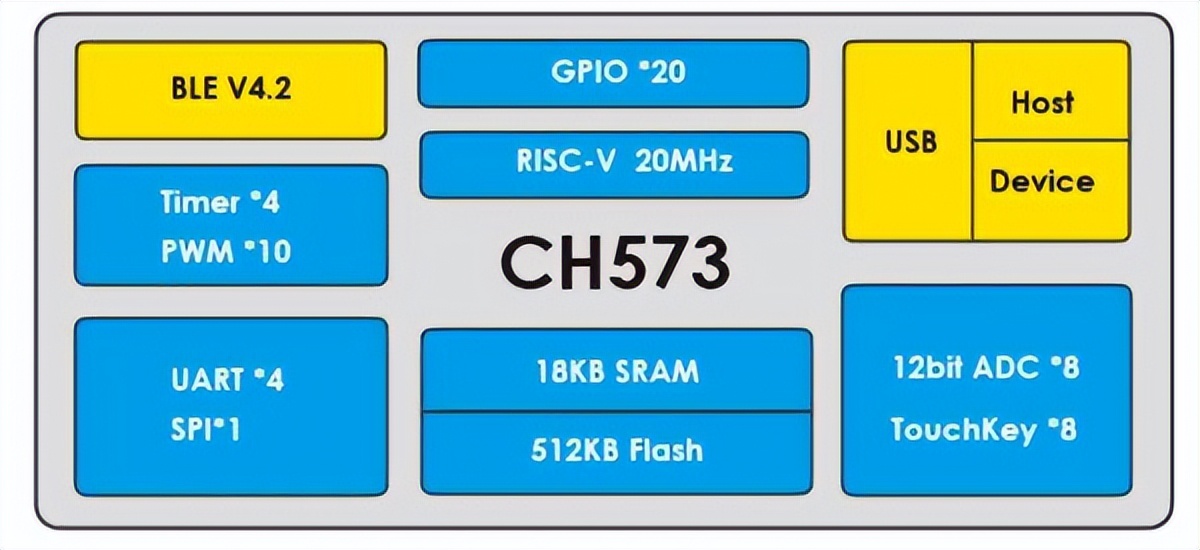

注：CH571 基于 CH573 簡化，可直接參考CH573手冊和資料

存儲芯片

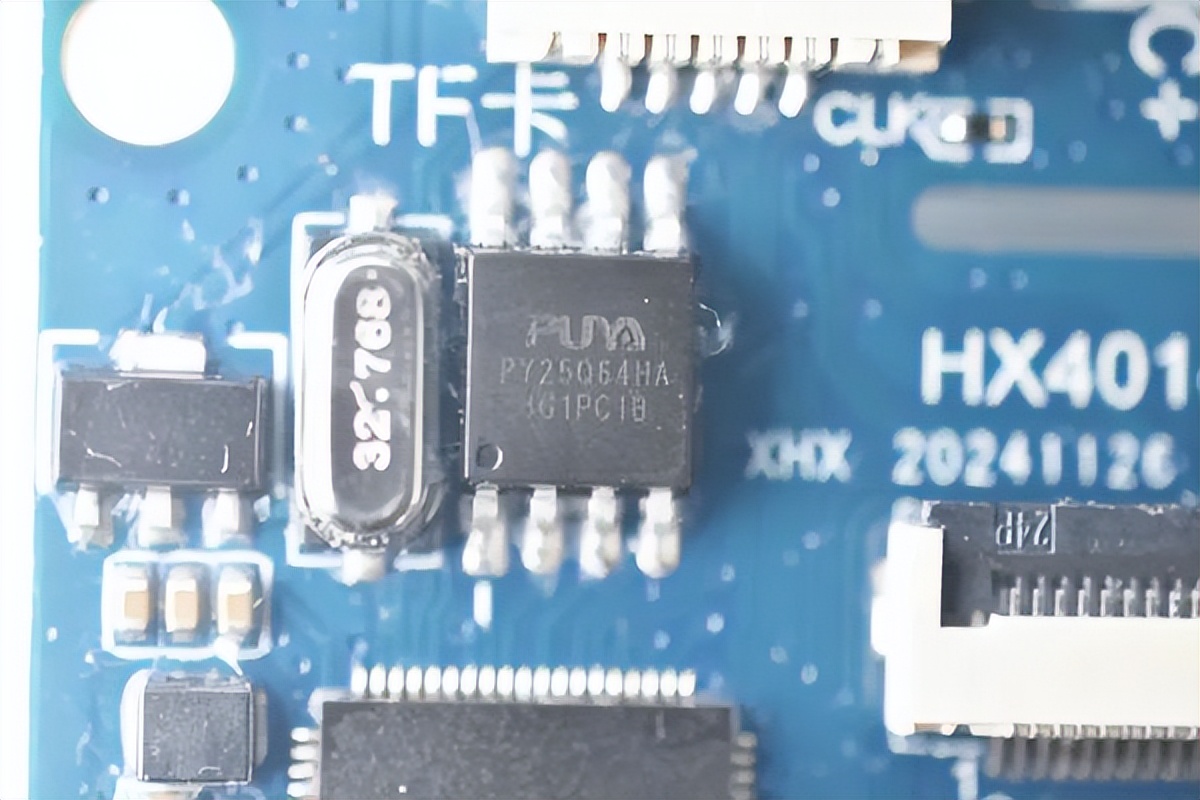

存儲芯片來自普冉，型號為PY25Q64HA，封裝形式為SOP8。

該芯片程序代碼可從閃存復制到嵌入式或外部RAM執行，包含3*1024字節安全寄存器，帶OTP 鎖功能，用于設備序列化、ESN存儲等，支持廣泛的讀取、寫入及抹除操作。

供電電壓范圍2.3V至3.6V，編程和抹除無需單獨電源。

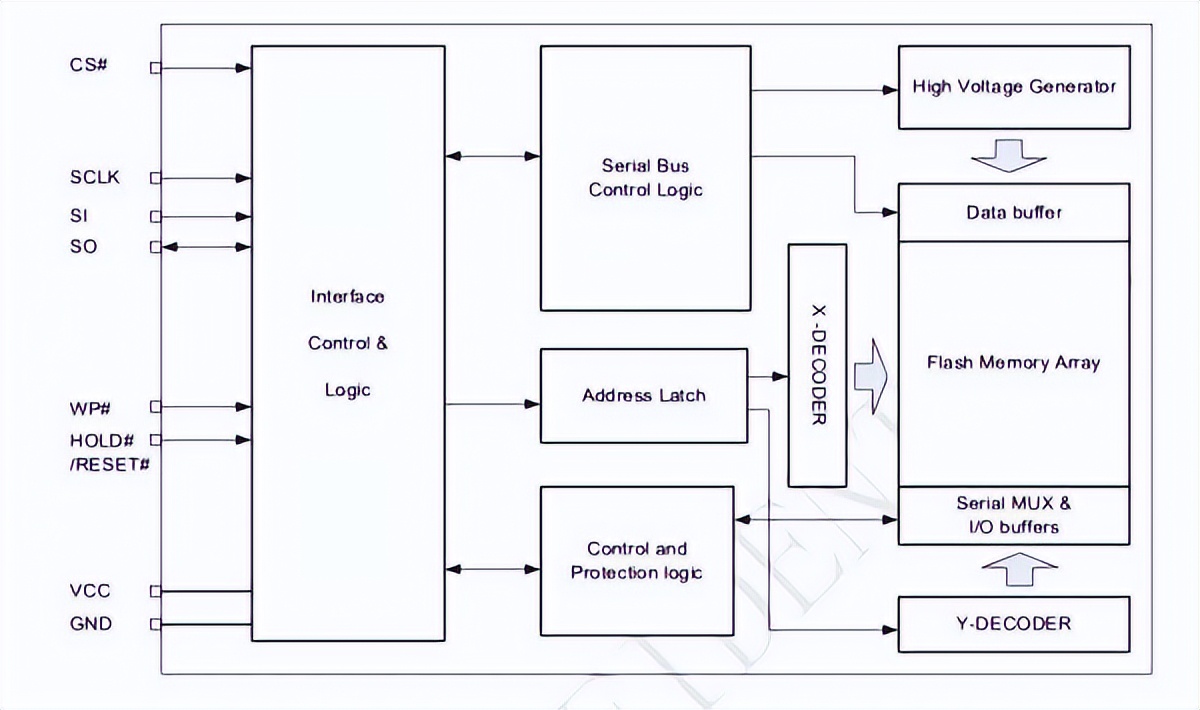

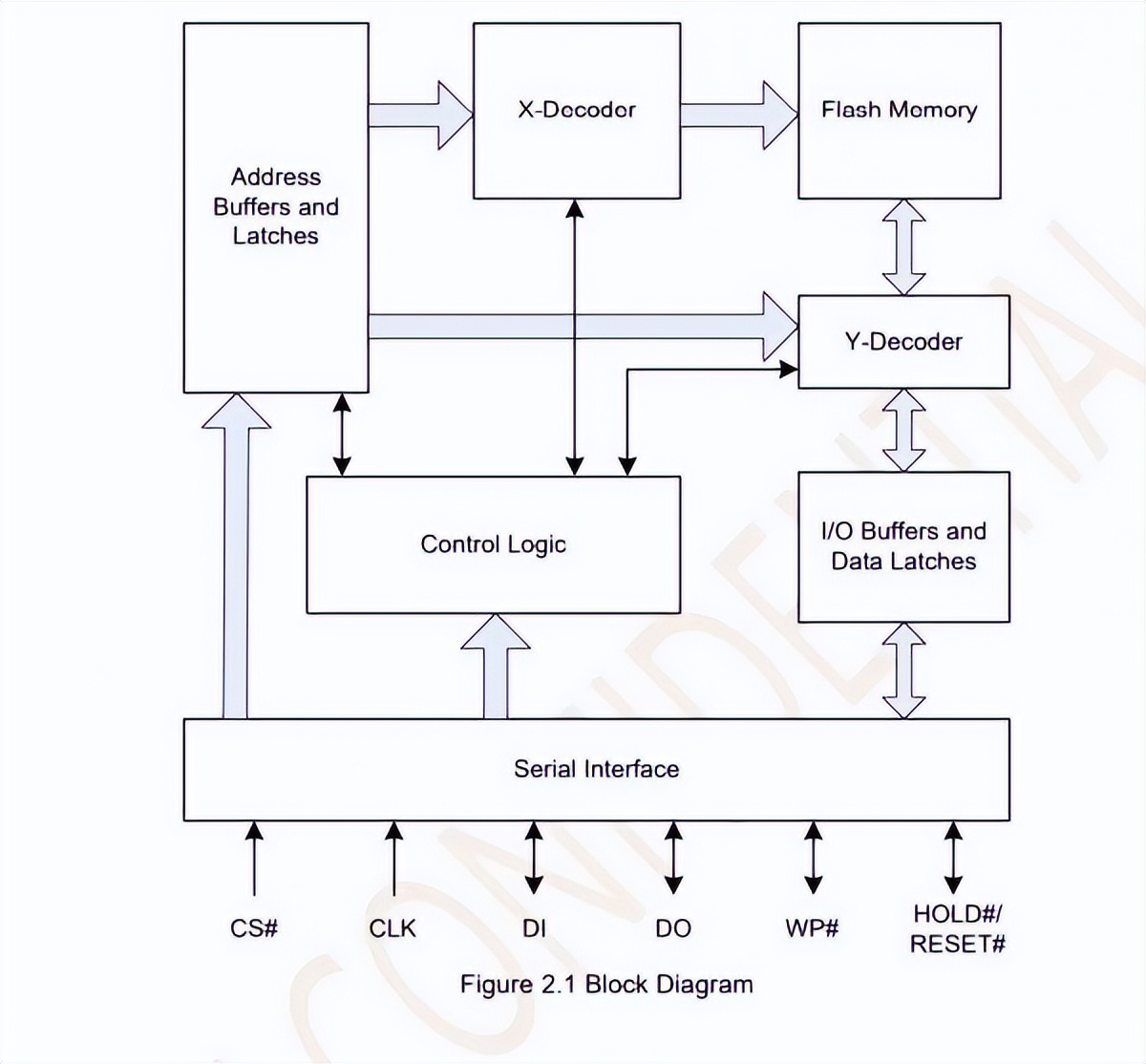

△功能框圖

橋式驅動芯片

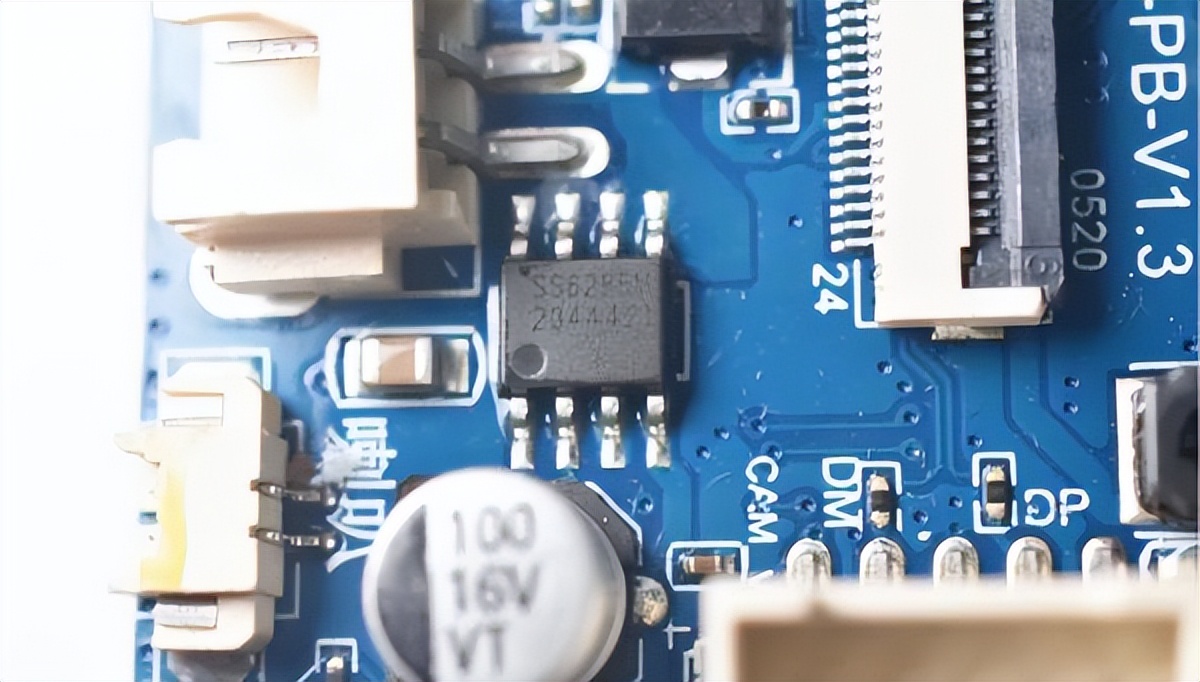

橋式驅動芯片來自率能半導體，型號為SS6285M，封裝為SOP8。

SS6285M是一款DC雙向馬達驅動電路，有兩個邏輯輸入端子用來控制電機前進、后退及制動。該電路具有良好的抗干擾性，微小的待機電流、低的輸出內阻。同時，該芯片還具有內置二極管能釋放感性負載的反向沖擊電流。

△主要模塊框圖

DC/DC芯片

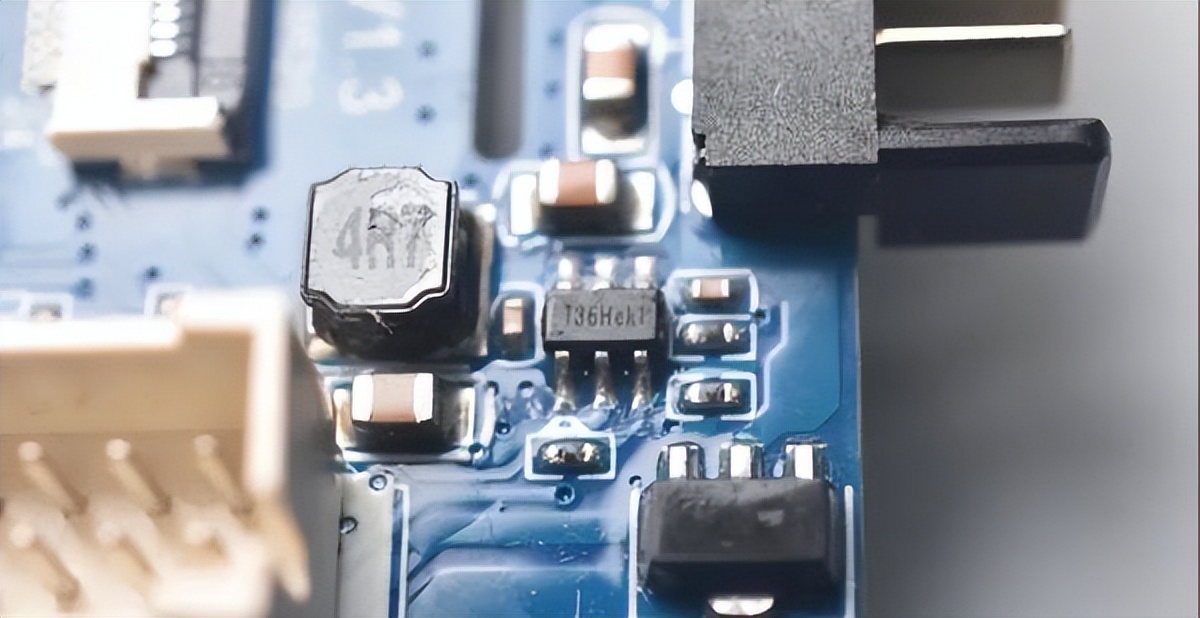

電容和電感旁邊有一顆絲印為T36Hek1的芯片，封裝為SOP6，根據電路分析可能是一顆DC/DC芯片，起到降壓的作用。

電容

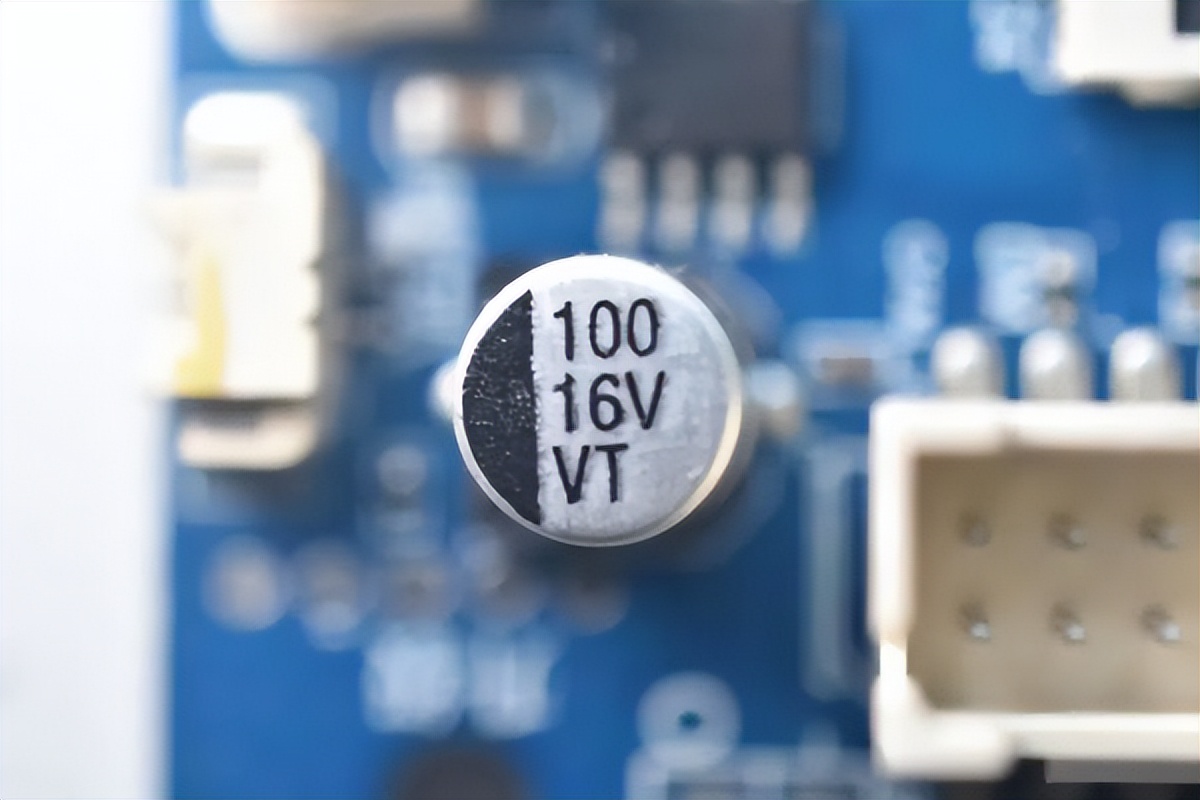

電容器上可以看到，額定電壓為16V。

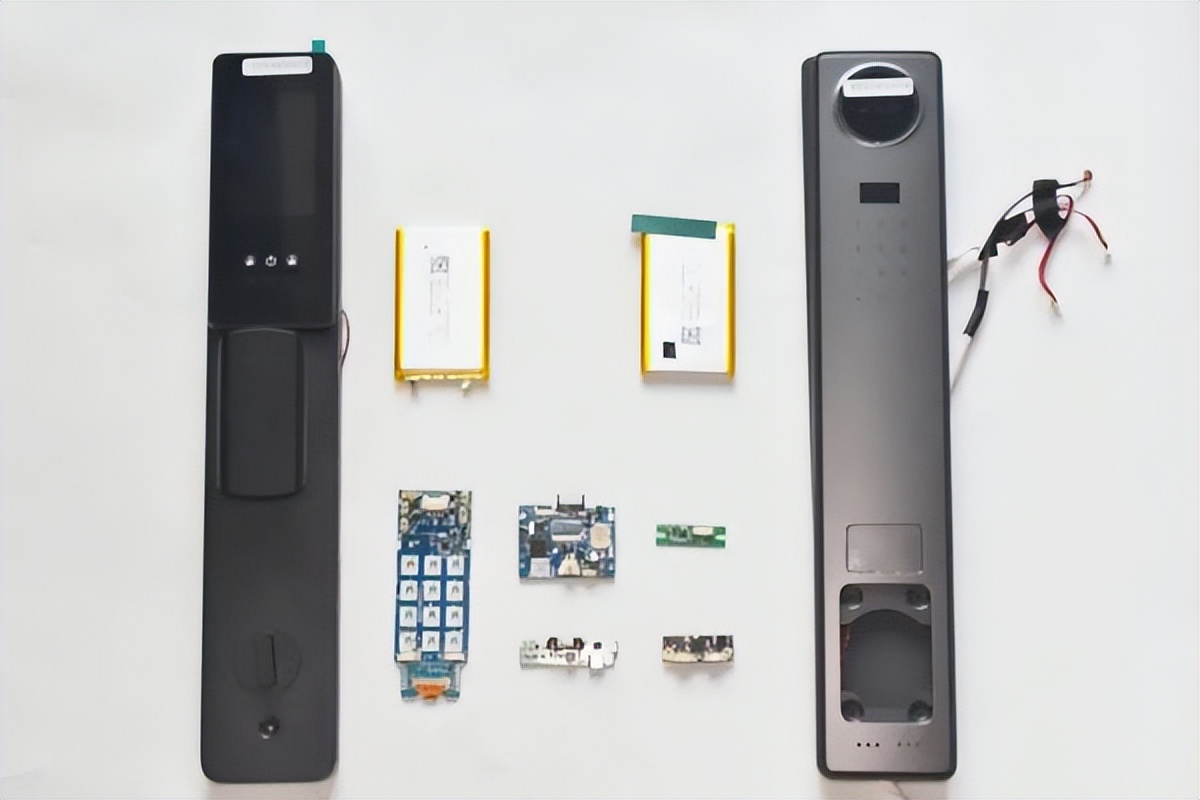

以上為本次拆解的全部內容，最后放一張全家福。

Big-Bit拆解總結

康佳KZNS-0801-Y智能電子防盜鎖是如今智能門鎖應用的一個典型案例。該智能電子防盜鎖擁有指紋解鎖、密碼解鎖、磁卡解鎖、鑰匙解鎖和臨時密碼等開鎖方式，極大豐富了開鎖體驗。

此外，該智能電子防盜鎖還具備防拆防撬警報、低電量預警的功能。

通過本次拆解可以看到，實現這些豐富解鎖功能的背后，主要是主控電路板、觸控電路板、攝像電路板、感應電路板和鋰電管理電路板四個部分在發揮著作用。

在主控電路板上，核心控制采用了杰理科技的ACC108224B型號SoC芯片，集成了WIFI和藍牙功能，能夠完成密碼、手機遙控、指紋等接收信號的處理;同時內置4Mb Flash，可以完成語音傳播和對講。

另外，電路中還設有來自普冉的型號為PY25Q64HA的存儲芯片，將數字密碼和指紋信息進行序列化、ESN存儲。

主控電路板的背面設有來自沁恒微電子的CH571型號BLE無線MCU，集成了藍牙BLE通訊模塊、信號控制及收發器，以及觸摸按鍵檢測模塊等，低功耗藍牙無線芯片，用于全自動鎖后板，與前鎖聯合控制電機。

CH571型號BLE無線MCU與ACC108224B型號SoC芯片共同高效完成對指紋、手機無線等開鎖指令和信號的處理。

觸控電路板上，SKY1311S型號的數據接口芯片接收到觸屏按鍵的信息，來自沁恒微電子型號為CH582的MCU進行信息的接收和處理。該MCU在應用中實現主要功能包括MCU+BLE(APP通信)、觸摸按鍵檢測、語音播放和低功耗。還具備AES-128加解密，保障了智能電子鎖的安全性。

感應電路板主體是來自富奧星的XBR818LP型號的感應芯片，基于多普勒雷達原理對門外信息進行感應和檢測。

攝像電路板主要是來自恒爍半導體ZB25VQ64C型號的存儲芯片，進行人臉識別，并進行視頻錄像和處理;然后來自晶視CVITEK的型號CV180ZB的SoC芯片對識別的人臉信息與存儲的信息進行比對，信息比對正確后完成開鎖功能。

感應電路和攝像電路共同實現了這款智能電子鎖的人臉識別開鎖功能。

另外，這款智能電子鎖具有8-12個月的持久續航，因此電量管理也是非常重要的。鋰電管理電路板上的主體是來自如韻的CN3302型號雙節鋰電池充電控制集成電路。

當接通輸入電源后，CN3302進入充電狀態，控制片外N溝道MOSFET導通，電感電流上升，當上升到外部電流檢測電阻設置的上限時，片外N溝道MOSFET截止，電感電流下降，電感中的能量轉移到電池中。

當電感電流下降到外部電流檢測電阻設置的下限時，片外N溝道MOSFET再次導通，如此循環。當BAT管腳電壓第一次達到內部設置的8.4V(典型值)時，CN3302進入準恒壓充電模式，以較小電流對電池充電。

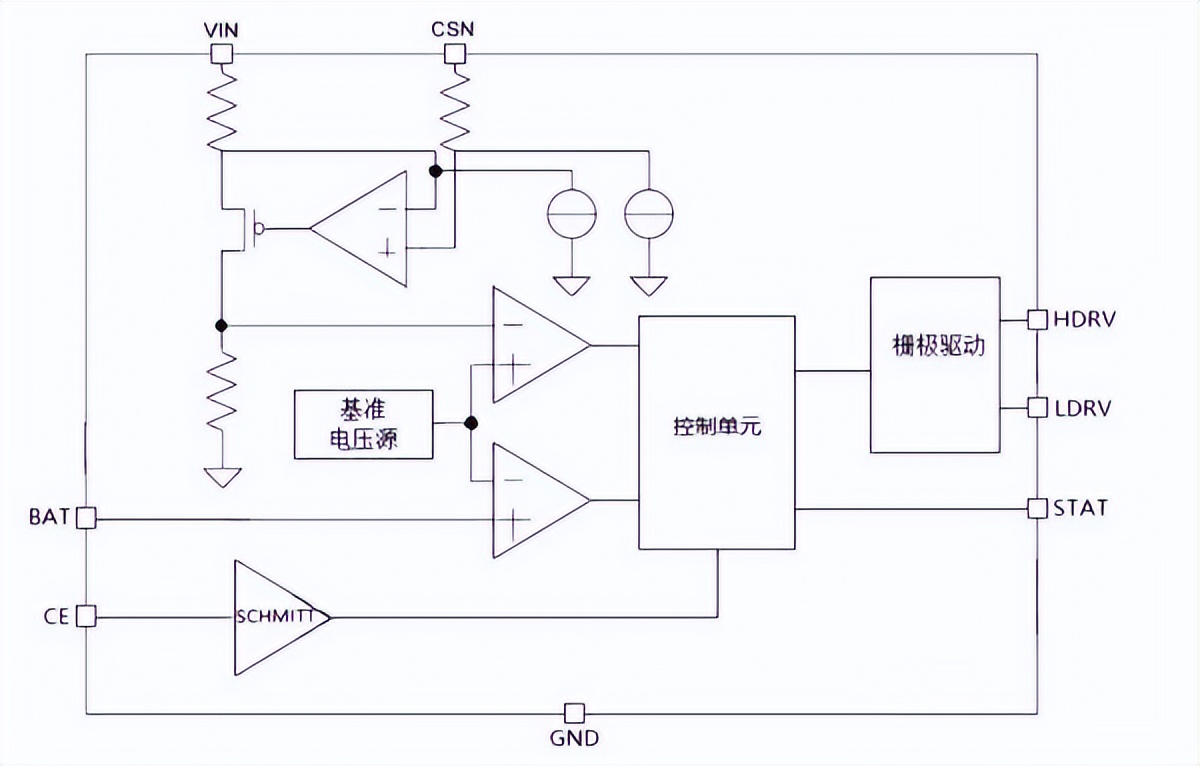

△功能框圖

鋰電管理電路中還有一顆宏康20NB型號的鋰電保護芯片，能夠對2節串聯可再充電鋰離子的過充電、過放電和過電流進行保護。

通過以上分析可以看出，主控電路、攝像電路、感應電路、觸控電路和鋰電管理電路共同實現了康佳KZNS-0801-Y智能電子防盜鎖豐富的開鎖體驗。
