隨著智能家居照明系統多模塊化（如藍牙、WiFi、ZigBee）供電需求的增加，目前市面上大多采用AC-DC隔離LED驅動芯片（如：XP3358,XP3359）將交流電轉換為48V直流電壓，為后級電路供電。而常用模塊（藍牙、WiFi、ZigBee）的工作電壓為3.3V或5V。FP6195芯片可高效實現Buck降壓轉換，精準輸出所需的標準電壓。

為何智能家居照明都會采用

60V耐壓DC-DC降壓芯片？

1、LED照明升級的核心驅動

隨著智能照明功能復雜化（如明暗調節、色彩變換、語音控制等），電源系統需適應更高電壓的輸入環境（例如多燈串聯或高壓供電場景）。60V耐壓芯片不僅能提升系統穩定性，其高效的降壓轉換能力還可優化燈光響應速度與能耗表現；此外，模塊化設計能更便捷地集成藍牙、WiFi、ZigBee等智能控制模塊。

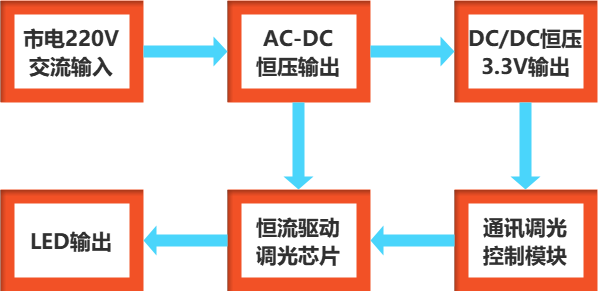

2、AC-DC 48V轉3.3V降壓電路設計要點

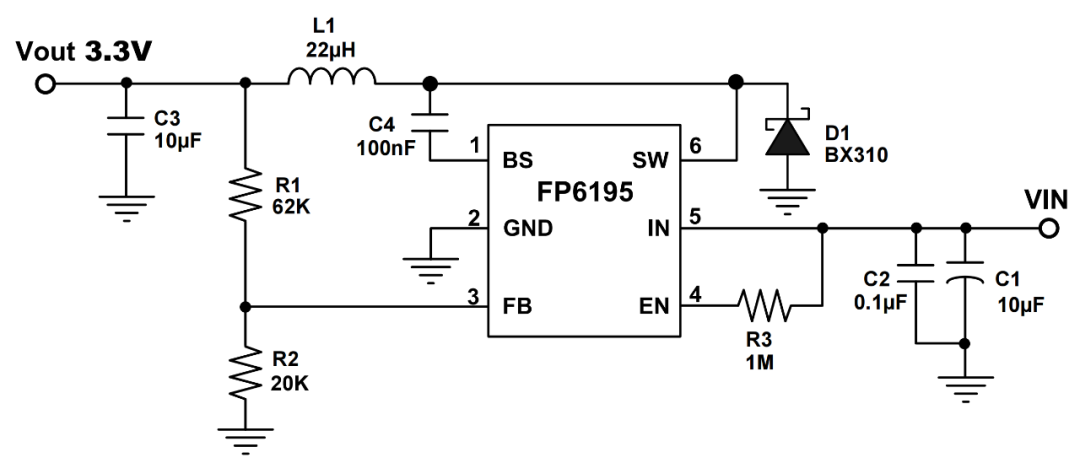

輸入AC220V交流電，降壓恒恒壓芯片將AC220V通過隔離變壓器輸出恒壓48V；48V電壓通過FP6195進行降壓恒壓輸出3.3V給調光模塊供電，FP6195主要是通過內置MOS管和電感肖特基和輸出電容組成Buck電路輸出，FP6195的FB作為輸出反饋基準控制輸出3.3V電壓，其工作原理如下：
（1）MOS管導通時：輸入電壓直接加在電感兩端，電感開始儲存能量（電流增大），同時向負載供電，輸出電容充電；
（2）MOS管關斷時：電感因 “阻礙電流突變” 會產生反向電動勢，通過續流二極管形成回路，釋放儲存的能量，繼續向負載供電，輸出電容放電維持電壓。

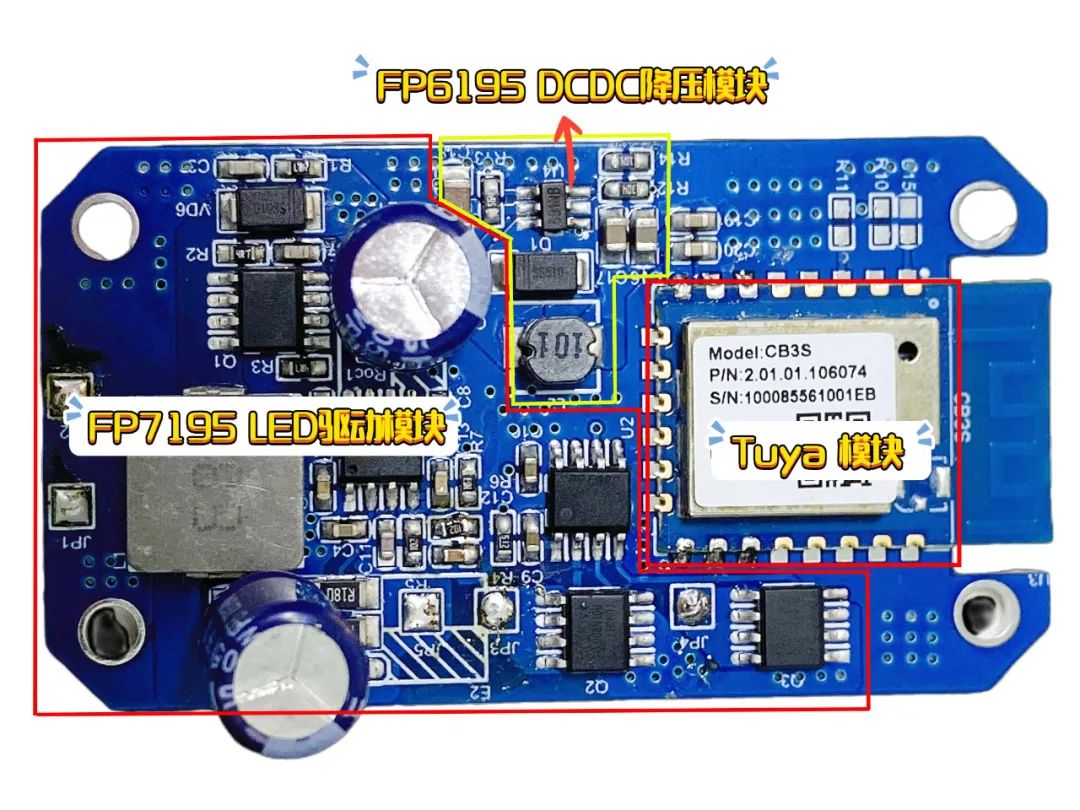

3、60V降壓轉換器在智能家居供電中的應用

核心器件剖析：

FP6195 降壓控制器/轉換器

FP6195是一個內置MOS的降壓調節器。它可以在一個寬的輸入 電源 范圍提供0.6A連續輸出電流，具有良好的負載調整率。電流模式操作提供了快速的瞬態響應，并提高了回路的穩定。自帶可調過電流保護和過溫保護功能。內部軟啟動減少了通電時對輸入源的壓力。

1、FP6195降壓芯片的特色

輸出電流可達0.6A

工作電壓范圍 9V~60V

輸出電壓范圍 0.812V~VIN*0.9

關機耗電流小于 1μA

固定工作頻率 480KHz

內置軟啟動

可調過電流保護(OCP)

過溫保護(OTP)

封裝 SOT23-6L

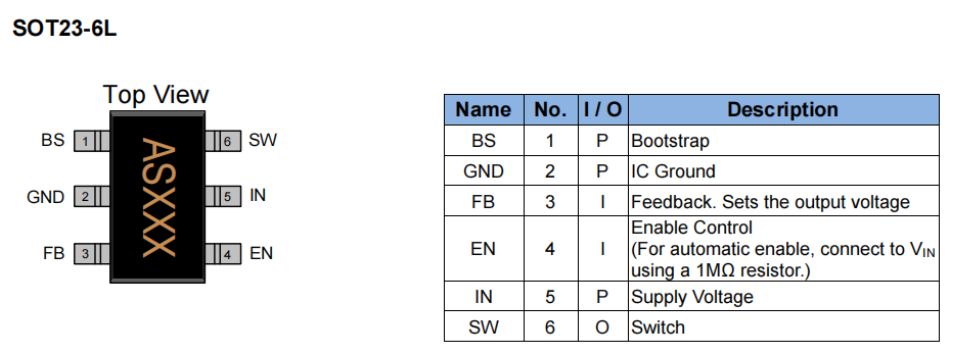

腳位圖：

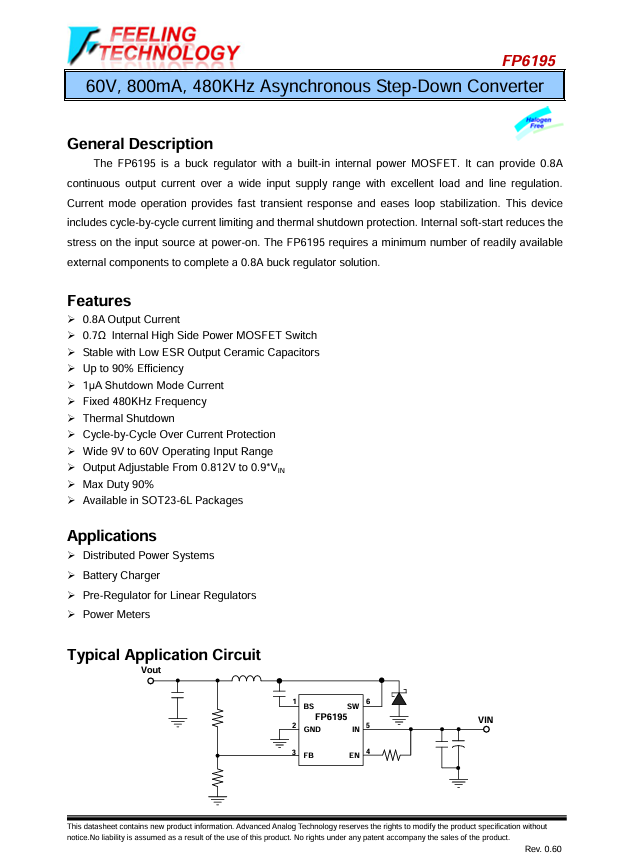

FP6195規格書：

2、FP6195降壓芯片的應用案例：

WIFI模塊供電：用FP6195給WIFI無線模塊供電，提供穩定的電源

液晶屏供電：用FP6195給液晶屏驅動和屏幕供電

兼容MP2459：完全兼容MP2459，且具有更強的驅動能力

在智能家居等多設備高壓直流母線供電系統中，60V 耐壓 DC-DC 降壓模塊至關重要：它能承受電壓浪涌、提供高壓側的安全余量，并能高效將高壓母線電壓轉換為設備所需的多路低壓，從而簡化供電設計。 FP6195 是一款適用于此類場景的芯片：具備 60V 寬輸入電壓范圍、0.8A 輸出電流能力，并集成了過流保護、過溫保護和軟啟動功能。這些特性使其能用于為 WiFi 模塊、液晶屏等設備供電。該芯片與同類器件兼容，并具備較強的驅動能力，有助于構建可靠的設備供電方案。

如果您有進一步的技術探討或方案定制需求，歡迎隨時聯系我們雅欣工程師團隊
