Hqst石門盈盛（華強盛）電子導讀：如何用電容式的片式 CHIP LAN 網絡變壓器（電感）來替代消費級傳統網絡變壓器，電氣原理圖是怎樣的？這節將和大家一起來做探討.....

片式 CHIP LAN 網絡變壓器（電感），又叫做分離式網絡變壓器，它作為可替代傳統網絡變壓器的選項已經有很長時間了，現在也已經在成熟使用，今天就分離式變壓器中的電容式分離變壓器（電感）替代消費級傳統網絡變壓器的具體應用分享給大家參考

一、首先，我們一起來認識下片式 CHIP LAN 網絡變壓器（電感），又叫做分離式網絡變壓器

HQST 兩種結構的分離式網絡變壓器：電容式/電感式

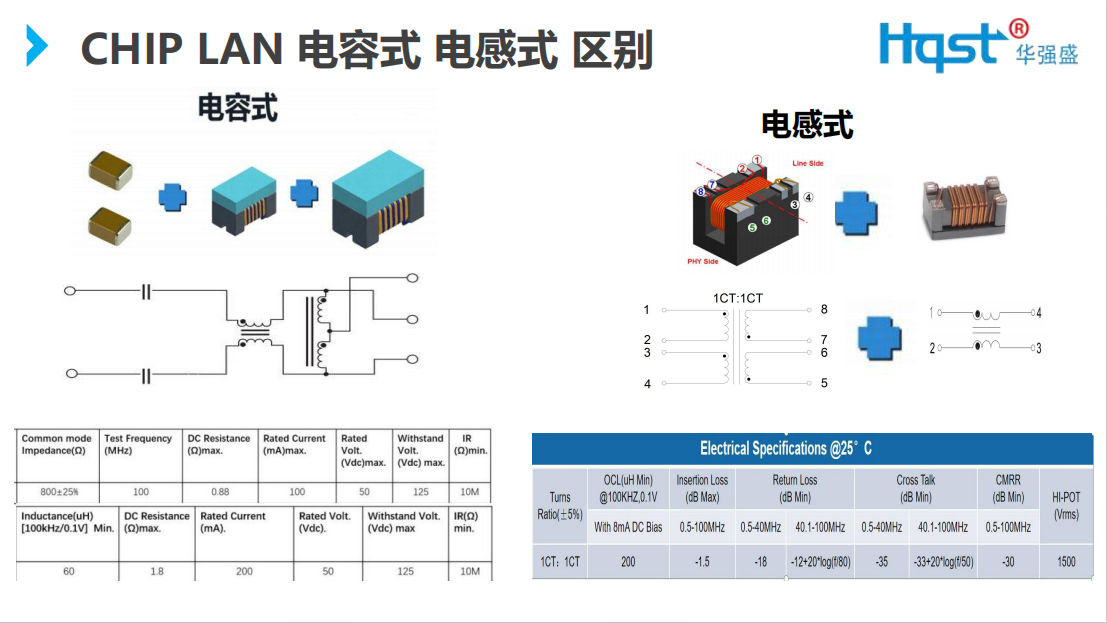

二、再來看下兩中結構的分離式變壓器的區別：

電容式與電感式結構的分離式變壓器的區別

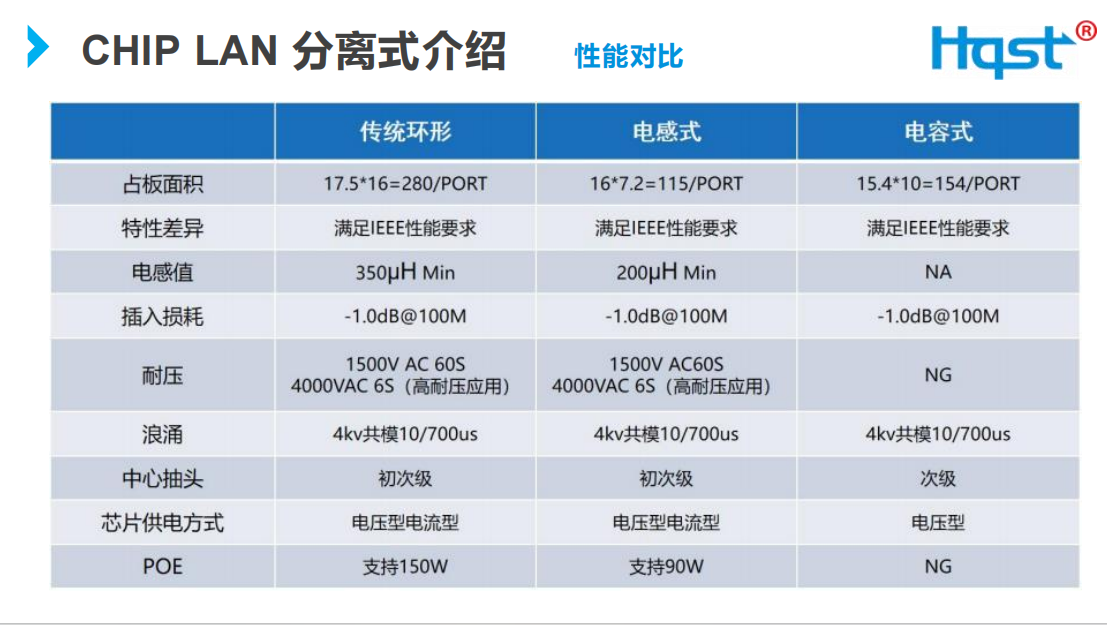

三、兩種結構的分離式變壓器與傳統換新網絡變壓器的性能對比：

兩種結構的分離式變壓器與傳統換新網絡變壓器的性能對比

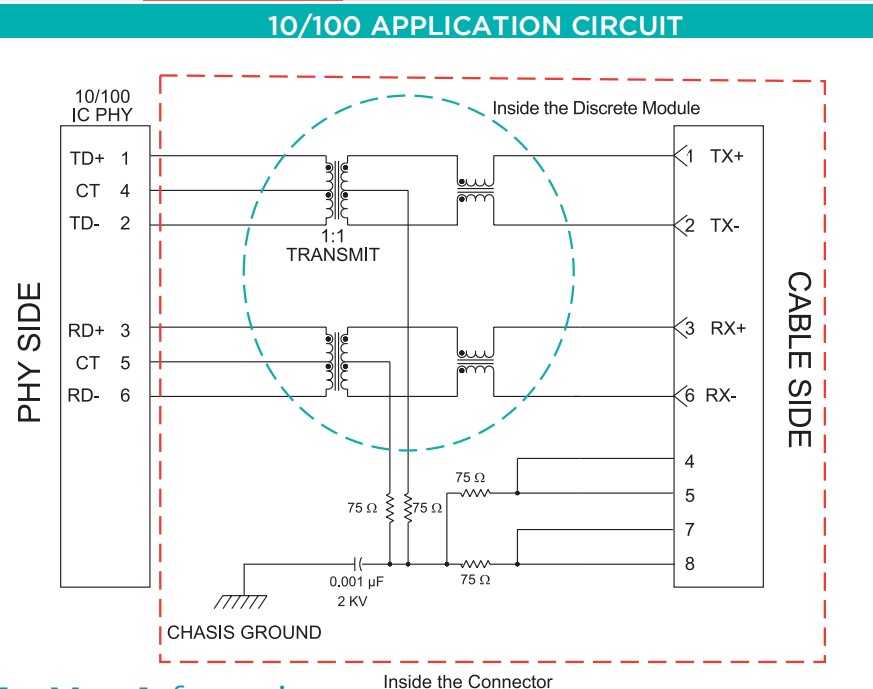

四、電容式結構片式變壓器替代百兆傳統網絡變壓器外接電路對照與參考：

電容式結構片式變壓器替代百兆傳統網絡變壓器外接電路對照與參考及配套電容式結構片式變壓器型號：HT3416l600T+HT2012D800PT

傳統百兆環形網絡變壓器：H81621S 外接電路

以上是我們對用電容式的片式 CHIP LAN 網絡變壓器（電感）來替代消費級傳統網絡變壓器的了解，現分享給大家，希望對想了解更多網絡變壓器知識的人有所幫助，謝謝！

接下來石門盈盛電子工程技術還將繼續給大家分享網絡變壓器和與之相關的RJ45 網絡連接器的有關知識，方便大家認識網絡變壓器和RJ系列網口產品，不足之處歡迎討論； 感興趣的朋友，可以繼續關注！

以下是網絡變壓器生產工廠石門盈盛（華強盛）電子提供的千兆多口或百兆多口網絡變壓器型號（型號后帶P的可以用于POE供電）: H86001D;H8187201D;H87202D;HX87202D;H87203DH87207D;H87213D;H88801D;H88802D;H88807DP;H88811D;H89001D;H89602DP;H89604DP;
