作為 SWIFT? 系列 DC/DC 穩壓器的成員，TPS5410 是一款高輸出電流 PWM 轉換器，集成了低電阻高壓側 N 溝道 MOSFET。具有所列特性的基板上包括一個高性能電壓誤差放大器，可在瞬態條件下提供嚴格的電壓調節精度;欠壓鎖定電路，可防止在輸入電壓達到 5.5V 之前啟動;內部設置的慢啟動電路以限制浪涌電流;以及一個電壓前饋電路，以改善瞬態響應。使用 ENA 引腳時，關斷電源電流通常可降低至 18μA。其他特性包括高電平有效使能、過流限制、過壓保護和熱關斷。為了降低設計復雜性和外部元件數量，TPS5410反饋回路進行了內部補償。
*附件：tps5410-q1.pdf

TPS5410 器件采用易于使用的 8 引腳 SOIC 封裝。TI 提供評估模塊和軟件工具，以幫助快速實現高性能電源設計，以滿足緊迫的設備開發周期。

特性

• 適用于汽車應用
• 寬輸入電壓范圍：5.5V 至 36V
• 高達 1A 的連續（1.2A 峰值）輸出電流
• 通過 110mΩ 集成 MOSFET 開關實現高達 95% 的高效率
• 寬輸出電壓范圍：可調至 1.22V，初始精度為 1.5%
• 內部補償最大限度地減少了外部零件數量
• 固定 500kHz 開關頻率，適用于小尺寸濾波器
• 通過輸入電壓前饋改善線路調節和瞬態響應
• 系統受到過流限制、過壓保護和熱關斷保護
• –40°C 至 125°C 工作結溫范圍
• 采用小型 8 引腳 SOIC 封裝

參數

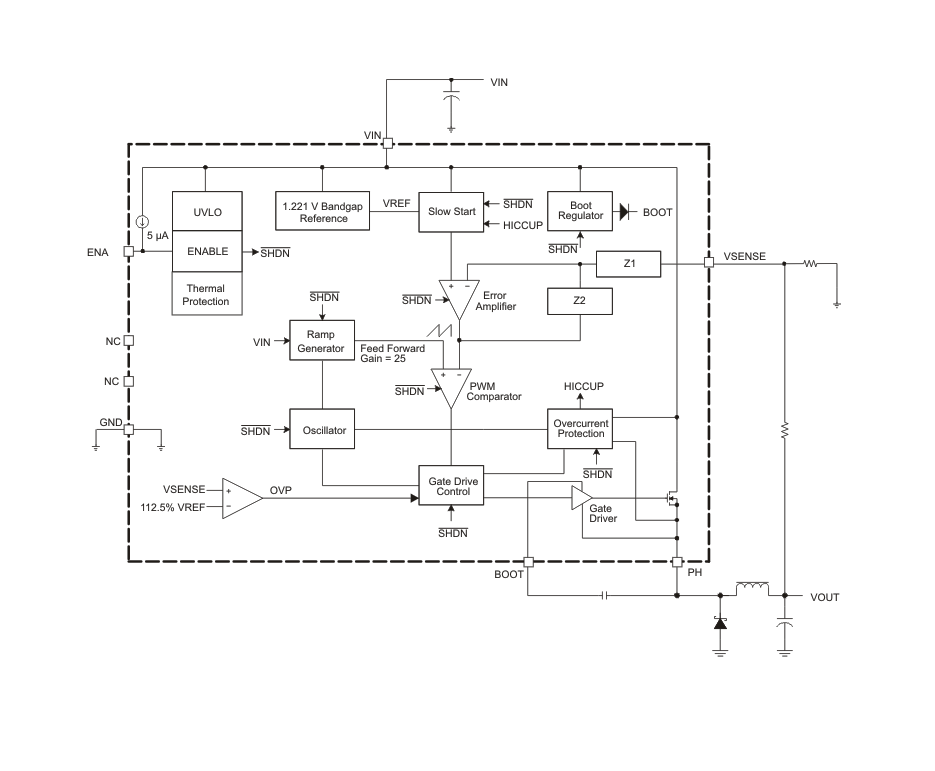

方框圖

1. 產品概述

• ?設備名稱?：TPS5410-Q1
• ?類型?：1A寬輸入范圍降壓轉換器（Swift?系列）
• ?應用?：適用于消費電子、工業設備、汽車音頻電源、電池充電器和高功率LED供電等

2. 主要特性

• ?輸入電壓范圍?：5.5V至36V
• ?輸出電流?：連續1A（峰值1.2A）
• ?高效率?：高達95%
• ?固定開關頻率?：500kHz，有助于減小濾波器尺寸
• ?內部補償?：最小化外部元件數量
• ?保護功能?：過流限制、過壓保護、熱關斷
• ?工作溫度范圍?：-40°C至125°C
• ?封裝?：小型8引腳SOIC封裝

3. 功能描述

• ?集成MOSFET?：具有低內阻的高側N溝道MOSFET
• ?電壓誤差放大器?：提供瞬態條件下的緊密電壓調節
• ? 欠壓鎖定（UVLO） ?：防止輸入電壓低于5.5V時啟動
• ?慢啟動電路?：限制啟動時的浪涌電流
• ?電壓前饋?：改善瞬態響應
• ? 使能引腳（ENA） ?：通過該引腳可控制電源開啟與關閉

4. 電氣特性

• 詳細列出了包括輸入電壓、輸出電壓、工作電流、靜態電流、效率、開關頻率、熱關斷溫度等關鍵電氣參數。

5. 應用信息

• ?功能框圖?：展示了設備的主要功能模塊和信號流。
• ?詳細設計描述?：包括振蕩器頻率、電壓參考、使能與慢啟動、欠壓鎖定、升壓電容、輸出反饋、內部補償、電壓前饋、PWM控制、過流限制、過壓保護、熱關斷等功能的詳細解釋。
• ?PCB布局建議?：提供了關于輸入電容、輸出電容、電感、反饋線路等元件的布局建議，以確保最佳性能。

6. 設計示例

• 給出了具體的設計示例，包括輸入電壓范圍、輸出電壓、輸出電流等參數，并詳細計算了所需元件的值，如輸入電容、輸出電感、輸出電容等。

7. 性能圖表

• 提供了包括效率、輸出電壓調節、輸入電壓紋波、輸出電壓紋波、瞬態響應等關鍵性能指標的圖表。

8. 封裝與訂購信息

• TPS5410-Q1提供8引腳SOIC封裝，并給出了訂購信息。

9. 其他信息

• 提供了文檔修訂歷史、靜電放電注意事項、熱信息、絕對最大額定值等補充信息。

TPS5410-Q1是一款適用于寬輸入電壓范圍的高效率降壓轉換器，具有內部補償、過流保護、過壓保護和熱關斷等功能，適用于多種消費和工業應用。
