TPS54318 器件是一款功能齊全的 6V、3A、同步降壓電流模式轉換器，具有兩個集成 MOSFET。

TPS54318 器件通過集成 MOSFET、實施電流模式控制以減少外部元件數量、通過實現高達 2MHz 的開關頻率來減小電感器尺寸，并通過小型 3 mm x 3 mm 熱增強型 QFN 封裝最大限度地減少器件尺寸，從而實現小型設計。
*附件：tps54318.pdf

TPS54318 器件通過精確的 ±1% 電壓基準 （V） 為各種負載提供精確調節 裁判 ） 的 S S T

通過集成的 30mΩ MOSFET 和 350μA 的典型電源電流，效率最大化。使用 EN 引腳，進入關斷模式，關斷電源電流降至 2 μA。

欠壓鎖定在內部設置為 2.6 V，但可以通過在使能引腳上使用電阻網絡對閾值進行編程來提高。輸出電壓啟動斜坡由軟啟動引腳控制。漏極開路電源就緒信號指示輸出在其標稱電壓的 93% 至 107% 范圍內。頻率折返和熱關斷功能可在過流情況下保護器件。

特性

• 兩個 30mΩ（典型值）MOSFET，可在 3A 負載下實現高效率
• 開關頻率：200 kHz 至 2 MHz
• 溫度基準電壓：0.8 V ± 1%
• 與 External Clock 同步
• 可調軟啟動 / 排序
• UV 和 OV 電源就緒輸出
• 低工作和關斷靜態電流
• 安全啟動至預偏置輸出
• 逐周期電流限制、熱和頻率折返保護
• 工作結溫范圍：–40°C 至 150°C
• 耐熱增強型 3 mm × 3 mm 16 引腳 WQFN 封裝

參數

方框圖

1. 產品概述

• ?設備名稱?：TPS54318
• ?類型?：2.95V至6V輸入，3A輸出，2MHz同步降壓SWIFT?轉換器
• ?應用?：適用于低壓高密度電源系統、高性能DSP、FPGA、ASIC和微處理器的點載調節，以及寬帶、網絡和光通信基礎設施。

2. 主要特性

• ?高效率?：集成30mΩ MOSFETs，在3A負載下實現高效率。
• ?寬輸入電壓范圍?：2.95V至6V。
• ?高開關頻率?：可調開關頻率范圍從200kHz至2MHz。
• ?精確電壓參考?：0.8V ±1%的電壓參考，確保在各種負載下的準確調節。
• ?軟啟動與排序?：可調軟啟動時間，支持電源排序功能。
• ?保護功能?：包括欠壓鎖定（UVLO）、過壓保護（OVP）、過流保護、熱關斷和頻率折返保護。
• ?小型封裝?：采用3mm x 3mm 16引腳WQFN封裝，熱性能增強。

3. 功能描述

• ?固定頻率PWM控制?：采用峰值電流模式控制，減少輸出電容，簡化外部頻率補償設計。
• ?內部PLL?：允許同步到外部系統時鐘。
• ?軟啟動與排序?：通過SS引腳實現軟啟動，支持多種電源排序方法。
• ?過流保護?：實施周期電流限制，防止過流情況。
• ?熱關斷與頻率折返?：在過熱或過流條件下保護設備，通過降低開關頻率來限制電感電流。
• ?過壓瞬態保護?：最小化輸出過壓瞬態，保護設備免受損壞。

4. 電氣特性

• 詳細列出了包括輸入電壓、輸出電壓、工作電流、靜態電流、效率、開關頻率、熱關斷溫度等關鍵電氣參數。

5. 應用信息

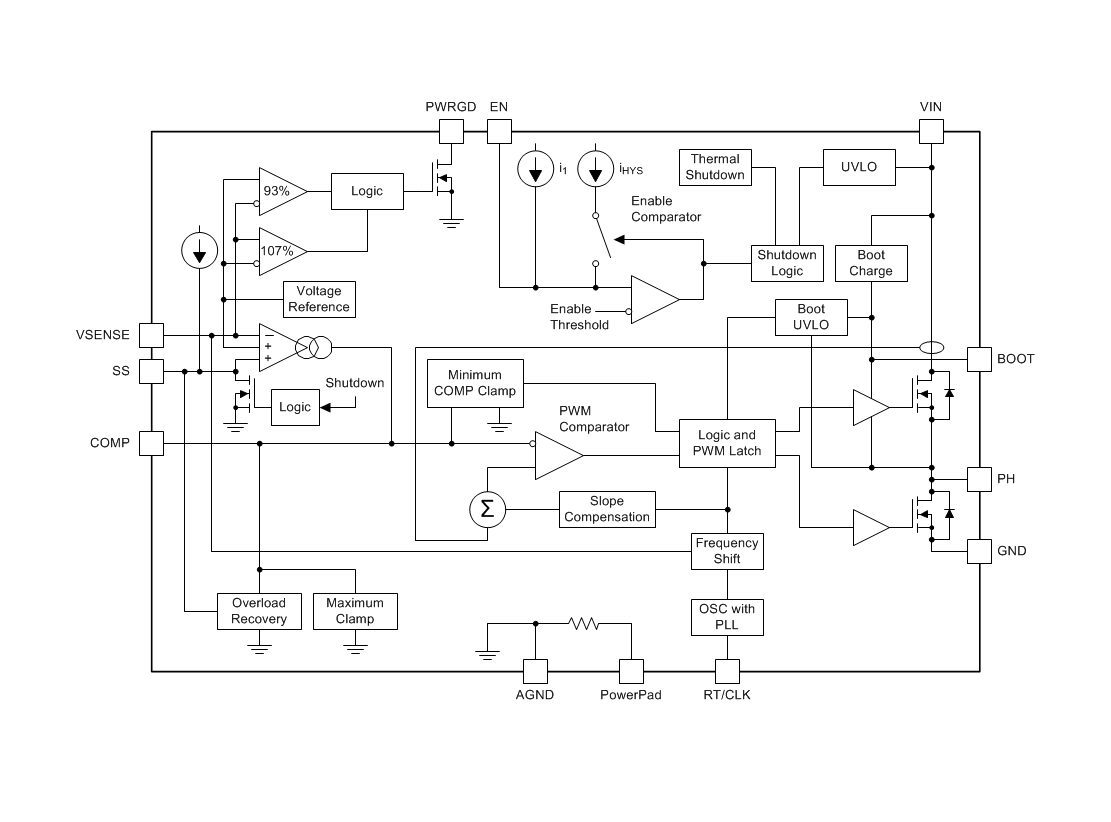

• ?功能框圖?：展示了設備的主要功能模塊和信號流。
• ?典型應用電路?：提供了詳細的典型應用電路圖，包括輸入電容、輸出電感、輸出電容、反饋電阻等元件的選擇和計算。
• ?布局指南?：給出了PCB布局建議，以優化設備性能。

6. 設計指南

• ?輸出電感選擇?：根據輸出電流和紋波要求選擇合適的電感值。
• ?輸出電容選擇?：考慮輸出電容的ESR、紋波電流能力和電壓等級。
• ?軟啟動電容計算?：根據所需的軟啟動時間計算軟啟動電容值。
• ?環路補償設計?：提供了環路補償設計的詳細步驟和公式。

7. 性能圖表

• 提供了包括效率、輸出電壓變化、輸入電壓紋波、輸出電壓紋波、瞬態響應等關鍵性能指標的圖表。

8. 封裝與訂購信息

• TPS54318提供16引腳WQFN封裝，并給出了詳細的訂購信息。

9. 其他信息

• 提供了文檔修訂歷史、靜電放電注意事項、熱信息、絕對最大額定值等補充信息。

TPS54318是一款高性能、高效率的同步降壓轉換器，適用于需要高電流輸出和精確電壓調節的應用場景。其寬輸入電壓范圍、高開關頻率和豐富的保護功能使其在各種電源設計中具有廣泛的應用前景。
