TPS54218 器件是一款功能齊全的 6V、2A、同步降壓電流模式轉換器，具有兩個集成 MOSFET。

TPS54218 器件通過集成 MOSFET、實施電流模式控制以減少外部元件數量、通過實現高達 2MHz 的開關頻率來減小電感器尺寸，并通過小型 3mm × 3mm 熱增強型 QFN 封裝最大限度地減少器件占用空間，從而實現小型設計。
*附件：tps54218.pdf

TPS54218 器件通過精確的 ±1% 電壓基準 （V 為各種負載提供精確的調節） 裁判 ） 的 S S T

通過集成的 30mΩ MOSFET 和 350μA 的典型電源電流，效率最大化。使用 EN 引腳，進入關斷模式，關斷電源電流降至 2 μA。

欠壓鎖定在內部設置為 2.6 V，但可以通過在使能引腳上使用電阻網絡對閾值進行編程來提高。輸出電壓啟動斜坡由軟啟動引腳控制。漏極開路電源就緒信號指示輸出在其標稱電壓的 93% 至 107% 范圍內。頻率折返和熱關斷功能可在過流情況下保護器件。

特性

• 兩個 30mΩ（典型值）MOSFET，可在 2A 負載下實現高效率
• 開關頻率：200 kHz 至 2 MHz
• 整個溫度范圍內的電壓基準：0.8 V ±1%
• 與外部時鐘同步
• 可調軟啟動/排序
• UV 和 OV 電源就緒輸出
• 低工作和關斷靜態電流
• 安全啟動至預偏置輸出
• 逐周期電流限制、熱和頻率折返保護
• 工作結溫范圍：–40°C 至 150°C
• 耐熱增強型 3mm × 3mm 16 引腳 WQFN 封裝

參數

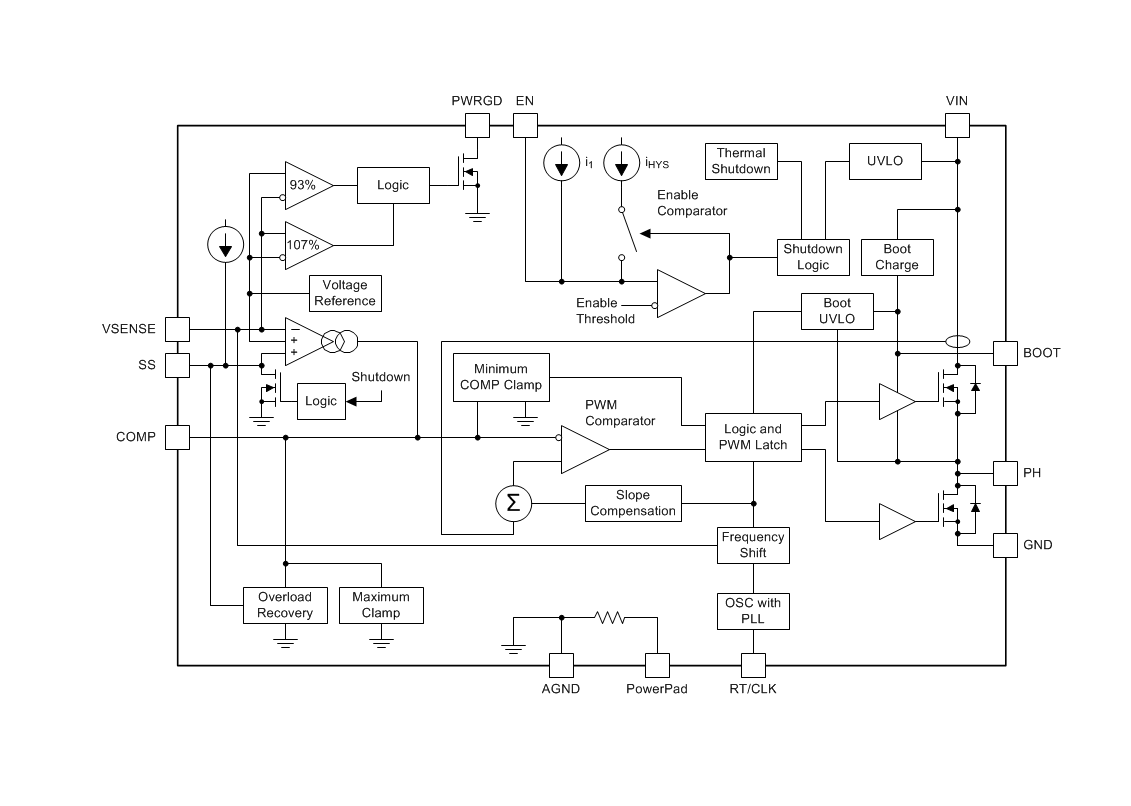

方框圖

1. 產品概述

• ?設備名稱?：TPS54218
• ?類型?：2A同步降壓SWIFT?轉換器
• ?輸入電壓范圍?：2.95V至6V
• ?輸出電壓?：可調
• ?應用?：適用于工廠自動化、寬帶固定線路接入、無線基礎設施等領域。

2. 主要特性

• ?高效率?：集成30mΩ MOSFETs，最大輸出電流2A。
• ?高開關頻率?：支持200kHz至2MHz的開關頻率，減小電感尺寸。
• ?精確電壓參考?：0.8V ±1%的電壓參考，確保輸出電壓精度。
• ?軟啟動功能?：通過軟啟動引腳控制輸出電壓啟動斜坡。
• ?電源良好信號?：開放漏極電源良好信號，指示輸出電壓狀態。
• ?同步整流?：提高轉換效率。
• ?熱關斷和過流保護?：保護設備在過熱或過流條件下不受損壞。
• ?小型封裝?：3mm × 3mm的QFN封裝，節省空間。

3. 功能描述

• ?固定頻率PWM控制?：使用可調固定頻率峰值電流模式控制。
• ?引導電壓（Boot）和低壓差操作?：集成引導調節器，需要外部引導電容。
• ?誤差放大器?：通過VSENSE引腳比較輸出電壓與內部電壓參考。
• ?輸出電壓調整?：通過電阻分壓器設置輸出電壓。
• ?使能（EN）引腳?：用于啟用或禁用設備，并調整欠壓鎖定（UVLO）閾值。
• ?時序電阻（RT/CLK）引腳?：用于調整開關頻率或同步外部時鐘。
• ? 軟啟動引腳（SS） ?：通過外部電容設置輸出電壓啟動時間。
• ?功率良好（PWRGD）引腳?：指示輸出電壓是否在正常范圍內。

4. 電氣特性

• 詳細列出了包括供電電壓、使能閾值、開關頻率、高低側MOSFET導通電阻、熱關斷溫度等關鍵電氣參數。

5. 應用信息

• ?典型應用電路?：提供了詳細的電路圖，包括輸入電容、輸出電感、輸出電容、軟啟動電容等元件的選擇。
• ?設計步驟?：指導如何選擇電感、電容等元件以滿足設計需求。
• ?性能曲線?：提供了效率、負載調節、線性調節等關鍵性能指標的圖表。

6. 布局指南

• ?布局建議?：優化PCB布局以減小噪聲和干擾，提高電源性能。

7. 設備支持

• 提供WEBENCH? Power Designer工具，支持自定義設計和實時價格與元件可用性查詢。

8. 封裝與訂購信息

• 提供WQFN（16引腳）封裝選項，并給出了詳細的訂購信息。

9. 其他信息

• 包括文檔修訂歷史、靜電放電注意事項、熱信息、絕對最大額定值等補充信息。

TPS54218是一款高性能、高效率的同步降壓轉換器，適用于需要高精度電壓調節和高效率電源轉換的應用場景。其豐富的保護功能和靈活的設計選項使其在各種電源設計中具有廣泛的應用前景。
