TPS62560 器件是一款高效同步降壓轉換器，針對 電池供電的便攜式應用程序。它從電池提供高達 600mA 的輸出電流，例如 作為單個鋰離子或其他常見化學 AA 和 AAA 電池。

該器件的輸入電壓范圍為 2.5 V 至 5.5 V，旨在為大型 各種便攜式手持設備或 POL 應用程序。
*附件：tps62561.pdf

TPS62560 系列在 2.25MHz 固定開關頻率下運行，并輸入一個 Power 在輕負載電流下進行 Save Mode作，以在整個負載范圍內保持高效率 電流范圍。

省電模式針對低輸出電壓紋波進行了優化。用于低噪音 應用，可以通過將 MODE 引腳拉高來強制該器件進入固定頻率 PWM 模式。 在關斷模式下，電流消耗降至 1 μA 以下。TPS62560 允許 使用小型電感器和電容器來實現小尺寸解決方案。

TPS62560 和 TPS62562 采用 2 mm × 2 mm、6 引腳 SON 封裝，而 TPS62561 采用 5 引腳 SOT 封裝。

特性

• 輸出電流高達 600 mA
• 輸入電壓范圍為 2.5 V 至 5.5 V
• PWM 模式下的輸出電壓精度 ±2.5%
• 典型 15μA 靜態電流
• 100% 占空比，實現最低壓差
• 軟啟動
• 采用小型 SOT 封裝，以及 2 mm × 2 mm × 0.8 mm SON 封裝

參數

方框圖

1. 產品概述

TPS62561 是一款高效率、同步降壓（Step-Down）DC-DC轉換器，專為電池供電的便攜式應用設計。該器件提供高達600mA的輸出電流，輸入電壓范圍為2.5V至5.5V，適用于PDA、Pocket PC、便攜式媒體播放器及低功率DSP供電等應用。

2. 主要特性

• ?高效率?：在寬負載范圍內保持高效率，支持2.25MHz固定開關頻率。
• ?小封裝?：提供SOT和2x2 QFN封裝選項，適合空間受限的應用。
• ?軟啟動?：內置軟啟動電路，限制啟動時的浪涌電流。
• ?動態電壓定位?：在輕載時自動調整輸出電壓，減少電壓過沖和下沖。
• ?模式選擇?：通過MODE引腳選擇固定頻率PWM模式或省電模式（自動在PWM和PFM模式間切換）。
• ?熱關斷?：內置熱關斷保護，防止器件過熱損壞。

3. 功能描述

• ?PWM/PFM控制?：在重載時采用PWM控制，輕載時自動切換至PFM模式以提高效率。
• ? 欠壓鎖定（UVLO） ?：防止輸入電壓過低時器件工作異常，保護電池。
• ?使能控制?：通過EN引腳控制器件的啟動和關閉。
• ?100%占空比?：在輸入電壓接近輸出電壓時，自動進入100%占空比模式，延長電池使用時間。
• ?短路保護?：內置MOSFET開關短路保護，防止損壞。

4. 應用指南

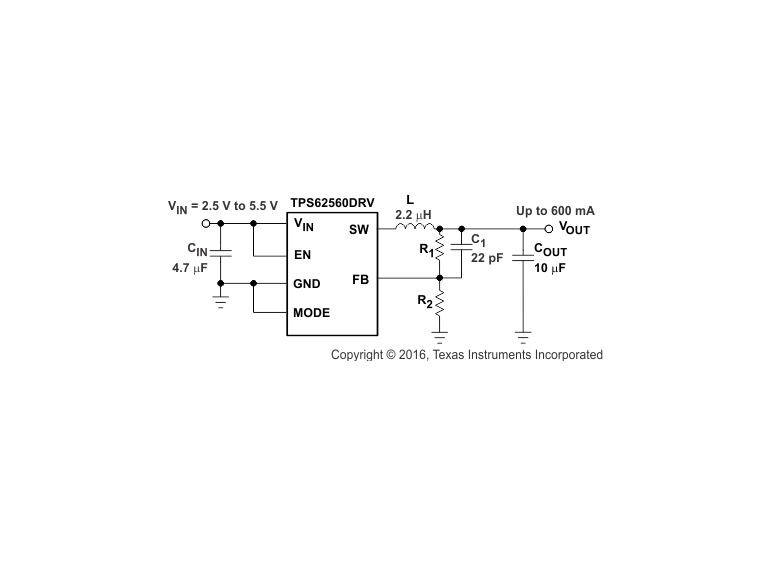

• ?典型應用?：提供了詳細的典型應用電路圖和設計要求，包括輸出電壓設置、輸出濾波器設計（電感和輸出電容選擇）及輸入電容選擇。
• ?布局建議?：強調了PCB布局對性能的重要性，提供了布局指南和示例。

5. 性能圖表

• 提供了包括效率、靜態電流、輸出電壓精度、啟動時間等關鍵性能圖表，幫助用戶評估器件在不同條件下的性能表現。

6. 封裝與訂購信息

• 提供了TPS62561的封裝類型、引腳數、封裝尺寸、載帶信息、RoHS狀態、引腳鍍層材料、MSL等級、工作溫度范圍和器件標記等詳細信息。
