1、概述

ARTM-4 溫度巡檢測控儀適用于多路溫度的測量和控制，主要應用于低壓配電系統電氣接點、電機/變壓器等設備繞組測溫及其他設備或變配電場景的溫度監測與控制。

2、型號及功能

3、技術參數

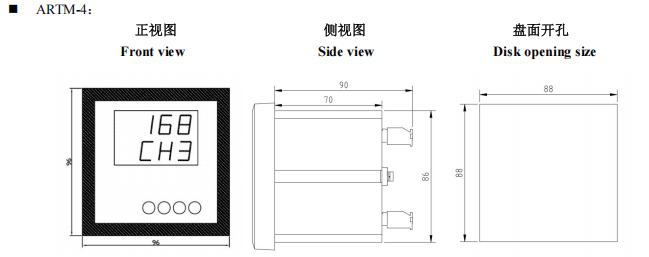

4、安裝尺寸

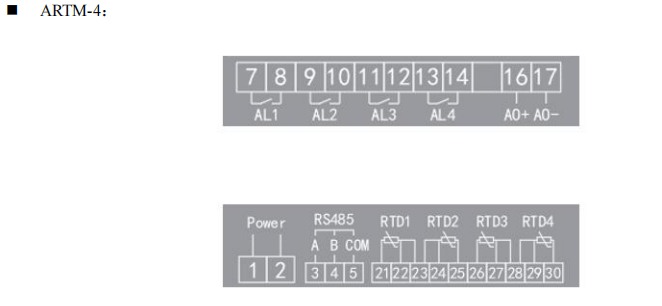

5、接線方法

Pt100 接線方式：21~23 號為 Pt100 的第 1 路接線端子，23~25 號為 Pt100 的第 2 路接線端子，以此類推。

兩線制：一路 Pt100 的 A、B 線分別接入 21 號和 22 號端子，22 號端子引一根短接線到 23 號端子，二路 Pt100 的 A、B 線分別接入 25 號和 24 號端子，24 號端子引一根短接線到 23 號端子，以此類推。

三線制：一路 Pt100 的 A 線接入 21 號端子，B、C 兩線分別接入 22 號和 23 號端子，二路 Pt100 的 A 線接入 25 號端子，B、C 兩線分別接入 24 號和 23 號端子，以此類推。

四線制一種接線方法：一路 Pt100 的 A 和 B 線接入 21 號端子，C 和 D 線接入 22 號端子，22 號端子引一根短接線到 23 號端子，二路 Pt100 的 A 和 B 線接入 25 號端子，C 和 D 線接入 24 號端子，24 號端子引一根短接線到 23 號端子，以此類推。

四線制另一種接線方法：一路 Pt100 的 A 線接入 21 號端子，C、D 兩線接入 22 號和 23 號端子，二路 Pt100 的 A 接入 25 號端子，C、D 兩線接入 24 號和 23 號端子，以此類推。

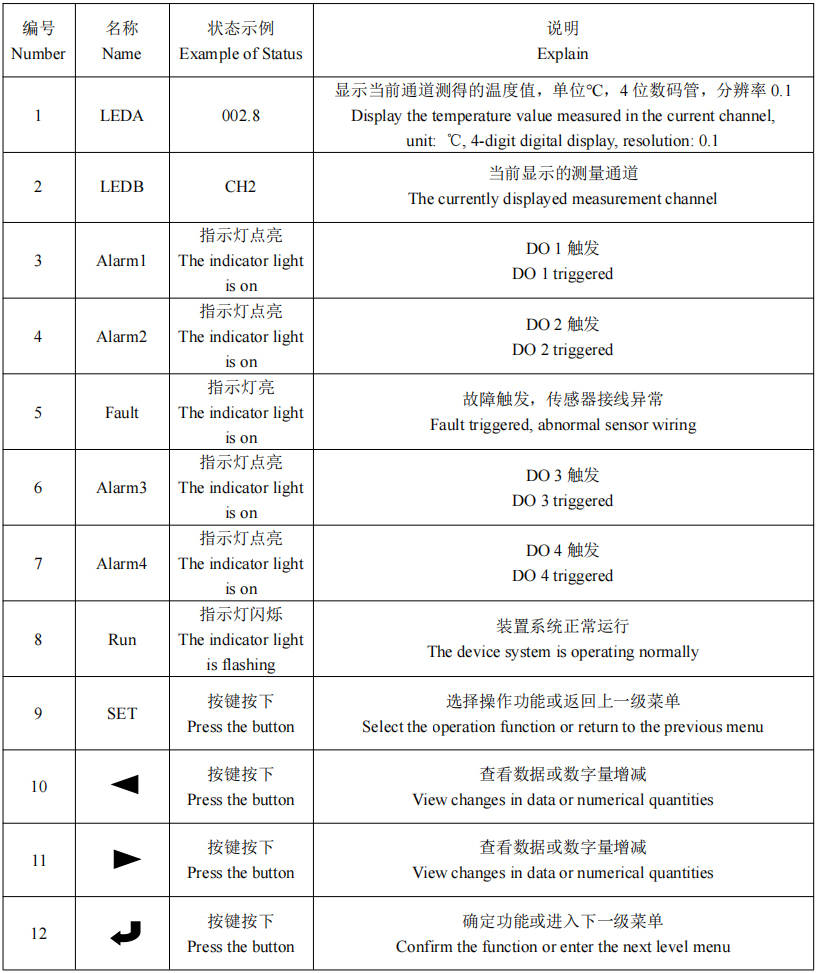

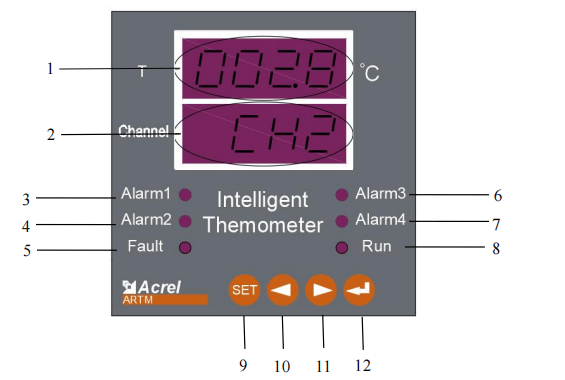

6、顯示介紹
