近年來，隨著筆記本電腦性能的持續飛躍——特別是搭載高性能獨立顯卡（如RTX系列）、標壓處理器以及高刷新率高分辨率OLED屏幕的設備（如游戲本、移動工作站和高端創作本）的日益普及，其對功耗的需求急劇攀升。

因此，傳統的65W USB PD充電方案逐漸顯得力不從心。在滿負載運行時，65W輸入甚至可能無法完全覆蓋整機功耗，從而導致電池持續緩慢放電，限制了用戶長時間高性能使用的場景，更遑論為碩大的電池進行快速補充能量。

同時，用戶對移動辦公和碎片化充電效率的要求也在不斷提高。為了突破這一瓶頸，滿足瞬時高性能釋放和極速回血的雙重剛需，業界開始推動更高功率充電技術的發展。基于更新的USB PD 3.1快充協議規范，支持更高電壓（如28V）和更大電流，140W的超高功率快充技術應運而生并迅速走向普及。這標志著筆記本電腦的供電體系正式邁入了一個全新的“百瓦快充”時代，為高性能移動計算體驗提供了堅實的能源保障基礎。

隨著筆記本電腦紛紛邁入140W及以上的超高功率快充時代，對供電安全性和可靠性的要求也達到了前所未有的高度。針對這一關鍵需求，江蘇帝奧微電子股份有限公司推出了專為140W USB PD充電應用設計的VBUS過壓保護（OVP）芯片DIO1298。

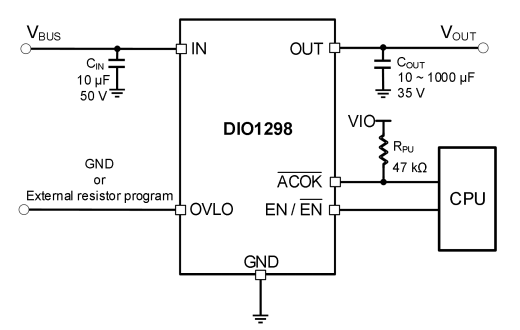

圖1 DIO1298的應用框圖

DIO1298的關鍵參數：

寬范圍工作電壓：3-32V

超低RON: 24mΩ

持續電流：6A

具有開漏輸出的電源良好標志

軟啟動限制浪涌電流

輸入端過壓保護 (OVP)

固定 33 V：OVLO 連接至 GND

4 V 至 33 V：OVLO 可通過外部電阻設置

SS 期間和之后的短路保護 (SCP)

過流保護 (OCP)：20 A，150 ns

“理想二極管”反向電流保護 (RCP)

VF = 20 mV，15 μs 快速恢復

故障后自動重啟的打嗝模式

使能邏輯

DIO1298A：EN有效

DIO1298B： EN 高有效

輸入端瞬態電壓抑制 (TVS)

±100 V 浪涌保護(IEC61000-4-5)

±30 kV ESD 接觸放電 (IEC61000-4-2)

±30 kV ESD 空氣放電 (IEC61000-4-2)

過溫保護

工作溫度范圍：-40°C 至 85°C

DIO1298的保護性能解析

1. 過壓保護

DIO1298具有過壓保護功能,可以有效防止Type-C接口高電壓對后級系統的沖擊。當OVLO引腳連接到 GND ，DIO1298芯片輸入電壓VIN超過33V（Typ）時，芯片會觸發過壓保護，開關關斷；直到檢測到當輸入電壓低于32.8V（Typ.）時，DIO1298退出過壓保護回到正常工作狀態。

2. 短路保護

DIO1298支持輸出短路保護功能，可以有效防止輸出短路異常導致芯片損壞。DIO1298在VIN=28V時，輸出短路測試波形如圖2所示：

VIN=28V,CIN=CL=10uF,RL=20Ω，VOUT到GND短接波形

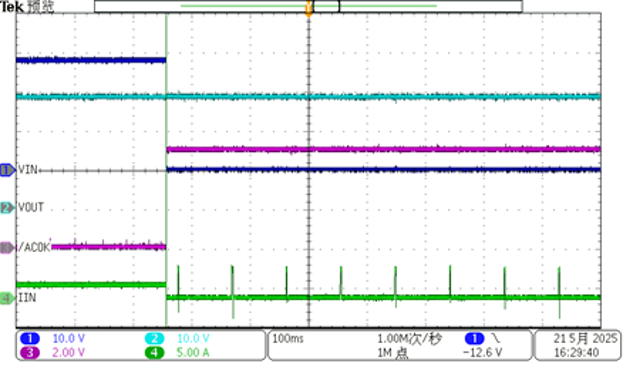

圖2 短路測試圖

3. 過流保護

DIO1298具有20A(Typ.)的輸出過流保護功能，可保護IC免受突發過流造成的損壞。DIO1298觸發過流保護測試如圖3所示：

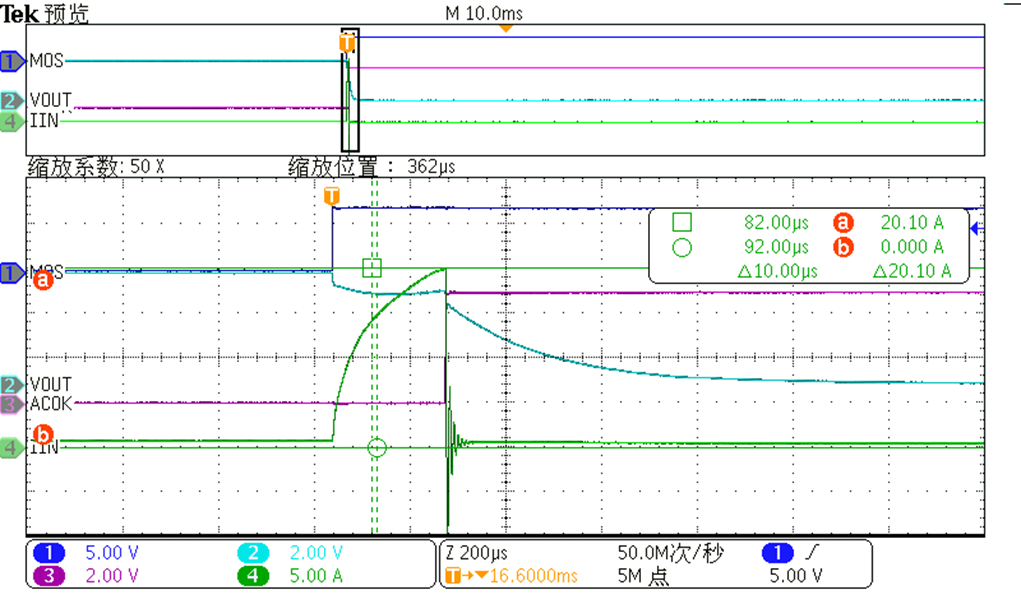

圖3 過流保護測試圖

4. 理想二極管功能

DIO1298支持“理想二極管”功能，當輸出帶輕載時，開關工作在正向二極管模式，將維持VIN-VOUT = 20mV的壓降；當輸出電壓VOUT大于輸入電壓VIN時，開關實現二極管反向截止功能，防止開關輸出端向輸入端泄放電流。“理想二極管”功能可以為用戶提供“OR”邏輯的多電源供電方案。DIO1298觸發反向電流阻斷和恢復正常狀態如圖4所示：

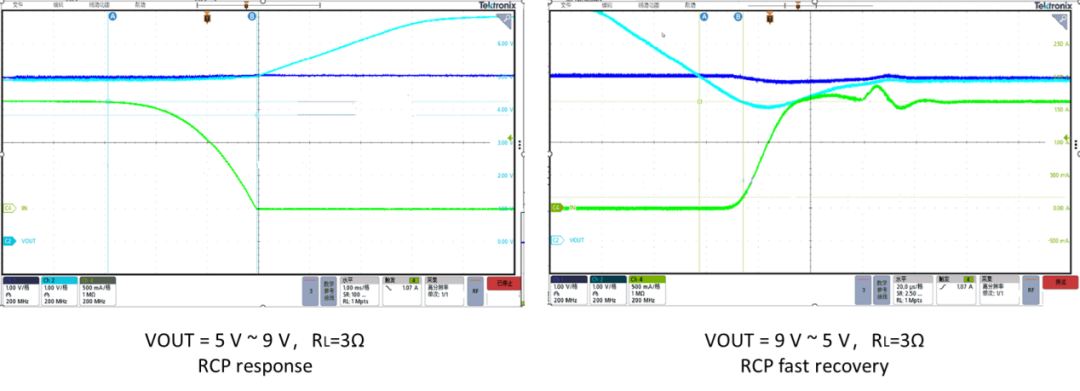

圖4 DIO1298 RCP保護和恢復測試圖

5. 過溫保護

DIO1298具有過溫保護功能。當芯片DIO1298溫度高于150℃（Typ.）時，DIO1298進入過溫保護狀態，通道關斷；直到當溫度降至130℃（Typ.）時，DIO1298退回至正常工作狀態。DIO1298觸發過溫保護和退出過溫保護的輸出電壓電流狀態如圖5所示：

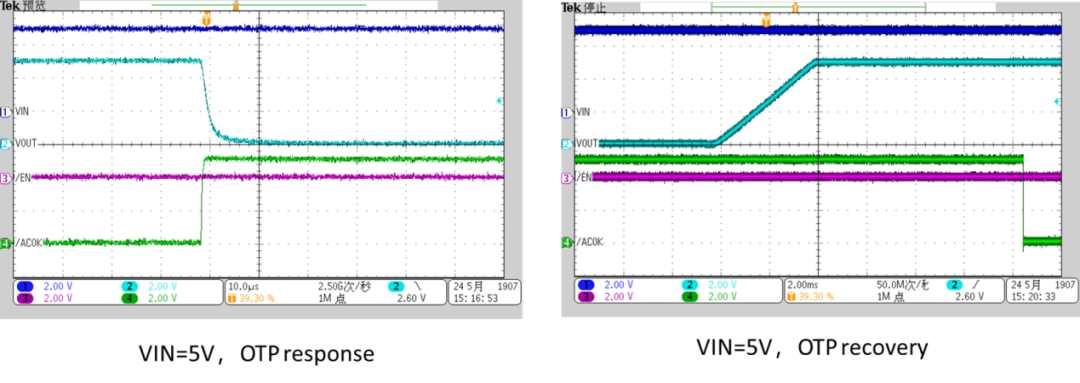

圖5 DIO1298 OTP保護和恢復VOUT和ACOK測試圖

作為國內頭部模擬芯片供應商，帝奧微持續拓寬賽道，加速推出覆蓋多領域的高性能特色產品。公司依托核心技術優勢，從手機/筆電的消費電子（如140W VBUS OVP DIO1298），到服務器/光模塊的數據中心，再到車載應用的智能汽車領域，均有針對性的解決方案布局。帝奧微正以多元化的產品矩陣，全面賦能關鍵產業發展，鞏固其市場領先地位與技術護城河。
