你選的晶振夠“穩”嗎？
頻差 丨 溫漂 丨 老化 丨 相噪 丨 抖動
五大指標評估晶振穩不穩！

晶振是電子系統時序的基準，一旦不穩定，容易引發通信丟包、數據錯誤、時序混亂，甚至整機宕機，帶來嚴重后果。

那么，問題來了：

· 如何判斷一顆晶振是否夠穩？

· 數據手冊里哪些參數是關鍵？

今天，小揚就給您傳授一套：

“晶 振 穩 字 訣”

拆解數據手冊里的五大關鍵指標，

助您科學選型、系統穩穩運行，

工程師也能收獲“穩穩的幸福”~

01 頻率容差

關鍵詞：出廠時準不準？

頻率容差，也叫初始頻率精度，是晶振出廠時頻率與標稱值之間的偏差。

這是數據手冊中的關鍵指標之一，通常標注為Frequency Tolerance，可以說是判斷晶振“穩不穩”的第一關。

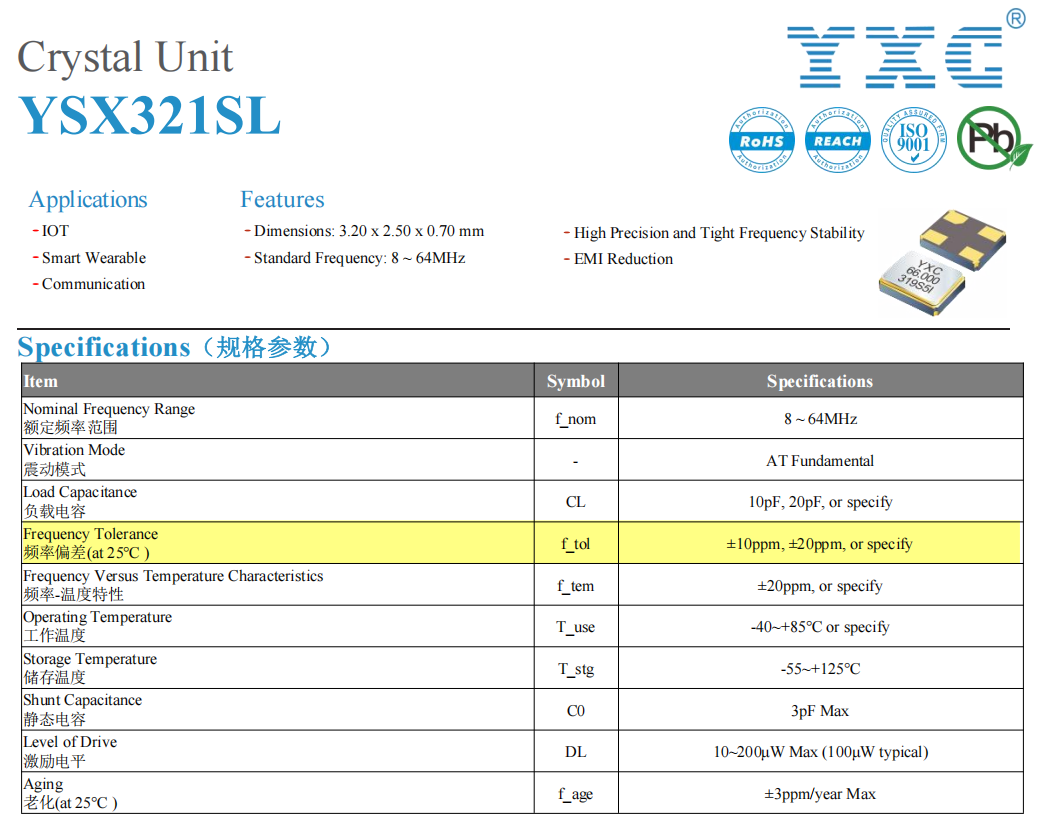

圖：YXC數據手冊—頻率容差（黃色標亮）

＞ 指標定義

· 定義：在標準測試條件（通常25℃、額定電壓、標準負載）下，晶振實際輸出頻率與標稱頻率的最大偏差。

· 單位：±PPM (百萬分之幾)。數值越小，晶振出廠時越精準，系統對頻也越快。

＞ 選型建議

· 系統是否能在首次上電時就“對頻對得準”，很大程度取決于晶振的出廠頻率準確度。

· 對于需要開機即穩定運行的通信模組、電表等應用，尤其要關注這一參數。

02 頻率溫度穩定性

關鍵詞：冷熱變化下穩不穩？

頻率溫度穩定度，又稱溫度頻差，數據手冊常用“Frequency v.s. Temperature”表示。

它體現晶振抵抗溫度變化導致頻率漂移的能力，是評估其能否在寬溫環境下穩定運行的關鍵。

圖：YXC數據手冊—頻率溫度穩定度（黃色標亮）

＞ 指標定義

· 定義：整個工作溫度范圍內，輸出頻率相對于25℃標稱頻率的最大偏移。

· 單位：通常用±PPM表示。另外，恒溫晶振也常用±PPB表示，1PPM=1000PPB。

＞ 選型建議

· 標準晶振：

① 溫偏：±10ppm ~ ±30ppm

② 應用：適合常溫或溫差變化不大的室內環境，適用于消費電子、一般工業控制等領域，能平衡頻率穩定性和成本，滿足大部分基礎需求。

· 溫補晶振（TCXO）：

① 溫偏：±0.1ppm ~ ±2.5ppm

② 應用：內置溫補電路，抗溫漂能力強。適合戶外、車載等溫差大的環境，是定位、通信等領域的常用選擇。

· 恒溫晶振（OCXO）：

① 溫偏：±0.01ppb ~ ±500ppb

② 應用：內建恒溫系統，溫漂極小。專用于北斗授時、5G 基站、精密儀器等對頻率精度極致追求的場景。

03 老化率

關鍵詞：用久了會不會“漂”？

晶振運行久了也會“老去”。

老化率，是衡量晶振在長期運行中頻率漂移趨勢的關鍵指標，數據手冊通常標注為Aging，影響系統長期穩定性。

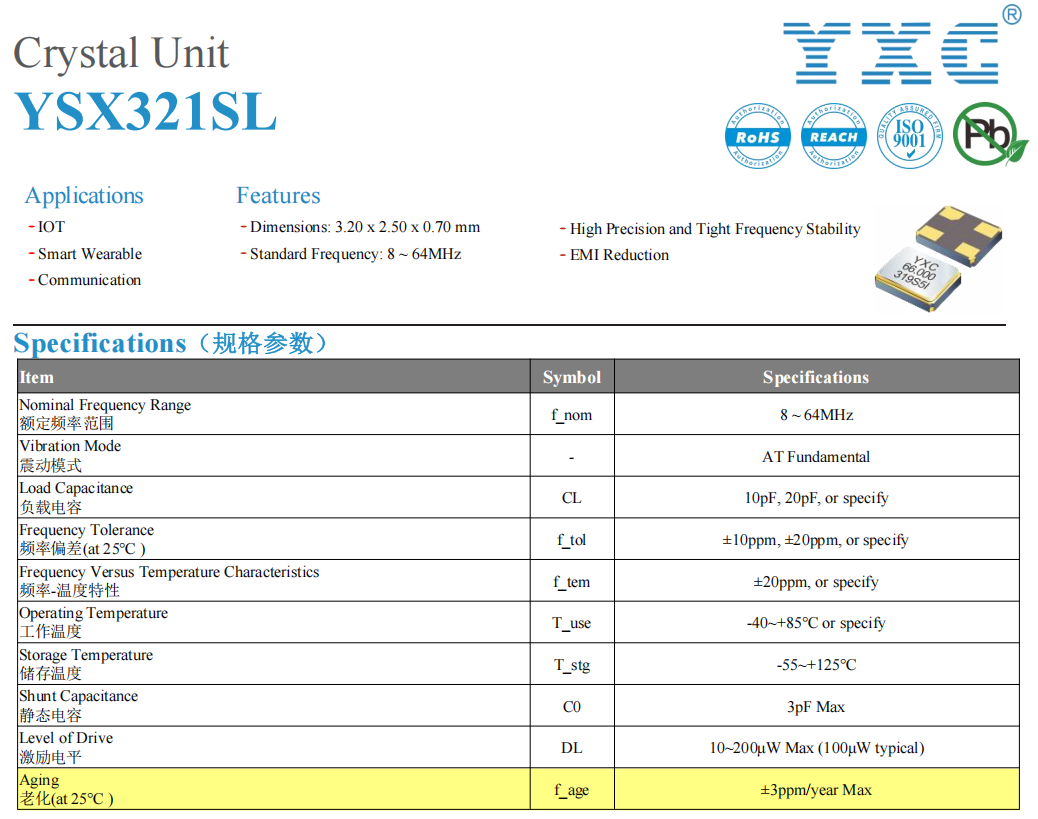

圖：YXC數據手冊—老化率（黃色標亮）

＞ 指標定義

· 定義：晶振在長期連續工作后，會因晶體結構變化而“老化漂移”，輸出頻率發生累積性、不可逆漂移。

· 單位：通常關注年老化率，±PPM/年（也有按月或天標注）。

＞ 選型啟示

· 高品質晶振首年老化率一般為 ±1ppm ~ ±3ppm，通常首年漂移較大，之后趨于穩定，OCXO 更可做到ppb級別。

· 對于通信基站、智能電表、工業網網關等長周期運行、無人值守設備，建議優先選用低老化率的晶振。

04 相噪和抖動

關鍵詞：信號干不干凈？

時鐘信號不僅要“準”，更要“純凈”。高速通信和精密測量中，信號的顫抖和雜波都會帶來隱患。

相位噪聲和抖動是衡量晶振信號純凈度的關鍵指標，直接影響傳輸質量和抗干擾能力。

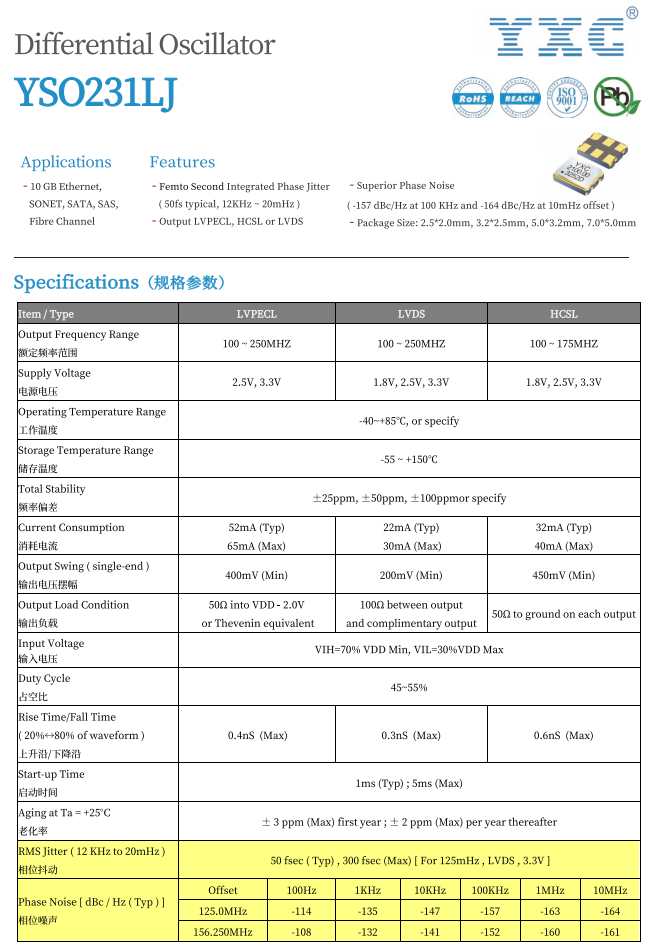

圖：YXC數據手冊—相噪&抖動（黃色標亮）

＞ 指標定義

① 相噪（Phase Noise）：

· 定義：頻域中衡量時鐘信號純凈度的指標，表示頻率周圍的隨機相位擾動，反映信號在頻譜上的相位不穩定性。

· 單位：dBc/Hz。數值越低，表明信號頻譜越純凈，抗干擾能力越強。

②抖動（Jitter）：

· 定義：時域中衡量時鐘信號邊沿時間不確定性的指標，表示實際時鐘邊沿與理想位置之間的時間偏差。

· 單位：皮秒（ps）或飛秒（fs）RMS。數值越小，信號越穩定，數據傳輸越可靠。

＞ 選型建議

· 對PCIe、SerDes、ADC/DAC等高速串行接口，低抖動能提升眼圖質量、降低誤碼率，建議優先選擇差分輸出晶振（LVDS、LVPECL、HCSL）。

· 在5G通信、相控陣雷達、高精度視覺測量等對信噪比要求極高的場景，應優先選擇低相噪的高性能晶振，如TCXO、VCXO、 OCXO等。
