貼片保險絲在小形型保險絲行業中是技術含量相對較高的新品種。貼片保險絲可分為貼片電流保險絲和PPTC自恢復保險絲。

分類標準

貼片保險絲可分為一次性貼片保險絲和PPTC自恢復保險絲，一次性保險絲保護后需要更換，自恢復保險絲保護后斷電可以自己恢復能重復使用。

其中貼片電流保險絲按尺寸和性能又可分為如下型號：

（1）產品按尺寸可分類為：0402、0603、1206、2410等

（2）產品按性能可分類為：快速熔斷、慢速熔斷和高抗脈沖型三種類型。

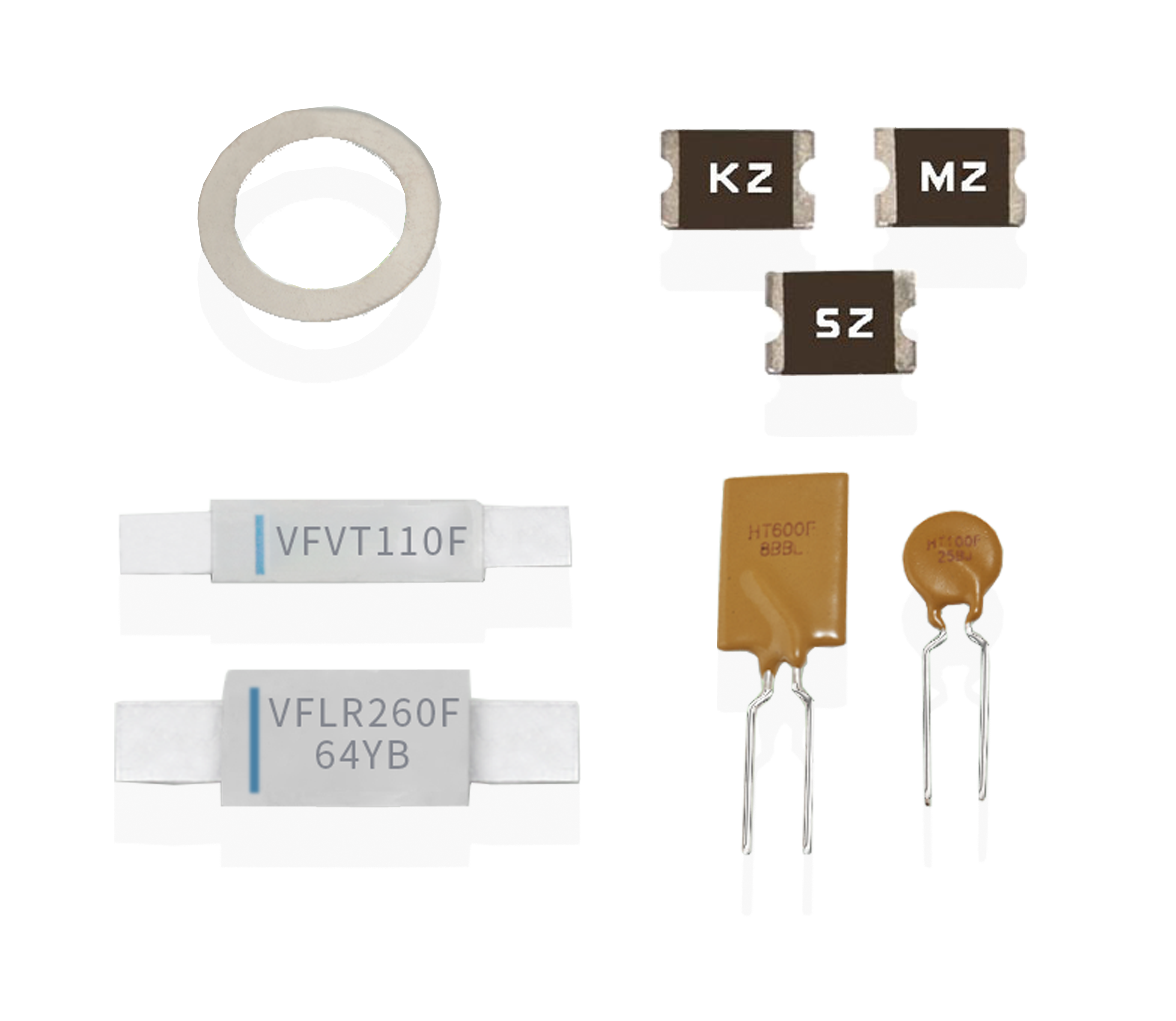

PPTC自恢復保險絲按尺寸又可分類為：0402、0603、0805、1206、1812、2920等。PPTC自恢復保險絲核心由高分子材料和導電顆粒制成。兩端以鎳制成電極。外部包以樹脂或塑料薄膜。在低溫時，聚合物結晶間的導電粒子構成三維網絡，呈導通狀態。當電流過大，致使溫度升高時，體積膨脹，聚合物由結晶態轉為非結晶態，使導電粒子的連系網絡斷裂，因而不導通或絕緣。當溫度降低，且不再有大電流后，待一小段時間恢復結晶狀態，又可導通。

類型

貼片保險絲有以下四種基本型式：

（1）慢速熔斷型/時間延遲型保險絲；

（2）雙重合金慢速熔斷型保險絲；

（3）快速反應型保險絲；

（4）特快速反應保險絲。

慢速熔斷型保險絲非常適合用于含有瞬間電流突波或開機突波流入的電路。這些電路包含：馬達、變壓器、白熾燈及可適用負載裝置。

快速反應型保險絲反應快速且適用于沒有瞬間電流突波的電路。

特快速反應型保險絲通常都用銀做連接。由于保險絲的限流能力，這些保險絲時常被用來保護半導體電路。

貼片保險絲的選擇涉及以下因素：

（1）電路正常工作電流。通過保險絲的工作電流不應超過保險絲額定電流的75％。

（2）脈沖、沖擊電流、浪涌電流、啟動電流和電路瞬變值。貼片保險絲尤其關注一點,由于體積小帶來的工藝方面的原因,貼片保險絲的抗沖擊能力遠小于同樣額定電流的玻璃管保險絲或其他體積較大的保險絲。

（3）電路的過載電流大小及過載電流存在的最短和最時間。通常需要使用示波器測試和理論計算相結合判斷過載電流大小。對保險絲的基本要求不該斷的時候不能斷（比如在出現浪涌電流的時候），該斷的時候一定要在適當的時間內斷（比如出現需要切斷的過載電流的時候）。

（4）電阻。貼片保險絲的電阻對某些電路有一定的影響：若將內阻過大的保險絲安裝在某些電路中，它將影響電路的系統數，使得電路不能正常工作。

（5）保險絲的環境溫度。貼片保險絲應用于便攜式設備時,要適當考慮保險絲的溫升,也就是考慮保險絲額定電流的折減。保險絲工作時的環境溫度應在規定的工作溫度范圍之內，當保險絲周圍的環境溫度超過25℃時，應參照溫度折減曲線降級使用。

（6）施加在保險絲上的外加電壓。通常貼片保險絲應用于便攜式設備，電路工作電壓一般都不高，只要貼片保險絲的額定電壓高于電路工作電壓，就可以放心選用。

（7）產品的認證。例如出口到北美,一定需要有UL或CSA認證。目前出口到歐洲的產品還需要符合歐盟的RoHs指令,也就是通常提到的SGS等環保認證。

保險絲選型中常見的參數和術語

正常工作電流：在25℃條件下運行，保險絲的電流額定值通常要減少25%以避免有害熔斷。大多數傳統的保險絲其采用的材料具有較低的熔化溫度。因此，保險絲對環境溫度的變化比較敏感。例如在25℃環境溫度下，一個電流額定值為1A的保險絲通常不能在穩態電流大于0.75A的電路中正常工作。

電壓額定值：保險絲的電壓額定值必須等于或大于有效的電路電壓。一般貼片保險絲的標準電壓額定值系列為24V、32V、48V、63V、125V。

電阻：保險絲的電阻在整個電路中并不十分重要。但對于安培數小于1的保險絲的電阻會有零點幾個歐姆，所以在低電壓電路中采用保險絲時應考慮這個問題。大部分的保險絲是用正溫度系數材料制成，所以也有冷電阻和熱電阻之分。

環境溫度：保險絲是溫度敏感元件。保險絲的電流承載能力，其實驗是在環境溫度為25℃情況下進行的。環境溫度越高，保險絲的工作溫度就越高，保險絲的電流承載能力就越低，壽命也就越短。相反，在相對較低的溫度下會延長保險絲的壽命。

熔斷額定容量：也稱為分斷容量。熔斷額定容量是保險絲在額定電壓下能夠確實熔斷的最大許可電流。短路時，保險絲中會多次通過比正常工作電流大的瞬間過載電流。安全運行時要求保險絲保持完整的狀態（無爆裂或斷裂）。

公稱熔化熱能：就是指熔化熔斷部件所需的能量，用I2t表示，讀為“安培平方秒”。一般在權威認證機構，都要進行熔化熱能測試：給保險絲施加一個電流增量并測量融化發生的時間，如果在約0.008秒或更長的時間內不發生融化，那么就增加脈沖電流的強度。重復進行實驗直到保險絲的熔斷時間在0.008秒以內。這一測試的目的是確保所產生的熱能沒有足夠的時間從保險絲部件通過熱傳導跑掉，也就是說，全部熱能用于熔斷保險絲。

環境溫度

保險絲在25℃下做電流承載測試，且會受到環境溫度變化的影響。較高的環境溫度會使得保險絲在運作時顯得更熱，且會降低保險絲的使用壽命。相反地，使用于較低溫度的環境可延長使用壽命。
