LM284x SIMPLE SWITCHER? 器件是 PWM DC/DC 降壓（降壓）穩壓器。這些器件的輸入范圍為 4.5 V 至 42 V，適用于各種應用，例如來自非穩壓電源的電源調節。他們的 R 值較低 DSON 系列 （0.9-Ω 典型值）內部開關，可實現最高效率（典型值為 85%）。工作頻率固定為 550 kHz（X 選項）和 1.25 MHz（Y 選項），允許使用小型外部元件，同時仍然能夠實現低輸出電壓紋波。軟啟動可以使用帶有外部 RC 電路的關斷 （SHDN） 引腳來實現，允許用戶根據特定應用定制軟啟動時間。
*附件：lm2841.pdf

LM2840 針對高達 100mA 的負載電流進行了優化，LM2841 針對高達 300mA 的負載電流進行了優化，LM2842 針對高達 600mA 的負載電流進行了優化。它們都具有 0.765 V 的標稱反饋電壓。

其他功能包括：熱關斷、V在欠壓鎖定和柵極驅動欠壓鎖定。LM284x 采用扁平 SOT-6L 封裝。

特性

• 輸入電壓 4.5 V 至 42 V
• 輸出電流選項為 100 mA、300 mA 和 600 mA
• 反饋引腳電壓為 0.765 V
• 550kHz （X） 或 1.25MHz （Y） 開關頻率
• 低電平關斷 I Q ：16μA（典型值）
• 短路保護
• 內部補償
• 軟啟動電路
• 整體解決方案尺寸小（SOT-6L 封裝）

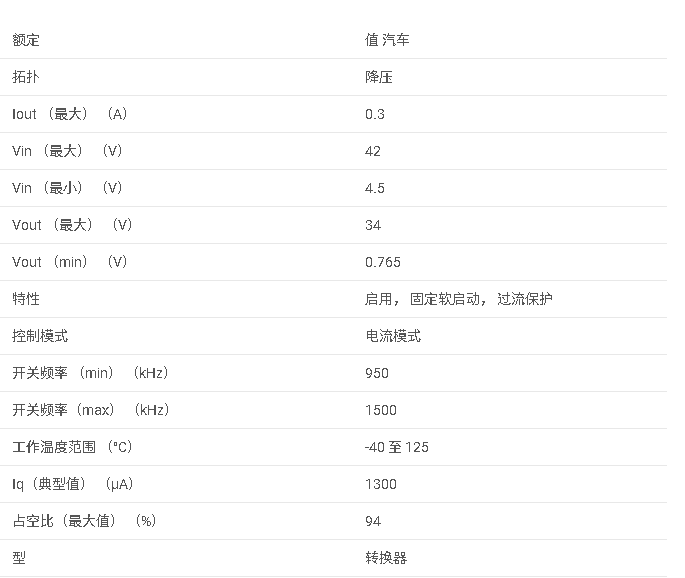

參數

方框圖

1. 產品概述

• ?產品名稱?：LM2841
• ?類型?：4.5V至42V輸入，300mA輸出降壓DC/DC轉換器
• ?特點?：
  • 輸入電壓范圍：4.5V至42V
  • 輸出電流選項：100mA（LM2840）、300mA（LM2841）、600mA（LM2842）
  • 反饋引腳電壓：0.765V
  • 開關頻率：550kHz（X選項）或1.25MHz（Y選項）
  • 低關斷電流：典型值為16μA
  • 短路保護
  • 內部補償
  • 軟啟動電路
  • 小型SOT-6L封裝

2. 主要特性

• ?高效能?：典型效率為85%
• ?熱關斷與欠壓鎖定?：保護電路免受過熱和低電壓損壞
• ?可調輸出?：通過外部電阻分壓器設置輸出電壓
• ?簡單設計?：使用TI的WEBENCH? Power Designer可快速生成定制設計

3. 電氣特性

• ?輸入電壓范圍?：4.5V至42V
• ?輸出電壓范圍?：可調，通過反饋引腳設置
• ?開關頻率?：550kHz或1.25MHz
• ?靜態電流?：16μA（關斷模式）
• ?開關導通電阻?：典型值為0.9Ω
• ?電流限制?：LM2841為525mA至900mA

4. 功能描述

• ?保護特性?：包括熱關斷、輸入欠壓鎖定（UVLO）和門極驅動欠壓鎖定
• ?軟啟動?：通過SHDN引腳和外部RC電路實現
• ?內部補償?：簡化外部元件設計
• ?電流模式PWM控制?：提供穩定的輸出電壓調節

5. 應用領域

• 電池供電設備
• 工業分布式電源應用
• 便攜式媒體播放器
• 便攜式手持儀器

6. 封裝與尺寸

• ?SOT-6L封裝?：1.60mm × 2.90mm

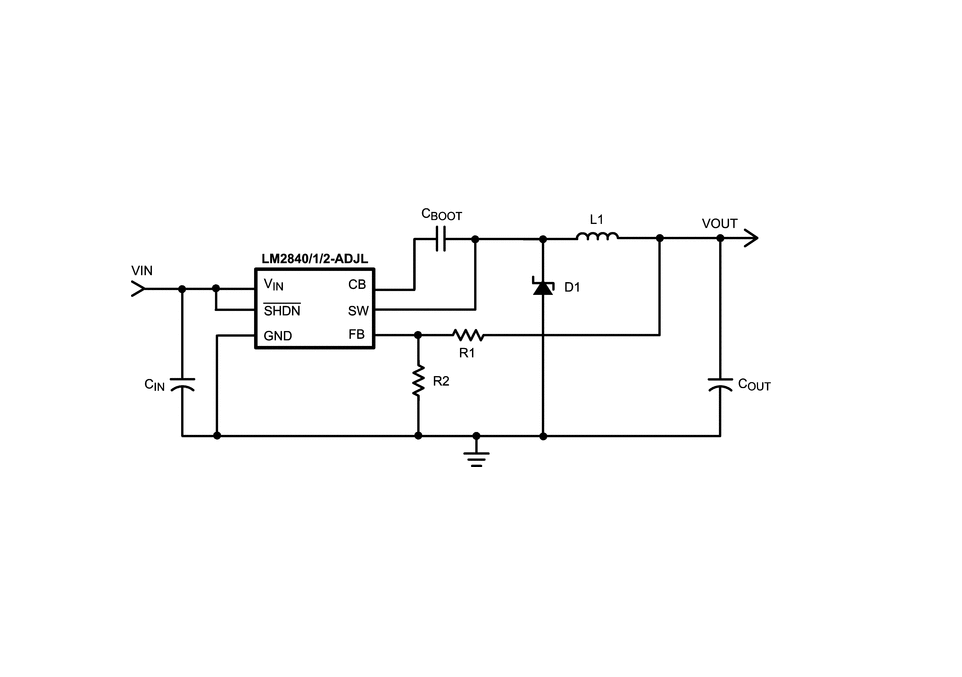

7. 典型應用電路

• 提供了3.3V輸出電壓、100mA負載的典型應用電路圖
• 強調了電感、輸入電容、輸出電容和啟動電容的選擇和設計考慮

8. 布局指南

• 提供了PCB布局建議，以最小化噪聲和電磁干擾（EMI）
• 強調了關鍵元件（如電感、電容、二極管）的布局和接地策略
