LM2734x 和 LM2734x-Q1 穩壓器是單片高頻 PWM 降壓直流/直流穩壓器 轉換器采用 10 引腳 WSON 和 10 引腳 MSOP-PowerPAD 封裝。它們包含所有活動函數 提供本地 DC-DC 轉換，具有快速瞬態響應和精確調節 盡可能小的 PCB 面積。
*附件：lm27342-q1.pdf

LM2734x 和 LM2734x-Q1 的外部組件最少，易于使用。這 能夠分別驅動 1.5A 或 2A 負載，內置 150mΩ NMOS 開關 可用的最佳功率密度。世界一流的控制電路允許導通時間低至 65 ns，因此支持極高頻轉換。開關頻率在內部 設置為 2 MHz，可在 1 至 2.35 MHz 范圍內同步，這允許使用極小的表面 安裝電感器和片式電容器。盡管工作頻率非常高，但效率 高達 90% 很容易實現。包括外部關斷功能，具有超低關斷功能 電流為 70 nA。LM2734x 和 LM2734x-Q1 使用峰值電流模式控制和內部 補償功能可在廣泛的工作條件下提供高性能調節。 其他功能包括內部軟啟動電路，以減少逐脈沖浪涌電流 電流限制、熱關斷和輸出過壓保護。

特性

• 節省空間的 3 mm × 3 mm 10 引腳 WSON 和 MSOP-PowerPAD 封裝
• 寬輸入電壓范圍：3 V 至 20 V
• 寬輸出電壓范圍：1 V 至 18 V
• LM27341 提供 1.5A 的最大輸出電流
• LM27342 提供 2A 的最大輸出電流
• 高開關頻率： 2 MHz
• 頻率同步：1 MHz < f 西 南部 < 2.35 兆赫
• 具有內部自舉電源的 150mΩ NMOS 開關
• 70nA 關斷電流
• 內部電壓基準精度為 1%
• 峰值電流模式，PWM作
• 熱關斷
• LM27341-Q1 和 LM27342-Q1 符合 AEC-Q100 1 級標準，并采用汽車級流程制造

參數

方框圖

?1. 產品概述?
LM2734x（含LM27341/42及車規級Q1版本）是德州儀器（TI）推出的高頻PWM降壓穩壓器，特點包括：

• ?輸入電壓范圍?：3V至20V，輸出可調范圍1V至18V
• ?輸出電流?：LM27341為1.5A，LM27342為2A
• ?開關頻率?：默認2MHz（可同步至1-2.35MHz）
• ?封裝?：10引腳WSON（3mm×3mm）和MSOP-PowerPAD

?2. 關鍵特性?

• ?高效設計?：效率高達90%，支持150mΩ低導通電阻NMOS開關
• ?同步功能?：支持外部時鐘同步，避免多轉換器干擾
• ?保護機制?：
  • 過壓保護（OVP，FB電壓超1.13×VREF時觸發）
  • 欠壓鎖定（UVLO，閾值2.75V）
  • 熱關斷（165°C觸發，150°C恢復）
  • 頻率折返（短路時頻率降至220kHz）

?3. 典型應用?

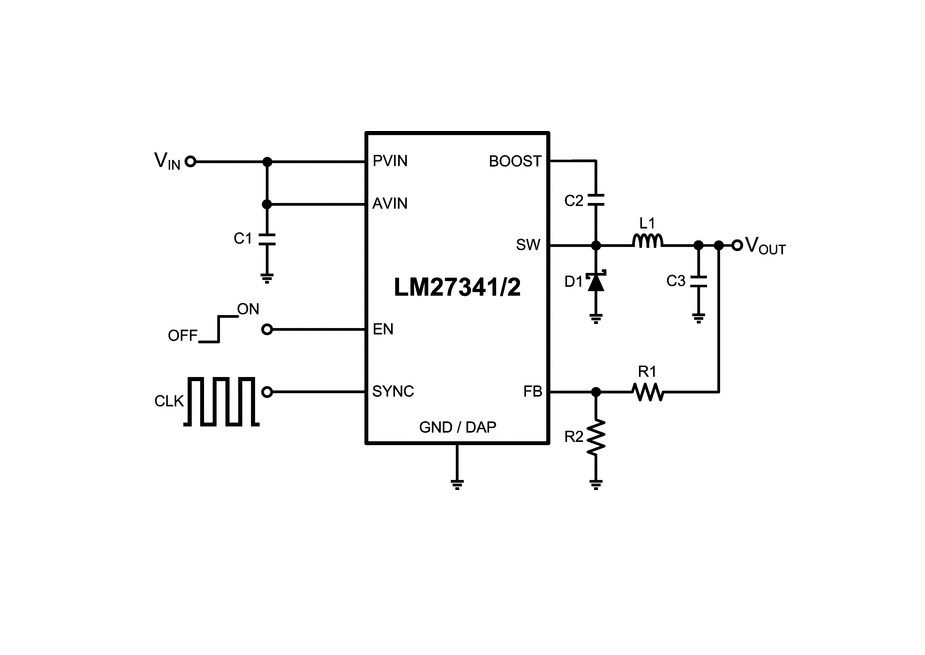

• ?電路設計?：需配置輸入/輸出電容、電感、反饋電阻及肖特基二極管
  • ?電感選擇?：根據紋波比（推薦0.2-0.4）計算，例如3.3V輸出需1.5μH電感
  • ?電容推薦?：輸入≥10μF，輸出≥22μF（陶瓷電容優先）
• ?布局要點?：
  • 縮短高電流路徑（如SW節點）
  • 反饋電阻靠近FB引腳以降低噪聲
  • 熱焊盤需通過多過孔連接至地層

?4. 性能數據?

• ?效率示例?：12V輸入轉5V輸出時達81%（2A負載）
• ?熱管理?：MSOP封裝RθJA約35.3°C/W（4層板優化布局）

?5. 文檔支持?

• 提供詳細設計指南（如AN-1197電感選型、AN-1229 PCB布局建議）
• 包含8種典型應用電路及BOM表（如5V/3.3V/1.8V輸出配置）

?6. 訂購信息?

• 可選車規級（Q1）版本，符合AEC-Q100 Grade 1標準
• 封裝選項：WSON（DSC）和HVSSOP（DGQ），支持卷帶包裝

該系列適用于汽車電子、USB供電設備、硬盤驅動器等場景，強調高功率密度與快速瞬態響應。
