SSI接口，憑借其同步數據交換機制、差分信號傳輸架構及高分辨率數據格式，為工業級高精度位置反饋提供了可靠的解決方案，尤其在液壓機、機器人和半導體制造等領域的應用中表現出色。

一、SSI接口核心技術特性與協議規范

SSI（Serial Synchronized Interface）作為工業級同步串行通信協議，專為高精度位置反饋設計，其核心特性如下：

1、同步數據交換機制

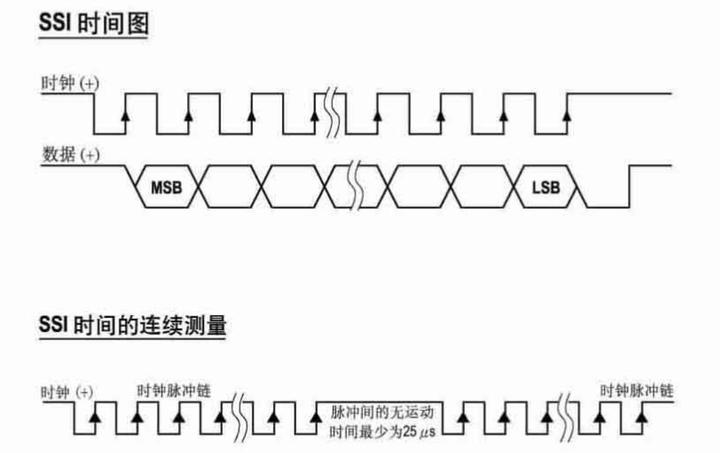

時鐘驅動傳輸：控制器發送時鐘脈沖序列（如125kHz~1MHz），傳感器根據時鐘信號同步輸出24/25位二進制或格雷碼數據。例如，24位數據需24個時鐘周期完成傳輸，每個時鐘下降沿觸發數據移位。

實時性保障：數據更新率高達10kHz（量程≤1m時），滿足高速動態控制需求（如液壓機滑塊速度＞1m/s時的實時位置補償）。

2、差分信號傳輸架構

RS422/RS485電平標準：采用兩對差分信號線（時鐘±、數據±），共模抑制比＞60dB，可在500m距離內保持信號完整性。例如，在200m傳輸距離下，波特率設為100kbps時，誤碼率＜10??。

抗干擾設計：

差分信號對共模噪聲（如電機干擾、地電位差）具有天然免疫力，實測在1000V/m電磁干擾環境下，信號失真度＜0.01%；

線纜需采用雙絞屏蔽線（如Belden 3107A），屏蔽層單點接地，終端電阻120Ω匹配阻抗。

3、數據格式與編碼優化

二進制/格雷碼可選：

二進制碼適合需要直接數值運算的場景（如位置插值）；

格雷碼（相鄰碼僅有1位變化）可避免傳輸過程中因噪聲導致的多比特誤碼，尤其適合長距離傳輸。

24/25位分辨率：

24位對應0.000596%FS分辨率（1m量程下精度±0.596μm）；

25位可進一步提升至0.000298%FS（1m量程下±0.298μm），滿足半導體晶圓加工等超精密場景需求。

二、SSI接口的工業級應用優勢

1、絕對位置輸出特性

斷電記憶功能：磁致伸縮位移傳感器內置非易失性存儲器，可保存當前位置數據，上電后無需重新歸零，避免增量式編碼器因斷電導致的位置丟失問題。例如，某汽車沖壓線因電網波動導致停機，重啟后SSI傳感器直接恢復中斷前位置，節省校準時間30分鐘/次。

多圈計數能力：部分SSI傳感器支持多圈計數（如4096圈），通過齒輪組機械累加，可覆蓋數千米行程范圍。

2、與控制器的無縫集成

協議兼容性：SSI磁致伸縮位移傳感器數據格式與絕對值編碼器完全兼容，可直接替代主流品牌編碼器（如海德漢、倍加福），降低系統改造成本。例如，某注塑機改造項目中，原編碼器更換為SSI磁致伸縮傳感器后，PLC程序無需修改，僅需調整接線端子。

多軸同步控制：通過SSI接口模塊（如SSI208P）可實現多傳感器同步采集，四路16位SSI信號轉換時間＜100μs，滿足多軸協同控制（如機械臂關節同步）的實時性要求。

3、惡劣環境適應性

寬溫工作范圍：采用耐溫材料（如316L不銹鋼外殼、鐵鈷釩合金波導絲），可在-40℃~+150℃環境下穩定工作，高溫漂移＜15ppm/℃。

高防護等級：IP67/IP68防護設計，可承受高壓沖洗（80bar）和水下10米浸泡，適合化工、食品加工等嚴苛場景。

三、SSI接口的工程實現與配置方案

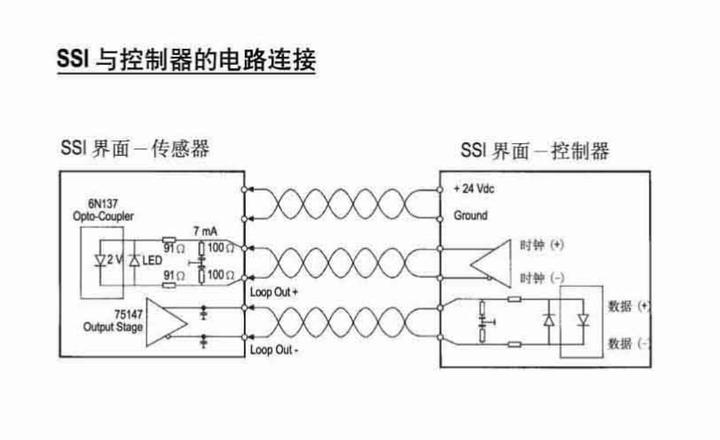

1、硬件連接與布線規范

線纜選擇：

優先使用雙絞屏蔽電纜（如RS422專用電纜Belden 3107A），線徑≥0.5mm2；

長距離傳輸（＞200m）時，需每隔100m增加中繼器（如Maxim MAX485）以增強信號強度。

終端匹配：在傳感器端和控制器端各接120Ω終端電阻，消除信號反射，確保眼圖張開度＞80%。

2、時序參數配置

時鐘頻率設置：

標準時鐘頻率范圍：50kHz~1MHz，推薦使用125kHz以平衡速度與抗干擾性；

高噪聲環境下可降低至50kHz，傳輸距離延長至500m。

數據延遲補償：

傳感器內部信號處理延遲約5~20μs，需在控制器端設置相應的延遲補償參數，確保數據與時鐘同步。

3、多傳感器同步策略

主從模式：以某一傳感器為主設備，其余為從設備，主設備發送同步時鐘信號，從設備根據主時鐘調整數據輸出時序，同步誤差≤0.1μs。

分時復用：通過多路選擇器（如CD4052）輪流采集多個SSI傳感器數據，單通道采集周期可控制在100μs以內。

四、典型應用場景與實測數據

1、液壓機閉環控制

案例：某1000噸熱成型液壓機采用SSI磁致伸縮位移傳感器（BTL8-E100-K1500-B-S32），配合EtherCAT總線控制器，實現滑塊位置精度±0.05mm，成型產品邊緣翹曲度＜0.3mm，良品率從82%提升至98%。

關鍵參數：

分辨率：0.5μm（25位格雷碼）；

更新速率：5kHz（1.5m量程）；

傳輸距離：120m（RS422差分信號）。

2、半導體晶圓切割

案例：某晶圓切割機使用SSI傳感器（TP-TH系列，25位二進制碼），定位精度±0.2μm，支持多軸同步切割，切割速度提升30%，崩邊缺陷率從0.5%降至0.08%。

技術亮點：

溫度補償算法：實時監測環境溫度，通過公式ΔL = L×12×10??×ΔT修正熱膨脹誤差；

抗振動設計：內置低通濾波器（截止頻率1kHz），抑制切割過程中的機械振動干擾。

3、港口起重機定位

案例：某港口龍門吊采用SSI傳感器（量程50m，24位格雷碼），配合PLC實現大車行走定位精度±5mm，吊具搖擺幅度減少60%，裝卸效率提升25%。

配置方案：

雙冗余SSI接口：主從傳感器同時工作，數據一致性校驗確?？煽啃?；

光纖中繼：SSI信號經光纖轉換器（如SG-SsiFib-110）延長至1km，抗電磁干擾能力增強。

SSI接口通過同步通信、差分傳輸和絕對編碼技術，為磁致伸縮位移傳感器提供了工業級高精度、高可靠性的位置反饋解決方案。其與控制器的無縫集成能力、惡劣環境適應性以及成本效益優勢，使其成為替代編碼器的首選方案，廣泛應用于液壓機、機器人、半導體制造等領域，推動工業自動化向更高精度和智能化方向發展。
