相關背景

學校宿舍用電隱患 程瑜 187 0211 2087

安全用電歷來都是學校安全工作的一個重要工作，然而每年因此發生的人身傷害以及火災事故卻在繼續，究其原因，主觀上是我們的防患意識淡薄，客觀上則是由于學生在宿舍使用違規電器、亂拉電線造成的。

現代的大學生宿舍，許多同學都在使用諸如電腦、電熱毯、電飯鍋等電器，由于用電量過大，電線超負荷運載可想而知，然而常常讓人意識不到的卻是安全問題。例如有些同學在使用充電器時，隨意將充電器放在床鋪上或書本上，人卻離開了，結果充電時間過長，引起充電器過熱；造成短路，產生火花，引燃床上物品，造成火災。

為何上述事故屢禁不止？究其根本，還是沒能合理的監管，原有人工查寢并不能完全遏制上述隱患，只有實時可以監控宿舍樓，教學樓用電情況，即使發現隱患，或者直接扼殺隱患，才能解決根本問題。

學校宿舍安全事故

2021年10月24日，南京某大學材料科學與技術學院一實驗室發生爆燃，引發火情，事故造成2人死亡、9人受傷。

2022年3月2日，清華園1號院某公寓9號樓1單元102室發生火災，過火面積約15平方米，無人員傷亡，起火原因系中廳內通電電器發生故障引燃周邊可燃物。

2022年5月2日，菲律賓大學某校區發生火災，火災造成80間房屋被燒毀，至少8人死亡，3人受傷。

學校教學樓用電浪費

相比于宿舍的火災隱患，教學樓出現得更多的是用電浪費的情況：

①教學樓電燈、空調不及時關閉造成的浪費。

教室內光照充足的情況下，不能及時關閉教室電燈，或在天氣不是很炎熱的情況下，不能及時關閉空調電扇；晚間自習，當學生離開，教室、走廊以及衛生間的電燈卻沒有關閉；

②電子教學設備用電浪費現象。

教室里的電腦和電子黑板等不在使用時，不能及時關閉電源，使其長期處于待機狀態，甚至開機狀態……

2

學校安全用電有哪些難點？

學校是人員密集的場所，安全用電至關重要。然而，實際操作中卻存在著諸多難點，給學校的用電安全管理帶來了挑戰。

電器設備質量參差不齊：學生會自帶電器設備到學校，如手機充電器、電腦，另外學校在采購電器設備時，也可能選擇了質量不過關的產品，這些電器設備的質量參差不齊，有些可能存在安全隱患，易造成短路引發火情。

教學區域電視、電腦等設備長時間不斷電，容易局部過熱引發電氣火災

公共區域普遍存在消防設施老舊、損壞、標志配備數量不足等問題

人員密集場所，人口密度大，學校內高層建筑、綜合教學樓、實驗室、圖書館等建筑多，電氣安全隱患多

學校屬于半開放型的社會，各種經營場所參與其中，除了食堂還有各種類型的餐飲，廚房操作區油煙大，油垢多，但凡電氣線路出現一點問題引發一點火星，接觸到廚房重油煙地區，就將是一發不可收拾的一場火災。

安全意識淡薄：很多學生對電的危險性認識不深刻，不了解違規用電可能帶來的嚴重后果，抱有僥幸心理；部分學生養成了一些不良的用電習慣，如充電器長時間不拔、離開宿舍時電器未斷電等。這些看似微不足道，但卻可能成為引發用電安全事故的隱患

3

開發背景

常規智慧用電方案，智慧用電的產品大多數只安裝于進線測。主要存在以下幾個問題：

①難定位，不知道具體哪個回路出線問題，排查困難；

②末端過載或線纜溫度過高無法知曉；

③設備成本較高，無法做到覆蓋式監管，隱患盲區較多。

4

安科瑞智慧用電解決方案（產品介紹）

末端組合式智慧用電解決方案

針對校園末端的用電安全實現精細化管控，組合式方案在降低以往智慧用電的成本投入同時，準確定位故障點，不留盲區。

組合式產品方案，統一智能網關上傳，降低監管成本，縮短安裝時間、提高隱患排查效率。

組合式方案可實現原PZ30箱完整替換，可減少加裝新的電箱，避免線路大改帶來的隱患。

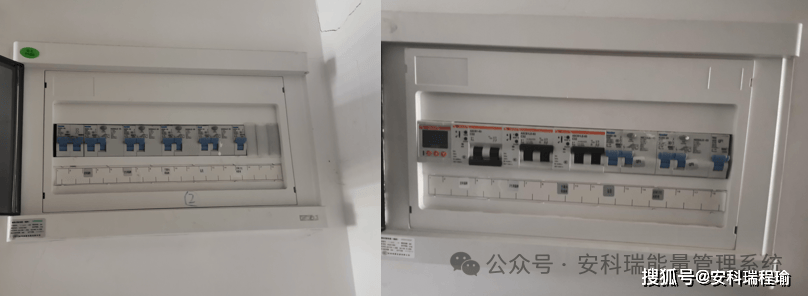

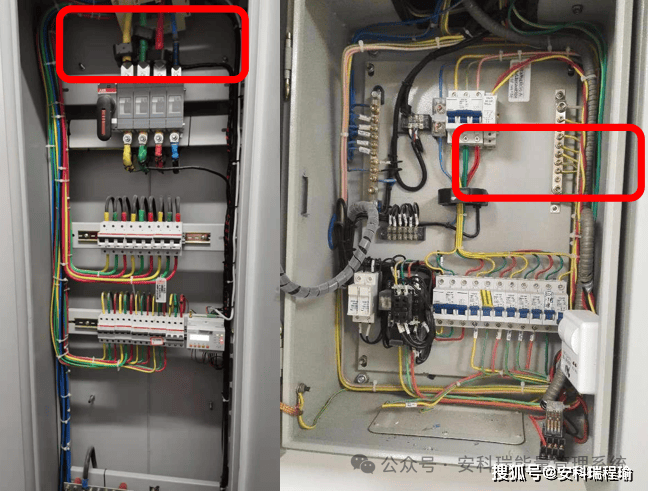

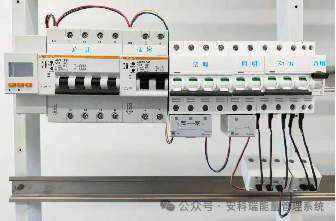

末端組合式智慧用電安裝前后對比圖

產品介紹

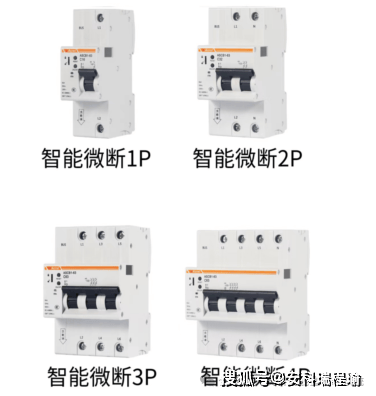

智慧用電微型斷路器

計量功能：實時監測并上報電壓、電流、功率、電能、漏電、溫度、頻率等電參量。

報警功能：過壓報警、欠壓報警、過流報警、過載報警、漏電報警、超溫報警、三相電缺相報警 等。

保護功能：過壓保護跳閘、欠壓保護跳閘、過流保護跳閘、過載保護跳閘、短路保護跳閘、漏電保護跳閘、超溫保護跳閘、三相電缺相保護跳閘。

控制功能：支持本地手柄通斷、本地電動分合閘、本地鎖定、遠程遙控分合閘、定時控制、預約控制等多種控制功能。

參數整定：支持本地或遠程設置各類保護參數，控制任務參數、重合閘參數等。

自檢功能：支持漏電自檢功能，可通過平臺定期提醒用戶漏電自檢或設置自動自檢，自檢完成后可10S自動合閘。

安全功能：支持三種控制等級：①本地+遠程可控；②僅本地可控；③僅遠程可控。支持本地鎖定，鎖定后遠程不可控，保證本地施工人員安全。支持檢修模式，檢修模式斷路器無法合閘，待設備檢修完成，需退出檢修模式后才可合閘，支持關聯保護跳閘自動進入檢修狀態。

重合閘功能：支持過欠壓保護后，待電壓恢復正常自動重合閘，重合閘次數可設，支持無限次和有限次數。

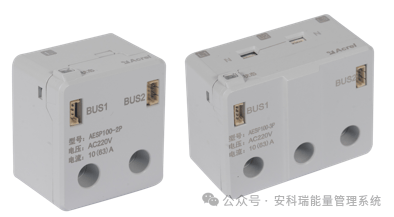

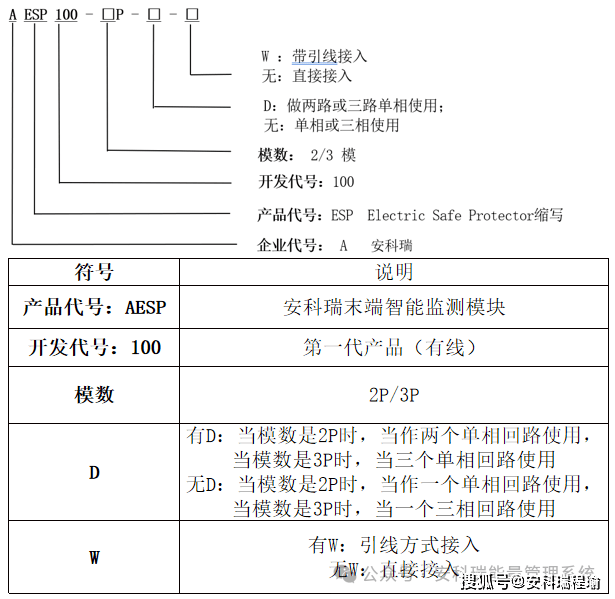

智慧用電末端監測模塊

計量功能：可實時監測電壓、電流、功率、電能、溫度、漏電（2P單相）等參量

報警功能：具有過壓、欠壓、過載、過流、超溫等多種報警功能

通訊：標配RS-485（MODBUS）通訊

安裝方式：可選直接安裝或引線安裝，可選模數2P/3P

智慧用電網關

設備連接：可連接16臺智能微型斷路或16臺末端智能監測模塊。

數據查看：可查看各個模塊的電壓、電流、功率、電能、溫度和漏電等實時數據；支持事件記錄。

狀態查看：可查看各個設備的預警、報警、保護、故障等狀態。

設置與控制：可對各個智能斷路器進行參數設置和控制。

顯示方式：LCD液晶顯示。

通訊方式：支持RS485/以太網/4G通訊/WIFI通訊。

開關量：一路開關量輸入，一路開關量輸出。

通訊協議：支持MQTT/Modbus-RTU/Modbus-TCP協議。

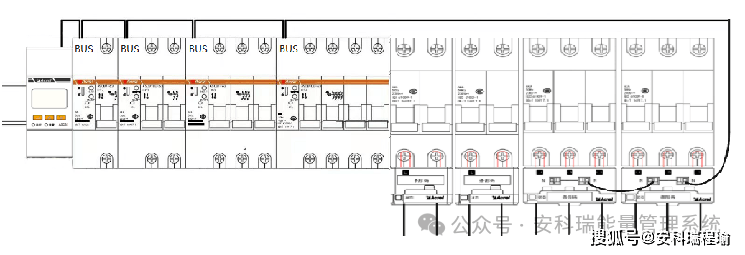

連接示意圖如下：

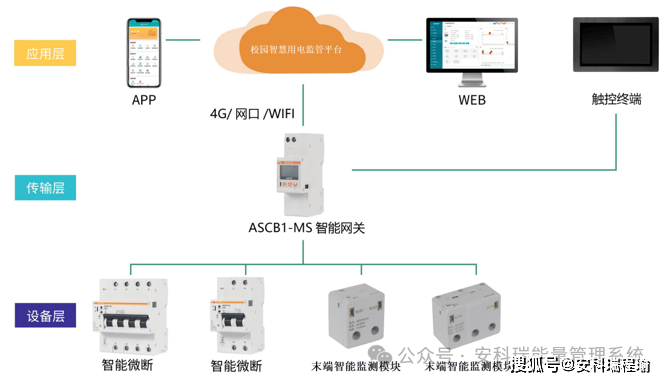

智慧用電系統組網圖

5

安科瑞智慧用電解決方案（平臺介紹）

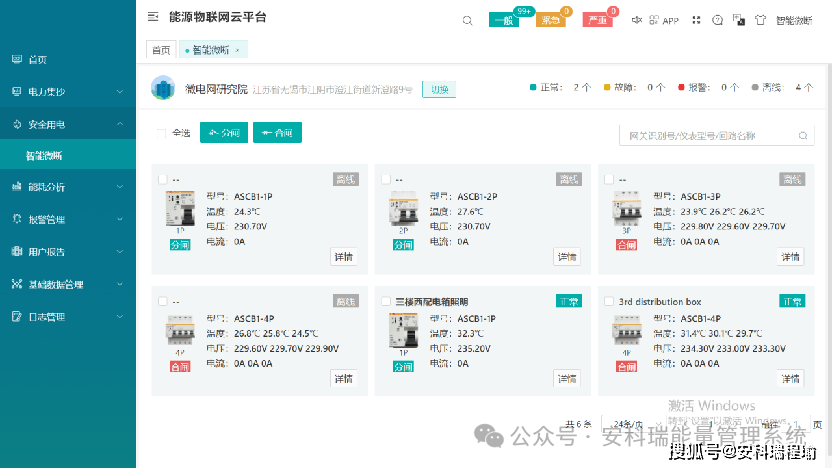

實時監控

系統可接入智慧用電末端監測模塊和智能微斷等，用戶可查詢對應設備的狀態。

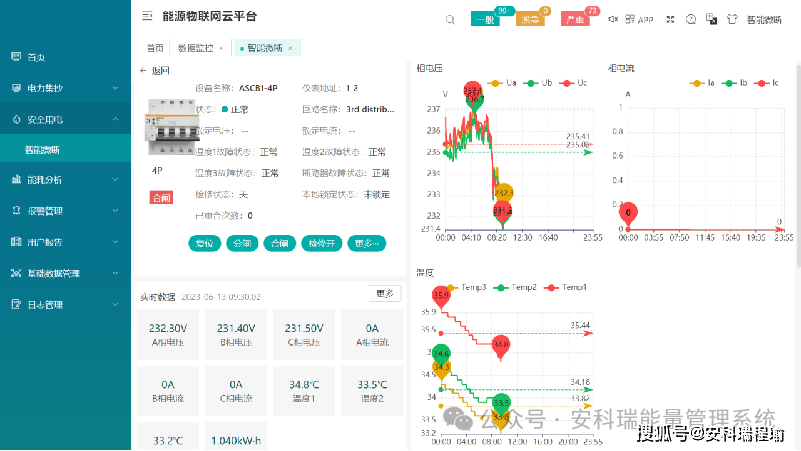

展示功能

平臺可展示設備的運行狀態、實時數據、各個電參量的歷史曲線、報警信息和控制日志。

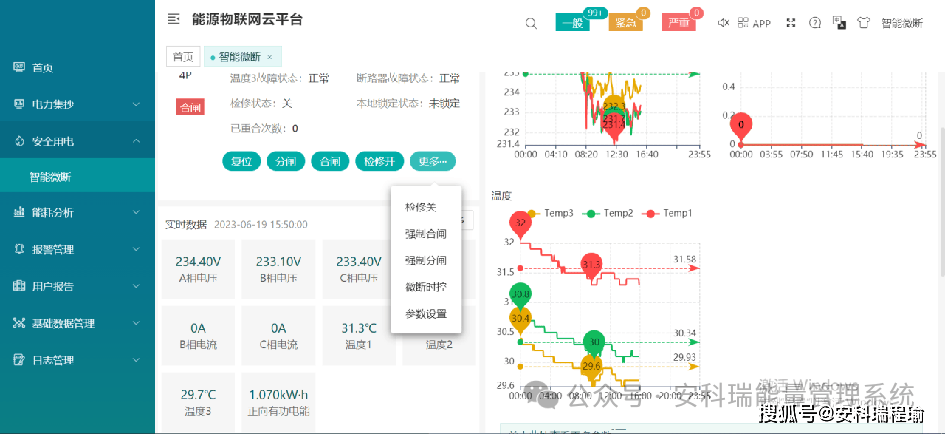

操作設置

平臺支持用戶對斷路器進行復位、分合閘、檢修開關、強制分合閘等操作。

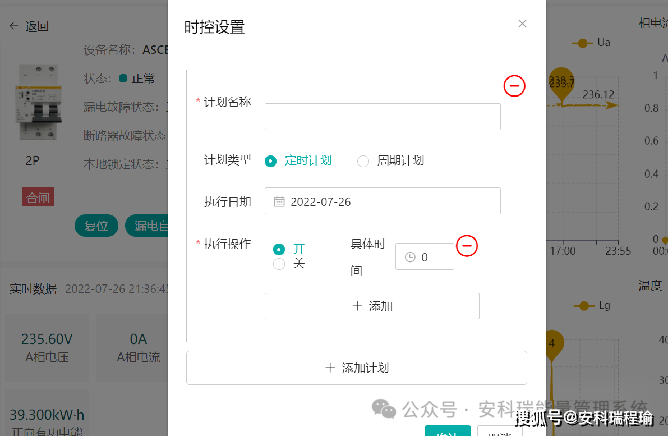

時控設置

平臺可支持設置多個定時計劃和周期計劃。

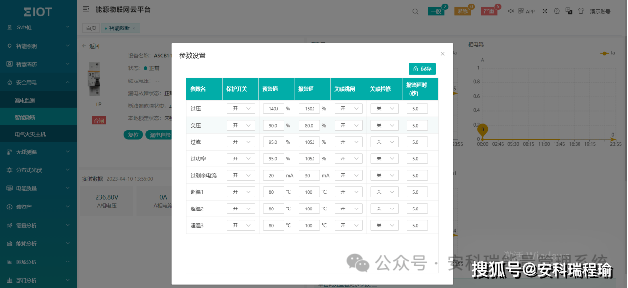

報警設置

支持對報警參數進行設置。

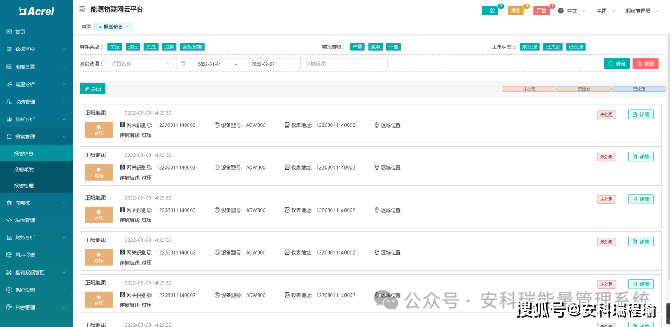

運維管理

系統在產生報警或隱患后，系統可以針對工程人員派發工單，處理完以后工程人員能夠在系統中填寫相關工單任務記錄，以供歷史查詢。隱患統計支持對項目進行日、月、季、年的維度查詢，并能夠自定義時間查詢，將項目下隱患以曲線，圖表的形式展現。

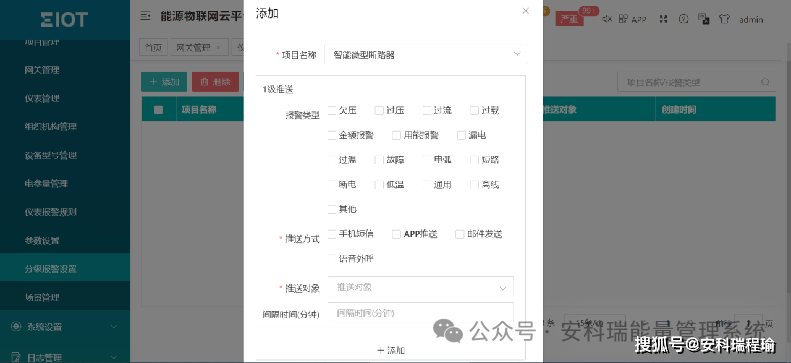

異常推送

針對不同的報警類型，可設置對應的推送方式和推送對象。一旦發生故障隱患，云端后臺和管理員立即能收到短信、郵件、APP推送、語音外呼、語音播報通知。

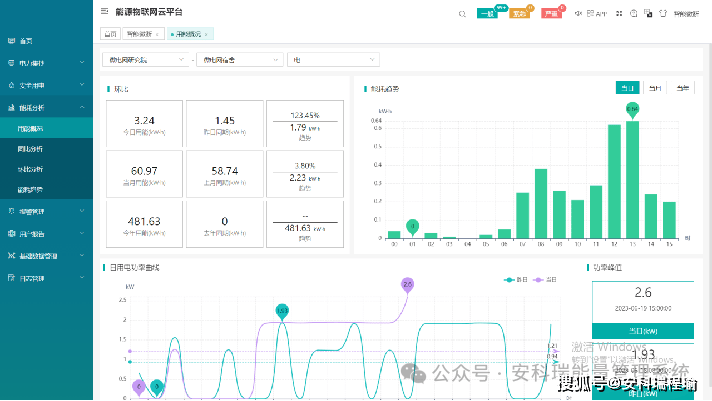

能耗分析

系統提供能耗分析功能，按回路可查詢?nèi)铡⒃隆⒛甑哪芎膱?bào)表和曲線，并支持導出。

6

資質證書

計算機軟件著作權等級證書

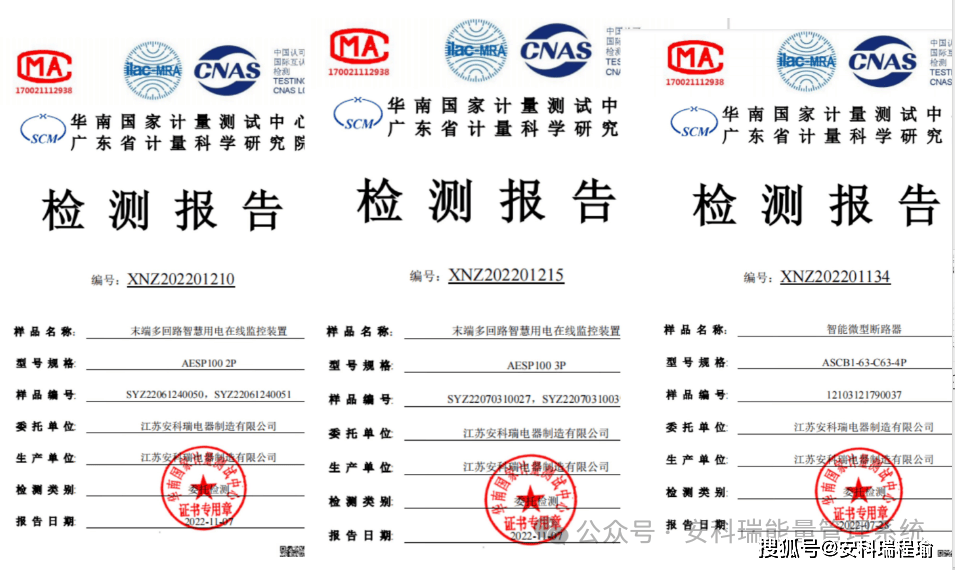

檢測報告

產品認證證書

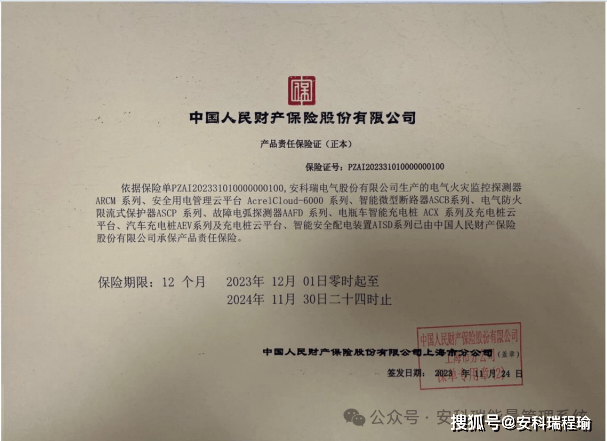

保險

7

公司介紹

安科瑞電氣股份有限公司成立于2003年，于2012上市，集研發、生產、銷售及服務于一體，是一家為企業微電網提供能效管理和用電安全解決方案的高科技股份制企業。

公司具備從云平臺軟件到終端元器件的產品生態體系， 目前已有14000多套系統解決方案運行在全國各地 ，為用戶高效和安全用能保駕護航。

公司解決方案涵蓋電力、新能源、環保、消防等多個領域和數據中心、智慧醫院、智能樓宇、智慧校園、智慧工廠、智慧交通等多個行業，為用戶安全、可靠、高效、有序用能提供解決方案，為實現“碳達峰、碳中和”提供數據支持。
