LM2833穩壓器是一款單片、高頻、PWM降壓型DC/DC轉換器 采用 10 引腳 WSON 或 MSOP-PowerPAD 封裝。它包含所有活動功能 提供本地 DC/DC 轉換，具有快速瞬態響應和精確調節，最小 可能的 PCB 面積。LM2833 的外部元件最少，易于使用。能夠 使用最先進的 0.5μm BiCMOS 技術，使用內部 56 mΩ PMOS 開關驅動 3.0A 負載 從而獲得最佳功率密度。世界一流的控制電路允許導通時間 低至 30ns，從而支持整個 3V 至 5.5V 的超高頻轉換 輸入工作范圍低至0.6V的最小輸出電壓。開關頻率在內部 設置為 1.5MHz 或 3.0MHz，允許使用極小的表面貼裝電感器，并且 電容器。即使工作頻率很高，效率也很容易達到 93% 實現。包括外部關斷功能，具有 300nA 的超低待機電流。這 LM2833 利用峰值電流模式控制和內部補償來提供高性能 在廣泛的作條件下進行調節。其他功能包括內部 軟啟動電路可降低浪涌電流、逐周期電流限制、頻率折返、 熱關斷和輸出過壓保護。
*附件：lm2833.pdf

特性

• 輸入電壓范圍為3.0V至5.5V
• 輸出電壓范圍為0.6V至4.5V
• 微型 MSOP-PowerPAD 10 或 WSON-10 封裝
• 3.0A 穩態輸出電流
• 高開關頻率
  • 1.5MHz （LM2833X）
  • 3.0MHz （LM2833Z）
• 啟用引腳（Enable Pin）
• 56mΩ PMOS 開關
• 0.6V、2% 內部基準電壓源（線路和溫度范圍）
• 內部軟啟動
• 內部補償峰值電流模式控制
• 逐周期電流限制和熱關斷
• 頻率折返保護
• 輸入電壓 UVLO（欠壓鎖定）
• 輸出過壓保護

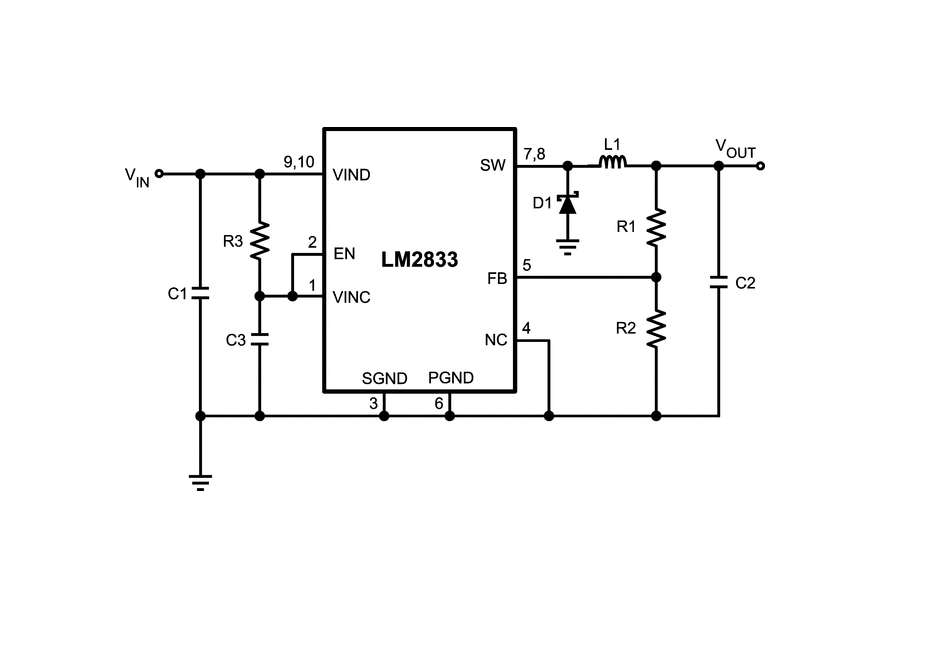

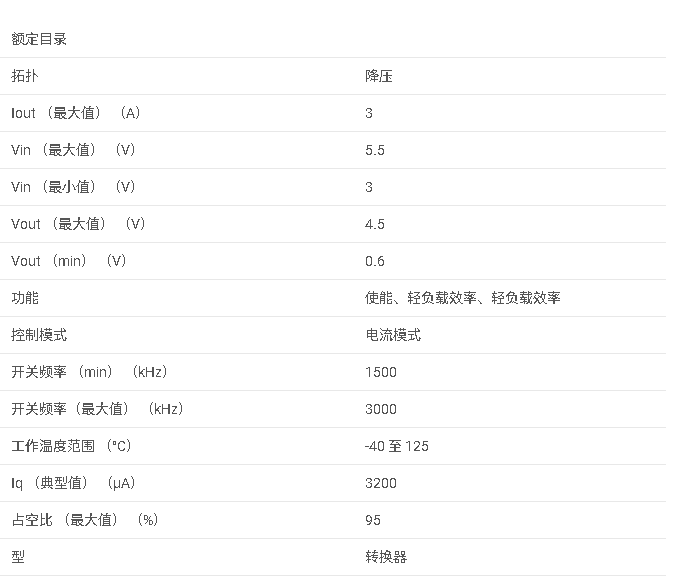

參數

方框圖

?1. 產品概述?
LM2833是德州儀器(TI)推出的高頻PWM降壓型DC/DC轉換器，具有以下核心特性：

• ?輸入電壓范圍?：3.0V至5.5V
• ?輸出能力?：0.6V至4.5V可調，最大持續輸出電流3.0A
• ?開關頻率?：1.5MHz（LM2833X）或3.0MHz（LM2833Z）
• ?封裝?：10引腳WSON或MSOP-PowerPAD超小封裝

?2. 關鍵功能?

• ?高效能設計?：集成56mΩ PMOS開關，效率高達93%
• ?保護機制?：
  • 逐周期電流限制
  • 頻率折返保護
  • 熱關斷（165°C觸發）
  • 輸出過壓保護（FB電壓超過0.69V時關閉開關）
• ?控制模式?：峰值電流模式控制，內部補償簡化設計

?3. 典型應用?

• 多媒體機頂盒
• 硬盤驅動器核心電源
• USB供電設備
• DSL調制解調器

?4. 設計要點?

• ?電感選擇?：需根據輸出電流和頻率計算，推薦1-10μH（1.5MHz）或0.5-4.7μH（3MHz）
• ?輸入/輸出電容?：建議22μF MLCC（X7R/X5R材質）以降低ESR
• ?布局建議?：
  • 縮短輸入電容、二極管和IC的GND回路
  • FB引腳走線需遠離高頻噪聲源

?5. 效率優化?
損耗主要來自：

• 開關導通損耗（PMOS RDS(ON)）
• 二極管正向壓降
• 電感DCR損耗
  可通過選擇低VF二極管（如肖特基）和低DCR電感提升效率。

?6. 設計示例?
文檔提供4個完整設計案例，包括：

• 1.2V/3A輸出（3.3V輸入）
• 3.3V/3A輸出（5V輸入）
  均包含BOM表和PCB布局參考。

?7. 其他特性?

• ?軟啟動?：600μs內逐步提升輸出電壓
• ?使能控制?：EN引腳支持300nA超低待機電流
• ?工作溫度?：-40°C至+125°C
