調試嵌入式系統設計中的低速串行總線(二)

工作方式
SPI (串行外設接口)總線是一種主/從結構的4線串行通信總線。4個信號是時鐘(SCLK), 主輸出/從輸入(MOSI), 主輸入/從輸出(MISO)和從選擇(SS)。在兩臺設備通信時，一臺設備稱為“主設備”，另一臺設備稱為“從設備”。主設備驅動串行時鐘。它同時收發數據，因此是一種全雙工協議。SPI 使用SS 線路指明與哪臺設備傳送數據，而不是總線上的每臺設備都有一個唯一的地址。這樣，總線上的每臺唯一的設備都需要從主設備提供自己的SS 信號。如果有3 臺從設備，那么主設備有 3 條SS 引線，每條引線都連接到每臺從設備上，如圖 8 所示。
在圖8 中，每臺從設備只與主設備通話。但是，SPI可以串聯多臺從設備，每臺從設備依次進行操作，然后把結果發回主設備，如圖9所示。因此您可以看到，SPI實現方案沒有“標準”。在某些情況下，在不要求從設備向回到主設備通信時，MISO 信號可以完全省略。
在SPI數據傳送發生時，8位數據字移出MOSI，不同的8位數據字移入MISO。這可以視為16 位循環位移寄存器。在傳送發生時，這個16 位位移寄存器位移8 個位置，從而在主設備和從設備之間交換8位數據。一對寄存器 - 時鐘極性(CPOL)和時鐘相位(CPHA)決定著驅動數據的時鐘邊沿。每個寄存器有兩種可能的狀態，支持四種可能的組合，所有這些組合互不兼容。因此，主/從設備對必須使用相同的參數值進行通信。如果使用多個固定在不同配置的從設備，那么每次需要與不同的從設備通信時，主設備必須重新進行配置。

圖8.常用的SPI配置。

圖9.串聯SPI配置。

圖10. SPI 總線設置菜單。

處理SPI
DPOxEMBD 串行觸發和分析應用模塊還可以為SPI 總線實現類似的功能。我們可以再次使用前面板Bus按鈕，簡單地輸入總線基本參數，包括SCLK, SS, MOSI 和MISO位于哪條通道上、門限和極性，來定義一條SPI 總線 (參見圖10)。
例如，考慮一下圖11 中的嵌入式系統。一條SPI 總線連接到一個合成器、一個DAC及某個I/O 上。合成器連接到VCO上，VCO為其余系統提供一個 2.5 GHz 時鐘。在啟動時，CPU應該對合成器編程。但是不知道哪里出了問題，VCO在產生3 GHz的信號。調試這個問題的第一步是考察CPU和合成器之間的信號，確定存在信號，沒有物理連接問題，但我們找不到發生了什么問題。然后，我們決定看一下SPI 總線上傳送的合成器編程使用的實際信息。為捕獲這些信息，我們把示波器設成在合成器Slave Select信號激活時觸發采集，并對DUT 通電，捕獲啟動編程命令。采集結果如圖12 所示。
通道1 (黃色) 是SCLK，通道2 (青色) 是MOSI，通道3(洋紅色) 是SS。為確定我們是否對設備正確編程，我們看一下合成器的產品資料。總線上的前三個消息假設是初始化合成器、加載分路器比率、鎖存數據。根據技術數據，前三個傳送中最后半個字節 (一個十六進制字符)應該分別是3, 0 和1，但我們看到的是0, 0 和0。在消息末尾全是0 時，我們認識到，我們?cè)赟PI 中犯了一個最常見的錯誤，即在軟件中以相反的順序在每個24位字中對各個位編程。在迅速改變軟件配置后，得到下面的采集，VCO 正確鎖定在2.5 GHz，如圖13 所示。
在上面的實例中，我們使用簡單的SS Active 觸發。MSO/DPO 系列中完整的SPI 觸發功能包括下述類型：
SS Active - 在從設備選擇行對從設備變真時觸發。
MOSI - 在從主設備到從設備用戶指定最多16 個字節時觸發。
MISO - 在從設備到主設備用戶指定最多16 個字節時觸發。
MOSI/MISO - 在主設備到從設備及從設備到主設備用戶指定最多16 個字節時觸發。
這些觸發也可以隔離感興趣的特定總線業務，解碼功能則可以立即查看采集中總線傳送的每條消息的內容。

圖11.通過SPI控制的合成器

圖12. 采集SPI 總線之外的合成器配置消息。

圖13. 正確的合成器配置消息。

RS-232
背景知識
RS-232是近距離的兩臺設備之間進行串行通信廣泛使用的標準，它主要用于PC 串行端口，另外也用于嵌入式系統，作為調試端口使用或連接兩臺設備。RS-232-C標準于1969年問世，之后標準修訂了兩次，但變化很小，其信號能夠與RS-232-C 互通。業內還有幾個相關標準，如RS-422 和RS-485，這些標準類似，但使用差分信令在遠距離內通信。
工作方式
兩臺設備稱為DTE (數據終端設備)和DCE (數據電路端接設備)。在某些應用中，DTE 設備控制著DCE 設備；在其它應用中，這兩臺設備是對等的，DTE 和DCE 之間的區別可以是任意的。
RS-232標準規定了各種各樣的信號，許多信號并不常用。兩個最重要的信號是發送的數據(Tx)和接收的數據(Rx)。Tx 把數據從DTE 傳送到DCE。DTE 設備的Tx 線路是DCE 設備的Rx 線路。類似的，Rx 把數據從DCE傳送到DTE。
RS-232 標準沒有規定使用哪些連接器。最常用的連接器是25針連接器和9針連接器。也可以使10 針、8 針或6 針連接器。還可以在不使用標準連接器的情況下，把同一塊電路板上的兩臺RS-232設備連接起來。
在連接兩臺RS-232 設備時，通常要求零訊號調制器。這種設備交換多條線路，包括Tx和Rx線路。通過這種方式，每臺設備可以在Tx 線路上發送數據，在Rx 線路上接收數據。表2 顯示了RS-232 信號常用的9 針連接器使用的針腳輸出。記住，如果信號已經傳過零訊號調制解調器，那么許多信號將被交換。最重要的是，將交換Tx 和Rx。

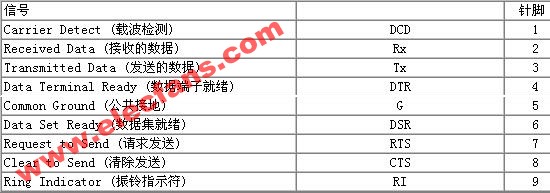

表2. 常用的RS-232 連接器針腳輸出。

在探測RS-232信號時，通常要使用接續盒。這種設備允許簡便地探測RS-232電纜內部的信號。接續盒成本低，可以從電子器件經銷商處購買。
RS-232 標準沒有規定通過總線傳送的內容。ASCII 文本是最常見的內容，但也使用二進制數據。數據通常會劃分成數據包。在ASCII文本中，數據包最后通常帶有新行符或回車符。在二進制數據中，通常使用其它值，如00 或FF 十六進制。
設備通常使用通用異步接收機/ 發射機(UART) 實現RS-232。UART 在市面上流行的部件中廣泛使用。UART 采用位移寄存器，把一個數據字節轉換成串行流，反之亦然。在嵌入式設計中，UART 還直接通信，而不需使用RS-232 收發機。
圖14顯示了RS-232數據的一個字節。這個字節由下述位組成：
開始位－字節的開頭是一個開始位。
數據位－后面跟著多個數據位。最常見的是8個數據位，某些應用使用7 個數據位。即使在只傳送7 個位時，數據通常也會非正式地稱為一個字節。在UART到UART 通信中，有時會使用9 位數據字。
奇偶性－一個可選的奇偶性位。
結束位－ 1 個、1.5 個或2 個結束位。RS-232總線沒有時鐘線路。每臺設備使用自己的時鐘，確定什么時候?qū)?shù)據線路采樣。在許多設計中，UART使用Tx 和Rx 信號的上升沿，把自己的時鐘與其它設備的時鐘同步起來。

圖14. RS-232 字節結構。

處理RS-232
DPOxCOMP 應用模塊支持串行觸發和分析RS-232總線。您可以在示波器上方便地查看RS-232、RS-422、RS-485或UART 數據，而不需連接PC 或?qū)Ｓ媒獯a器。
通過使用前面板總線按鈕，我們可以輸入基本參數，如使用的通道、位速率和奇偶性，定義RS-232 總線(參見圖15)。

圖15. RS-232 總線設置菜單。

在本例中，我們選擇了ASCII解碼；MSO/DPO系列還作為二進制或十六進制顯示RS-232 數據。
想象一下您有一臺設備輪詢傳感器，請求通過RS-232總線傳送數據。傳感器沒有對數據請求作出應答。您想確定傳感器是不是沒有收到請求，或者是不是收到請求、但忽略了請求。
首先，探測Tx 和Rx 線路，在示波器上設置一條總線。然后把示波器設置成在通過Tx 線路發送數據請求時觸發采集。觸發后的采集如16 所示。
在這里，我們可以看到數字通道1 上的Tx 線路及數字通道0上的Rx線路。但是，我們更關心解碼的數據，其顯示在原始波形上方。我們放大查看傳感器的響應。概況顯示了Tx線路上的請求及Rx線路上的響應。光標顯示在請求結束后大約37ms時發出回復。提高控制器的超時可以解決這個問題，因?yàn)樗鼮閭鞲衅骰貜?fù)提供了足夠的時間。

MSO/DPO 系列示波器的RS-232 觸發包括下述功能：
Tx 開始位－在表明字節開始的位上觸發。
Tx數據包尾－ 在數據包最后一個字節上觸發。數據包可以以某個字節結尾：零 (00 十六進制), 換行(0A十六進制), 回車(0D十六進制), 空格(20十六進制)或FF 十六進制。
Tx 數據－ 觸發最多10 個字節的用戶指定數據值。
Rx 開始位、Rx 數據包尾和Rx 數據- 這些與Tx 觸發類似，但發生在Rx 線路上。通過MSO/DPO 系列示波器，可以簡便地查看RS-232信號，分析信號，把這些信號與設備中的其它活動關聯起來。

圖16. 測量兩條RS-232 總線上的消息時延。

CAN
背景知識
CAN (控制器區域網)總線是博世公司在20世紀80年代專門研制的一種分層串行數據通信協議，以在電氣噪聲環境中作為設備之間的通信總線。1992年，梅塞德茲- 奔馳率先在其汽車系統中采用CAN。今天，幾乎每個汽車制造商都在使用CAN 控制器和網絡，控制雨刷器馬達控制器、雨水傳感器、安全氣囊、門鎖、傳動系統和電動車窗等等。由于能夠容忍電氣噪聲、減少連線、校驗錯誤及高速傳送速率，CAN 正迅速擴展到其它應用中，如工業控制、艦隊、醫療、航空等領域。
工作方式
CAN總線是一種平衡的(差分)2線接口，在屏蔽雙絞線 (STP)、非屏蔽雙絞線 (UTP)或帶狀電纜上運行。每個節點使用公頭9 針連接器。非歸零 (NRZ) 位編碼與位填充一起使用，保證緊湊的消息及最小的轉換數量和高抗噪聲能力。CAN總線接口采用異步傳輸方案，在總線空閑時每個節點可以開始傳送信息。消息廣播到網絡上的所有節點。在多個節點同時發起消息時，位仲裁用來確定哪條消息的優先權較高。消息可以是四種類型中的一種：數據幀、遠程傳輸請求(RTR)幀、錯幀或過載幀。總線上檢測到錯誤的任何節點會傳輸一個錯幀，導致總線上所有節點能夠看到當前消息不完整，傳輸節點會重新發送消息。接收設備發起過載幀，表明還沒有準備好接收數據。數據幀用來傳輸數據，遠程幀由用來請求數據。數據幀和遠程幀由每個幀開頭和結束的開始位和停止位控制，包括下述字段：仲裁字段、控制字段、數據字段、CRC字段和ACK字段，如圖17所示。

圖17. CAN 數據/ 遠程幀。

SOF - 幀以幀頭 (SOF) 位開始。
仲裁 - 仲裁字段包括標識符(地址)和遠程傳輸請求(RTR)位，用來區分?jǐn)?shù)據幀和數據請求幀，其也稱為遠程幀。標識符可以采取標準格式(11位-2.0A 版)或擴展格式(29位 - 2.0B版)。
控制 - 控制字段由6個位組成，包括標識符擴展(IDE)位，它區分CAN2.0A (11 位標識符) 標準幀和CAN 2.0B (29位標識符)擴展幀。控制字段還包括數據長度代碼 (DLC)。DLC長4 位，表明數據幀中數據字段的字節數或遠程幀請求的字節數。
數據 - 數據字段由0-8個數據字節組成。
CRC - 15位循環冗余校驗代碼和隱性分隔符位。
ACK - 確認字段長兩位。第一個位是時隙位，作為隱性位傳輸，但之后被成功地收到傳輸消息的任 何節點傳送的顯性位覆蓋。第二個位是是隱性分隔符位。
EOF - 七個隱性位，表明幀尾(EOF)。
三個隱性位的間斷 (INT) 字段表明總線空閑。總線空閑時間可以是任意長度，包括零。
它定義了大量的不同數據速率，最高數據速率為1Mb/s，最低數據速率為5kb/s。所有模塊必須支持至少20kb/s的速率。電纜長度取決于使用的數據速率。正常情況下，系統中所有設備都以統一的固定位速率傳送信息。最大線路長度在低速時可以達到幾千米；典型情況是1Mbps 時40 米。在電纜每端使用端接電阻器。
處理CAN
MSO/DPO 系列的DPOxAUTO和DPO4AUTOMAX串行觸發和分析應用模塊可以對CAN總線實現類似的觸發和分析功能。我們可以再次使用前面板 B1或B2按鈕，簡單地輸入總線的基本參數，包括探測的CAN 信號類型及位于哪條通道上、位速率、門限和樣點(位時間的%)，來定義CAN 總線，參見圖18。

圖18. CAN 總線設置菜單。

想象一下您需要進行相關定時測量，確定從司機在司機車門儀表板上按下?lián)u車窗開關開始到車窗實際開始移動之間的時延。通過指定司機車門中CAN模塊的ID 及與“下?lián)u車窗”命令有關的數據，您可以觸發采集正在查找的數據幀。通過同時探測司機車門的下?lián)u車窗開關及車門中的馬達驅動，可以非常簡便地完成這一定時測量，如圖19 所示。
圖中的白三角形是我們放在波形上作為參考點的標記。通過簡單地按示波器前面板上Set/Clear Mark (設置/清除標記)按鈕，可以在屏幕中增加或從屏幕中刪除標記。按前面板上的Previous和Next按鈕，縮放窗口從一個標記跳到另一個標記，從而可以簡便地在采集中感興趣的事件之間導航。
現在想象一下，如果沒有這些功能會怎樣執行這一任務。
如果沒有CAN觸發功能，您將不得不觸發開關本身，捕獲時間窗口足夠長的活動，然后在CAN 總線上逐幀手動解碼，直到最終找到適當?shù)膸Ｒ郧靶枰獛资昼娀驇讉€(gè)小時完成的工作，現在只需要一會兒就可以完成。
MSO/DPO強大的CAN 觸發功能包括下述類型：
幀頭：觸發SOF 字段。
幀類型：選項包括數據幀、遠程幀、錯幀和過載幀
標識符：使用讀/寫判定觸發特定的11位或29位標
識符
數據：觸發1-8 字節用戶指定的數據
Missing Ack：在接收設備沒有提供確認時觸發
幀尾-：觸發EOF 字段

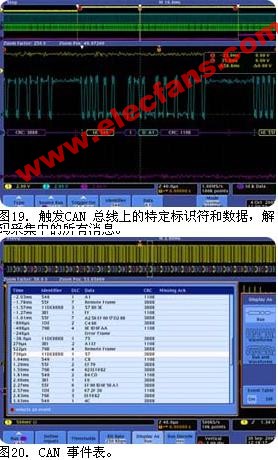

這些觸發類型可以輕松隔離CAN總線上查找的幾乎任何項目。但觸發只是開始。調試通常要求檢查觸發前觸發后的消息內容。可以通過MSO/DPO系列的事件表簡單地查看一次采集中的多個消息的內容，如圖17所示。
事件表以帶時戳的表格形式顯示了采集中每條消息解碼的消息內容。它不僅可以簡便地查看總線上的所有業務，還可以簡便地在消息之間進行定時測量。事件表還可以用于MSO/DPO 系列示波器支持的所有總線類型。

圖21. LIN 幀的結構。

LIN
背景知識
本地互連網絡(LIN)總線是LIN 聯盟在1999 年開發的，在不需要CAN 總線那么高的成本、通用性和速度的應用中，作為CAN 總線的低成本替代方案。這些應用一般包括智能傳感器和制動器之間的通信，如車窗控制、門鎖、雨水傳感器、雨刷控制、氣候控制等等。
但是，由于能夠容忍電氣噪聲、錯誤檢測功能及高速數據傳送，CAN 目前仍用于引擎定時控制、防抱死剎車系統、傳動系控制等應用中。

工作方式
LIN總線是一種基于增強ISO9141標準的低成本單線實現方案。LIN網絡有一個主設備，有一個或多個從設備。所有消息都由主設備發起，每條消息只有一個從設備作出響應，因此不象CAN那樣需要碰撞檢測和仲裁功能。通信基于UART/SCI，數據在8 位字節中與開始位、結束位和非奇偶性位一起傳送。數據速率在1 k b / s -20kb/s之間，盡管聽起來很慢，但它適合許多預計的應用，使EMI 達到最小。LIN 總線總是處于兩種狀態中的一種狀態：活動狀態或睡眠狀態。在活動狀態下，總線上所有節點是醒著的，收聽相關的總線命令。通過使用主設備簽發Sleep Frame(睡眠幀)，或總線不活動時間長于預先確定的時間，可以使總線上的節點進入睡眠狀態。然后在任何節點請求喚醒或主設備簽發中斷字段時，總線會被喚醒。
LIN幀由兩個主要部分組成：包頭和響應。包頭由主設備發出，響應則由從設備發出。包頭和響應都有自己的構成，如圖21所示。
包頭構成：
中斷字段－中斷字段用來表明新幀的開頭。它激活和命令所有從設備接聽包頭的其余部分。
同步字段－從設備使用同步字段確定主節點使用的波特率，相應地進行同步。
標識符字段－標識符指明哪臺從設備采取行動。
響應構成：
數據－指定的從設備應答1-8 個字節的數據。
校驗和－計算得出的字段，用來檢測數據傳輸中的錯誤。LIN標準已經演進了多個版本，使用兩種不同形式的校驗和。典型的校驗和只在數據字節上計算，用于1.x版LIN系統中。增強校驗和在數據字節和標識符上計算，用于2.x 版LIN 系統中。

處理LIN

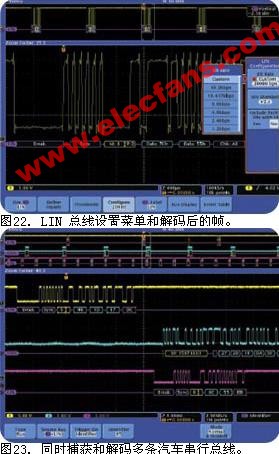

MSO/DPO系列通過DPOxAUTO或DPO4AUTOMAX串行觸發和分析應用模塊提供LIN支持。再次使用前面板Bus 按鈕，我們可以簡單地輸入總線的基本參數，如使用的LIN 版本、位速率、極性、門限及在哪里對數據采樣(位時間的百分比)，定義一條LIN總線。LIN設置菜單及解碼后的LN 幀如圖22 所示。
MSO/DPO 系列擁有一種強大的功能，能夠同時定義和解碼最多四條串行總線。回到前面的CAN 總線實例，現在想象一下LIN總線運行車窗控制裝置。在司機按下Passenger WindowDown 控制裝置時，司機窗戶中的LIN 總線上會發起一條消息，這條消息傳過中央CAN 網關，然后發送到司機車門的另一個LIN網絡中。在這種情況下，我們可以觸發其中一條總線上的相關消息，同時捕獲和解碼全部三條總線，在業務通過系統從一條總線傳送到另一條總線時，可以非常簡便地查看業務。如圖23 所示，我們觸發了第一條LIN消息，捕獲了全部三條總線。
MSO/DPO 系列LIN 觸發功能包括下述類型：
－同步－觸發同步字段。
－標識符－觸發特定的標識符。
－數據－觸發1-8個字節的特定數據值或數據值范圍。
標識符和數據－觸發標識符和數據組合。
喚醒幀－觸發喚醒幀。
睡眠幀－觸發睡眠幀。
錯誤－觸發同步錯誤、ID奇偶性錯誤或校驗和錯誤。
這些觸發類型允許比以前更快地隔離LIN總線上查找的一切特性。通過MSO/DPO 系列中的其它高級串行功能，如事件表及搜索和標記功能，調試基于LIN的汽車設計變得前所未有的簡便。
FlexRay
背景知識
FlexRay 是一種相對較新的汽車總線，目前，由領先汽車公司和供應商組成的集團(稱為FlexRay聯盟)對這一總線的開發工作仍在進行中。隨著汽車智能化程度不斷提高及電子器件進入越來越多的汽車應用，制造商發現現有的汽車串行標準(如CAN 和LIN)沒有滿足X-bywire應用要求的速度、可靠性或冗余性，如線路制動或線路轉向應用。今天，這些功能主要采用機械系統和水壓系統。將來，它們將被代之以由傳感器和高度可靠的電子組成的網絡，這不僅可以降低汽車的成本，還可以明顯提高乘客的安全性，因?yàn)樗峁┝嗽S多基于智能電子的功能，如提前制動、避免碰撞、自適應巡航控制、等等。

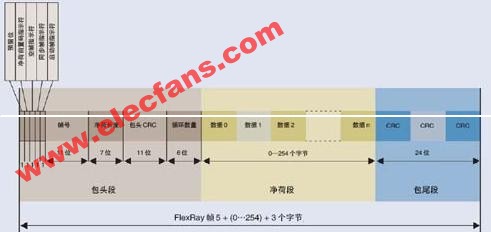

圖24. FlexRay 幀結構

工作方式
FlexRay是在屏蔽雙絞線(STP)或非屏蔽雙絞線(UTP)上運行的一種速率高達10 Mb/s的差分總線，其速度明顯高于LIN 的20 kb/s 或CAN 的1 Mb/s 速率。FlexRay采用雙通道結構，有兩大優勢。第一，可以配置兩條通道，在關鍵安全應用中提供冗余通信，如x-by-wire應用，保證消息通過。第二，可以配置兩條通道，在每條通道上以10 Mb/s速率發送唯一的信息，在安全重要程度較低的應用中實現20 Mb/s 的整體總線傳送速率。
FlexRay 采用時間觸發協議，通過同時包含靜態幀和動態幀的通信周期，實現了以前的同步協議和異步協議的優勢。靜態幀是為總線上每臺設備分配的時隙或預定長度，以在每個周期期間通信。總線上的每臺設備也有機會通過動態幀在每個周期中通信，動態幀的長度(和時間)可能會變化。FlexRay幀由三個主要段組成：包頭段、凈荷段和包尾段。每個段都有自己的構成，如圖24 所示。
包頭段的構成：
指示符位－前5 個位稱為指示符位，表明傳送的幀的類型。選項包括正常幀、凈荷幀、空幀、同步幀和啟動幀。
幀號－幀號定義了應該在哪個時隙中傳送幀。幀號在1-2047 之間，在通信周期中每條通道內任何單獨幀號使用的次數不多于一次。
凈荷長度- 凈荷長度字段用來指明凈荷字段中有多少個數據字。
包頭CRC-使用同步幀指示符、啟動幀指示符、幀號和凈荷長度計算得出的循環冗余校驗(CRC)代碼。
循環數量- 當前通信周期的值，范圍為0-63。
凈荷段的構成：
數據－數據字段包含最多254 字節的數據。對在靜態段中傳送的幀，凈荷段的前0-12個字節可以選擇作為網絡管理矢量使用。幀包頭中的凈荷前置碼指示符指明凈荷段是否包含網絡管理矢量。對在動態段中傳送的幀，凈荷段的前兩個字節可以選擇作為消息ID 字段使用，允許接收節點根據這個字段的內容過濾或掌控?cái)?shù)據。幀包頭中的凈荷前置碼指示符指明凈荷段是否包含消息ID。段中傳送的幀，凈荷段的前兩個字節可以選擇作為消息ID 字段使用，允許接收節點根據這個字段的內容過濾或掌控?cái)?shù)據。幀包頭中的凈荷前置碼指示符指明凈荷段是否包含消息ID。
包尾段構成：
CRC－ 使用幀的包頭段和凈荷估計算得出的循環冗余校驗(CRC)代碼。動態幀有一個額外的成分，位于包尾CRC 后面，稱為動態尾部序列(DTS)，防止總線接收機過早地檢測通道空閑狀態。

圖25. FlexRay 總線設置菜單。

處理FlexRay
MSO/DPO4000 系列通過DPO4AUTOMAX 模塊支持FlexRay，在所有三項汽車標準上提供了串行觸發和分析功能，即CAN、LIN 和FlexRay，并在FlexRay 上提供了眼圖分析和關鍵定時測量功能。為定義FlexRay總線，我們進入總線菜單，從支持的標準列表中選擇FlexRay。FlexRay 設置菜單如圖25 所示。
然后，我們使用Define Inputs 菜單，告訴示波我們是在查看FlexRay 通道A 還是通道B、我們正在探測哪類信號(差分、半差分對或控制器和總線驅動器之間的邏輯信號)，然后設置門限和位速率。與4000系列上支持的其它串行標準不同，F(xiàn)lexRay 在查看非Tx/Rx 信號時要求設置兩個門限，因?yàn)樗且环N三電平總線。這樣，示波器可以識別Data High 和Data Low 及兩個信號電壓相同的空閑狀態。
MSO/DPO4000 系列強大的FlexRay 功能集如圖26 所示，其中我們觸發了Frame ID = 4 和Cycle Count = 0組合，捕獲了大約80 個FlexRay 幀，解碼了整個采集，然后讓示波器搜索采集數據，找到和標記發生的所有同步幀。所有這一切只需使用100,000 點的記錄長度完成。MSO/DPO4000 系列在所有通道上可以實現最深10M 點的記錄長度，捕獲串行活動的長時間窗口。
MSO/DPO4000 系列FlexRay觸發功能包括下述類型：
幀頭－觸發幀頭序列(FSS)的后沿。
指示符位－觸發正常幀、凈荷幀、空幀、同步幀或啟動幀。
標識符－觸發特定幀號或一個幀號范圍。
循環數量－觸發特定的循環數量值或一個循環數量值范圍。
包頭字段－觸發任意包頭字段或所有包頭字段中用戶指定值的組合，包括指示符位、幀號、凈荷長度、包頭CRC 和循環數量。
數據－觸發最多16 個字節的數據。數據窗口可以偏移幀中用戶指定字節數及非常長的數據凈荷。可以作為特定值或取值范圍指定所需的數據。
標識符和數據－ 觸發幀號和數據組合。
幀尾－觸發靜態幀、動態幀或所有幀。
錯誤－ 觸發大量的不同錯誤類型，包括包頭CRC錯誤、包尾CRC 錯誤、空幀錯誤、同步幀錯誤和啟動幀錯誤。

圖26. 觸發幀號和循環數，搜索采集的數據，找到啟動幀。

圖28. 在CAN 總線采集中搜索指定的標識符的數據。

除上面介紹的觸發和解碼功能外，DPO4AUTOMAX 還提供了FlexRay眼圖分析功能，幫助診斷物理層問題。用戶只需把軟件包裝到PC 上，通過LAN 或USB 把PC 連接到示波器，點擊Acquire Data按鈕，就可以獲得信息豐富的顯示畫面，如圖27 所示。分析功能包括：
眼圖－ 使用采集中的所有信息構建眼圖，當前選擇的幀用藍色突出顯示。與TP1或TP4模板簡便地進行對比，違規的地方用紅色突出顯示。
解碼－在模擬波形上解碼當前選擇的幀，整個采集在下面的表格中解碼。
時間間隔誤差(TIE)圖－簡便地目測幀內的抖動。
錯誤校驗－ 錯誤用紅色突出顯示。計算包頭和包尾CRC，并與傳送的幀進行對比。
定時測量－上升時間、下降時間、TSS 時長、幀時間、平均位時間、前一個同步、下一個同步、前一個周期幀、下一個周期幀。
查找－根據分組內容隔離感興趣的特定幀。
保存－把解碼后的采集保存到.csv 文件中，以進一步離線分析。
由于提供了這套完善的FlexRay觸發功能及前面討論的CAN 和LIN 功能，MSO/DPO4000 系列已經成為最優秀的汽車設計調試工具。

觸發與搜索
正如我們?cè)诒緫?yīng)用指南中討論的那樣，必需擁有強大的觸發系統，隔離串行總線上感興趣的事件。但是，一旦已經采集了數據(示波器被停止)，而且想分析數據，那么觸發就沒有什么用了。如果示波器具有類似觸發的資源、分析停止的波形數據不是更好嗎？MSO/DPO系列的Wave Inspector為您提供了強大的搜索功能。本文中討論的所有總線觸發功能還作為已采集數據的搜索標準使用。例如，在圖18中，示波器已經在長采集記錄中搜索了具有特定地址和數據內容的每條CAN 消息，并在顯示屏頂部在每條消息上標明空心的白三角形。為在發生的消息之間導航，用戶只需按前面板上的Previous和Next按鈕即可。
當然，搜索也可以用于比較傳統的觸發類型。搜索類型包括邊沿、脈寬、欠幅脈沖、建立時間和保持時間、邏輯和上升時間/下降時間。
總結

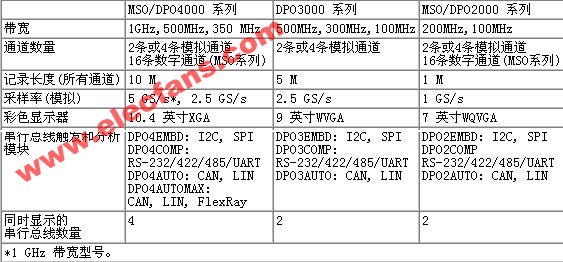

盡管嵌入式系統設計從并行總線轉向串行總線帶來了許多好處，但它也給設計工程師帶來了許多挑戰。通過傳統測試測量工具，觸發查找的事件要困難得多，這些工具僅僅查看模擬信號，幾乎不可能告訴用戶其提供了哪些信息，而且手動解碼長時間的總線活動、診斷問題是非常耗時、非常容易出錯的過程。MSO/DPO系列改變了這一切。由于其強大的觸發、解碼和搜索功能，當前的設計工程師可以以極高的效率解決嵌入式系統設計問題。
