1 新型鍵盤電路

　　鍵盤電路是單片機應用系統最常用的人機接口，往往要占用較多的I/O端口，利用本文介紹的電路，可以最大限度地減少鍵盤電路對I/O端口的點用。本電路特別適合一些引腳少、結構緊湊的單片機，可為其節省寶貴的I/O資源。

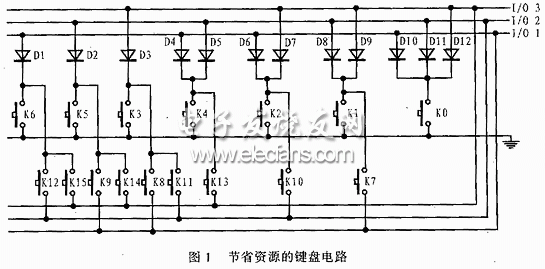

　　這里以3根I/O線為例，普通接法只能接3個鍵，即使是采用改進后的組合接法[1]，最多也只能接7個鏈，本文介紹的電路是在組合接法的基礎上增加了3個二極管，并采用了新的接法。其軟件處理使用了端口訪問和掃描檢測兩種方法，從而使按鍵數可達到16個，同時由于采用了組合邏輯來直接對端口進行讀取，因此極大地簡經了程序的處理過程，同時也節省了寶貴的存儲器和CPU運算資源。圖1是該電路的電路原理圖。

?

　　2 軟件過程和程序

　　該電路在程序處理時，由處理器首先向I/O1～I/O3寫高電平，然后讀入。如果非全“1”，說明，K0～K6中有鍵按下，此時可根據讀入的端口狀態判斷鍵的狀態，如果讀入的結果為全“1”，則I/O1～I/O3輪流輸出低電平，再讀入，這樣就可根據另外兩根I/O線的狀態來判別是K7～K15中的哪一個鍵被按下。重復調用鍵盤處理子程序可將讀取的鍵值與上次的值進行比較，甚至兩次讀數相同為止，這樣即可消除按鍵抖動所造成的誤讀。該電路選用的單片機為 AT89C2051，用C51語言編寫的按鍵電路處理程序如下：

　　#include

　　#define uchar unsigned char

　　uchar getkey(void);

　　uchar keyvol;

　　void main(void)

　　{

　　keyvol=getkey(); /*調用鍵處理函數，返回的數據等于16表示同有鍵按下，0至15對應k0至K15*/

　　}
