? ? ??1 前言?

日本NEC公司生產的μPD780208系列8位單片機屬于78K/0家庭中功能較強的一種系列。根據內部集成的ROM和RAM容量的不同，μPD780208系列分為5個型號，μPD780208芯片是最高型號。該芯片內部集成了8位78K0CPU內核、60kB的ROM和2192B的RAM之外，還有1個FIP顯示驅動/控制器、8位A/D轉換器、2個串行I/O口、5個定時/計數器、3個定時器輸出、1個可編程時鐘輸出、1個可編程蜂鳴器輸出、4個外部中斷源、12個內部中斷源和1個測試輸入。ΜPD780208支持雙時鐘，其電源電壓范圍為2.7～5.5V，可設定2種待機模式。其中的FIP(FluorescentInDICator Panel)顯示控制/驅動器是μPD780208系列所特有的，它的主要功能有自動讀取顯示數據，以實現硬件自動顯示刷新功能;控制顯示9～40段和2～16位FIP;通過編程自由設定位信號輸出時序;并可編程調節8級顯示亮度。另外，μPD780208的顯示時序中還包含有鍵盤掃描時序，可輸出鍵盤掃描信號;并具有較高的驅動能力，可直接驅動FIP顯示器。

本文主要通過筆者在項目中的實際應用，給出將μPD780208中的FIP顯示控制/驅動器用于顯示和鍵盤掃描結合的應用方案。

2 設計方案

在筆者設計的項目中，要求μPD780208硬件平臺有12位的9段VFD顯示器和8×4的鍵盤輸入，如果按照常規設計方案，由于顯示控制與鍵盤掃描控制是相互獨立的，鍵盤掃描需占有一個定時器。而本方案則使用顯示控制/驅動器提供的鍵盤掃描時序來掃描鍵盤，因而不占用定時資源。這使是該設計方案的優點所在。(系統所用的晶振頻率為4.9152MHz)。

2.1 硬件連接

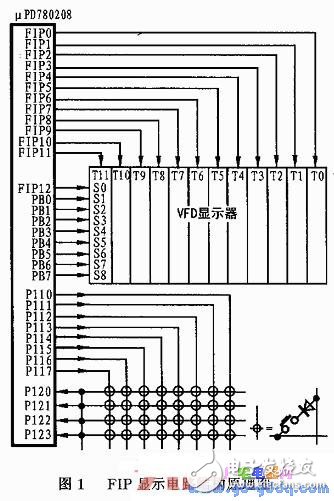

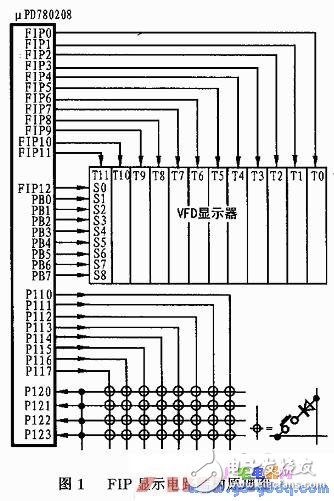

圖1所示是μPD780208的FIP顯示電路的結構原理圖。應用時將顯示端口FIP0～FIP11接VFD顯示器的位控制器T0～T11，F(xiàn)IP12和P80～P87接VFD顯示器的段控制端S0～S8。μPD780208的顯示驅動器的驅動能力很強，因而可以直接連接VFD而無需驅動電路。端口P110～P117接鍵盤的8根掃描線，端口P120～P123接鍵盤的4根回讀線。

2.2 初始化設置與資源分配

合理地設置顯示模式寄存器DSPM0和DSPM1可將顯示方式設置為12位9段模式，這時FIP顯示RAM地址為FA60H～FA6BH和FA70H～FA7BH。FIP控制器的時序圖如圖2所示。圖中n=11，TDSP為1位顯示周期(2048/4.9152MHz=416.7μs)，TKS為鍵盤掃描周期(TKS=TDSP)，TCYT為完整顯示周期(TCYT=TDSP×(12+1)),TDIG為位信號脈沖寬度(可編程改變)。

在FIP顯示周期中，當處在鍵盤時序時，鍵盤掃描標志KSF被置1，其它時間被清零。當KSF置1時，將產生鍵盤掃描中斷INTKS。在中斷處理程序中進行鍵盤掃描和回讀可用軟件來設計。鍵盤掃描必須在KSF為1時進行，否則會造成顯示混亂。1次INTKS的時間是416.7μs，這段時間可能來不及掃描完所有鍵。因此，該方案采用1次中斷掃描一半鍵盤，2次中斷完成一遍掃描的方式。

鍵盤的消抖動問題在掃描中解決，方法是當同一位置連續3次檢測到信號，即在4個TCYT間隔(4×TCYT=21.667ms)中信號一直有效時，才判斷該鍵被按下，否則判為抖動干擾。

3 軟件設計

3.1 相關的數據結構和變量

使用的數據結構和變量的定義說明如下：

char PreKeyStatus[8]; /*前一次8列鍵的狀態存入數組的低4位*/

char CurKeyStatus[8]; /*當有8列鍵的狀態存入數組的低4位*/

char SCANData; /*當前用于掃描的數據*/

char RetData; /*臨時存儲回讀的數據*/

char KeyBuff[10]; /*鍵盤緩沖區*/

char Khead; /*鍵盤緩沖區頭指針*/

char Krear; /*鍵盤緩沖區尾指針*/

char ChatterCount; /*消抖動計數器*/

char ScanEnd; /*一遍掃描結束標志*/

char KeyChanged; /*按鍵改變標志*/

3.2 程序初始化

進行顯示方式設置、I/O端口設置、中斷系統設置始化的具體程序段如下：

DI(); /*關中斷*/

DSPM0=0x00; /*9段顯示，段顯示方式，系統時鐘4.9152MHz*/

DSPM1=0xB3; /*23位顯示，亮度為2/16，顯示周期為416.7μs*/

PM12=0x0F; /*P12端口的低四位用于鍵盤回讀，設為輸出模式*/

KSIF=0; /*清除中斷請求標志*/

KSMK=0; /*清除中斷屏蔽標志，允許INTKS中斷*/

Khead=9; /*初始化鍵盤緩沖區*/

Krear=0; /*消抖動計數器置初值*/

SCANdata=0x01; /*鍵盤掃描數據置初值*/

ScanFinish=0; /*一遍掃描結束標志置初值*/

KeyChanged=0; /*按鍵改變標志置初值*/

EI(); /*開中斷*/

3.3 顯示程序

下面的程序可實現在指定位置顯示一個數字的功能。其中能數digit為要顯示的數字，范圍是0～9;position為顯示位置，從右向左與0～11相對應。

void DisplayDigit(char digit,char position)

{if((digit=0)&&(position>=0)&&(position
