基于DSP的數字存儲示波器顯示控制系統的設計
一種基于DSP的數字存儲示波器顯示控制系統的設計方案。該系統主要由主機接口電路、數據處理電路及顯示控制電路三個部分構成。介紹了系統的總體結構，并分析了其主要模塊的工作原理，介紹了軟件設計思想和程序流程圖。該系統具有圖形、字符、漢字的顯示功能，可廣泛用于智能代儀表和工業控制等領域中，用作終端顯示。
關鍵詞：DSP高級顯示控制器 數字存儲示波器 圖形顯示

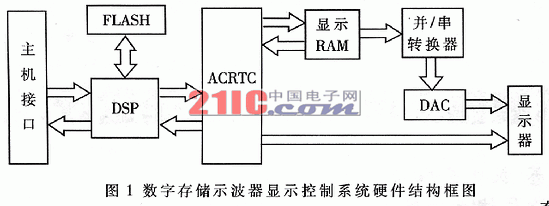

2 主要功能模塊的設計
2.2 數據處理電路
HD63484作為標準的外部設備與MPU連接，占用兩個MPC的I/O空間。HD63484不具備指令存儲器，僅有一個很小的指令緩沖區（16字FIFO，8字讀，8字寫），因而不能對其進行獨立的編程控制，必須由其它芯片完成。高速的DSP可完成這一工作。DSP接收主機數據，根據需要控制HD63484進行所需的顯示控制工作。因此，對HD63484的控制實際上也就變?yōu)榱藢?duì)DSP的編程。DSP是通過發送命令和參數來實現對HD63484的控制（以HD63484指定的命令和參數的形式）的。

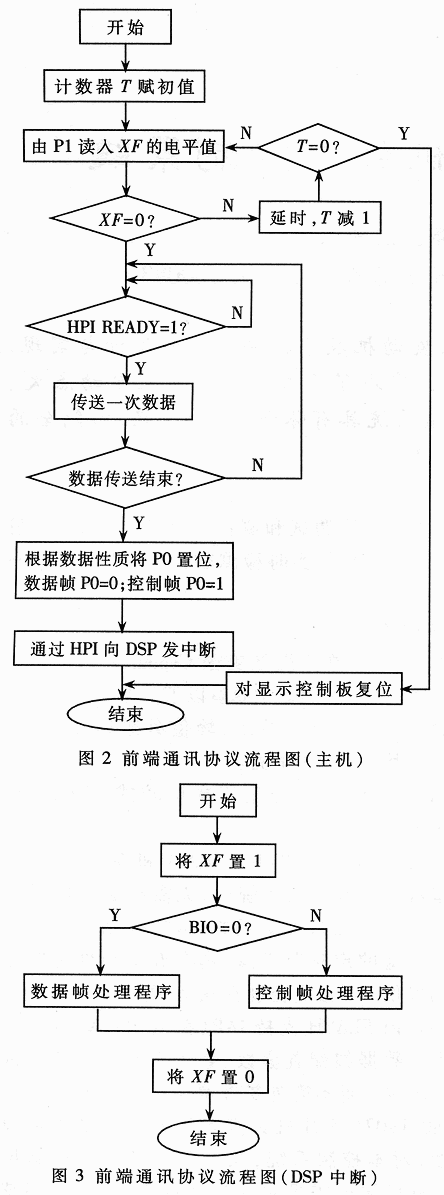

3 系統軟件的設計
| 通道號 | 數據長度 | 數據 |
| 傳送數據長度總數 | 變量標號 | 變量值 | 變量標號 | 變量值 | …… |
