1 引言
　　由于無線移動網的費用，應使移動數據處理傳輸系統有較強的實時數據處理和數據壓縮功能，以減少通過移動網傳送和接收數據量。另外由于儀器具有體積小、便于攜帶、較長的工作時間，電池供電等特點，因而要求移動數據處理傳輸系統有較低的功耗。為達到上述目的，本文設計了一種基于Ti公司低功耗DSP芯片和Cygnal低功耗的混合信號系統級單片機移動數據處理傳輸系統。

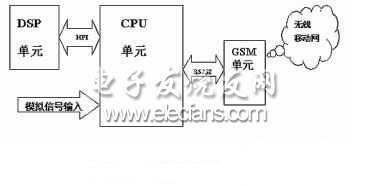

圖1移動數據處理傳輸系統
　　該移動數據處理傳輸系統（見圖1）由三個主要DSP單元、CPU單元，GSM單元組成。經放大、濾波后模擬信號送入CPU單元進行A/D轉換。CPU單元將A/D轉換后的模擬信號通過HPI總線送入DSP單元進行多種數據處理和數據壓縮等大量的和高速的運算（例如：FFT、小波變換、濾波、模式識別、編碼壓縮等）。運算的結果再通過HPI總線送入CPU單元。CPU單元還可對由DSP單元送來的信號再進行簡單的處理、分析。CPU單元還分別控制其他輔助單元（例：鍵盤單元、時鐘單元、LCD單元、LED單元等）工作。CPU單元通過串口控制GSM單元通過無線移動網傳送和接收數據。所以移動數據處理傳輸系統實際是一個以CPU為核心的數據采集、處理系統和傳輸系統。
　　2 DSP單元
　　DSP單元將CPU單元通過HPI總線送來的 A/D轉換后的原始數據信號進行多種高速運算，運算的結果再通過HPI總線送入CPU單元。DSP單元可以承擔信號預處理、信號的檢測及分類等實時性要求高、計算量大的算法。這里選用Ti公司TMS320-54系列DSP中的TMS320VC5409[1]芯片。TMS320C54X是為實現低功耗、高性能和低成本而專門設計的定點DSP芯片。TMS320C54X的主要特點包括：
　　⑴ 運算速度快。指令周期為25/20/15/12.5/10ns，運算能力為40/50/66/80/100 MIPS；
　　⑵ 優化的CPU結構。內部有1個40位的算術邏輯單元，2個40位的累加器，2個40位加法器，1個17×17的乘法器和1個40位的桶形移位器，允許16 位帶／不帶符號的乘法。有4條內部總線和2個地址產生器。此外，內部還集成了維特比加速器，用于提高維特比編譯碼的速度。
　　⑶ 低功耗方式。TMS320C54X可以在3.3V電壓下工作，三個低功耗方式（IDLE1、IDLE2和IDLE3）可以節省DSP的功耗，TMS320C54X特別適合于無線移動設備。
　　⑷ 智能外設。除了標準的串行口和時分復用（TDM）串行口外，TMS320C54X還提供了自動緩沖串行口BSP（auto-Buffered Serial Port）和與外部處理器通信的HPI（Host Port InteRFace）接口。
　　TMS320VC5409除了具有54X的特點外，它還有一個16位16 K的片內只讀存儲器, 一個16位32 K 的片內雙操作數據存儲器，三個多通道緩沖串型接口（McBSPs），一個增強型的具有16位數據/地址驅動功能的8位主機接口（HPI）[2]，一個 16bit定時器和6個通道（DMA）控制器，操作速率達100MIPS，支持8 兆外部的程序空間，低功耗工作：3V和1.8V（內核），特別適合電池供電設備。

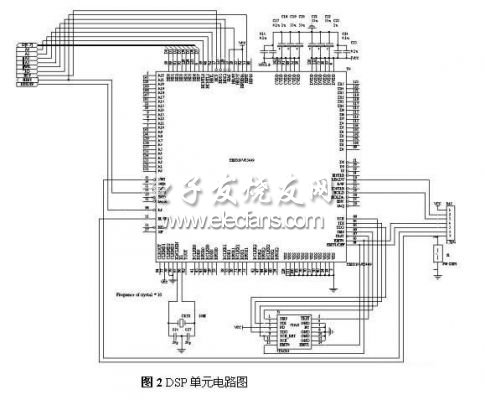

　　在移動數據處理傳輸系統中，CPU以主機方式運行，而VC5409以從機的方式運行。CPU單元在啟動時控制RESDSP信號復位VC5409，在復位時將放在DCM8512SRAM（圖5）中的VC5409用戶程序經HPI總線傳送到VC5409的片內高速RAM中，以提高DSP的執行速度和減少功耗。由于VC5409的HINT和INT2相連，所以當RESDSP信號為高時，VC5409引導程序（Bootloader）將以HPI[3]方式啟動。 VC5409將自動執行由引導程序裝入在VC5409的片內數據存儲器中程序。在其他時間VC5409經HPI總線與CPU單元交換數據。為了滿足能夠進行實時數字信號處理需要，DSP工作頻率為100 MHz。
　　在系統功耗是系統設計首要考慮的情況下，應盡可能地選擇低電壓供電的DSP器件。選擇3.3V低電壓供電的DSP除了能減小DSP本身的功耗以降低系統的總功耗外，還可以使外部邏輯電路功耗降低，這對實現系統低功耗有著重要的作用。另外在軟件上使用IDLE指令降低功耗。VC5409有IDLE1、IDLE2和IDLE3幾種降功耗模式。IDLE指令將CPU內部操作掛起（suspend activity），但是仍保留內部各部件邏輯的時鐘，允許串口等片內外設繼續工作。在50MHz的系統時鐘時，執行IDLE2指令所需電流的典型值為 2mA。若關閉內部部件的輸入時鐘時執行IDLE3指令，這時電流值僅為20μA。

?
　　3　無線移動網接口　
　　移動通信系統主要使用CDMA和GSM制式。GSM系統是笫二代移動通信系統[4]。它提供多種業務，主要有話音、短消息、數據業務等。GSM系統是由幾個分系統組成的，并且可與各種公用通信網(PSTN公用電話網、 ISDN綜合業務數據網、PSPDN公用交換分組數據網等)互連互通，GSM系統能提供穿越國際邊界的自動漫游功能。GSM有兩個并行的系統：GSM900和DCS1800，這兩個系統功能相同，主要是頻率不同。GSM移動通信網能提供多種電信業務，主要有∶
　　電話業務是GSM移動通信網提供的最重要業務。能為數字移動客戶之間、數字蜂窩移動電話網客戶、模蜂窩移動電話網客戶之間以及與固定網客戶之間，提供實時雙向話音通信。
　　短消息業務又可分為包括移動臺起始和移動臺終止的點對點的短消息業務和點對多點的小區廣播短消息業務。點對點的短消息業務，則可使GSM客戶接收由其它 GSM客戶發送的短消息。點對點的短消息業務是由短消息業務中心完成存儲和前轉功能的。點對點的信息發送或接收即可在MS處于呼叫狀態(話音或數據)時進行，也可在空閑狀態下進行。當其在控制信道內傳送時，不用建立連接，因而服務費低，但信息量限制為140個八位組(7比特編碼，160個字符)。
　　為了滿足GSM移動客戶對數據通信服務的需要。GSM系統不僅使移動客戶之間能完成數據通信，更重要還能使GSM移動通信網與其它公用數據網互通。 GSM提供2400bps、4800bps、9600bps的異步數據傳輸能力。

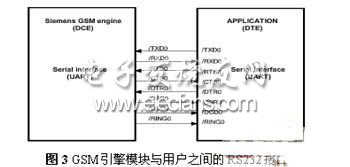

　　GSM引擎模塊提供的命令接口符合GSM07.05[5]和GSM07.07[6]規范。GSM07.07中定義的AT Command接口提供了一種移動臺(MS)與數據終端設備(DTE)之間的通用接口，該指令集是由諾基亞、愛立信、摩托羅拉和HP等廠家共同為GSM系統研制的，GSM07.05對短消息作了詳細的規定。在短消息模塊收到網絡發來的短消息時，能夠通過串口發送指示消息，數據終端設備可以向短消息模塊發送各種命令。目前，在國內已經開始使用的模塊有Falcom系列，Wavecom系列，西門子系列模塊，而且這些模塊的功能、用法差別不大。利用GSM引擎模塊在GSM網絡進行數據傳輸?shù)姆椒ǎY(jié)合已有的系統通過RS232接口（圖3），可以僅使用TXD和RXD兩根線，實現數據的無線傳輸。并且已有的系統硬件部分不需要做大的改動，關鍵是做軟件部分的修改。

　　西門子的TC35系列GSM引擎模塊[7]性價比較高，并且已經有國內的無線電設備入網證，TC35主要是由射頻天線、內部Flash、GSM 基帶處理器、匹配電源和一個40腳的Zip插座組成。其中GSM基帶處理器是核心部件，它的作用相當于一個協議處理器，用來處理外部系統通過串口發送過來的AT指令。射頻天線部分主要實現信號的調制與解調，實現外部射頻信號與內部基帶處理器之間的信號轉換，匹配電源為處理器以及射頻部分提供所需的電源，插座是提供給用戶的應用接口。TC35的用戶應用接口采用40腳的Zip插座，其中包含的引腳功能有：3.3～5.5V峰值為2A的直流電源；模擬音頻輸入輸出接口；標準的RS232信號接口，共8個引腳；SIM卡連接引腳數為6個，符合GSM11.11標準。特別需要引起注意的是，RS232接口采用9位編碼格式，其中8 個數據位，1個停止位，沒有奇偶校驗位，因此單片機一般采用工作方式1，支持1200-115200bps的速率（但標準的GSM網絡一般只支持 9.6Kbps的速率）。
