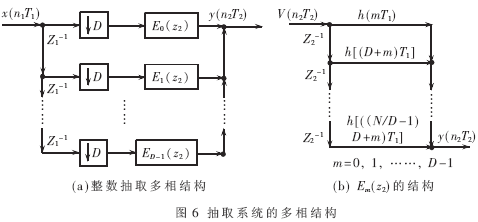

通過對圖1中的整數倍速抽取器系統進行多相分解(分解式1)，然后依次進行T3及Nobel變換(抽取)，可以得到抽取系統的多相結構。此結構中濾波器將在F2=F1/D的采樣率下進行，也就是說，對于給定的芯片和濾波器結構，濾波器能達到最高時鐘頻率相同時，該結構能處理的帶寬是圖1的D倍，或者說對相同采樣率的數據，該結構對濾波器最高時鐘頻率的要求降低為原來的1/D，因而是一種高效的實現方式。

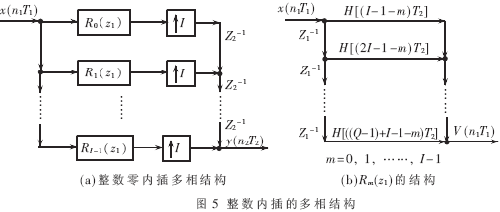

　　類似地，對圖2中的整數內插系統進行多相分解(分解式2),并依次進行T4及Nobel變換(零內插),以得到整數內插的多相結構，通過變換，將以F1=F2/I的采樣率進行濾波運算。

　　分?jǐn)?shù)倍采樣率轉換器的多相結構有多種實現方案。

　　(1)如果I與D不互質,可以利用已經得到的多相結構，然后與抽取或內插級連實現。如圖3(b)中可以把前兩部分用圖5的多相結構實現或把后兩部分用圖6的多相結構實現，具體選擇時可參考D與I的數值。

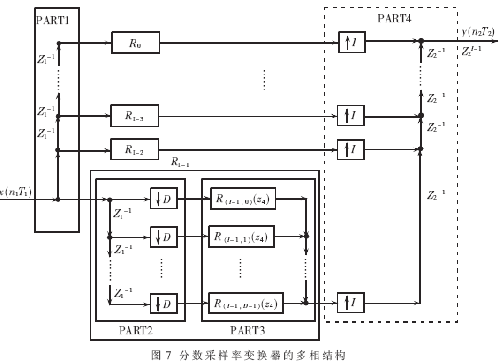

　　(2)如果I與D互質,則可以轉化為更為高效的多相結構[1,4]。圖7即是I、D互質時的一種高效結構。這一結構的推導利用了多相分解的分解式1和分解式2、T1～T5以及兩數互質時的歐幾里德公式(若I、D互質，則存在整數p、q,使得pI+qD=1)。這樣的結構不是唯一的，通過多采樣率系統的網絡變換，還可以得到其他的結構。在此結構中，濾波器運算是在F4的采樣率中進行的，且有F4=F1/D=F2/I，與最初的形式相比，濾波器的最高時鐘頻率相同時，處理帶寬增大為原來的I×D倍。

?

?

?

　　該多相結構中的Rm,n(z4)可以由原始濾波器經過兩次多相分解而求得。特殊地，如果有濾波器的級數N=DI,則 Rm,n(z4)=h[(n+1)I-(m+1)T3]，為原始濾波器某一項的系數。

　　4 FPGA設計與驗證

　　由于整數倍抽取和內插的實現過程可以包含在分?jǐn)?shù)采樣率變換器的實現過程中，因此下面只討論I、D互質的有理數采樣率變換器的實現。

　　根據圖7的多相結構，對于I、D互質的分?jǐn)?shù)抽樣率轉化系統，可以分解為四個模塊：

　　(1)輸入與延時鏈模塊。這部分的時鐘周期應該為T1。

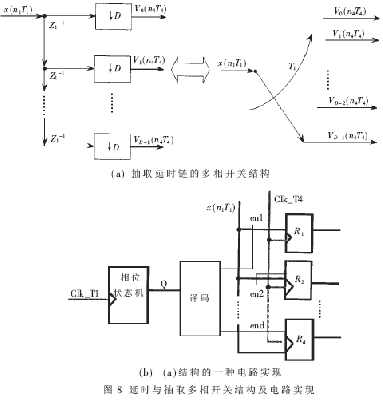

　　(2)R0～RI-1的延時與抽取模塊。注意：抽取器只是在第0,D,……,N×D個時鐘周期讓信號通過，其他時鐘周期阻隔信號。若已知延時與抽取鏈的功能，則可用一個如圖8(a)所示的多相選擇開關來實現，而圖8(b)給出了該電路的一種實現方案，其中TClk_T4 =DTclk_T1,T4為模塊3的時鐘周期。

　　(3)本系統最為關鍵的部分是第三部分。該部分是運算的主體部分，對整個系統的資源利用率和時鐘性能有很大的影響。該模塊需要實現的是I×D個FIR濾波器。對于給定的設計，這些濾波器的系數是常數,可由如下方法得到:

　　①根據低通濾波器的要求，用Matlab的FDAtool計算出濾波器的系數，并使其階數N=M×I×D，M為正整數,可根據濾波器的需要選取。

　　②利用多相分解公式計算每個濾波器的系數。

　　③把所得到的數字進行定點化處理(比如系數同乘以2 048,取整，待計算出結果后右移11位)。

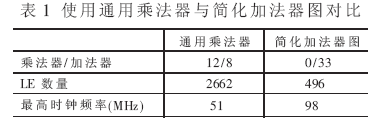

　　對于常系數的FIR濾波器，在FPGA實現時，有多種可以選擇的方式以降低復雜性。在本設計中，采用簡化的加法器圖[3]來實現，避免了使用資源代價較大的通用乘法器，同時提高了系統的整體性能。例如，在測試系統的設計中，需要計算132×x(n)、28×x(n-1)、126×x(n-2)、13×x(n-3),用圖9方案來實現時，將比用四個通用乘法器節省更多的LE資源，并且使最高的時鐘頻率得到了提高。表1給出了一個測試系統的資源與性能對比(使用了Altera公司的EP1C3T144C6芯片及Quartus II 5.1版本進行綜合)。

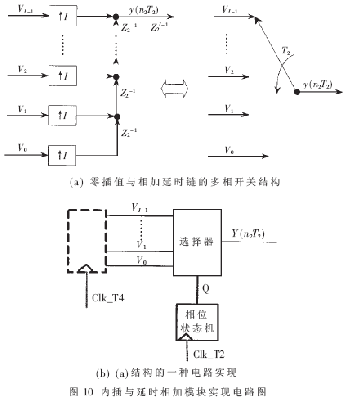

　　(4)第四部分是與第二部分類似的模塊。零內插器的特點是某個時鐘周期有用信號通過，其余時鐘周期通過零值，因而內插與延時相加模塊也可用一個多相選擇開關來實現。內插與延時相加模塊實現電路圖如圖10所示。

?

?

?

?

?

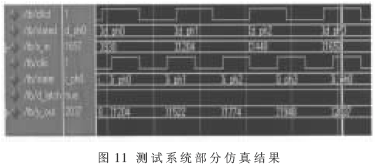

　　圖11給出了一個D=3、I=4、N為12時的分?jǐn)?shù)采樣率變換的部分仿真結果(Modelsim 6.1)。其中，濾波器系數定點化為12位補碼，輸入、輸出數據為12位補碼整數, 測試輸入序列為20kHz的正弦波波形序列，采樣率為600kHz,輸出為800kHz采樣的正弦波序列。通過把輸入輸出序列保存并做FFT變換，可以得到兩者的實際頻率相同的結論。

　　利用FIR濾波器的多相分解及多采樣率網絡變換技術，本文介紹了一種有理數采樣率變換器的高效多相結構，并結合FPGA芯片的結構進行了實現與優化。文中的一些方法也適用于其他多采速率系統的設計。
