基于多相濾波的數字接收機的FPGA實現(2)

2012年05月23日 10:43 來源:互聯網 作者:秩名 我要評論(0)

標簽:FPGA(1769)多相濾波(5)數字接收機(4)

  1.3 算法仿真

  仿真時,設信號的采樣頻率為2GHz,信道帶寬為62.5 MHz,共16個信道,輸人信噪比為0 dB。輸入信號樣本為1920點(每個信道120點),信號的起始點為112 ns,脈沖寬度為600 ns。在62.5~937.5MHz 間對起始點、脈寬和頻率進行測量,頻率步長為250 kHz,參數的均方根誤差如圖5~圖7所示。

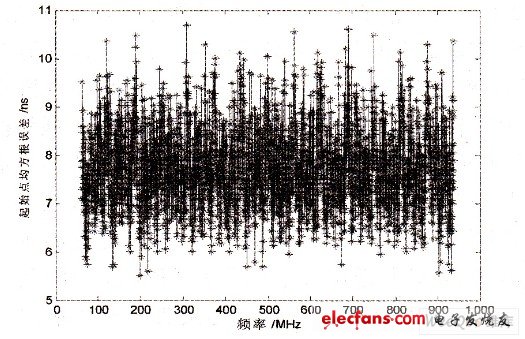

   起始點均方根誤差圖

  圖5 起始點均方根誤差圖

  2寬帶數字接收機的FPGA硬件實現

  2.1 系統模塊實現

  設計在Xilinx公司的XC4VSX55單片F(xiàn)PGA上實現,包括串并轉換模塊、多相濾波模塊、信號檢測模塊、數據選擇模塊、瞬時測頻模塊以及PDW形成模塊,如圖8所示。

   脈沖寬度均方根誤差圖

  圖6 脈沖寬度均方根誤差圖

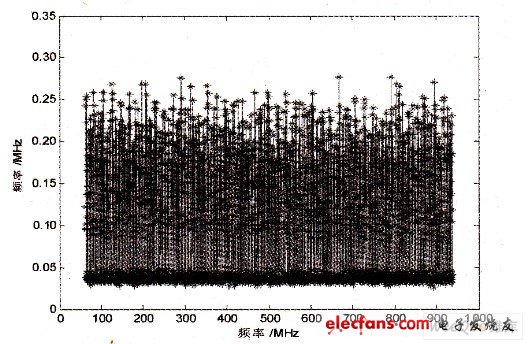

  頻率均方根誤差圖

  圖7 頻率均方根誤差圖

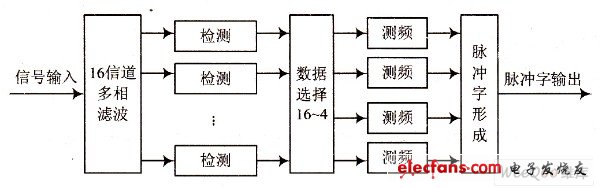

   FPGA系統整體結構圖

  圖8 FPGA系統整體結構圖
