您知道嗎，輸入信號可能會影響您如何為應用選擇最佳逐次逼近寄存器（SAR）型模數轉換器（ADC）？

當我們聽到“輸入”這個詞時，有幾樣?xùn)|西會立即跳入我們的腦海中，例如頻率、幅值、正弦波、鋸齒波等等，優化信號調理時，所有這些都是相關的問題。

然而，許多人未能預先考慮的一樣?xùn)|西是SAR ADC實際輸入的類型。在本博客中，我將重點介紹三種類型的SAR輸入：?jiǎn)味耍瑐尾罘趾筒罘州斎耄约叭绾卧趹?yīng)用中使用這些輸入。在未來的博客中，我將討論必須記住的性能差異和一些關鍵的實際考慮因素，以獲得最佳的輸入性能。

單端輸入SAR ADC

單端輸入是三種輸入類型中最簡單的，因?yàn)锳DC只有一個輸入。只要信號在輸入引腳指定的范圍內，SAR就會相對于SAR接地將輸入數字化（參見圖1）。

?

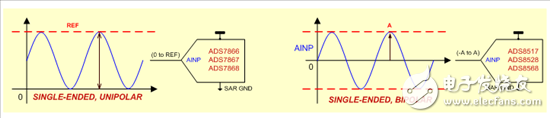

圖1：?jiǎn)味宿D(zhuǎn)換示例

雖然大多數單端SAR ADC可以處理單極性信號，但一些單端SAR ADC設計可以處理幅值（A）很容易超過電源的雙極性信號。有些支持單通道，而有些可以支持多個通道。使用單端ADC輸入的一個常見應用是電源電壓監視。

以下是圖1中使用的單端輸入SAR ADC的一些其他信息：

偽差分輸入SAR ADC

偽差分SAR ADC有兩個輸入引腳；但是，由于當一個輸入保持在固定的直流電壓（通常為REF/2）而另一個輸入可以接受動態變化的輸入信號時，進行正確的ADC轉換，因此稱為“偽差分”。然后將兩個輸入（AINP-AINM）之間的差分信號轉換為數字代碼。通常，為輸入變量提供+/-100mV的預留空間。圖2說明了這種情況和一種獨特的情況，其中固定輸入（AINM）連接到信號地，使其類似于單端輸入。

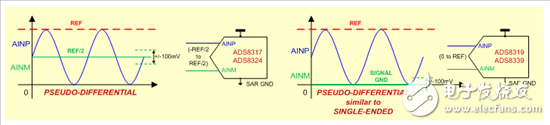

圖2：偽差分輸入配置

采用此配置的一個最常見的應用是分流監測，在該應用中不僅可針對固定直流電壓測量串聯電阻器一側的電壓，而且還可將其轉換回電流。

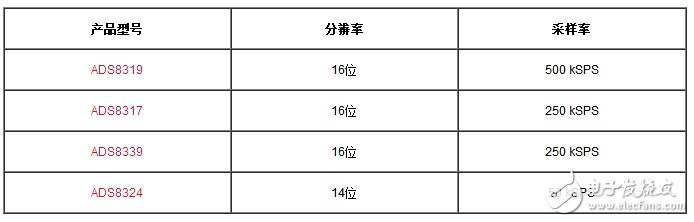

圖2中使用的偽差分輸入SAR ADC示例：

全差分輸入SAR ADC

全差分輸入SAR ADC接受兩個輸入，其中一個輸入與另一個互補（參見圖3）。兩個輸入（VDIFF= AINP - AINM）之間的差分信號被轉換。

在大多數差分輸入SAR中，對ADC輸入的共模電壓（VCM =（AINP + AINM）/ 2）有限制，這意味著兩個信號有固定直流偏置（通常為REF/2，容差為+ -100mV）。

然而，如圖3所示，有一些具有唯一輸入級的新SAR ADC，能夠處理從0變化到REF的共模電壓。這種輸入被稱為真差分輸入。

?

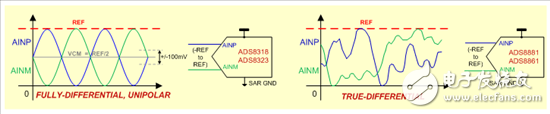

圖3：全差分輸入配置

全差分SAR ADC支持雙極性輸入和/或多通道，與單端SAR ADC類似。使用變壓器輸出的應用采用全差分輸入SAR。

以下是圖3中使用的全差分輸入SAR ADC的更多信息：

?
